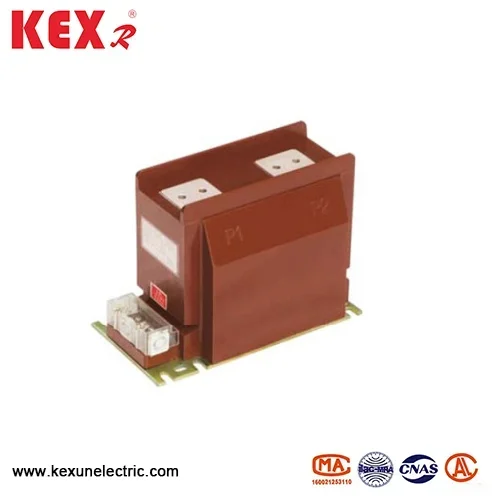

गॅस भरलेले कॅबिनेट कोर संतुलन चालू ट्रान्सफॉर्मर

Gas गॅस भरलेल्या कॅबिनेट कोर संतुलनाचे मॉडेल रिझोल्यूशन चालू ट्रान्सफॉर्मर:

एल: वर्तमान ट्रान्सफॉर्मर

झेडझेड: पोस्ट प्रकार

बी: संरक्षणाच्या टप्प्यासह वळण

जे: प्रबलित इन्सुलेशन 9: डिझाइन सीरियल नंबर

12: रेट केलेले व्होल्टेज 12 केव्ही

● गॅस भरलेले कॅबिनेट कोर संतुलन चालू ट्रान्सफॉर्मर स्ट्रक्चरल वैशिष्ट्ये:

 ▶ इन्सुलेशन मोड: इपॉक्सी व्हॅक्यूम कास्टिंग.

 ▶ स्थापना प्रकार: इनडोअर निश्चित प्रकार.

 ▶ वळण कॉन्फिगरेशन: डबल विंडिंग (मोजमाप+संरक्षण)

 ▶ संरक्षण श्रेणी: आयपी 54 (डस्टप्रूफ आणि स्प्लॅश-प्रूफ)

Gas गॅस भरलेल्या कॅबिनेट कोर संतुलनाची इन्सुलेशन पातळी चालू ट्रान्सफॉर्मर:

▶ पॉवर फ्रिक्वेन्सी व्होल्टेजचा प्रतिकार करा: 42 केव्ही/1 मि (पॉवर फ्रिक्वेन्सी सहन करणे).

▶ लाइटनिंग प्रेरणा: 75 केव्ही (पीक) (लाइटनिंग प्रेरणा)

Gas गॅस भरलेल्या कॅबिनेट कोर संतुलनाची यांत्रिक वैशिष्ट्ये चालू ट्रान्सफॉर्मर: ▶ स्थापना पद्धत: अनुलंब किंवा क्षैतिज स्थापना (निर्मात्याद्वारे चिन्हांकित करणे) जोडणे

टर्मिनल

▶ प्राथमिक बाजू: एम 12 बोल्ट कनेक्शन. दुय्यम बाजू: 6 मिमी² क्रिम टर्मिनल.

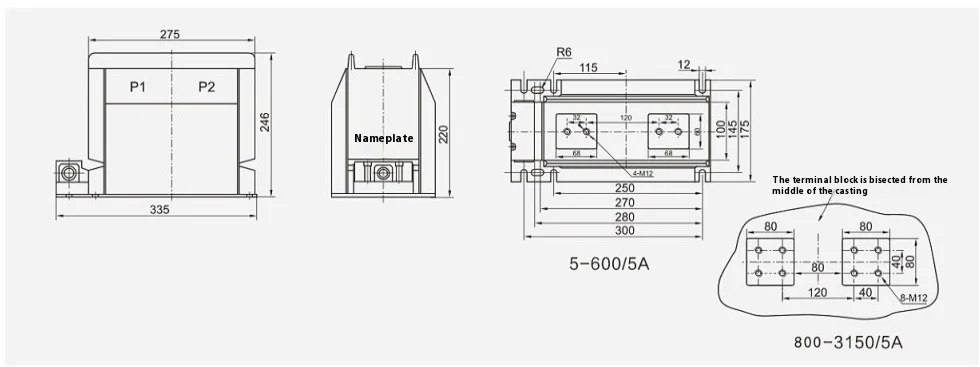

Gas गॅस भरलेल्या कॅबिनेट कोर संतुलनाचे एकूण परिमाण चालू ट्रान्सफॉर्मर
