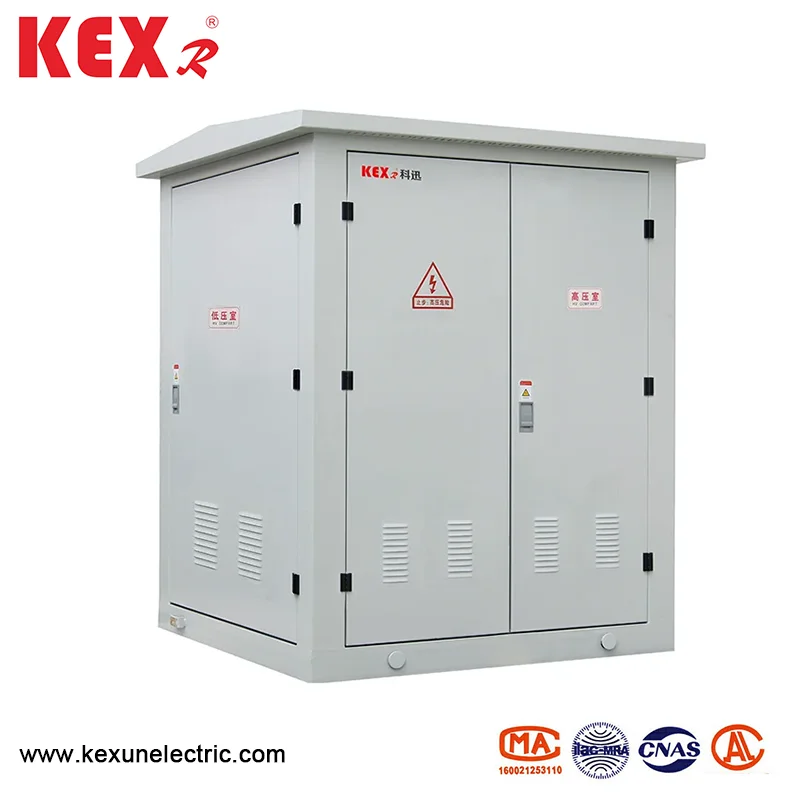

लघु युरोपियन बॉक्स प्रकार सबस्टेशन

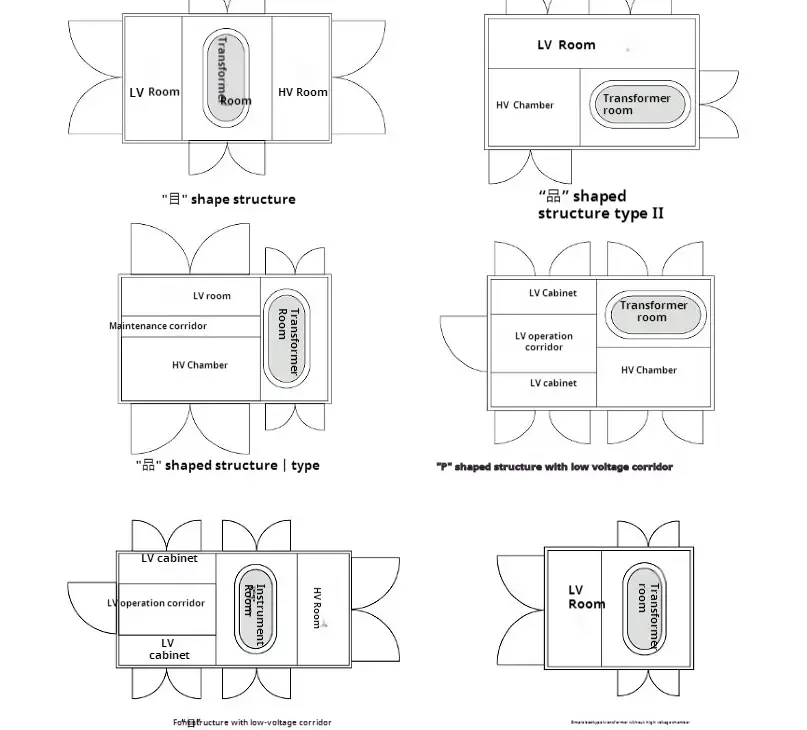

◆ एकूण रचना

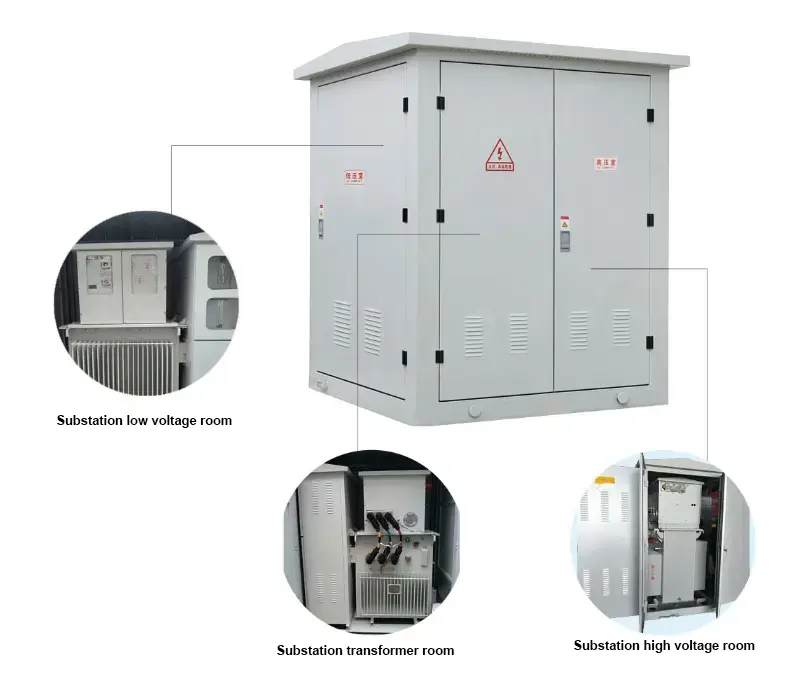

१. वायबी □ -१२ मिनीटराइज्ड युरोपियन बॉक्स प्रकार सबस्टेशन प्रामुख्याने तीन भागांमध्ये विभागले गेले आहे: हाय-व्होल्टेज स्विच रूम, ट्रान्सफॉर्मर रूम आणि लो-व्होल्टेज स्विच रूम, जे स्वतंत्रपणे वाहतूक करता येते.

२. उत्पादन उत्पादनाच्या तापमानात वाढीची पातळी सुनिश्चित करण्यासाठी उत्पादन एक अद्वितीय मोठ्या-चक्र उष्णता अपव्यय डिझाइनचा अवलंब करते आणि खोल्यांमधील स्वतंत्र सीलिंग खोल्यांमध्ये उष्णतेची देवाणघेवाण करणार नाही.

The. उत्पादनाचे शेल उच्च दर्जाचे स्टेनलेस स्टील प्लेटचे बनलेले आहे. स्टील प्लेटच्या संरचनेच्या सर्व भागांमध्ये विशेष अँटी-कॉरोशन उपचार झाले आहेत आणि स्टेनलेस स्टील प्लेटच्या संरचनेत मजबूत गंज प्रतिकार आणि चांगली यांत्रिक शक्ती आहे.

The. अतिरिक्त बिल्डिंग फाउंडेशनशिवाय उत्पादन थेट घरात स्थापित केले जाऊ शकते, जे खर्च आणि जागा वाचवते आणि स्थापित करणे सोयीस्कर आहे.

◆ उच्च व्होल्टेज चेंबर

आमच्या कंपनीने स्वतंत्रपणे विकसित केलेले एसएफ 6 गॅसने भरलेले स्विचगियर उच्च व्होल्टेजसाठी स्वीकारले जाते आणि सर्व स्विचगियर आणि बसबार बंद स्टेनलेस स्टील बॉक्समध्ये सीलबंद केले जातात ज्यात बाहेरील चार्ज नसलेले शरीर नाही. सुरक्षित ऑपरेशन आणि उच्च विश्वसनीयता; पूर्णपणे मॉड्यूलर डिझाइन, सर्व मॉड्यूल्स पॉवर वापराच्या आवश्यकतेनुसार साइड आउटलेट आणि टॉप एक्सपेंशनचा कनेक्शन मोडची जाणीव करू शकतात आणि जास्तीत जास्त प्रमाणात वीजपुरवठा योजनेच्या गरजा पूर्ण करतात.

◆ लो व्होल्टेज चेंबर

लो-व्होल्टेज साइड इनलेट आणि आउटलेट लाइन सर्व नवीन मोल्डेड केस सर्किट ब्रेकर्सपासून बनविलेले आहेत, जे आकारात लहान आहेत, आर्किंगपासून मुक्त आणि पुनर्स्थित करण्यास सुलभ आहेत. मल्टीफंक्शनल इंटेलिजेंट कॉम्प्रिहेन्सिव्ह प्रोटेक्शन कंट्रोलर आणि नवीन इंटिग्रेटेड रिएक्टिव्ह पॉवर भरपाई डिव्हाइस.

◆ ट्रान्सफॉर्मर चेंबर

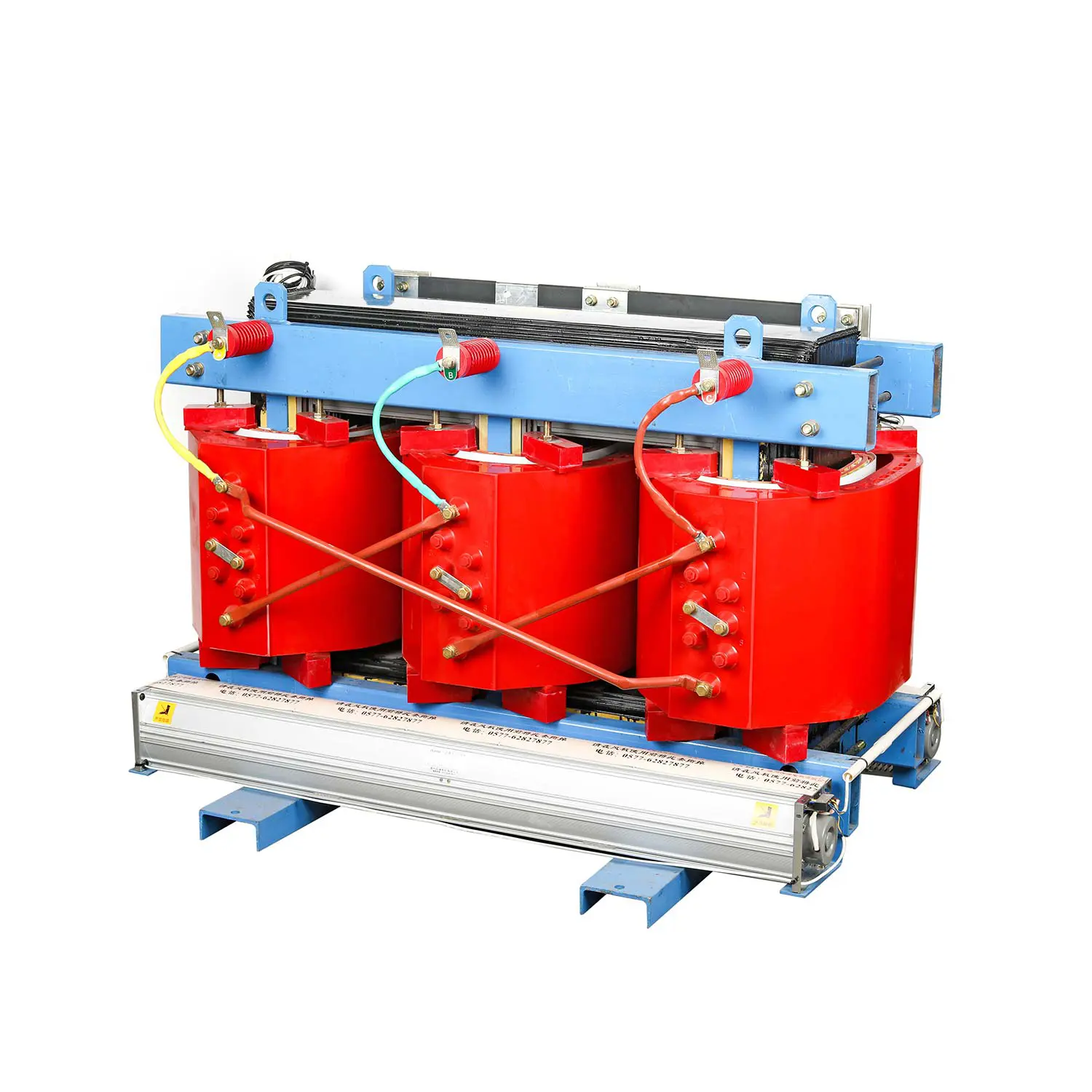

ट्रान्सफॉर्मर पूर्णपणे इपॉक्सी राळसह इन्सुलेटेड आहे आणि इन्सुलेशन आणि उष्णता प्रतिरोध पातळी एफ आहे आणि ट्रान्सफॉर्मरमध्ये कोणतेही दहन-समर्थन देणारी सामग्री नसते आणि ऑपरेशन दरम्यान वातावरणास अनुकूल नसलेली कोणतीही गॅस किंवा इतर मध्यवर्ती उत्पादने तयार करत नाहीत, म्हणून त्यात चांगली ज्वलनशीलता, पर्यावरण संरक्षण आणि ऊर्जा बचत करण्याची वैशिष्ट्ये आहेत.

◆ अंतर्गत दुवा

व्होल्टेज ट्रान्सफॉर्मर आणि चिनी सॉलिड स्विच कंपनीच्या सॉलिड इन्सुलेटेड केबल अ‍ॅक्सेसरीजद्वारे जोडलेले आहेत, जे पूर्णपणे इन्सुलेटेड आणि सुरक्षित आणि विश्वासार्ह आहेत

● कार्य आणि वैशिष्ट्ये

लघु व्होल्टेज चेंबर ऑफ मिनीटराइज्ड युरोपियन बॉक्स सबस्टेशन उच्च व्होल्टेज लोड स्विच, उच्च व्होल्टेज फ्यूज आणि लाइटनिंग एरेस्टरपासून बनलेले आहे, जे पॉवर ट्रान्समिशन थांबवू शकते आणि त्याच वेळी ओव्हरलोड आणि शॉर्ट सर्किट संरक्षण असू शकते. लो-व्होल्टेज चेंबर लो-व्होल्टेज एअर स्विच, वर्तमान ट्रान्सफॉर्मर, अम्मेटर आणि व्होल्टमीटरपासून बनलेला आहे. मिनीटराइज्ड युरोपियन बॉक्स सबस्टेशन अग्रगण्य प्रक्रिया तंत्रज्ञानाचा अवलंब करते आणि त्यात चांगला गंज प्रतिकार आहे आणि प्रतिकार आहे. त्याचे फायदे लवचिक संयोजन, सोयीस्कर वाहतूक, स्थापना आणि बांधकाम, कमी खर्च, कोणतेही प्रदूषण आणि सुरक्षित आणि विश्वासार्ह ऑपरेशन आहेत. त्याच वेळी, लघु युरोपियन बॉक्स सबस्टेशन हे एक उच्च डिग्री ऑटोमेशन असलेले एक डिव्हाइस आहे आणि हे बुद्धिमत्तेने डिझाइन केले गेले आहे, जे सर्व भाग पूर्णपणे संरक्षित करू शकते आणि अनियंत्रित गरजा पूर्ण करू शकते. सर्वसाधारणपणे सांगायचे तर, मिनिएटराइज्ड युरोपियन बॉक्स सबस्टेशन हा बॉक्स ट्रान्सफॉर्मरचा प्रकार आहे जो गुंतवणूकीची बचत करतो आणि वेगवान परिणाम मिळवितो.

Vol उच्च व्होल्टेज चेंबर

उच्च व्होल्टेज चेंबर सामान्यत: लोड स्विच आणि फ्यूजच्या संयोजनाने संरक्षित केले जाते. फ्यूजचा एक टप्पा उडविल्यानंतर, तीन-चरण लिंकेज ट्रिप. लोड स्विच कॉम्प्रेस्ड एअर प्रकार, व्हॅक्यूम प्रकार, सल्फर हेक्साफ्लोराइड प्रकार इत्यादींमध्ये उपलब्ध आहेत, जे ऑपरेटिंग यंत्रणा वितरीत करू शकतात आणि स्वयंचलित अपग्रेडची जाणीव करू शकतात; फ्यूज एक स्ट्रायकरसह एक उच्च-व्होल्टेज वर्तमान-मर्यादित फ्यूज आहे, ज्यामध्ये विश्वासार्ह कृती आणि मोठी ब्रेकिंग क्षमता आहे. मुख्य तांत्रिक मापदंडांसाठी खालील सारणी पहा. 800 केव्हीएच्या वरील ट्रान्सफॉर्मर्ससाठी, झेडएन 12, झेडएन 28 आणि व्हीएस 1 सारख्या व्हॅक्यूम सर्किट ब्रेकर्स संरक्षणासाठी निवडले जाऊ शकतात.

Low कमी व्होल्टेज चेंबर

लो-व्होल्टेज चेंबरची मुख्य स्विच साइड युनिव्हर्सल किंवा इंटेलिजेंट सर्किट ब्रेकरचा अवलंब करते, जे निवडकपणे सर्किटचे संरक्षण करू शकते; आउटलेट स्विच नवीन प्रकारचे प्लास्टिक शेल स्विच स्वीकारते, जे आकारात लहान आहे आणि आर्किंगमध्ये लहान आहे, 30 सर्किट्स पर्यंत; वापरकर्त्यांसाठी निवडण्यासाठी कॉन्टॅक्टर आणि कॉन्टॅक्टलेस स्विचिंग मोड आहेत.

● ट्रान्सफॉर्मर

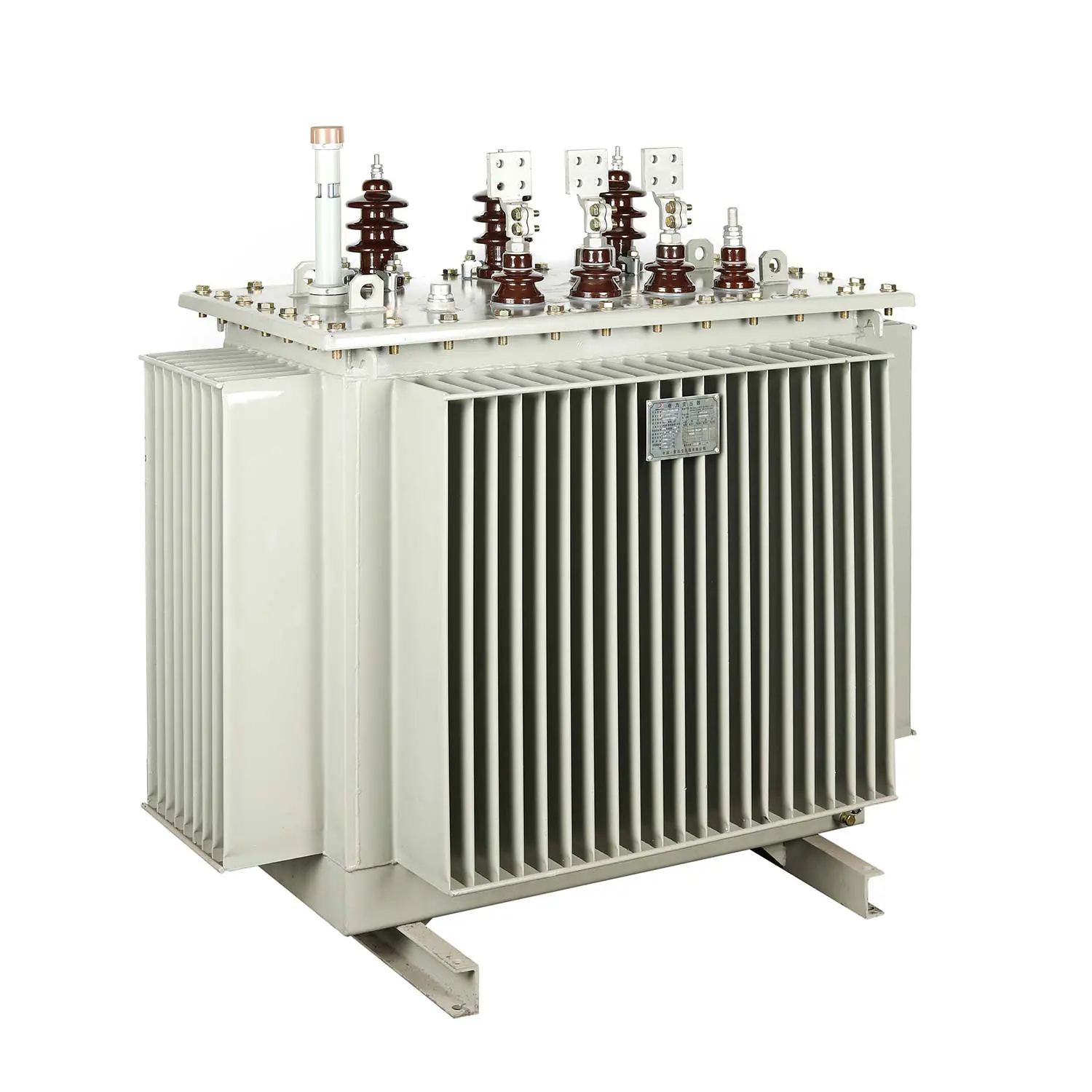

वाईबी □ -12 मिनीटराइज्ड युरोपियन बॉक्स प्रकार सबस्टेशन कमी-तोट्या, तेल-विसर्जित, पूर्णपणे सीलबंद एस 9, एस 10 आणि एस 11 मालिका ट्रान्सफॉर्मर्स निवडा किंवा राळ-इन्सुलेटेड किंवा नोमेक्स पेपर-इन्सुलेटेड पर्यावरण-अनुकूल ड्राय-प्रकार ट्रान्सफॉर्मर्स निवडा आणि ट्रान्सफॉर्मरच्या प्रविष्टी आणि निर्वासित करण्यासाठी तळाशी सुसज्ज आहे.

● परफॉरमन्स पॅरामीटर सारण्या

Load लोड स्विचचे तांत्रिक मापदंड

High उच्च व्होल्टेज फ्यूजचे तांत्रिक मापदंड

Low लो व्होल्टेज सर्किट ब्रेकरचे तांत्रिक मापदंड

Use वापरण्याची पर्यावरणीय परिस्थिती

◆ उंची: लघु युरोपियन बॉक्स प्रकार सबस्टेशन 4000 मीटरच्या आत वापरावे

◆ तापमान: -25 ~ 40 ℃

Retave सापेक्ष आर्द्रता: दैनंदिन सरासरी 95%पेक्षा जास्त नसते आणि मासिक सरासरी 90%पेक्षा जास्त नसते;

◆ स्थापना ठिकाण: आग, स्फोट धोका, वाहक धूळ, रासायनिक संक्षारक वायू आणि हिंसक कंप नाही. वरील अटी ओलांडल्यास वापरकर्ते आमच्या कंपनीशी सल्लामसलत करू शकतात.

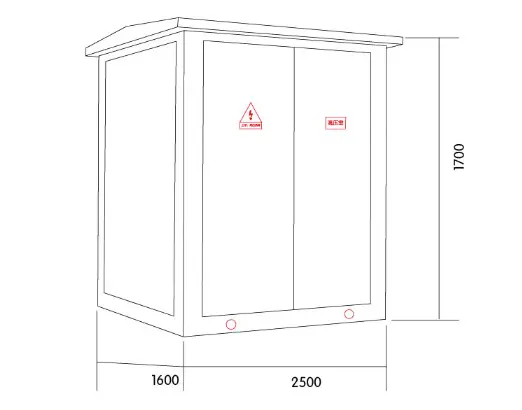

● लेआउट डायमेंशन डायग्राम

K केएक्सआर का निवडावे?

◆ उत्पादनाचे फायदे: आमच्या लघु युरोपियन बॉक्स प्रकारातील सबस्टेशनमध्ये अनेक पेटंट आहेत आणि विविध प्रमाणपत्रे पास केली आहेत (आयएसओ 9001,3 सी, इ.) ， उत्कृष्ट उत्पादनाची गुणवत्ता ही आमच्या पायाची पाया आहे.

◆ किंमतीचे फायदे customer ग्राहकांच्या दृष्टिकोनातून, केएक्सआरचा असा विश्वास आहे की लहान नफा परंतु द्रुत उलाढाल उद्योजकांना जास्त काळ टिकून राहू शकते. म्हणूनच, केएक्सआरची उत्पादन किंमत उद्योगाच्या सरासरीपेक्षा कमी आहे आणि आम्ही चरण-दर-चरण किंमत यादी स्वीकारतो आणि अधिक खरेदी अधिक सवलत आणतील.

◆ गुणवत्ता आश्वासनाचे फायदे: आम्ही बहुतेक केएक्सआर उत्पादनांसाठी 12-24 महिन्यांची हमी प्रदान करतो, जे आमच्या बहुतेक समवयस्कांपेक्षा जास्त आहे.

◆ अद्वितीय सानुकूलन योजना: ग्राहकांच्या वैयक्तिक गरजा लक्षात घेऊन आम्ही वेगवेगळ्या वापराच्या परिस्थितीला पूर्ण करण्यासाठी सानुकूलित उत्पादने तयार करू शकतो.
