प्री-इंस्टॉल केलेले अमेरिकन बॉक्स ट्रान्सफॉर्मर

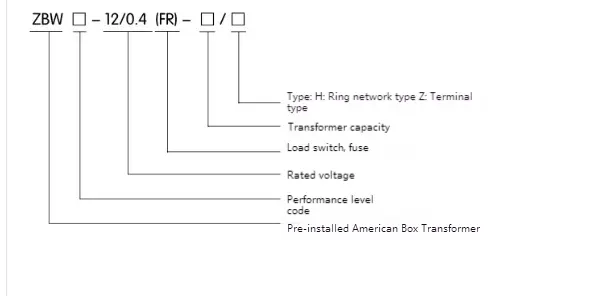

मॉडेल आणि अर्थ

Use वापरण्याची पर्यावरणीय परिस्थिती

◆ वातावरण तापमान: प्री -इंस्टॉल केलेले अमेरिकन बॉक्स ट्रान्सफॉर्मर -30 ~ 40 between दरम्यान वातावरणात वापरावे

◆ उंची: 4000 मी खाली

◆ पवन गती: 34 मी/से.

◆ आर्द्रता: सरासरी दैनंदिन सापेक्ष आर्द्रता 95%पेक्षा जास्त नसते; मासिक सापेक्ष आर्द्रता मूल्य 95% पेक्षा जास्त नाही

◆ शॉकप्रूफ लेव्हल: क्षैतिज प्रवेग 0.4 मी/एस पेक्षा जास्त नाही आणि अनुलंब प्रवेग 0.15 मी/एस पेक्षा जास्त नाही

◆ स्थापना झुकाव: 3 ° च्या आत

◆ स्थापना वातावरण: आसपासची हवा स्पष्टपणे संक्षारक आणि ज्वलनशील वायूंनी प्रदूषित केली जात नाही आणि स्थापना साइटवर कोणतेही हिंसक कंप नाही.

टीपः वरील अटींच्या पलीकडे प्री-स्थापित अमेरिकन बॉक्स ट्रान्सफॉर्मर ऑर्डर देताना आपण आमच्या कंपनीशी बोलणी करू शकता.

● तांत्रिक पॅरामीटर टेबल

◆ ट्रान्सफॉर्मर

◆ लोड स्विच

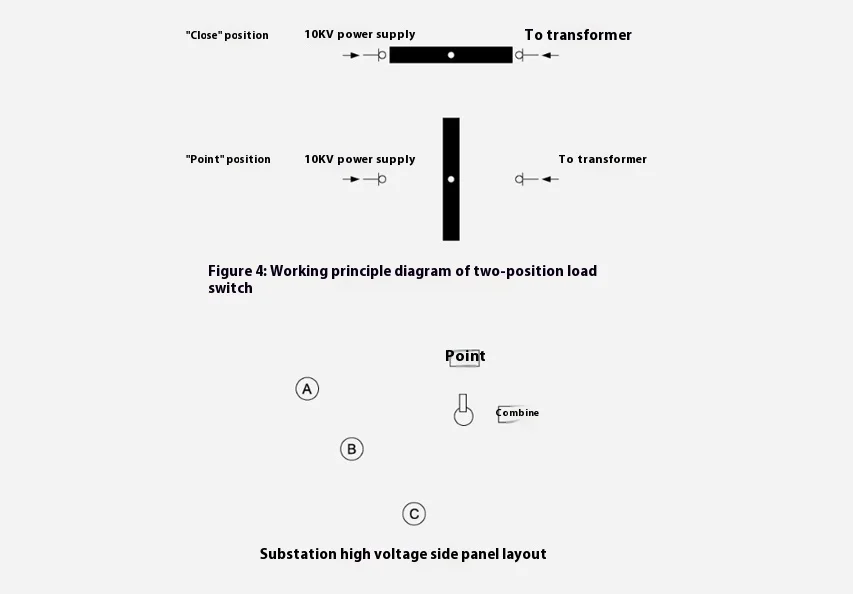

प्री-इंस्टॉल केलेल्या अमेरिकन बॉक्स ट्रान्सफॉर्मरचा लोड स्विच तेल-विसर्जित, थ्री-फेज लिंकेज स्विच आणि स्प्रिंग आहे ऑपरेटिंग यंत्रणा; हे लोडसह उघडले आणि बंद केले जाऊ शकते आणि त्याच्या उघडणे आणि बंद गतीचा ऑपरेटिंग फोर्सशी काही संबंध नाही. प्रकार दोन-स्टेशन, चार-स्टेशन टी-प्रकार आणि चार-स्टेशन व्ही-प्रकार आहेत.

◆ बॅकअप संरक्षण फ्यूज

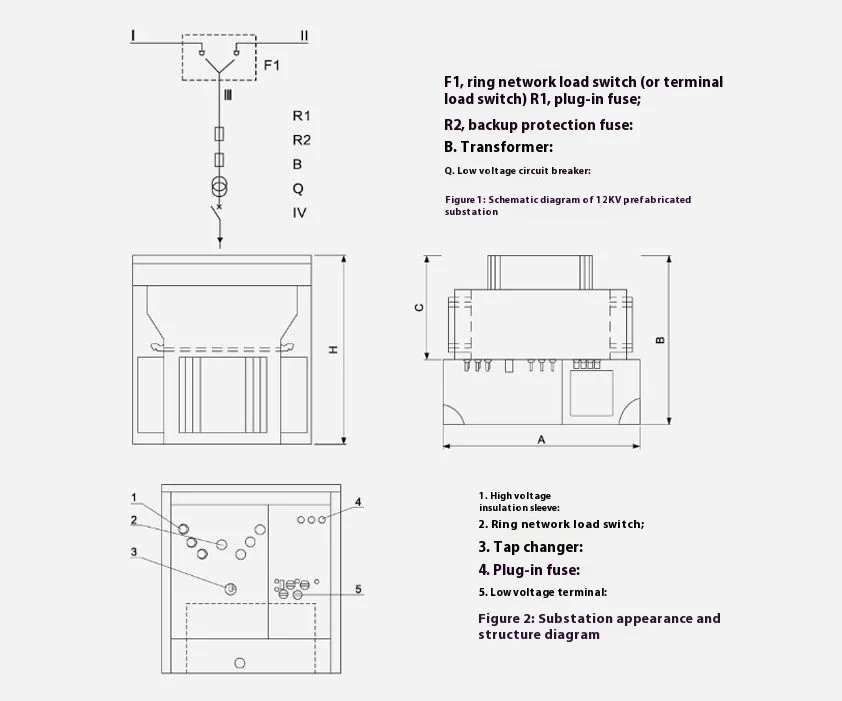

प्री-इंस्टॉल केलेल्या अमेरिकन बॉक्स ट्रान्सफॉर्मरचा फ्यूज ट्रान्सफॉर्मर शाखेत प्लग-इन फ्यूजसह मालिकेत जोडलेला आहे (आकृती 2 मधील आर 1 आणि आर 2 पहा) पूर्ण-श्रेणी संरक्षण फ्यूज तयार करण्यासाठी. जेव्हा ट्रान्सफॉर्मरच्या आत शॉर्ट-सर्किट फॉल्ट असेल तेव्हाच हे वार होते, म्हणून फुंकणे होण्याची शक्यता खूपच कमी असते. ते वरच्या तेलाच्या टाकीमध्ये स्थापित केले आहे आणि ते अद्ययावत केले तर तेलाची टाकी उघडण्याची आवश्यकता आहे.

Fuse फ्यूज प्लग इन करा

१. प्री-इंस्टॉल केलेल्या अमेरिकन बॉक्स ट्रान्सफॉर्मरच्या फ्यूज ’कोअरमध्ये तापमान आणि वर्तमानची दोन वैशिष्ट्ये आहेत, म्हणजेच ओव्हरलोड लोड एंडवर उद्भवते किंवा तापमान खूप जास्त असल्यास ते वितळते. प्लग-इन फ्यूज आणि बॅकअप प्रोटेक्शन फ्यूज मालिकेमध्ये वापरला जातो, जो संपूर्ण श्रेणी अनेक अँपिअरपासून कित्येक हजार अँपिअरपर्यंत संरक्षण करू शकतो आणि जास्तीत जास्त ब्रेकिंग करंट 50 केए आहे.

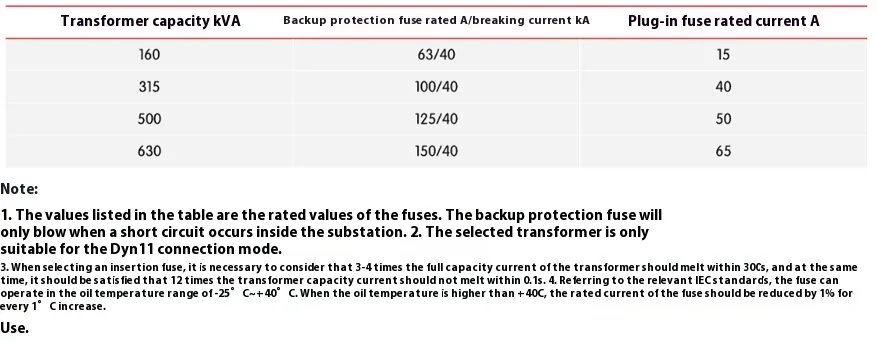

२. बॅकअप फ्यूज आणि प्लग-इन फ्यूजची वाजवी जुळणी संपूर्ण ट्रान्सफॉर्मरच्या कामगिरीवर थेट परिणाम करेल. संदर्भासाठी 10 केव्ही प्री-इंस्टॉल केलेल्या अमेरिकन बॉक्स ट्रान्सफॉर्मरमधील फ्यूज निवड मार्गदर्शक तत्त्वांच्या भागासाठी खालील सारणी पहा.

P. प्लग-इन फ्यूज हा एक घटक आहे जो फ्यूज कोर बाहेरून पुनर्स्थित करू शकतो. बदलताना, प्रथम इंधन टाकीच्या आत आणि बाहेरील दाब संतुलित करण्यासाठी वरच्या इंधन टाकीच्या प्रेशर रिलीफ वाल्वची पुल रिंग प्रथम खेचा. ऑपरेटर आणि उपकरणांची सुरक्षा सुनिश्चित करण्यासाठी, लोड नसताना प्लग-इन फ्यूज प्लग इन केले जावे आणि अनप्लग केले जावे. म्हणूनच, लो-व्होल्टेज बाजूवरील संपूर्ण भार कापण्यासाठी लो-व्होल्टेज स्विच प्रथम बंद केला पाहिजे. मग, फ्यूज सीटवरील हँडल ऑपरेटिंग हँडलसह अनस्क्रूव्ह केले जावे आणि नंतर गॅस्केट आणि बाह्य भिंतीमधील आसंजन दूर करण्यासाठी सुमारे 90 अंशांनी फिरवले जावे. फ्यूज वितळणे 70-80 मिमी पर्यंत तिरकसपणे वर खेचले पाहिजे आणि ते काही सेकंदांपर्यंत रहावे. वितळण्यावरील काही तेल निचरा झाल्यानंतर, इंधन टाकीच्या बाहेरील इतर घटकांमधून तेल थेंब टाळण्यासाठी वितळणे बाहेर काढले पाहिजे. स्वच्छ कापसाच्या कपड्याने वितळण्याची पृष्ठभाग पुसून टाका आणि नंतर कोर पुनर्स्थित करा. बदलताना, पिघळलेल्या कोरवर दर्शविलेल्या पॅरामीटर्सकडे लक्ष देण्याचे सुनिश्चित करा आणि भिन्न पॅरामीटर्स बदलले जाऊ शकत नाहीत. बदली चरणांसाठी संलग्नक 3 पहा. फ्यूज सपोर्टमध्ये बदलीनंतर पिघळलेले कोर घाला आणि जेव्हा पिघळलेल्या कोरवरील हँडल लॉकिंग स्थितीकडे वळविले जाते तेव्हा हे सुनिश्चित करा की स्टेनलेस स्टील वॉशर फ्यूज सपोर्टच्या जवळ आहे आणि सबस्टेशन पूर्णपणे सीलबंद आहे आणि ओलावापासून मुक्त आहे याची खात्री करण्यासाठी बॉसवर हँडल बकला आहे. मग, लो-व्होल्टेज स्विच पुन्हा बंद केला आहे आणि यावेळी वीजपुरवठा पुन्हा सुरू केला जाऊ शकतो.

C. कारण प्री-इंस्टॉल केलेला अमेरिकन बॉक्स ट्रान्सफॉर्मर ही एक तीन-चरण प्रणाली आहे, मग ती बॅकअप संरक्षण फ्यूज असो किंवा प्लग-इन फ्यूज असो, जेव्हा एक-फेज वितळते, तेव्हा तीन-फेज वितळले जाते, जोपर्यंत हे निश्चित केले जाऊ शकत नाही की केवळ एक-टप्प्यात वितळलेला फॉल्ट प्रवाहात उत्तीर्ण झाला आहे.
