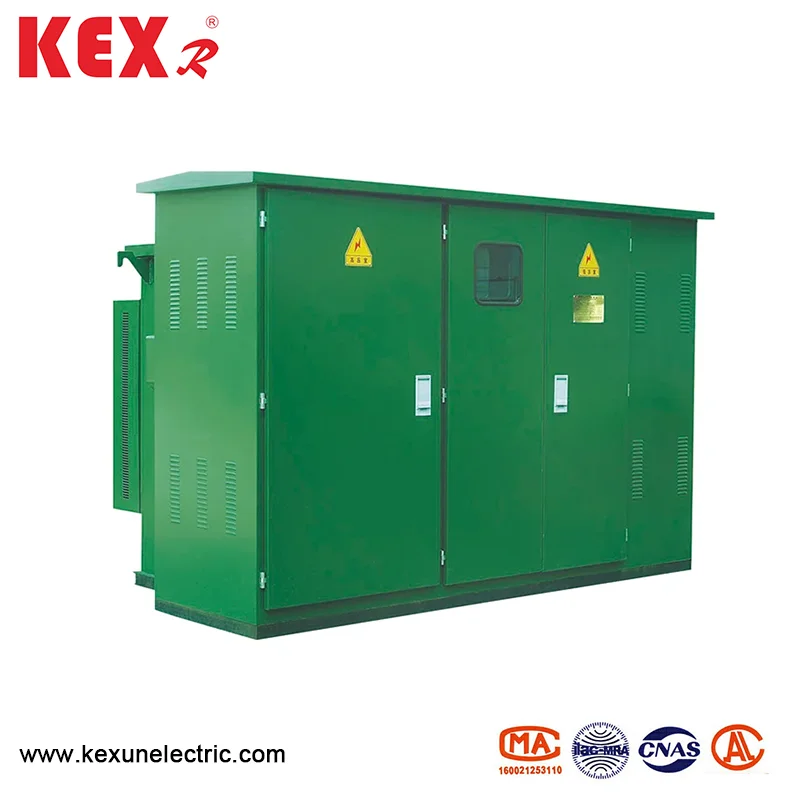

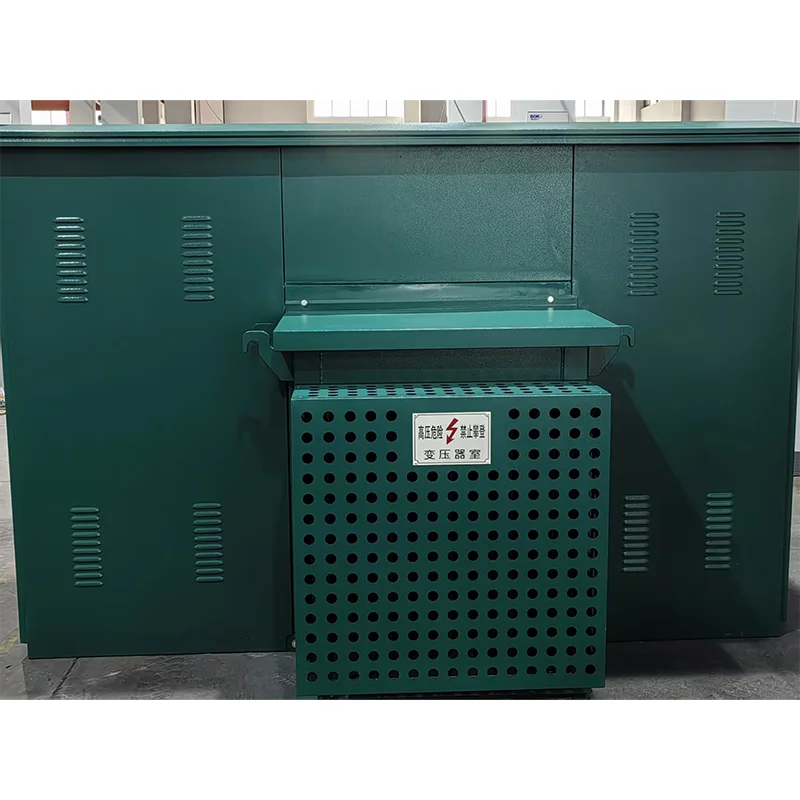

प्री-इंस्टॉल केलेले अमेरिकन बॉक्स प्रकार कॅबिनेट

● उत्पादनाचे फायदे

1. प्री-इंस्टॉल केलेल्या अमेरिकन बॉक्स प्रकार कॅबिनेटमध्ये कॉम्पॅक्ट आणि मानक रचना, लहान मजल्याची जागा, समान क्षमतेसह युरोपियन प्रकारापेक्षा खूपच कमी आहे.

2. सीलबंद, इन्सुलेटेड रचना, मजबूत सुरक्षा.

3. प्री-इंस्टॉल केलेले अमेरिकन बॉक्स प्रकार कॅबिनेट कमी तोटा, कमी आवाज, कमी तापमानात वाढ, मजबूत ओव्हरलोड क्षमता, शॉर्ट सर्किट प्रतिरोध आणि मजबूत प्रभाव प्रतिरोधक उत्पादनाची उच्च कार्यक्षमता सुनिश्चित करते.

4. ग्राहकांच्या सानुकूलित गरजा भागविण्यासाठी विविध निराकरणे स्वीकारा आणि वेगवेगळ्या वापराच्या परिस्थितींचा सामना करा.

Cabinet कॅबिनेटची रचना

◆ एकूण लेआउट

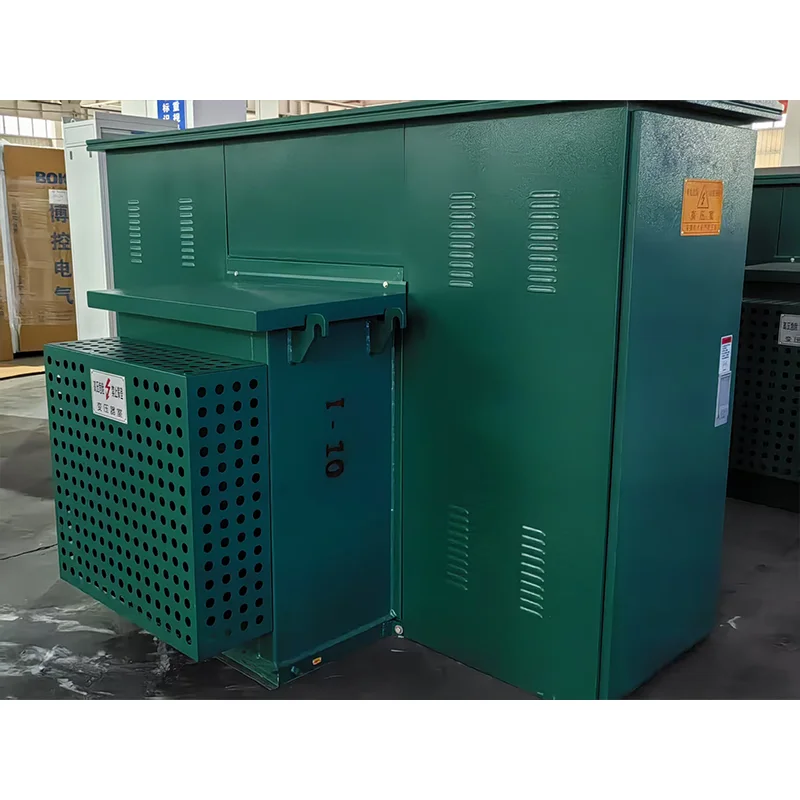

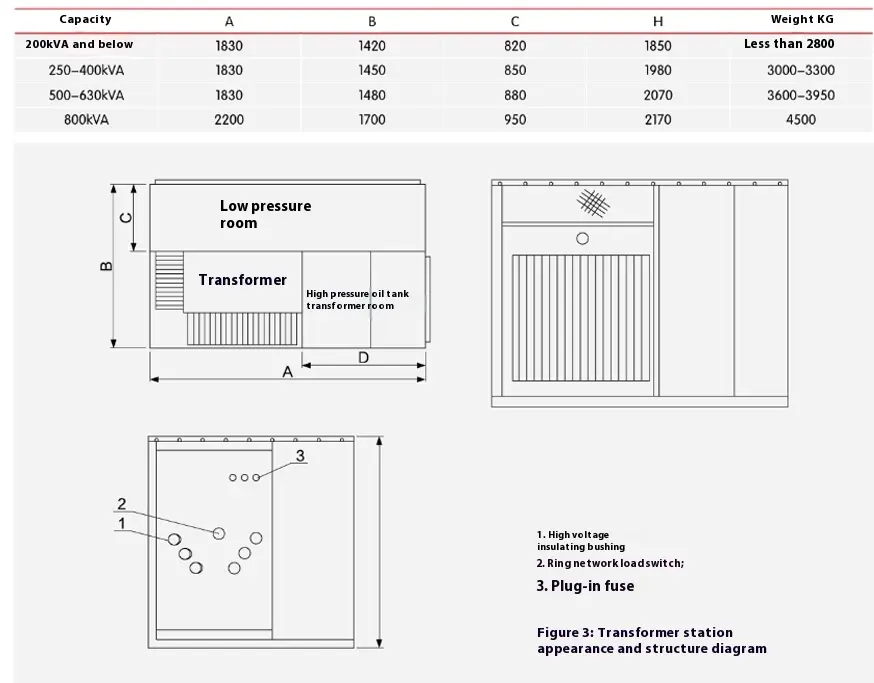

10 केव्ही प्री-इंस्टॉल केलेल्या अमेरिकन बॉक्स प्रकाराच्या कॅबिनेटचे स्वरूप आणि रचना आकडेवारी 2 आणि 3 मध्ये दर्शविली गेली आहे. तेलाची टाकी दोन भागांमध्ये विभागली गेली आहे, वरचा भाग उच्च-दाब तेलाची टाकी आहे, आणि खालचा भाग ट्रान्सफॉर्मर तेलाची टाकी आहे. दोन भाग फक्त इलेक्ट्रिकली कनेक्ट केलेले आहेत आणि तेल अवरोधित केले आहे. स्कीमॅटिक आकृती आकृती 1 मध्ये दर्शविली आहे, ज्यामध्ये "मी" आणि "मी" ओळी लूप नेटवर्क फीडर आहेत, "एलएल" शाखा ट्रान्सफॉर्मर शाखा आहेत आणि "व्ही" कमी-व्होल्टेज आउटपुट आहे. कॅबिनेटचा वापर रिंग नेटवर्क वीजपुरवठा प्रणाली आणि टर्मिनल सिस्टममध्ये केला जाऊ शकतो आणि रूपांतरण खूप सोयीस्कर आहे. लाइन आणि "एल ⅲ" शाखेचा फीड रिंग नेटवर्कच्या लोड स्विचसह स्विच केला जातो. त्याच वेळी, ट्रान्सफॉर्मरच्या उच्च-व्होल्टेज बाजूचे येणारे टर्मिनल शॉर्ट-सर्किट फॉल्ट आणि ओव्हरलोड आणि शाखेच्या तापमान संरक्षणाचे संरक्षण करण्यासाठी बॅकअप संरक्षण फ्यूज आणि प्लग-इन फ्यूजसह सुसज्ज आहे. त्याच वेळी, उच्च-व्होल्टेज डिस्प्ले डिव्हाइस आणि लाइटनिंग अटकर्स देखील स्थापित केले जाऊ शकतात. मीटर आणि लो-व्होल्टेज सर्किट ब्रेकरमधून गेल्यानंतर ट्रान्सफॉर्मरचा लो-व्होल्टेज एंड आउटपुट आहे.

◆ ट्रान्सफॉर्मर

प्री-इंस्टॉल केलेले अमेरिकन बॉक्स प्रकार कॅबिनेट एस 11 मालिका कमी तोटा, कमी तापमानात वाढ आणि कमी आवाजासह तीन-चरण तेल-विसर्जित ट्रान्सफॉर्मर स्वीकारते. पूर्णपणे सीलबंद रचना आर्द्रतेमुळे उद्भवणारे वायू प्रदूषण आणि इन्सुलेशन र्‍हास प्रभावीपणे अलग ठेवते. तेलाच्या टँक शेलच्या नालीदार पत्रकात उष्णता अपव्यय आणि शीतकरणाची कार्ये आहेत आणि अंतर्गत दबाव प्रभावीपणे कमी होतो.

◆ दोन-स्टेशन टर्मिनल लोड स्विच

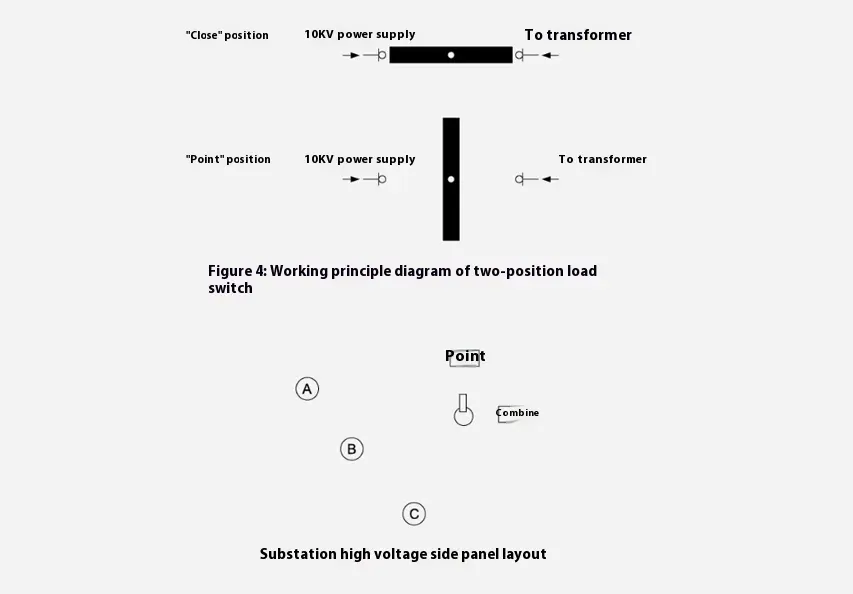

त्याचे स्ट्रक्चरल आकृती आकृती 4 मध्ये दर्शविली आहे, ज्यामध्ये "मी" उच्च-व्होल्टेज इनकमिंग टर्मिनलशी जोडलेला आहे. ऑपरेशन दरम्यान, वापरकर्ता लोड स्विचच्या फिरणार्‍या शाफ्टमध्ये विशेष ऑपरेटिंग हँडल घालतो आणि त्यास 90 अंश घड्याळाच्या दिशेने फिरवते आणि लोड स्विच "ऑफ" स्थितीकडे वळते. टर्मिनल लोड स्विच केवळ टर्मिनल पॉवर सप्लाय मोडमध्ये ट्रान्सफॉर्मर शाखा कापून टाकते किंवा प्लग-इन फ्यूज कोरची जागा घेताना कार्य करते, म्हणून टर्मिनल नकारात्मक लोड स्विचमध्ये केवळ दोन स्थिती बंद आणि चालू असतात आणि ऑपरेटिंग फोर्स त्याच्या लहान आकारामुळे देखील लहान असते. तेलाच्या टाकीमधील तेलाचे प्रदूषण कमी करण्यासाठी, असे सूचित केले जाते की प्रेशर साइड लोड कमी करण्यासाठी लोड स्विच ऑपरेट करण्यापूर्वी वापरकर्त्याने लो-व्होल्टेज स्विच बंद करा.

◆ संरक्षण फ्यूज

प्री-इंस्टॉल केलेल्या अमेरिकन बॉक्स प्रकाराच्या कॅबिनेटचे संरक्षण फ्यूज ट्रान्सफॉर्मर शाखेत प्लग-इन फ्यूज (आकृती 2 मधील आर 1 आणि आर 2 पहा) पूर्ण-श्रेणी संरक्षण फ्यूज तयार करण्यासाठी मालिकेत जोडलेले आहे. जेव्हा कॅबिनेटमध्ये शॉर्ट-सर्किट फॉल्ट असेल तेव्हाच हे वार होते, म्हणून फुंकण्याची शक्यता खूपच कमी असते. ते वरच्या तेलाच्या टाकीमध्ये स्थापित केले आहे आणि ते अद्ययावत केले तर तेलाची टाकी उघडण्याची आवश्यकता आहे.

◆ टाइप फ्यूज घाला

त्याच्या वितळणार्‍या कोरमध्ये दुहेरी संवेदनशीलता (तापमान आणि वर्तमान) असते, म्हणजेच जेव्हा लोड साइड अयशस्वी होते (ओव्हरलोड किंवा जास्त तापमान). प्लग-इन फ्यूज आणि बॅकअप प्रोटेक्शन फ्यूज मालिकेमध्ये वापरला जातो, जो संपूर्ण श्रेणी लहान करंट (अनेक वेळा) मोठ्या करंट (अनेक दहापट किलोम्पेरिस) पर्यंत संरक्षण करू शकतो आणि जास्तीत जास्त ब्रेकिंग करंट 50 केए आहे.

टीप ●

1. सारणीमध्ये सूचीबद्ध सर्व फ्यूजचे रेटिंग आहेत. प्री-इंस्टॉल केलेल्या अमेरिकन बॉक्स प्रकाराच्या कॅबिनेटमध्ये शॉर्ट सर्किट फॉल्ट असेल तेव्हाच बॅकअप संरक्षण फ्यूज उडविला जातो.

२. निवडलेले ट्रान्सफॉर्मर केवळ डीआयएन 11 च्या कनेक्शन मोडसाठी योग्य आहे.

The. घातलेल्या फ्यूजची निवड करताना, हे मानले पाहिजे की ट्रान्सफॉर्मरची संपूर्ण क्षमता चालू 300 च्या दशकात वितळली पाहिजे आणि त्याच वेळी, 0.1 एस वापरल्यास ट्रान्सफॉर्मरची 12 पट पूर्ण क्षमता वितळली जाऊ नये हे समाधानी असले पाहिजे.

The. आयईसी मानकांनुसार, फ्यूज -25 ℃ ~+40 ℃ च्या राजकीय श्रेणीमध्ये कार्य करू शकते. जेव्हा तेलाचे तापमान +40 than पेक्षा जास्त असते तेव्हा प्रत्येक 1 ℃ वाढीसाठी फ्यूजचे रेट केलेले प्रवाह 1% कमी केले पाहिजे.

◆ कोपर प्रकार आणि "टी" प्रकार केबल हेड

12 केव्ही प्री-इंस्टॉल केलेल्या अमेरिकन बॉक्स प्रकाराच्या केबिनच्या उच्च-व्होल्टेज इनकमिंग आणि आउटगोइंग लाइन केबल इनकमिंग आणि आउटगोइंग लाइनचा अवलंब करतात आणि उच्च-व्होल्टेज वीज पुरवठा इपॉक्सी-कास्ट इन्सुलेट स्लीव्हद्वारे तेलाच्या टाकीच्या बाहेर काढला जातो. फॅक्टरीची चाचणी आणि वापरकर्त्याची स्वीकृती चाचणी सुलभ करण्यासाठी, इन्सुलेटिंग स्लीव्हमध्ये स्वतःला 10 केव्ही पॉवर वारंवारता व्होल्टेज आणि लाइटनिंग प्रेरणा सहन करण्याची क्षमता आहे. केबल हेड स्थापित करण्यापूर्वी, वापरकर्त्यास लाइटनिंग अटकर्स आवश्यक आहेत की नाही हे जाणून घेणे आवश्यक आहे. आवश्यक असल्यास, लूपच्या येणार्‍या आणि आउटगोइंग लाइनवर इन्सुलेटिंग स्लीव्हचा एक संच डबल-पास प्रकाराचा अवलंब करतो आणि दुसरा सेट सिंगल-पास प्रकार स्वीकारतो.

केबल विभागाशी जुळणारे कोपर किंवा टी-आकाराचे केबल हेड निवडा, त्याचे आतील आणि बाह्य पृष्ठभाग आणि इन्सुलेट स्लीव्हची पृष्ठभाग निर्जल इथेनॉलसह स्वच्छ करा, स्लीव्ह पृष्ठभागावर थोडे 7501 व्हॅक्यूम सिलिकॉन ग्रीस लावा आणि केबल कार्य क्षेत्राच्या विशेष स्थापनेनुसार ते स्थापित करा. डबल-पास इन्सुलेटिंग स्लीव्हच्या दुसर्‍या टोकाला, त्याच प्रकारे एक विशेष पूर्णपणे सीलबंद झिंक ऑक्साईड एरेस्टर स्थापित करा. केबल हेडच्या स्थापनेसाठी सूचना पहा.

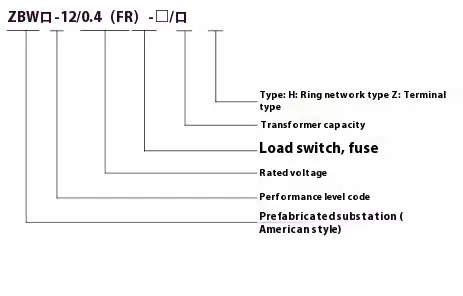

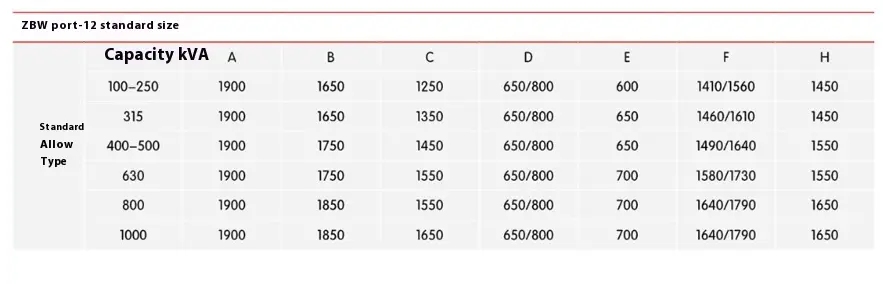

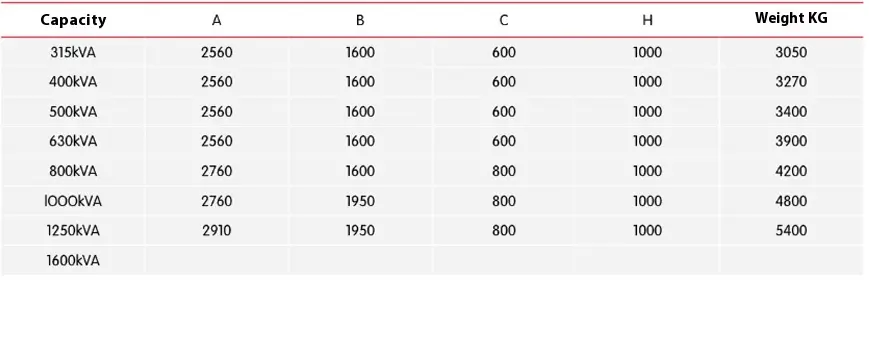

Pre-इंस्टॉल केलेल्या अमेरिकन बॉक्स प्रकाराच्या कॅबिनेटचे परिमाण
