लँडस्केप दफन बॉक्स ट्रान्सफॉर्मर

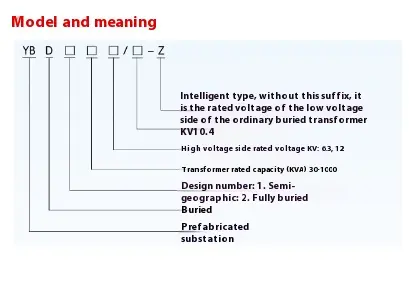

वाईबीडी -12 लँडस्केप बरीड बॉक्स ट्रान्सफॉर्मर हा एक प्रकारचा कॉम्पॅक्ट पॉवर ट्रान्सफॉर्मेशन आणि वितरण उपकरणे आहे जो अंशतः किंवा पूर्णपणे उच्च-व्होल्टेज स्विचगियर, ट्रान्सफॉर्मर्स, लो-व्होल्टेज वितरण उपकरणे आणि इतर प्रमुख विद्युत उपकरणे भूमिगत दफन करतो. हे पारंपारिक बॉक्स-प्रकार ट्रान्सफॉर्मरचे कार्यशील फायदे भूमिगत स्थापनेच्या स्पेस-सेव्हिंग वैशिष्ट्यांसह एकत्रित करते आणि शहरी वितरण नेटवर्क, लँडस्केप क्षेत्र, निवासी क्वार्टर आणि सुंदर वातावरण, ध्वनी नियंत्रण आणि जागेच्या वापरासाठी उच्च आवश्यकता असलेल्या इतर ठिकाणी मोठ्या प्रमाणात वापरली जाते.

◆ उत्पादन घटक

वायबीडी -12 लँडस्केपमध्ये दफन केलेला बॉक्स ट्रान्सफॉर्मरमध्ये सहसा खालील भाग असतात.

1. भूमिगत भाग

▶ दफन केलेले ट्रान्सफॉर्मर: ड्राई ट्रान्सफॉर्मर किंवा तेल-विसर्जित ट्रान्सफॉर्मर सहसा वापरला जातो (विशेष सीलिंग आणि वॉटरप्रूफ डिझाइन आवश्यक आहे).

▶ उच्च-व्होल्टेज युनिट: उच्च-व्होल्टेज इनकमिंग कॅबिनेट, लोड स्विच, फ्यूज इ. आणि डिझाइनचा एक भाग पूर्णपणे इन्सुलेटेड आणि पूर्णपणे सीलबंद रचना स्वीकारतो.

▶ लो-व्होल्टेज युनिट: लो-व्होल्टेज वितरण कॅबिनेट, इंटेलिजेंट मॉनिटरिंग सिस्टम इ. आणि काही मॉडेल स्वयंचलित संरक्षण उपकरणांना समाकलित करतात.

2. ग्राउंड पार्ट

Power ग्राउंड पॉवर वितरण कॅबिनेट (पर्यायी): काही मॉडेल सुलभ ऑपरेशन आणि देखभाल करण्यासाठी ग्राउंड लो-व्होल्टेज उर्जा वितरण कॅबिनेट ठेवतात.

Han मॅनहोल/वेंटिलेशन शाफ्ट: उपकरणे देखभाल, उष्णता अपव्यय आणि केबल प्रवेशासाठी वापरली जाते.

▶ लँडस्केप शेल (पर्यायी): हे ग्रीन बॉक्स, कलात्मक मॉडेलिंग इ. म्हणून सानुकूलित केले जाऊ शकते आणि वातावरणासह समाकलित केले जाऊ शकते.

◆ मुख्य वैशिष्ट्ये

वायबीडी -12 लँडस्केपमध्ये दफन केलेला बॉक्स ट्रान्सफॉर्मर खालीलप्रमाणे मुख्य वैशिष्ट्ये आहेत

◆ ठराविक अनुप्रयोग परिदृश्य

▶ शहरी सार्वजनिक जागा: उद्याने, चौरस, पादचारी रस्ते आणि इतर लँडस्केप क्षेत्र.

▶ निवासी/व्यावसायिक क्षेत्र: पारंपारिक बॉक्स ट्रान्सफॉर्मर मोठ्या क्षेत्रावर व्यापलेल्या समस्येचे निराकरण करा आणि देखावा प्रभावित करते.

▶ वाहतूक सुविधा: सबवे स्टेशन, चार्जिंग स्टेशन, स्ट्रीट दिवा वितरण इ.

Temply तात्पुरती वीज वापर: बांधकाम साइट, प्रदर्शन आणि इतर प्रसंगी ज्यांना जलद तैनातीची आवश्यकता आहे.

Selection प्रकार निवडीमध्ये लक्ष देण्याची गरज आहे

▶ भौगोलिक परिस्थितीः भूजल पातळी खूप जास्त आहे किंवा माती मऊ आहे हे क्षेत्र टाळण्यासाठी, जलरोधक मूल्यांकन आवश्यक आहे.

Trans ट्रान्सफॉर्मर क्षमता: लँडस्केपमध्ये दफन केलेला बॉक्स ट्रान्सफॉर्मर क्षमता सामान्यत: 50 केव्हीए ~ 1600 केव्हीएसाठी योग्य आहे आणि उष्णता अपव्यय मोठ्या क्षमतेसाठी मजबूत केली जावी.

Enance देखभाल सुविधा: देखभाल प्रवेश आणि फडकावण्याची जागा डिझाइन दरम्यान राखीव ठेवली पाहिजे.

पारंपारिक बॉक्स ट्रान्सफॉर्मरच्या तुलनेत

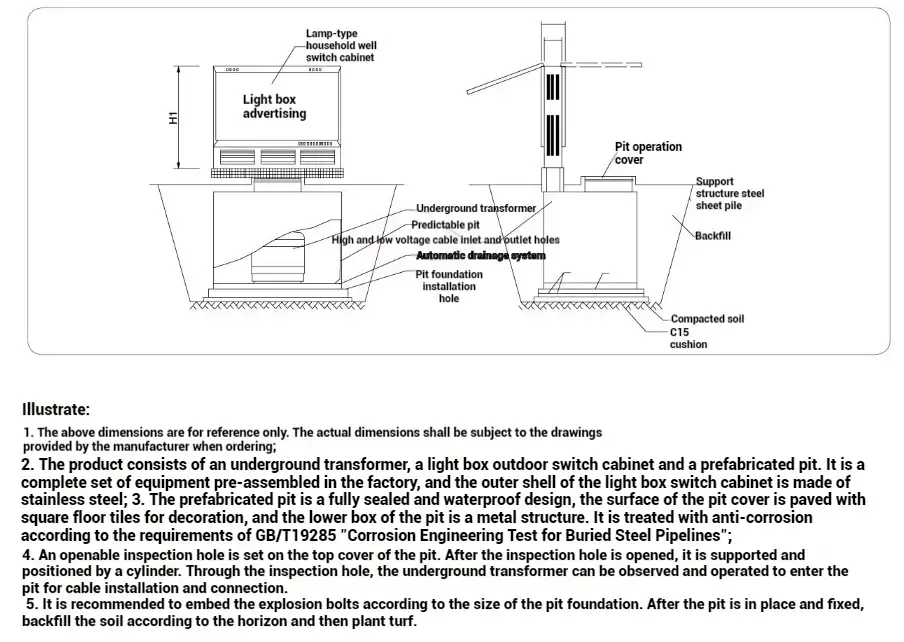

● स्थापना आणि परिमाण रेखांकन

एकूणच, लँडस्केप दफन केलेला बॉक्स ट्रान्सफॉर्मर एक गहन, बुद्धिमान आणि पर्यावरण-अनुकूल वितरण समाधान आहे, जो विशेषत: सूक्ष्म शहरी बांधकाम आणि हिरव्या आणि कमी कार्बनच्या विकासाच्या मागणीसाठी योग्य आहे. त्याचा मुख्य फायदा म्हणजे जागा वाचविणे, सौंदर्यशास्त्र सुधारणे आणि आवाज कमी करणे, परंतु भौगोलिक परिस्थिती, ऑपरेशन आणि देखभाल आवश्यकता आणि खर्चानुसार त्यास सर्वसमावेशक निवड करणे आवश्यक आहे. भविष्यात स्मार्ट शहरांच्या विकासासह, दफन केलेले बॉक्स सबस्टेशन वितरण नेटवर्क अपग्रेडिंगसाठी महत्त्वपूर्ण निवडी बनतील.
