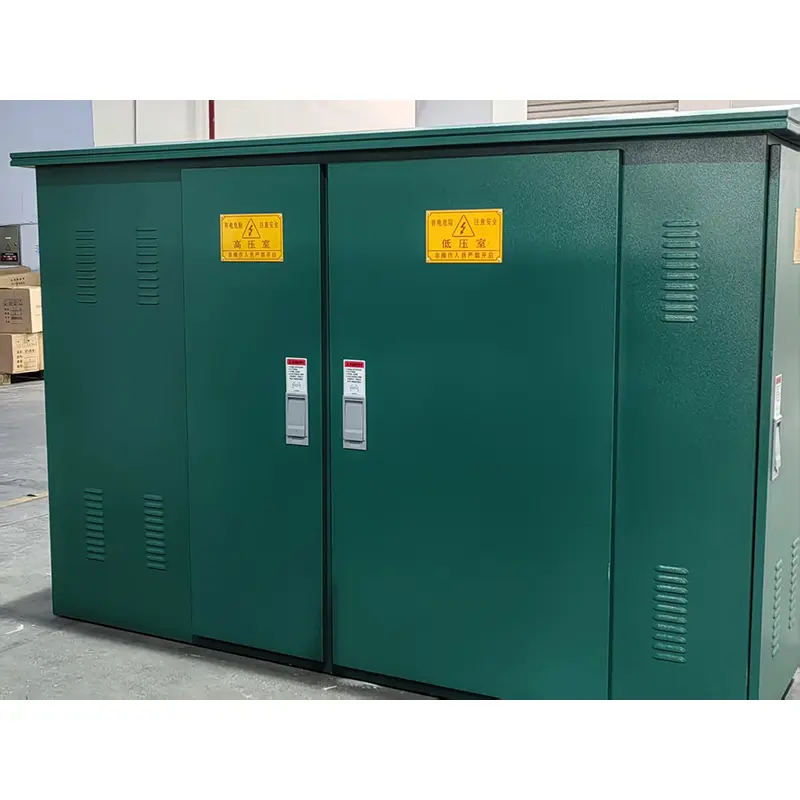

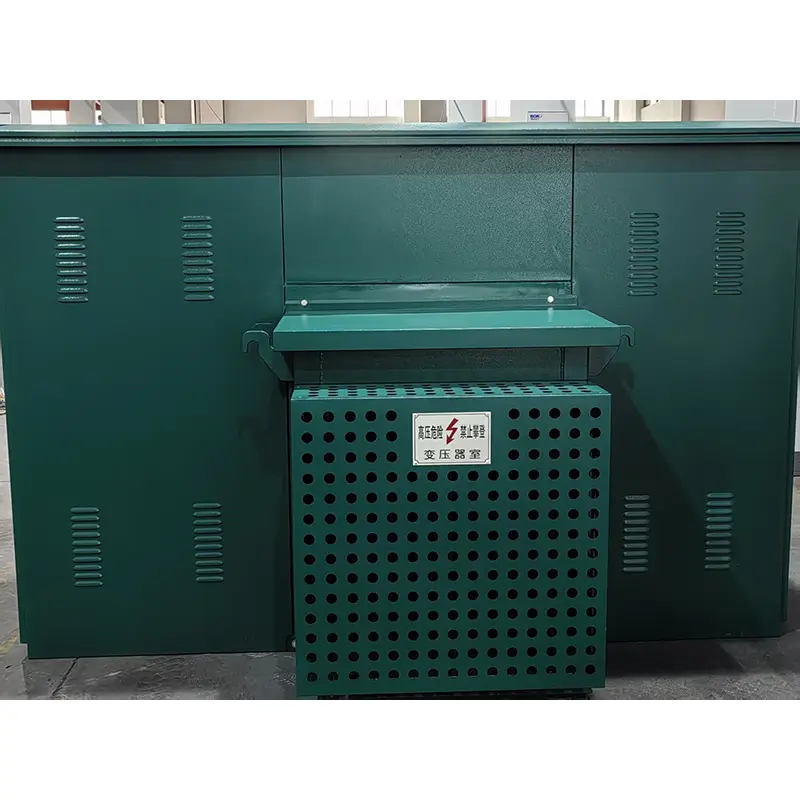

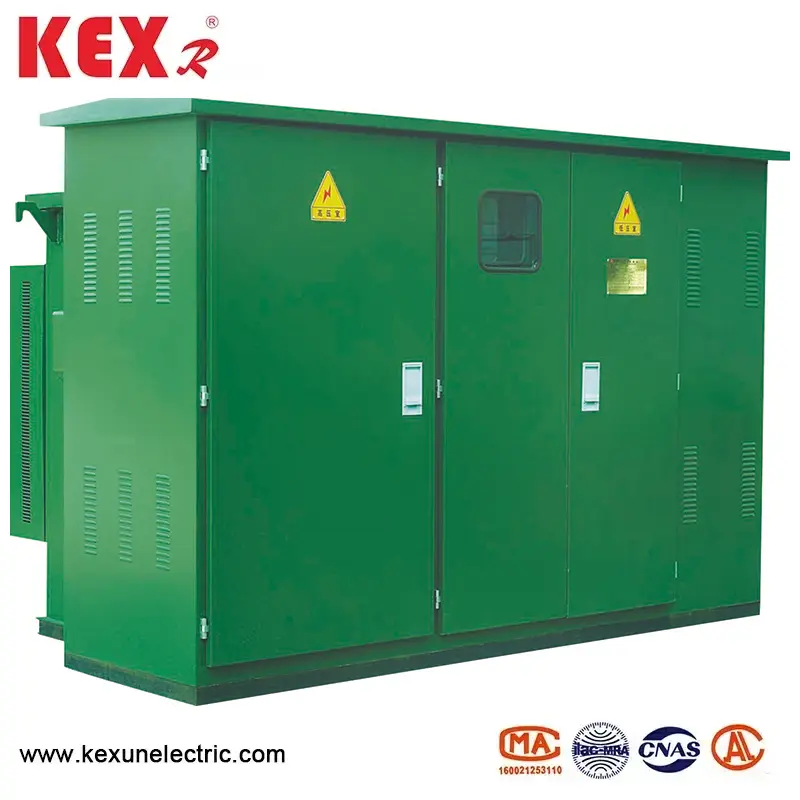

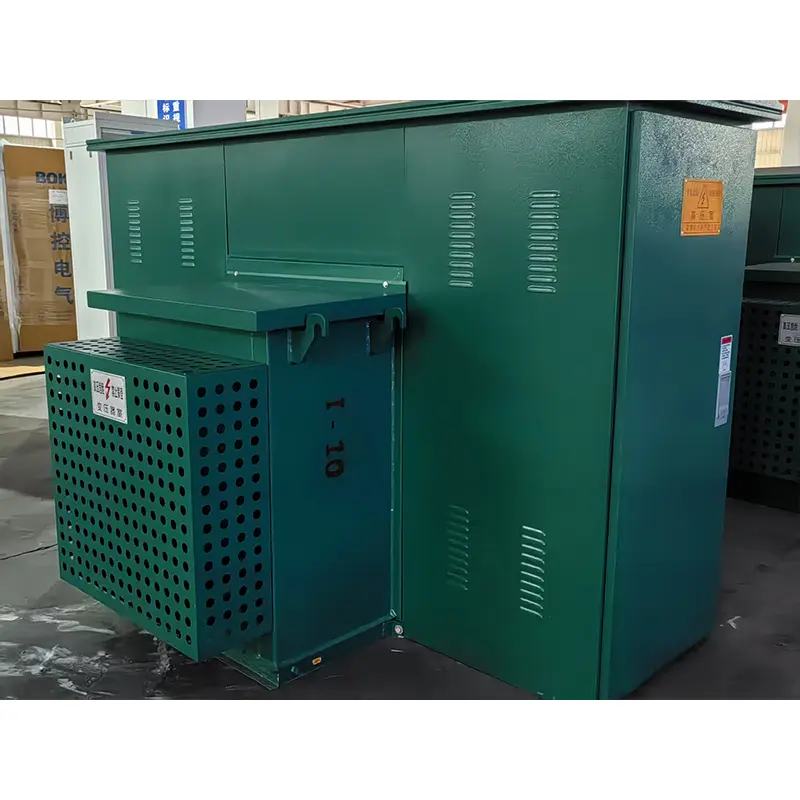

अमेरिकन प्रकार कॉम्पॅक्ट ट्रान्सफॉर्मर

Type अमेरिकन प्रकार कॉम्पॅक्ट ट्रान्सफॉर्मरचे मॉडेल विश्लेषण

－Z: एकत्रित प्रकार

－ बी: सबस्टेशन

－ डब्ल्यू: मैदानी

－12: रेट केलेले व्होल्टेज 12 केव्ही

● अमेरिकन प्रकार कॉम्पॅक्ट ट्रान्सफॉर्मर उत्पादन स्थिती:

Ext इंटिग्रेटेड आउटडोअर कॉम्पॅक्ट वितरण समाधान

Nurband शहरी वितरण नेटवर्क, औद्योगिक उद्याने आणि नवीन ऊर्जा प्रकल्पांसाठी योग्य.

GB जीबी/टी 17467 मानक (आयईसी 62271-202 च्या समतुल्य) चे पालन करा.

◆ उच्च व्होल्टेज चेंबर

● स्ट्रक्चरल वैशिष्ट्ये

बॉक्स डिझाइन:

▶ अमेरिकन प्रकार कॉम्पॅक्ट ट्रान्सफॉर्मर डबल-लेयर अँटीकोरोसिव्ह स्टील प्लेट (जाडी ≥2 मिमी) स्वीकारतो

▶ थर्मल इन्सुलेशन इंटरलेयर (पॉलीयुरेथेन फोम, थर्मल चालकता ≤ 0.025 डब्ल्यू/एम के)

▶ संरक्षण श्रेणी आयपी 34 डी (पाऊस संरक्षण/लहान प्राणी संरक्षण)

लेआउट ऑप्टिमायझेशन:

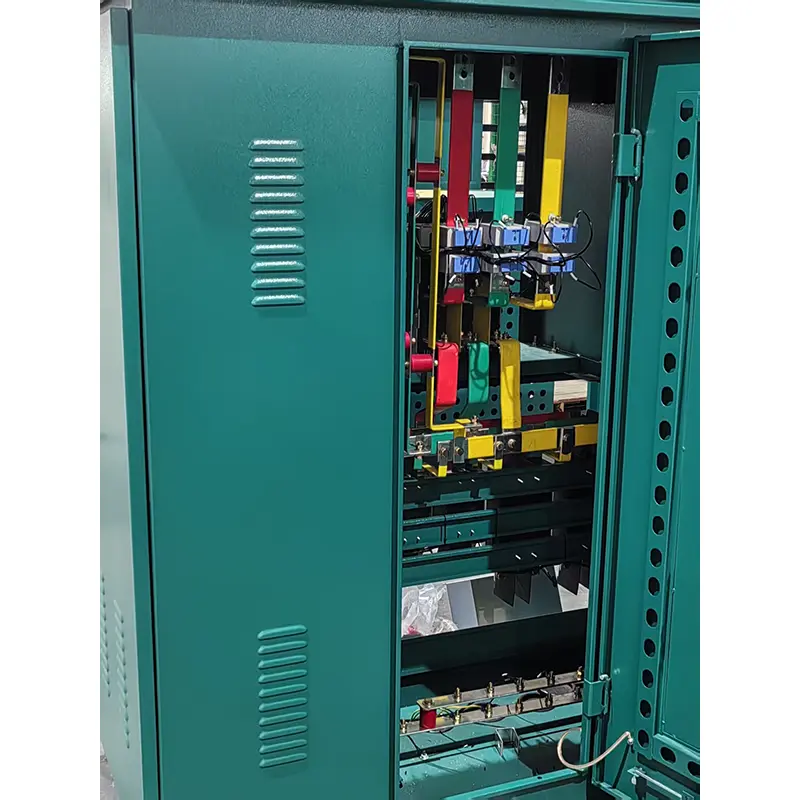

High उच्च व्होल्टेज चेंबर, ट्रान्सफॉर्मर चेंबर आणि लो व्होल्टेज चेंबरसाठी स्वतंत्र कंपार्टमेंट्स.

▶ देखभाल चॅनेल रुंदी ≥800 मिमी

▶ शीर्ष सक्तीने वेंटिलेशन सिस्टम (तापमान नियंत्रण प्रारंभ आणि थांबवा)

American अमेरिकन प्रकार कॉम्पॅक्ट ट्रान्सफॉर्मरचा पर्यावरणीय परिस्थिती वापरुन

◆ सभोवतालचे तापमान: जास्तीत जास्त तापमान +40 ℃, किमान तापमान -30 ℃;

◆ उंची: झेडबीडब्ल्यू -12 प्रकार अमेरिकन प्रकार कॉम्पॅक्ट ट्रान्सफॉर्मर 4000 मी खाली असलेल्या ठिकाणी स्थापित केले जावे;

◆ पवन गती: 34 मी/से च्या समतुल्य (700 पीएपेक्षा जास्त नाही);

◆ आर्द्रता: सरासरी दैनंदिन सापेक्ष आर्द्रता 95%पेक्षा जास्त नसते; मासिक सापेक्ष आर्द्रता मूल्य 95%पेक्षा जास्त नाही;

◆ शॉकप्रूफ: क्षैतिज प्रवेग 0.4 मी/एस 2 पेक्षा जास्त नाही आणि अनुलंब प्रवेग 0.15 मी/एस पेक्षा जास्त नाही;

Est इंस्टॉलेशन साइटचा कल: अमेरिकन प्रकार कॉम्पॅक्ट ट्रान्सफॉर्मरची झुकाव स्थापना साइटपेक्षा कमी असावी;

◆ स्थापना वातावरण: अमेरिकन प्रकारच्या कॉम्पॅक्ट ट्रान्सफॉर्मरच्या आसपासची हवा स्पष्टपणे संक्षारक आणि ज्वलनशील वायूंनी प्रदूषित केलेली नाही आणि स्थापना साइटवर कोणतेही हिंसक कंप नाही;

The वरील अटींच्या पलीकडे या उत्पादनाची ऑर्डर देताना आपण आमच्या कंपनीशी बोलणी करू शकता.

◆ अमेरिकन प्रकार कॉम्पॅक्ट ट्रान्सफॉर्मर तांत्रिक मापदंड
