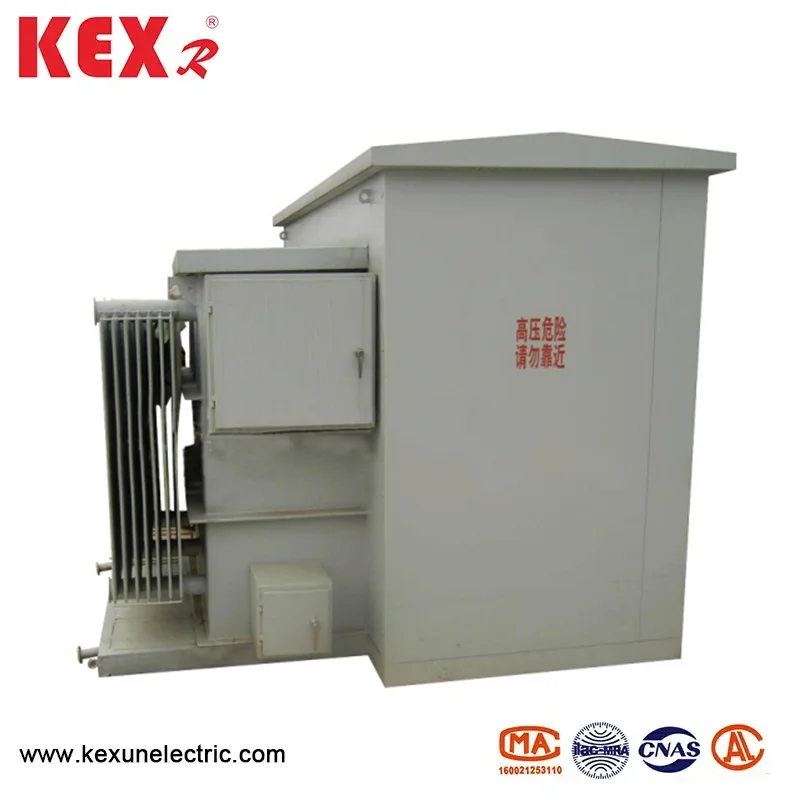

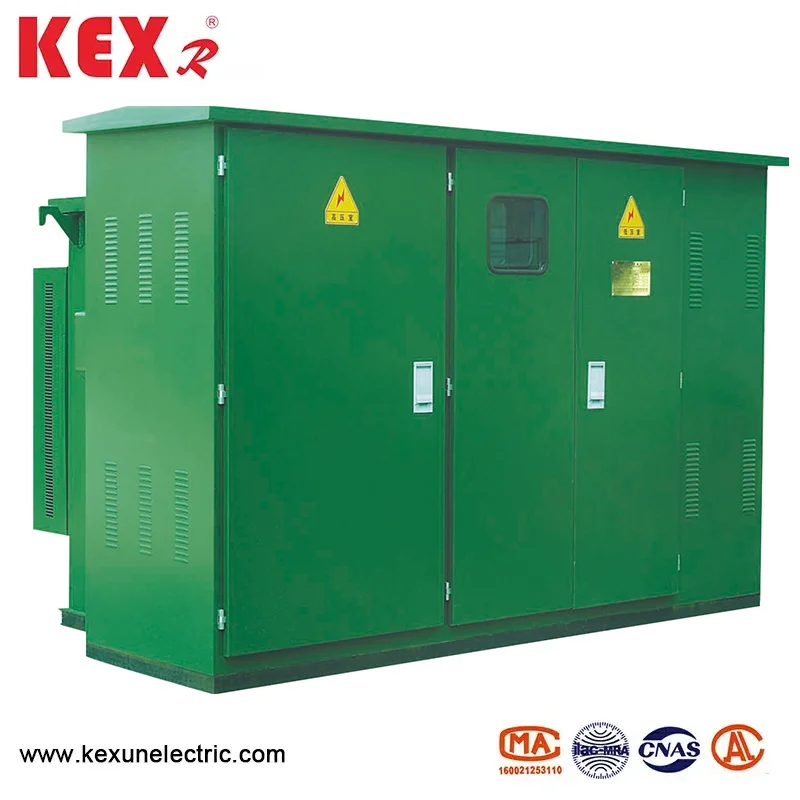

अमेरिकन प्रकार पॅड-आरोहित ट्रान्सफॉर्मर
चीन मॅन्युफॅक्चर केक्सन निर्मित अमेरिकन प्रकार पॅड-आरोहित ट्रान्सफॉर्मर एक एकात्मिक आणि मॉड्यूलर स्मॉल डिस्ट्रीब्यूशन ट्रान्सफॉर्मर आहे, ज्यात कॉम्पॅक्ट स्ट्रक्चर, सोयीस्कर स्थापना आणि चांगले संरक्षण यांची वैशिष्ट्ये आहेत आणि शहरी वितरण नेटवर्क, निवासी क्वार्टर, व्यावसायिक क्षेत्रे आणि औद्योगिक उर्जा वापरामध्ये मोठ्या प्रमाणात वापरल्या जातात.
मॉडेल: झेडबीडब्ल्यू -12
ब्रँड ● केएक्सआर
मॉडेल: झेडबीडब्ल्यू -12
ब्रँड ● केएक्सआर
अमेरिकन टाइपपॅड-आरोहित ट्रान्सफॉर्मरमध्ये खालील मुख्य वैशिष्ट्ये आहेत.
◆ कॉम्पॅक्ट डिझाइन
लहान आकार, कमी मजल्याची जागा, मर्यादित जागेसह ठिकाणांसाठी योग्य.
अमेरिकन बॉक्स-प्रकार ट्रान्सफॉर्मर स्ट्रक्चर स्वीकारले जाते, जे सहसा कॉंक्रिट पॅड-आरोहितवर स्थापित केले जाते.
◆ पूर्व-संमेलनाची रचना
साइटवरील स्थापनेचे वर्कलोड कमी करण्यासाठी फॅक्टरी सोडण्यापूर्वी उच्च आणि निम्न व्होल्टेज स्विच, ट्रान्सफॉर्मर्स आणि संरक्षण उपकरणांचे एकत्रीकरण पूर्ण करा.
पूर्णपणे सीलबंद रचना, ओलावा-पुरावा, धूळ-पुरावा आणि गंज-पुरावा स्वीकारा.
◆ सुरक्षित आणि विश्वासार्ह
विद्युत शॉकचा धोका कमी करण्यासाठी संपूर्ण इन्सुलेशन डिझाइनचा अवलंब करा.
यात ओव्हरलोड, शॉर्ट सर्किट आणि तापमान संरक्षणाची कार्ये आहेत आणि स्थिरपणे चालतात.
Montenenty सुलभ देखभाल
अमेरिकन प्लग-इन केबल हेड (कोपर केबल हेड) स्वीकारले गेले आहे, जे द्रुत स्थापना आणि पुनर्स्थापनेसाठी सोयीस्कर आहे. ऑपरेशन आणि देखभाल करण्यासाठी प्रवेश दरवाजाची रचना वाजवी आणि सोयीस्कर आहे.
◆ मजबूत अनुकूलता
अमेरिकन प्रकार पॅड-आरोहित ट्रान्सफॉर्मर मैदानी वातावरणासाठी योग्य आहे, संरक्षण पातळी सहसा आयपी 67 पर्यंत पोहोचते.
सानुकूलित डिझाइन भिन्न व्होल्टेज पातळी (जसे की 10 केव्ही/0.4 केव्ही) आणि क्षमता आवश्यकता (जसे की 50 केव्हीए ~ 1600 केव्हीए) पूर्ण करू शकते. ◆ ◆
Pad अमेरिकन प्रकार पॅड-आरोहित ट्रान्सफॉर्मरचे सामान्य अनुप्रयोग परिदृश्य
Brandur बर्बन वितरण नेटवर्क: हे रस्ते आणि समुदायांच्या वीज वितरण परिवर्तनासाठी योग्य आहे आणि व्यापलेल्या क्षेत्र कमी करते.
Ressiasialisialianey शून्य क्षेत्र: निवासी भागात वीजपुरवठा करण्यासाठी योग्य शांत डिझाइन.
Commer व्यावसायिक केंद्र: शहराच्या देखाव्यावर परिणाम न करता सुंदर आणि कॉम्पॅक्ट.
Ind इंडस्ट्रियल पार्क: उच्च विश्वसनीयतेसह कठोर वातावरणाशी जुळवून घेतले.
Temp टेम्पोररी वीज वापर: जसे की बांधकाम साइट्स, प्रदर्शन इ., जे जलद तैनातीसाठी सोयीस्कर आहे.
Pad अमेरिकन प्रकार पॅड-आरोहित ट्रान्सफॉर्मरद्वारे वापरलेले ट्रान्सफॉर्मर टेक्निकल पॅरामीटर्स
|
अनुक्रमांक |
आयटम |
युनिट |
तांत्रिक मापदंड |
|
1 |
रेट केलेले व्होल्टेज |
केव्ही |
10/0.4 |
|
2 |
कमाल ऑपरेटिंग व्होल्टेज |
केव्ही |
12 |
|
3 |
रेटेड वारंवारता |
हर्ट्ज |
50 |
|
4 |
रेट केलेली क्षमता |
केव्हीए |
150-1600 |
|
5 |
1 मिनिटांची उर्जा वारंवारता व्होल्टेजचा प्रतिकार करते |
केव्ही |
35 |
|
6 |
लाइटनिंग प्रेरणा व्होल्टेज |
केव्ही |
75 |
|
7 |
शीतकरण पद्धत |
|
ONAN |
|
8 |
उच्च व्होल्टेज बॅकअप फ्यूजचे ब्रेकिंग करंट |
द |
50 |
|
9 |
प्लग-इन फ्यूजचा करंट ब्रेकिंग |
द |
2.5 |
|
10 |
पर्यावरण तापमान |
℃ |
-35 ~ 40 |
|
11 |
अनुमत कॉइल तापमान वाढणे |
℃ |
65 |
|
12 |
नो-लोड व्होल्टेज नियमन |
|
± 5% किंवा ± 2*2.5% |
|
13 |
आवाज पातळी |
डीबी |
50 |
|
14 |
आयपी पदवी |
|
आयपी 43 |
Trans विविध प्रकारच्या ट्रान्सफॉर्मर्सच्या नुकसानीची तुलना
|
क्षमता (केव्हीए) |
व्होल्टेज 9 (केव्ही) |
कनेक्टिंग ग्रुप |
लोड चालू% |
लोड तोटा % नाही |
प्रतिबाधा व्होल्टेज% |
लोड तोटा (डब्ल्यू) |
|||||
|
एचव्ही |
एलव्ही |
एस 9 |
एस 10 |
एस 1 |
एस 9 |
एस 10 |
एस 1 |
||||
|
160 |
10 ± 5 Or2*± 2.5 |
0.4 |
Dain11 Yyn0 |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 |
2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
2600 |
||||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 |
||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 |
||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 |
||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 |
||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 |
||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 |
|||
|
1000 |
0.7 |
0.7 |
— |
1700 |
1260 |
— |
10300 |
||||
|
1250 |
0.6 |
0.6 |
— |
1950 |
— |
— |
12000 |
||||
Load लोड स्विचच्या तांत्रिक मापदंडांचे सारणी दत्तक
|
आयटम |
नाव |
युनिट |
315 ए |
630 ए |
|
रेट केलेले व्होल्टेज |
|
केव्ही |
12 |
12 |
|
कमाल चालू |
|
A |
315 |
630 |
|
रेटेड वारंवारता |
|
हर्ट्ज |
50 |
50 |
|
चालू शॉर्ट-सर्किट बंद |
|
द |
31.5 |
50 |
|
रेट केलेले अल्प-मुदतीचा प्रतिकार चालू |
|
द |
12.5 |
50 |
|
अल्प-मुदतीचा प्रतिकार करणे वेळ |
|
S |
2 |
2 |
|
यांत्रिक जीवन |
|
वेळ |
2000 |
2000 |
|
लाइटनिंग प्रेरणा चाचणी |
फेज ते ग्राउंड |
केव्ही |
75 |
75 |
|
अलगाव फ्रॅक्चर |
85 |
85 |
||
|
1 मिनिटांच्या कामाची वारंवारता व्होल्टेजचा प्रतिकार करा |
फेज ते ग्राउंड |
42 |
42 |
|
|
अलगाव फ्रॅक्चर |
48 |
48 |
||
|
रेट केलेले शिखर |
|
द |
31.5 |
50 |

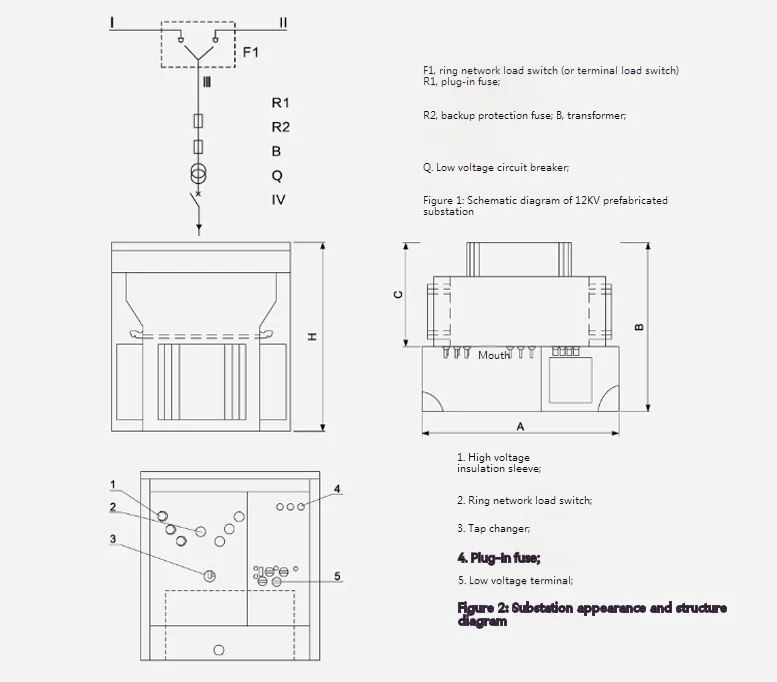

Pad अमेरिकन प्रकारच्या पॅड-आरोहित ट्रान्सफॉर्मरचे परिमाण
|
झेडबीडब्ल्यू -12 पूर्व-स्थापित अमेरिकन बॉक्स प्रकार सबस्टेशन मानक परिमाण |
|||||||
|
क्षमता (केव्हीए) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
