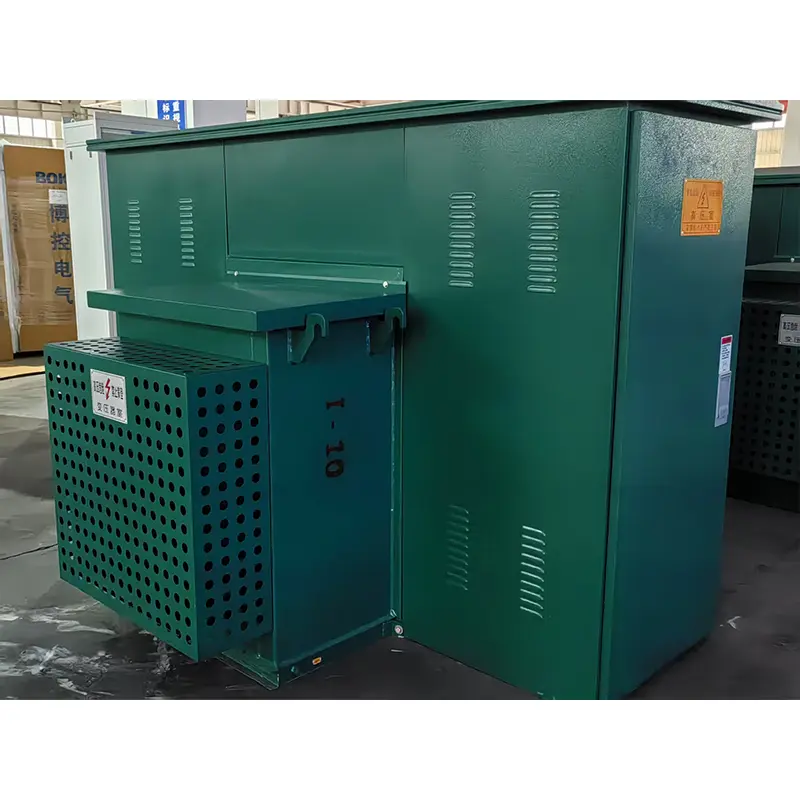

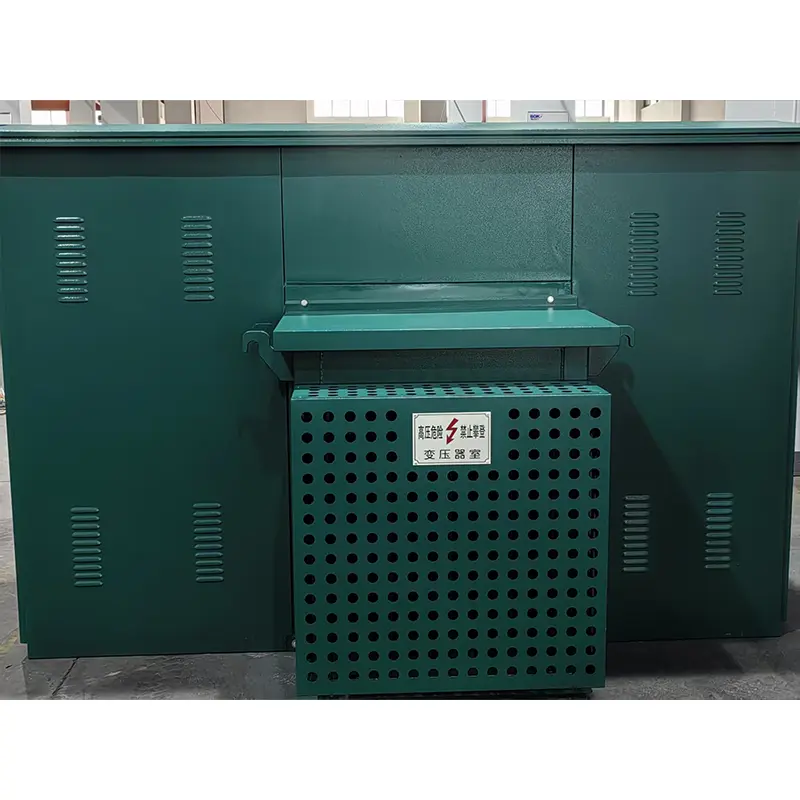

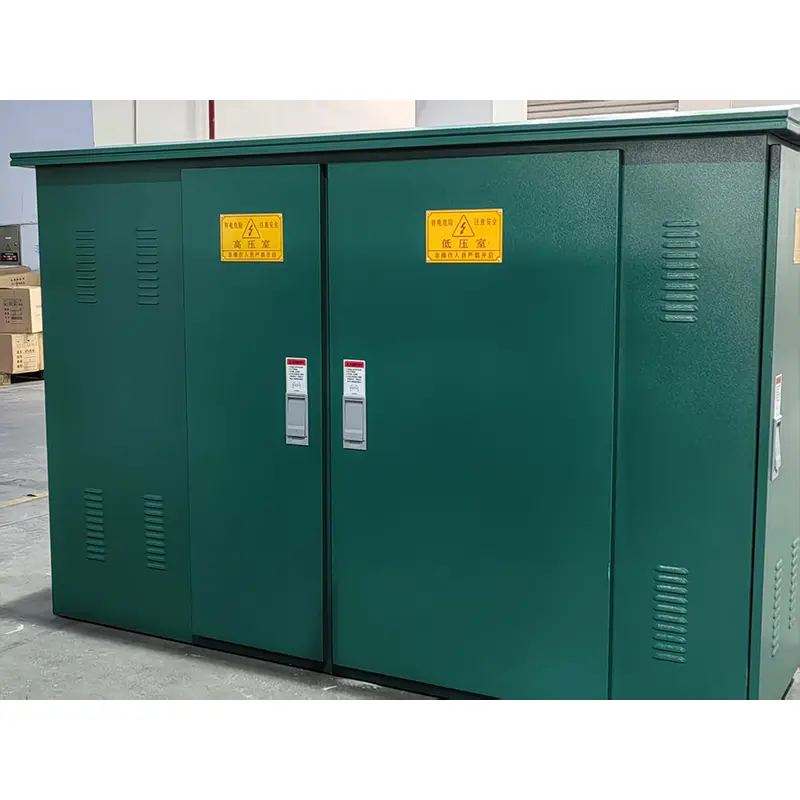

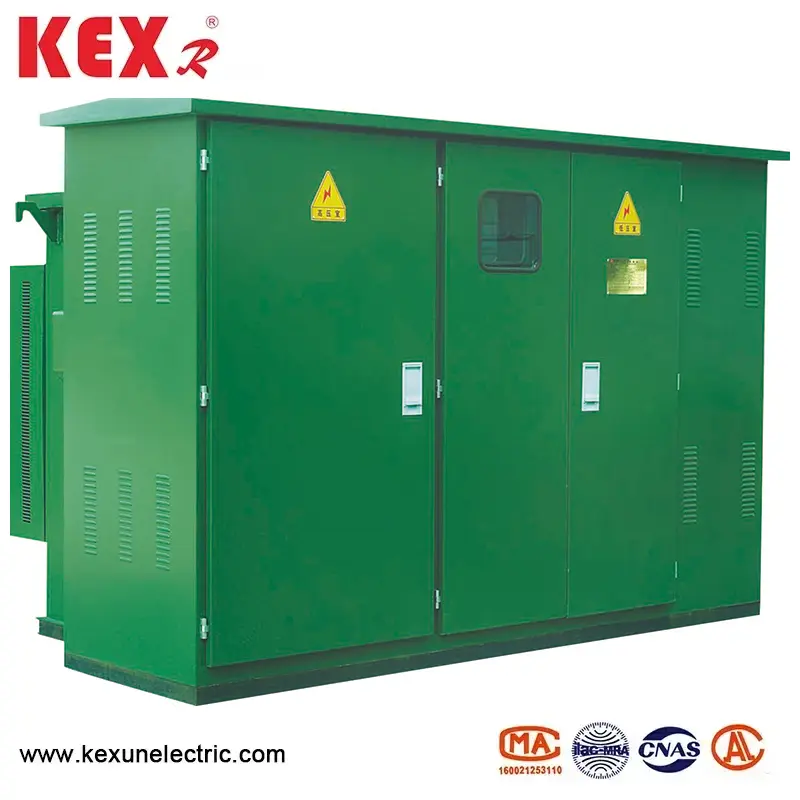

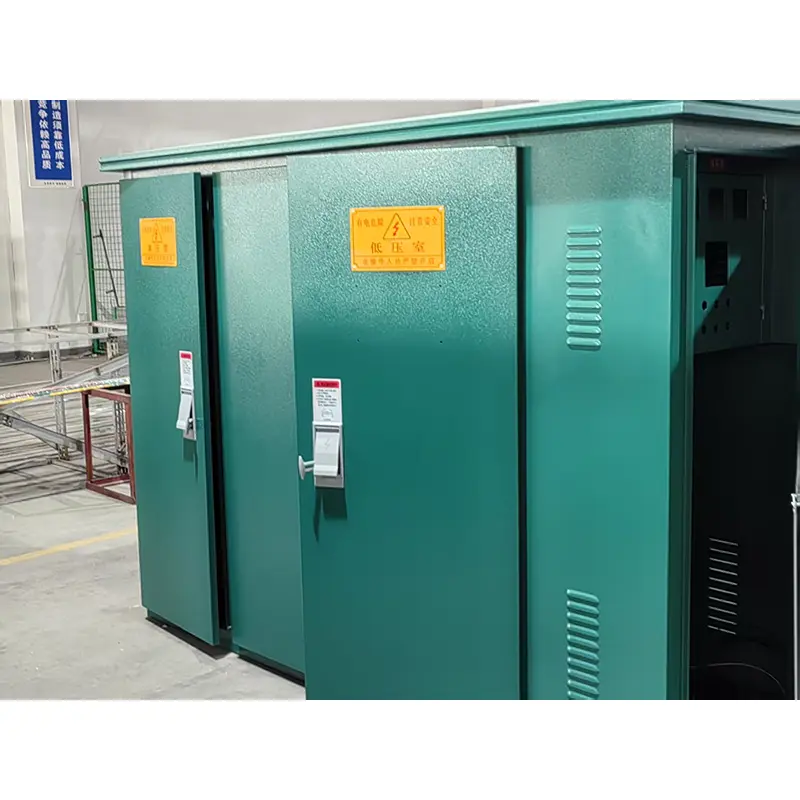

अमेरिकन प्रकार तीन-चरण पॅड-आरोहित सबस्टेशन

झेडबीडब्ल्यू -12 प्रकार अमेरिकन प्रकार तीन-चरण पॅड-आरोहित सबस्टेशन, चीन निर्माता केएक्सआर द्वारा उत्पादित, साध्या रचना, लहान मजल्यावरील जागा आणि मजबूत इन्सुलेशन असलेले सबस्टेशन आहे, जे 10 केव्हीच्या रेट केलेल्या व्होल्टेजसाठी योग्य आहे.
मॉडेल: झेडबीडब्ल्यू -12
ब्रँड ● केएक्सआर

चौकशी पाठवा

उत्पादन वर्णन

● अटींचा वापर करून अमेरिकन प्रकार तीन-फेज पॅड-आरोहित सबस्टेशन

◆ सभोवतालचे तापमान: अमेरिकन प्रकारातील तीन-फेज पॅड-आरोहित सबस्टेशनच्या सभोवतालचे वातावरणीय तापमान -30 ~ 40 ℃ असावे.

◆ उंची: अमेरिकन प्रकार तीन-चरण पॅड-आरोहित सबस्टेशन 4000 मीटर खाली स्थापित केले जावे;

◆ पवन गती: 34 मी/से च्या समतुल्य (700 पीएपेक्षा जास्त नाही);

◆ आर्द्रता: सरासरी दैनंदिन सापेक्ष आर्द्रता 95%पेक्षा जास्त नसते; मासिक सापेक्ष आर्द्रता मूल्य 95%पेक्षा जास्त नाही;

◆ शॉकप्रूफ: क्षैतिज प्रवेग 0.4 मी/एस पेक्षा जास्त नाही

, आणि अनुलंब प्रवेग 0.15 मी/एस पेक्षा जास्त नाही

Est इंस्टॉलेशन साइटचा कल: अमेरिकन प्रकार तीन-फेज पॅड-आरोहित सबस्टेशनची स्थापना झुकाव 3 पेक्षा जास्त नाही

◆ स्थापना वातावरण: आसपासची हवा स्पष्टपणे संक्षारक आणि ज्वलनशील वायूंनी प्रदूषित केली जात नाही आणि स्थापना साइटवर कोणतेही हिंसक कंप नाही

The वरील अटींच्या पलीकडे या उत्पादनाची ऑर्डर देताना आपण केएक्सआरशी बोलणी करू शकता

Z झेडबीडब्ल्यू -12 प्रकारातील तांत्रिक मापदंड अमेरिकन प्रकार तीन-चरण पॅड-आरोहित सबस्टेशन

अनुक्रमांक	आयटम	युनिट	तांत्रिक मापदंड
1	रेट केलेले व्होल्टेज	केव्ही	10/0.4
2	कमाल ऑपरेटिंग व्होल्टेज	केव्ही	12
3	रेटेड वारंवारता	हर्ट्ज	50
4	रेट केलेली क्षमता	केव्हीए	150-1600
5	1 मिनिटांची उर्जा वारंवारता व्होल्टेजचा प्रतिकार करते	केव्ही	35
6	लाइटनिंग प्रेरणा व्होल्टेज	केव्ही	75
7	शीतकरण पद्धत		ONAN
8	उच्च व्होल्टेज बॅकअप फ्यूजचे ब्रेकिंग करंट	द	50
9	प्लग-इन फ्यूजचा करंट ब्रेकिंग	द	2.5
10	पर्यावरण तापमान	℃	-35 ~ 40
11	अनुमत कॉइल तापमान वाढणे	℃	65
12	नो-लोड व्होल्टेज नियमन		± 5% किंवा ± 2*2.5%
13	आवाज पातळी	डीबी	50
14	आयपी पदवी		आयपी 43

ट्रान्सफॉर्मर

केएक्सआर प्री-इंस्टॉल केलेले अमेरिकन बॉक्स प्रकार सबस्टेशन नवीन एस 9 आणि एस 11 मालिका थ्री-फेज ऑइल पूरित ट्रान्सफॉर्मर्सना कमी-लोड तोटा, कमी तापमानात वाढ, कमी आवाज आणि कमी उंचीचे फायदे आहेत. ट्रान्सफॉर्मरची लोड तोटा आणि लोड तोटा मूळ एस 9 ट्रान्सफॉर्मरच्या तुलनेत कमी आहे, जो सध्या घरगुती प्रगत पातळीवर पोहोचला आहे. ट्रान्सफॉर्मर पूर्णपणे सीलबंद संरचनेचा आहे, जो आर्द्रतेमुळे उद्भवणार्‍या वायू प्रदूषण आणि इन्सुलेशन र्‍हास प्रभावीपणे अलग ठेवतो. तेलाच्या टाकीच्या शीर्षस्थानी 40-90 मिमीची एअर उशी शिल्लक आहे, जी उष्णता अपव्यय आणि तेलाच्या टँकच्या शेलच्या कनिष्ठतेसह एकत्रितपणे थंड होण्याची भूमिका बजावू शकते आणि अंतर्गत दबाव प्रभावीपणे कमी करू शकते.

परिमाण आणि वजन

क्षमता	A	B	C	H	वजन （किलो）
315 केव्हीए	2560	1600	600	1000	3050
400 केव्हीए	2560	1600	600	1000	3270
500 केव्हीए	2560	1600	600	1000	3400
630 केव्हीए	2560	1600	600	1000	3900
800 केव्हीए	2760	1600	800	1000	4200
1000KVA	2760	1950	800	1000	4800
1250 केव्हीए	2910	1950	800	1000	5400

Z झेडबीडब्ल्यू -12 प्रकार अमेरिकन प्रकार तीन-फेज पॅड-आरोहित सबस्टेशनचे बाह्यरेखा परिमाण

झेडबीडब्ल्यू -12 अमेरिकन प्रकार तीन-चरण पॅड-आरोहित सबस्टेशन मानक परिमाण
क्षमता (केव्हीए)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650

हॉट टॅग्ज: अमेरिकन प्रकार तीन-चरण पॅड-आरोहित सबस्टेशन
