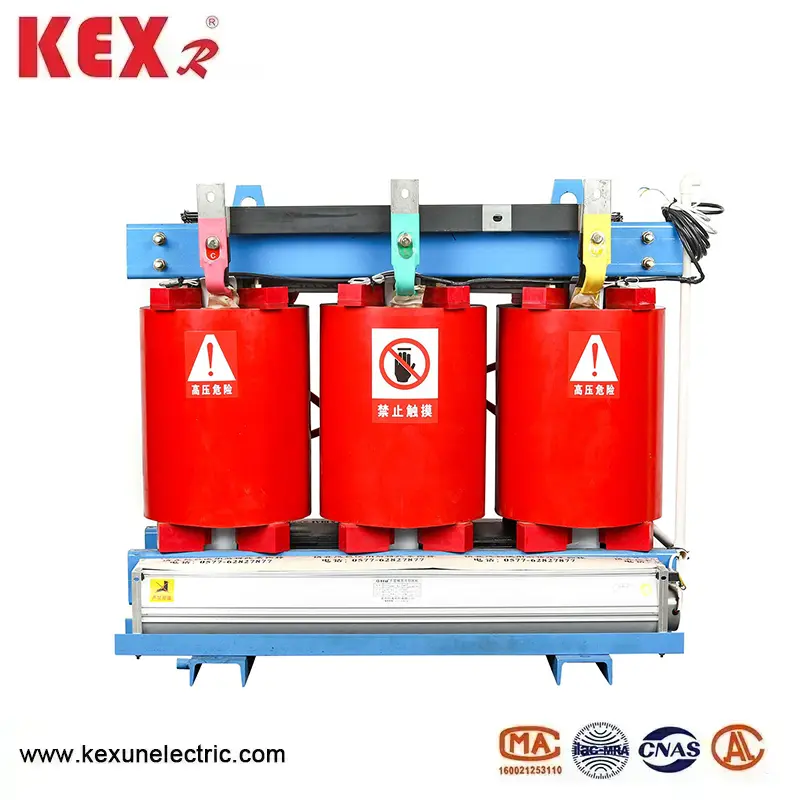

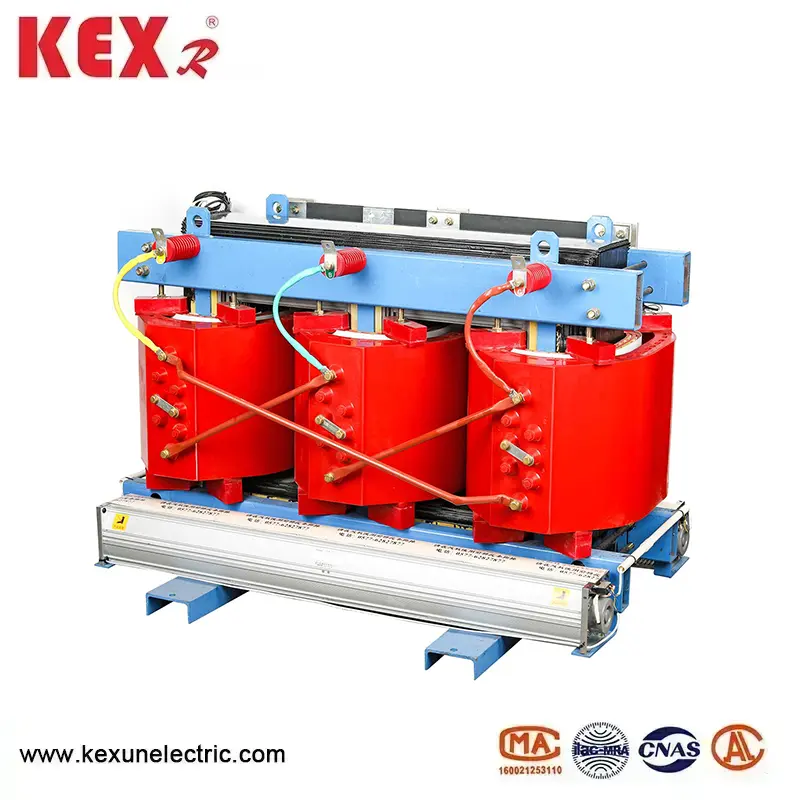

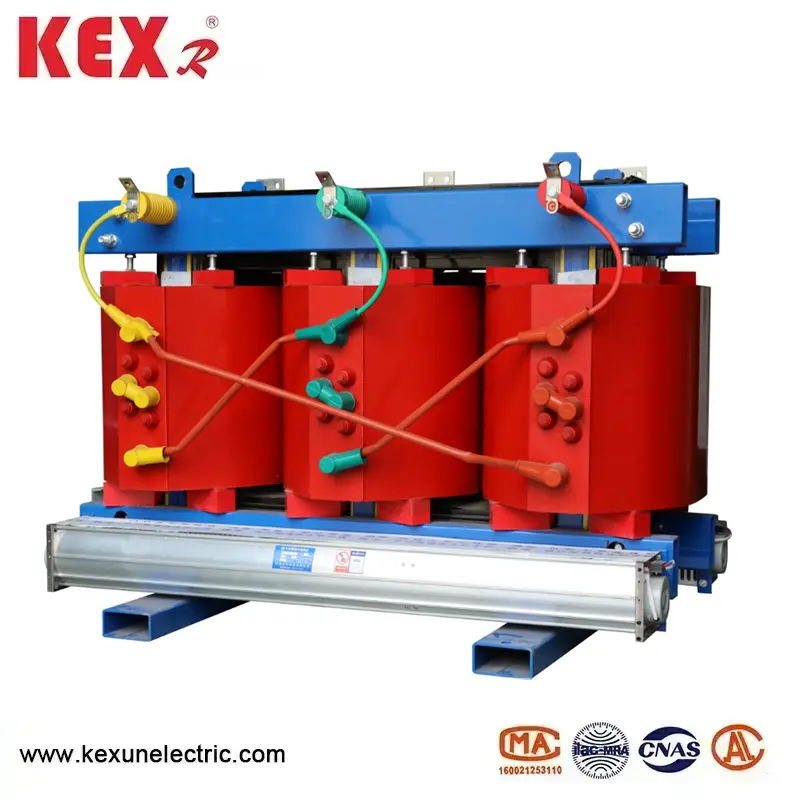

पर्यावरण-अनुकूल ड्राय-प्रकार ट्रान्सफॉर्मर

S एसजीबी 10 प्रकारातील पर्यावरण-अनुकूल ड्राय-प्रकार ट्रान्सफॉर्मरचा कोअर

लोखंडी कोर आयातित धान्य देणार्या उच्च-गुणवत्तेच्या उच्च चुंबकीय चालकता सिलिकॉन स्टील शीट्स एकत्रितपणे तयार केली जाते. The45 ° पूर्णपणे कलते संयुक्त रचना वळण आणि लोखंडी कोर दरम्यान एक लवचिक फिक्सिंग डिव्हाइस स्वीकारते, ज्यामुळे ट्रान्सफॉर्मरला कमी-लोड तोटा आणि आवाज कमी होऊ शकतो. लोह कोरच्या पृष्ठभागावर विशेष तंत्रज्ञानाचा उपचार केला जातो, ज्यामुळे लोह कोरला केवळ लोखंडी कोरडेपणा कमी होतो आणि ऑपरेशनमध्ये ते कमी होते आणि ते पुल क्लॅम्पद्वारे पुल क्लॅम्पद्वारे कमी होते, एकूणच. वळण लवचिक पॅड्सद्वारे निश्चित केले जाते आणि बफरिंग स्ट्रक्चरमुळे वारा वाहण्याचे प्रमाण आणि आवाज कमी होऊ शकतो.

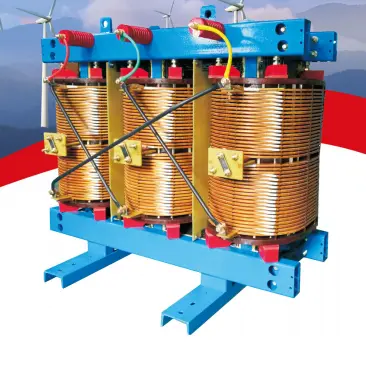

◆ उच्च आणि कमी व्होल्टेज कॉइल

उच्च आणि निम्न व्होल्टेज कॉइल्स नोमेक्स इन्सुलेशन सामग्रीचे बनलेले असतात आणि व्हीपीएल व्हॅक्यूम प्रेशरायझेशन उपकरणांचा वापर करून सॉल्व्हेंट-फ्री गर्भवती पेंटसह वारंवार गर्भवती असतात आणि नंतर एकाधिक वेळा बेक आणि उच्च तापमानात बरे होतात. उच्च-व्होल्टेज कॉइल उच्च यांत्रिक सामर्थ्य आणि चांगल्या उष्णता अपव्यय परिस्थितीसह सतत रचना स्वीकारते, उच्च इंटरलेयर व्होल्टेजचे तोटे, खराब उष्णता अपव्यय क्षमता, सुलभ थर्मल ब्रेकडाउन आणि मल्टी. लेयर सिलेंड्रिक कॉइलची कमी यांत्रिक शक्ती. लो-व्होल्टेज कॉइल फॉइल किंवा रेखांशाचा वायुमार्गाची उच्च वर्तमान सर्पिल स्ट्रक्चर स्वीकारते. गर्भवती असलेल्या कॉइलमध्ये उत्कृष्ट आर्द्रता प्रतिरोध आहे आणि परिणाम अधिक प्रभावीपणे सहन करू शकतो, त्यात कोणतेही क्रॅक किंवा आंशिक स्त्राव नाही, आणि त्याच्या सेवा आयुष्यानंतर कोरडे, विघटित करणे आणि पुनर्वापर करणे सोपे आहे, वातावरणाचे रक्षण करते.

◆ शेल

आवश्यक असल्यास, केक्सन इलेक्ट्रिक आयपी 20 किंवा आयपी 23 च्या संरक्षण पातळीसह शेल प्रदान करू शकते. संलग्न संरक्षण पातळी एलपी 20 चा अर्थ असा आहे की 12 मिमीच्या व्यासासह घन परदेशी वस्तूंमध्ये प्रवेश करण्याची परवानगी नाही. शीतल हवेचे अभिसरण सुनिश्चित करण्यासाठी, शेलचा तळाशी आणि शीर्षस्थानी जाळीच्या प्लेट्सचे बनलेले आहे.

Over ओव्हरहाट संरक्षण

कॉइल ओव्हरहाटिंग विरूद्ध संरक्षणात्मक उपाययोजना करण्यासाठी, एसजीबी 10 प्रकार वातावरण-अनुकूल ड्राय-प्रकार ट्रान्सफॉर्मर 315 केव्हीए आणि त्यापेक्षा जास्त तापमान प्रदर्शन संरक्षण डिव्हाइससह सुसज्ज आहेत. हे डिव्हाइस डिजिटल डिस्प्ले इन्स्ट्रुमेंटसाठी सिग्नल स्रोत म्हणून कमी-व्होल्टेज विंडिंगमध्ये एम्बेड केलेले तापमान सेन्सिंग घटक वापरते. जेव्हा कमी-व्होल्टेज विंडिंगमधील तापमान बदलते तेव्हा तापमान संवेदनाक्षम डिजिटल डिस्प्ले इन्स्ट्रुमेंट एक नवीन तापमान मूल्य प्रदर्शित करते आणि ट्रान्सफॉर्मरचे संरक्षण करण्यासाठी या तापमान मूल्याच्या आधारे नियंत्रण आणि अलार्म फंक्शन्स करते.

◆ ओव्हरलोड क्षमता

एसजीबी 10 प्रकार पर्यावरण-अनुकूल ड्राय-प्रकार ट्रान्सफॉर्मर एक नवीन रचना, नवीन सामग्री आणि नवीन प्रक्रिया स्वीकारते, चांगली उष्णता अपव्यय स्थिती, लांब थर्मल लाइफ आणि अत्यंत मजबूत ओव्हरलोड क्षमता, ते 120%ओव्हरलोडपेक्षा जास्त काळ सुरक्षित आणि विश्वासार्हपणे कार्य करू शकते. जुन्या 23 वातावरणात, चाहत्यांना शीतकरण करण्याची आवश्यकता नाही आणि तरीही हे बर्‍याच काळासाठी संपूर्ण लोडवर कार्य करू शकते.

◆ सुरक्षा

एसजीबी 10 प्रकार पर्यावरण-अनुकूल ड्राई-टाइप ट्रान्सफॉर्मर हा आज उपलब्ध असलेल्या सर्वोच्च सुरक्षा कामगिरीचा ड्राय-प्रकार ट्रान्सफॉर्मर आहे, सर्व इन्सुलेशन सामग्री नॉनकॉम्बस्टेबल, स्वत: ची विझविणारी, विषारी नसलेली आहे आणि इपॉक्सी कास्ट उत्पादनांच्या तुलनेत 10% पेक्षा कमी ज्वलनशील पदार्थ आहे. इपॉक्सी कास्ट ट्रान्सफॉर्मर्स. एसजी (बी) 10 नवीन उत्पादन उच्च सुरक्षा आवश्यकता, दमट आणि गरम परिस्थिती आणि पॉवर, सबवे, जहाज, केमिकल.आणि मेटलर्जिकल इंडस्ट्रीज यासारख्या खराब वायुवीजन असलेल्या अनुप्रयोगांमध्ये उत्कृष्ट कामगिरी दर्शविते.

◆ उत्कृष्ट ओलावा प्रतिकार

एसजीबी 10 प्रकारातील पर्यावरण-अनुकूल ड्राय-प्रकार ट्रान्सफॉर्मरची एनओएमएक्स "इन्सुलेशन सिस्टम ओलावाच्या आक्रमणास प्रतिकार करण्यास सक्षम आहे. प्रगत व्हीपीएल उपकरणे आणि व्हॅक्यूम इम्प्रिग्नेशन तंत्रज्ञानाचे सहाय्य करणे. यू द्वारे ओळखले जाणारे उच्च-गुणवत्तेचे गर्भपात पूर्णपणे १ 180० च्या तापमानात बदलू शकते.

◆ लहान व्हॉल्यूम आणि फिकट वजन

एसजीबी 10 प्रकार पर्यावरण-अनुकूल ड्राय-प्रकार ट्रान्सफॉर्मर ड्युपॉन्ट नोमेक्स@ पेपरचा मुख्य इन्सुलेशन मटेरियल म्हणून वापरतो आणि ट्रान्सफॉर्मरच्या सर्वात लोकप्रिय बिंदूवर हायब्रीड इन्सुलेशन सिस्टम म्हणून वापरतो, त्याच क्षमतेच्या ट्रान्सफॉर्मर्समध्ये इपॉक्सी राळ कास्टच्या तुलनेत त्याचे आकार आणि वजन कमी करते.

◆ पर्यावरण संरक्षण

एसजीबी 10 प्रकार पर्यावरण-अनुकूल ड्राय-प्रकार ट्रान्सफॉर्मर त्याच्या सेवा आयुष्यानंतर विघटित आणि पुनर्वापर केला जाऊ शकतो, इपॉक्सी राळ कास्ट ड्राई-टाइप ट्रान्सफॉर्मर्सच्या दोषांवर मात करून विघटित होऊ शकत नाही आणि पर्यावरणाला राळ आणि काचेच्या फायबरच्या फ्यूजनला संपूर्ण सेवा आयुष्यात घनरूप होऊ शकत नाही.

◆ लीड वायर

हाय-व्होल्टेज आउटपुट टर्मिनल वळणाच्या वरच्या भागावर निश्चित केले जाते आणि टॅप वळणाच्या मध्यभागी स्थित आहे. पॉवर आउटेज झाल्यास, आउटपुट व्होल्टेज समायोजित करण्यासाठी कनेक्टिंग पीसद्वारे टॅप बदलला जातो. लो-व्होल्टेज आउटगोइंग टर्मिनल एक प्लेट प्रकारची प्रवाहकीय पट्टी आहे, जी बोल्ट्सद्वारे आउटगोइंग पट्टीशी विश्वसनीयरित्या जोडलेली आहे.

◆ संबंधित मानके

GB1094.11-2007 "ड्राय प्रकार ट्रान्सफॉर्मर्स"

जीबी/टी 10228-1997 "तांत्रिक मापदंड आणि

कोरड्या प्रकारच्या पॉवर ट्रान्सफॉर्मर्सची आवश्यकता "

जीबी/टी 17211-1998 "ड्राय टाइप पॉवर ट्रान्सफॉर्मर्ससाठी लोड मार्गदर्शक"

जेबी/टी 10088-2004 "6-220 केव्ही पॉवर ट्रान्सफॉर्मर्सची ध्वनी पातळी"

जीबी 4208-1993 "एन्क्लोजर्स (एलपी कोड) द्वारे प्रदान केलेल्या संरक्षणाची अंश"

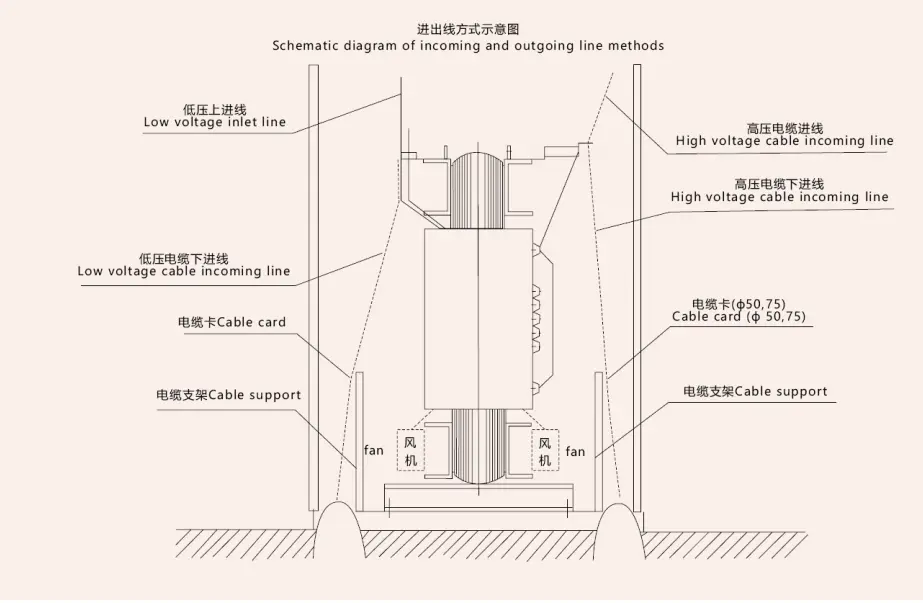

S एसजीबी 10 प्रकार पर्यावरण-अनुकूल ड्राई-टाइप ट्रान्सफॉर्मरचे स्वरूप आणि स्थापना परिमाण

10 10 केव्ही एसजीबी 10 प्रकार पर्यावरण-अनुकूल ड्राय-प्रकार ट्रान्सफॉर्मरचे तांत्रिक मापदंड
