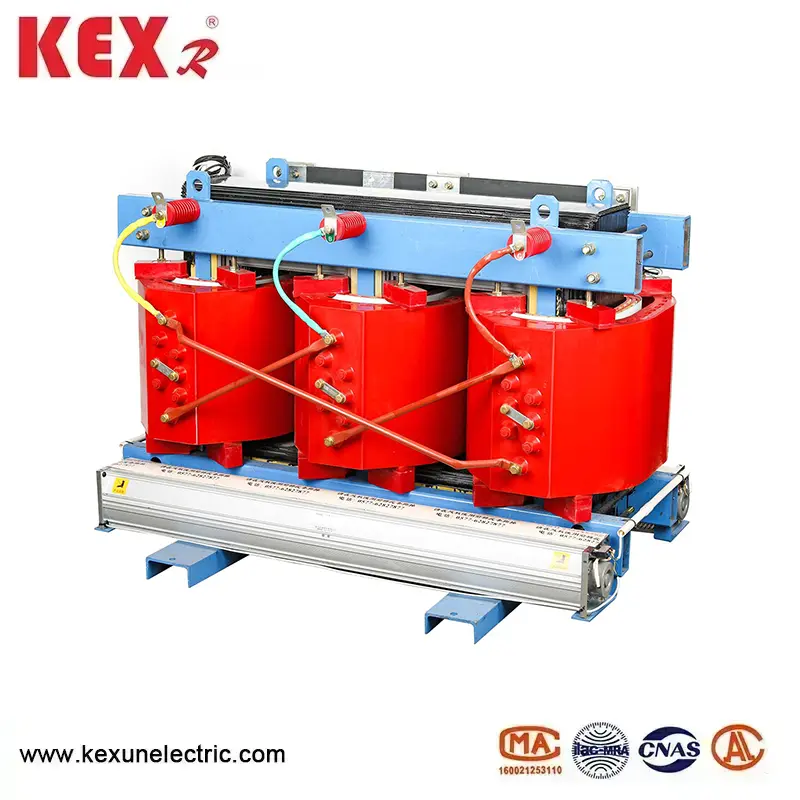

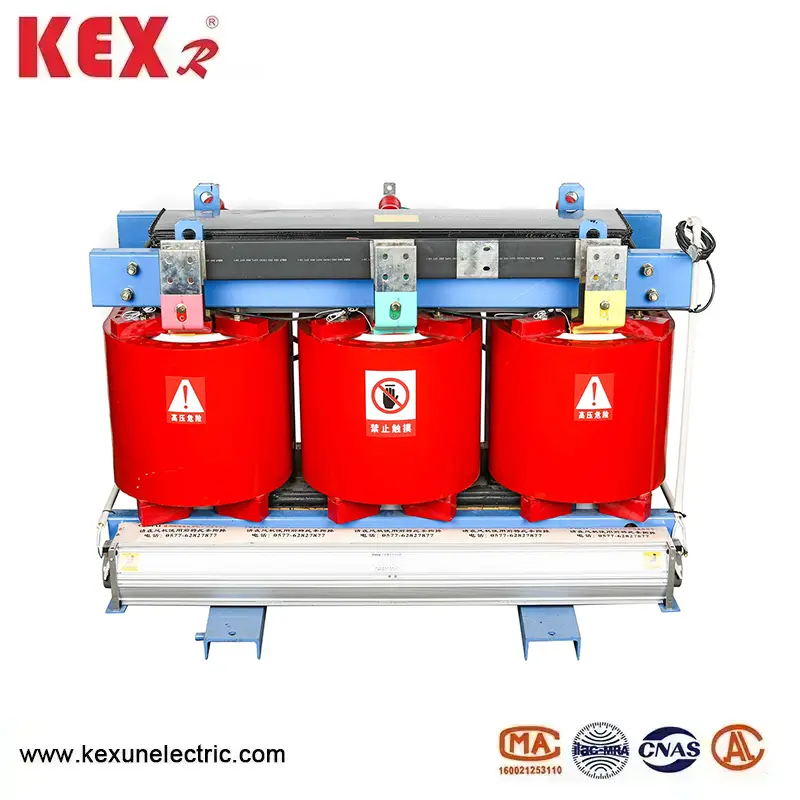

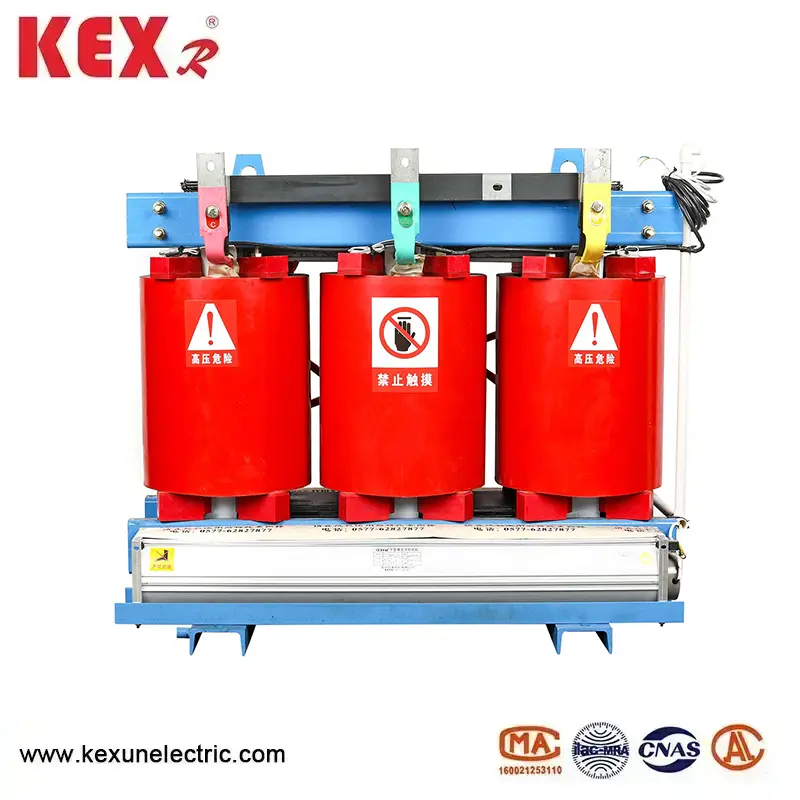

राळ इन्सुलेटेड ड्राय-प्रकार ट्रान्सफॉर्मर

SC एससीबी 10 प्रकार राळ इन्सुलेटेड ड्राय-प्रकार ट्रान्सफॉर्मरचे घटक

Re राळ इन्सुलेटेड ड्राय-प्रकार ट्रान्सफॉर्मरचा कोअर

लोखंडी कोर संपूर्ण झुकलेल्या संयुक्त संरचनेसह आयातित उच्च-गुणवत्तेच्या कोल्ड-रोल्ड सिलिकॉन स्टील शीट्सपासून बनलेले आहे. कोर कॉलम एफ-ग्रेड नॉन-विणलेल्या चिकट टेपसह जोडलेला आहे आणि लोखंडी कोरची पृष्ठभाग इपॉक्सी राळसह एन्केप्युलेटेड आहे जे-लॉस-लॉस, नो-लोड चालू आणि लोखंडी कोर आवाज कमी करण्यासाठी, क्लॅम्प्स आणि फास्टनर्सनी उत्पादनाची देखावा गुणवत्ता सुधारण्यासाठी विशेष पृष्ठभागावर उपचार केले आहेत.

V व्होल्टेज वळण

राळ इन्सुलेटेड ड्राई-टाइप ट्रान्सफॉर्मर ’चे लो-व्होल्टेज विंडिंग एक फॉइल स्ट्रक्चर स्वीकारते, जे वायर वळण वापरताना अक्षीय हेलिक्स कोनाची समस्या सोडवते, ज्यामुळे वळण अधिक संतुलित होते. त्याच वेळी, कॉइल उष्णता अपव्यय क्षमता वाढवते, एक अक्षीय कूलिंग एअर नलिका स्वीकारते. टीडीएमडी इपॉक्सी राळ प्रीप्रेगचा वापर विंडिंग थर दरम्यान केला जातो आणि संपूर्ण बरे आणि तयार होते.

◆ उच्च व्होल्टेज विंडिंग एससीबी 10 मालिका राळ इन्सुलेटेड ड्राय-प्रकार ट्रान्सफॉर्मर

हाय-व्होल्टेज विंडिंग फिलरसह इपॉक्सी राळसह व्हॅक्यूम कास्ट केले जाते, स्थानिक स्त्राव मोठ्या प्रमाणात कमी करते आणि कॉइलची विद्युत शक्ती सुधारते. वळणाच्या अंतर्गत आणि बाह्य भिंती काचेच्या फायबर जाळीच्या प्लेट्ससह दाखल केल्या जातात, कॉइलची यांत्रिक शक्ती वाढवते आणि अचानक शॉर्ट सर्किट्सचा प्रतिकार करण्याची उत्पादनाची क्षमता सुधारते, कोल कधीही क्रॅक होत नाही.

◆ उत्पादन प्रक्रिया

एससीबी 10 प्रकार राळ इन्सुलेटेड ड्राई-टाइप ट्रान्सफॉर्मरची कॉइल उच्च-परिशुद्धता विंडिंग मशीनवर जखमेची आहे आणि लो-व्होल्टेज विंडिंग फॉइल विंडिंग स्ट्रक्चरचा अवलंब करते. जेव्हा ट्रान्सफॉर्मर क्षमता मोठी असते, तेव्हा तेथे वायुवीजन नलिका असते. वळण पूर्ण झाल्यानंतर, व्हॅक्यूम कोरडे होते आणि संपूर्ण ओतणे आणि उपचार प्रक्रिया प्रक्रियेच्या आवश्यकतेनुसार पूर्णपणे चालविली जाते, सर्व प्रक्रियेचे काटेकोरपणे परीक्षण करणे आणि परिस्थितीनुसार समायोजित करणे आवश्यक आहे. ओतण्याची अचूक उत्पादन प्रक्रिया सुनिश्चित करते की कॉइलमध्ये फुगे किंवा व्हॉईड नाहीत, परिणामी ट्रान्सफॉर्मरचे उच्च-गुणवत्तेचे ऑपरेशन होते.

◆ तापमान नियंत्रण प्रणाली आणि एअर कूलिंग सिस्टम

क्रॉस फ्लो टॉप उड्डाण करणारे हवाई परिवहन फॅन स्वीकारले जाते, ज्यामध्ये एससीबी 10 प्रकार रेझिन इन्सुलेटेड ड्राई-टाइप ट्रान्सफॉर्मरची ओव्हरलोड क्षमता वाढवते., तापमान नियंत्रण एक बुद्धिमान तापमान नियंत्रक स्वीकारते, जे ट्रान्सफॉर्मर ऑपरेशनची सुरक्षितता आणि विश्वासार्हता सुधारते.

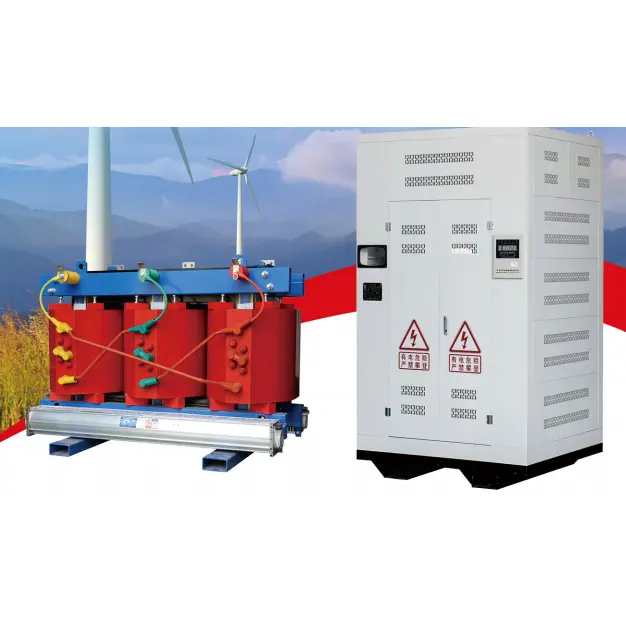

Cas केसिंग आणि आउटपुट बसबारचे संरक्षण करा

संरक्षक शेल ट्रान्सफॉर्मरसाठी पुढील सुरक्षा संरक्षण प्रदान करते, आयपी 20, एलपी 23 इत्यादींच्या संरक्षण पातळीसह, शेल मटेरियलमध्ये कोल्ड-रोल्ड स्टील प्लेट, स्टेनलेस स्टील प्लेट इत्यादींचा समावेश आहे, वापरकर्त्यांकडून निवडण्यासाठी, लो व्होल्टेज आउटगोइंग लाइन मानक बसबार वापरतात, दोन्ही बाजू आणि शीर्ष आउटगोइंग पद्धती वापरल्या जाऊ शकतात.

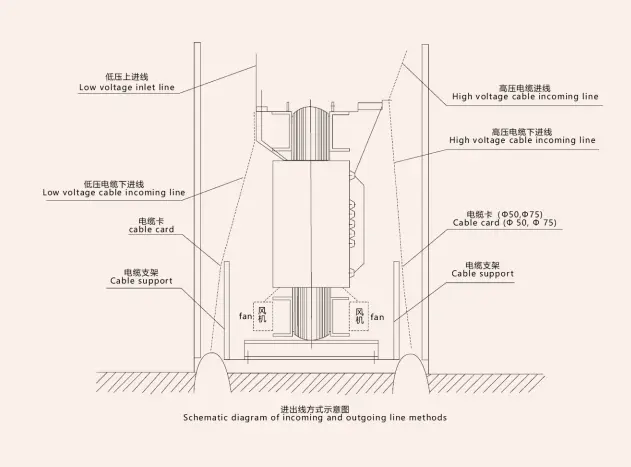

◆ ट्रान्सफॉर्मर आउटगोइंग लाइन पद्धत

पारंपारिक आउटगोइंग लाइन, मानक बंद बसबार आणि मानक साइड आउटगोइंग लाइन वेगवेगळ्या इंटरफेस फॉर्मनुसार तयार केल्या जाऊ शकतात आणि विशेष आउटगोइंग पद्धती देखील वापरकर्त्याच्या आवश्यकतांनुसार डिझाइन केल्या जाऊ शकतात.

◆ संबंधित मानके आणि पॅरामीटर्स

GBT10228-2015.GB1094.11-2007

जेबीटी 10088-2004, जीबी 4208-1993

रेट केलेले उच्च व्होल्टेज: 10 (11,10.5,6.6,6.3,6) केव्ही

रेट केलेले लो व्होल्टेज: 0.4 केव्ही

कनेक्शन गट: डायन 11 किंवा यिनो

उच्च व्होल्टेज टॅप श्रेणी: + 5 किंवा + 2x2.5%

इन्सुलेशन लेव्हल: एलएल 75 एसी 35/एलआय 0 एसी 5

वारंवारता: 50 हर्ट्ज

Sc एससीबी 10 प्रकार राळ इन्सुलेटेड ड्राई-टाइप ट्रान्सफॉर्मरचे स्वरूप आणि स्थापना परिमाण

10 10 केव्ही एससीबी 10 प्रकार राळ इन्सुलेटेड ड्राई-टाइप ट्रान्सफॉर्मरचे तांत्रिक मापदंड
