अधिकाधिक ग्राहक C-GIS का निवडतात?

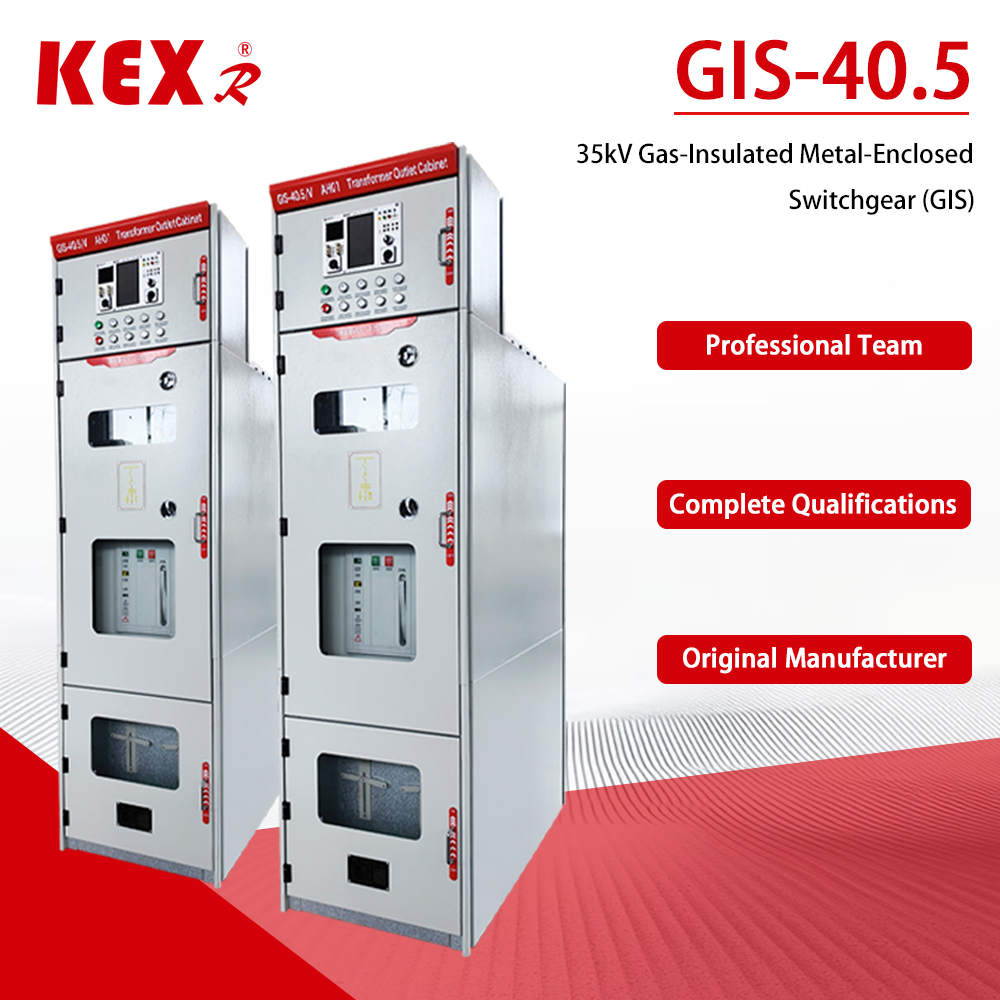

C-GIS म्हणजे काय?

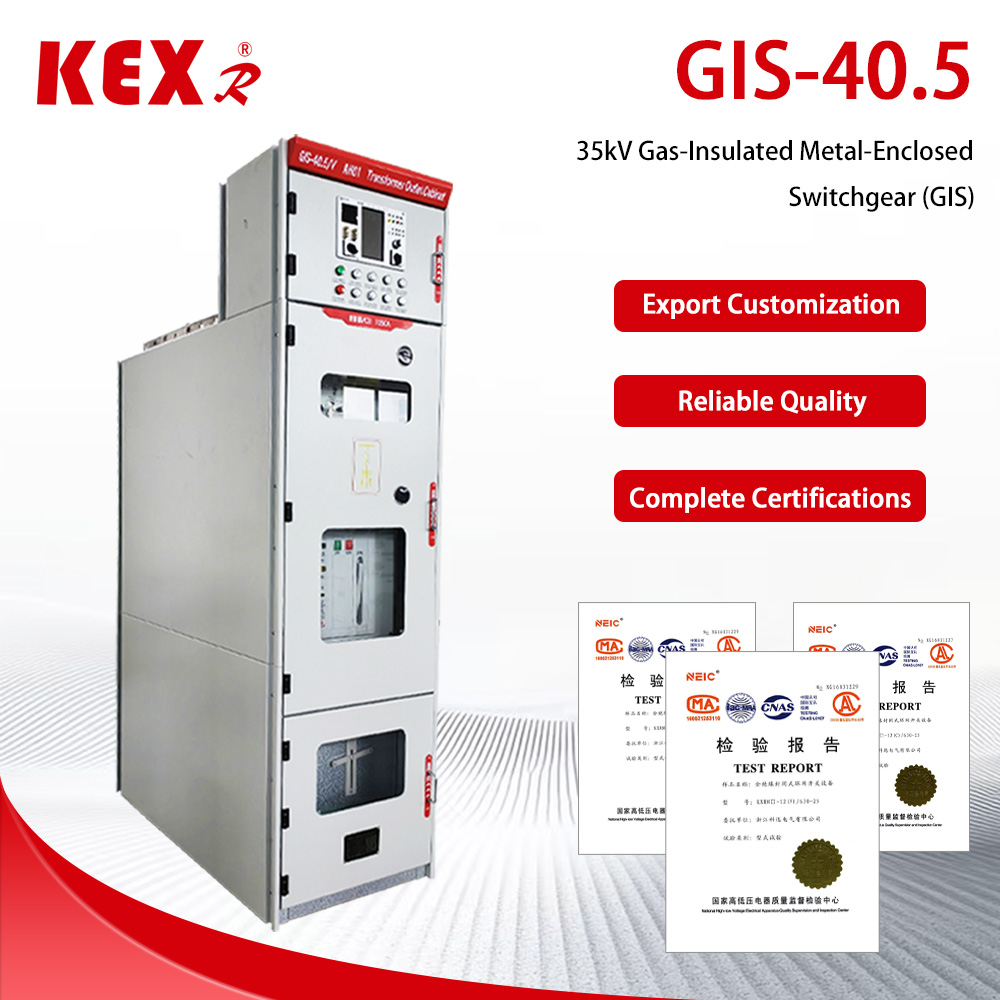

द40.5kV C-GIS कॅबिनेट(35kV सिस्टीममध्ये सामान्य) हे GIS तंत्रज्ञानाचा मध्यम व्होल्टेज क्षेत्रापर्यंतचा यशस्वी विस्तार आहे. त्याची मूळ रचना संकल्पना खालीलप्रमाणे आहे:

1. पूर्ण सीलबंद रचना: सर्व उच्च-व्होल्टेज थेट भाग स्टेनलेस स्टील प्लेट्सद्वारे वेल्डेड केलेल्या सीलबंद गॅस बॉक्समध्ये बंद केले जातात, जे बाह्य वातावरणापासून पूर्णपणे वेगळे असतात.

2.गॅस इन्सुलेशन: हवा इन्सुलेटिंग माध्यम म्हणून बदलण्यासाठी गॅस बॉक्स इन्सुलेट गॅसने भरलेला असतो. सामान्य इन्सुलेट गॅसमध्ये हे समाविष्ट आहे:

3.SF (सल्फर हेक्साफ्लोराइड): पारंपारिक मुख्य प्रवाहात उत्कृष्ट इन्सुलेशन कार्यप्रदर्शन आहे, परंतु त्याच्या उच्च हरितगृह परिणामामुळे ते पर्यावरणीय दबावाला सामोरे जात आहे.

4.पर्यावरण संरक्षण वायू: "दुहेरी कार्बन" चे उद्दिष्ट पूर्ण करण्यासाठी बाजाराने हरित विकासाला प्रोत्साहन देण्यासाठी कोरडी हवा, नायट्रोजन (N) किंवा नवीन पर्यावरण संरक्षण वायूचा पर्याय म्हणून अवलंब करण्यास सुरुवात केली.

5.व्हॅक्यूम सर्किट ब्रेकर: स्विचगियरचा कोर सर्किट ब्रेकर सामान्यतः सर्किटचे कनेक्शन आणि डिस्कनेक्शन पूर्ण करण्यासाठी व्हॅक्यूम सर्किट ब्रेकरचा अवलंब करतो.

6.मॉड्युलर डिझाइन: उत्पादन अनेक मानक मॉड्यूल्सचे बनलेले आहे (जसे की सर्किट ब्रेकर मॉड्यूल आणि बस मॉड्यूल), जे लवचिकपणे फील्डमध्ये एकत्र केले जाऊ शकतात आणि सहजपणे विस्तारित केले जाऊ शकतात.

मुख्य फायदे आणि लागू परिस्थिती

पारंपारिक (एअर इन्सुलेटेड पॅनेल) च्या तुलनेत, 40.5kV C-GIS चे खालील उत्कृष्ट फायदे आहेत, परंतु त्याच्या उच्च प्रारंभिक खर्चाकडे देखील लक्ष देणे आवश्यक आहे:

1. कॉम्पॅक्ट रचना, जागा वाचवते: गॅस इन्सुलेशन कार्यप्रदर्शन हवेपेक्षा खूप चांगले असल्याने, कॅबिनेटचा आकार मोठ्या प्रमाणात कमी झाला आहे. त्याच स्पेसिफिकेशनच्या AIS च्या तुलनेत, C-GIS ने व्यापलेले क्षेत्र 50% पेक्षा जास्त किंवा अगदी 76% पर्यंत कमी केले जाऊ शकते, जे विशेषत: घट्ट जमीन संसाधनांसह शहरी सबस्टेशनसाठी योग्य आहे.

2. मजबूत पर्यावरणीय अनुकूलता, सुरक्षितता आणि विश्वासार्हता: पूर्णपणे सीलबंद डिझाइन उच्च उंची, आर्द्रता, मीठ धुके, प्रदूषण आणि संक्षेपण यांसारख्या कठोर वातावरणाचा प्रतिकार करण्यास सक्षम करते. थेट भाग उघड होत नाहीत आणि सुरक्षितता जास्त आहे. शून्य गेज दाब (गॅस गळती) अंतर्गत देखील, एक विशिष्ट इन्सुलेशन पातळी अजूनही राखली जाऊ शकते.

3.मुळात देखभाल-मुक्त, ऑपरेशन आणि देखभाल खर्च कमी करणे: कारण मुख्य घटक बाह्य वातावरणापासून वेगळे असतात, ते मुळात धूळ आणि आर्द्रतेने प्रभावित होत नाहीत, मूलभूत देखभाल-मुक्त पातळीपर्यंत पोहोचतात.

4.उच्च प्रारंभिक गुंतवणूक: अधिक अत्याधुनिक सामग्री आणि प्रक्रिया (जसे की स्टेनलेस स्टील, रोबोट वेल्डिंग, हेलियम गळती शोधणे इ.) वापरल्यामुळे, C-GIS ची प्रारंभिक खरेदी किंमत सहसा AIS पेक्षा जास्त असते.

या फायद्यांसह, C-GIS नवीन ऊर्जा निर्मिती (फोटोव्होल्टेइक, पवन ऊर्जा) बूस्टर स्टेशन्स, शहरी वितरण नेटवर्क परिवर्तन, रेल्वे संक्रमण, उंच इमारती, औद्योगिक आणि खाण उपक्रम, डेटा केंद्रे आणि कठोर वातावरणात (जसे की उच्च उंची, किनारी क्षेत्र आणि उच्च प्रदूषण औद्योगिक क्षेत्र) मध्ये मोठ्या प्रमाणावर वापरले जाते.

स्ट्रक्चरल आणि डिझाइन वैशिष्ट्ये

संपूर्ण जीवन चक्रात उपकरणांची सुरक्षितता आणि विश्वासार्हता सुनिश्चित करण्यासाठी (30 वर्षांपर्यंत किंवा त्याहूनही अधिक),40.5kV C-GIS स्ट्रक्चरल डिझाइन आणि मॅन्युफॅक्चरिंग तंत्रज्ञानामध्ये खालील वैशिष्ट्ये आहेत:

1.उच्च-स्तरीय संरक्षण: एअर बॉक्सची संरक्षण पातळी साधारणपणे IP67 पर्यंत पोहोचते, जी अल्पकालीन विसर्जनाच्या प्रभावाचा प्रतिकार करू शकते.

2.प्रिसिजन वेल्डिंग प्रक्रिया: गॅस बॉक्स सामान्यतः 3 मिमीच्या जाडीसह 304 स्टेनलेस स्टील प्लेटचा बनलेला असतो, जो वेल्डची मजबुती आणि घट्टपणा सुनिश्चित करण्यासाठी रोबोटद्वारे स्वयंचलितपणे लेसर वेल्डेड केला जातो.

3.सकट गळती शोधणे: उत्पादनानंतर, SF गॅसचा वार्षिक गळती दर ≤0.1% आहे आणि काही उच्च श्रेणीची उत्पादने ≤0.01% पर्यंत पोहोचू शकतात याची खात्री करण्यासाठी उच्च-परिशुद्धता हेलियम मास स्पेक्ट्रोमीटर लीक डिटेक्टरचा वापर केला जाईल.

4.बुद्धिमान एकीकरण: इंटेलिजेंट जीआयएस कॅबिनेटच्या नवीन पिढीमध्ये तापमान, आंशिक डिस्चार्ज, यांत्रिक वैशिष्ट्ये इ. असे अंगभूत सेन्सर्स आहेत, जे रिअल-टाइम स्टेट मॉनिटरिंग, रिमोट कंट्रोल आणि फॉल्ट लवकर चेतावणीला समर्थन देतात आणि स्मार्ट ग्रिड साकारण्याचा एक महत्त्वाचा भाग आहे.
