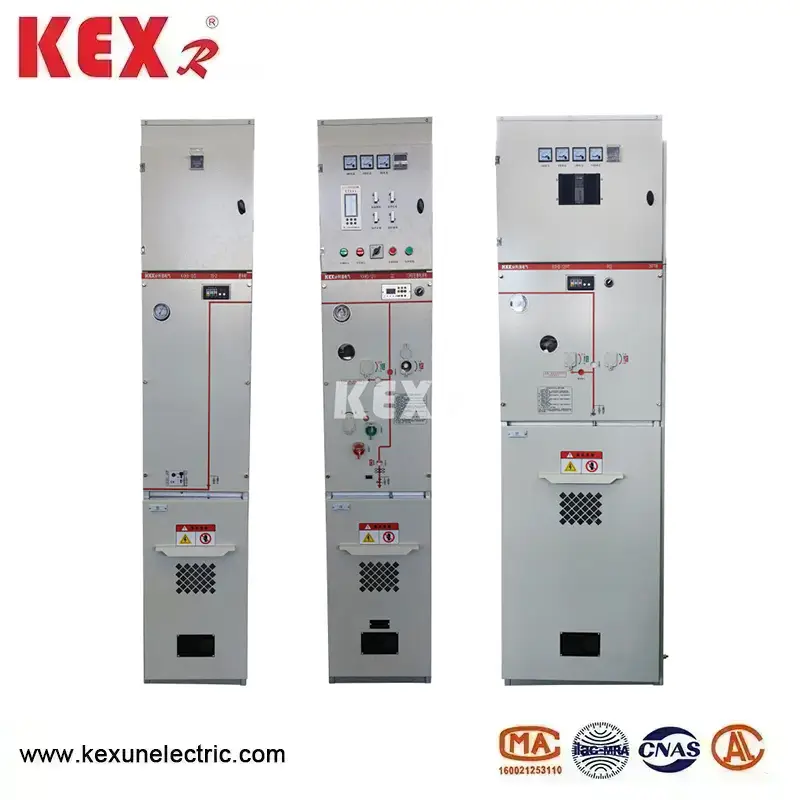

पर्यावरण अनुकूल गॅस इन्सुलेट स्विचगियर कॅबिनेट
चायना फॅक्टरी केक्सन इलेक्ट्रिक कं, लिमिटेड द्वारा निर्मित पर्यावरणपूरक गॅस इन्सुलेट स्विचगियर कॅबिनेटमध्ये साधी रचना, लवचिक ऑपरेशन, विश्वासार्ह इंटरलॉकिंग आणि सोयीस्कर स्थापना ही वैशिष्ट्ये आहेत आणि विशेषत: शहरी निवासी भागात वीज वितरणासाठी उपयुक्त आहे, लहान दुय्यम सबस्टेशन्स, स्विचिंग करण्यायोग्य शाखा आणि औद्योगिक स्टेशन्स, सी-बॉक्स आणि औद्योगिक स्टेशन. खाण उपक्रम, शॉपिंग मॉल्स, विमानतळ, भुयारी मार्ग, पवन ऊर्जा निर्मिती, रुग्णालये, स्टेडियम, रेल्वे, बोगदे आणि इतर ठिकाणे.
मॉडेल: KXHB-12
ब्रँड: केईएक्सआर
मॉडेल: KXHB-12
ब्रँड: केईएक्सआर

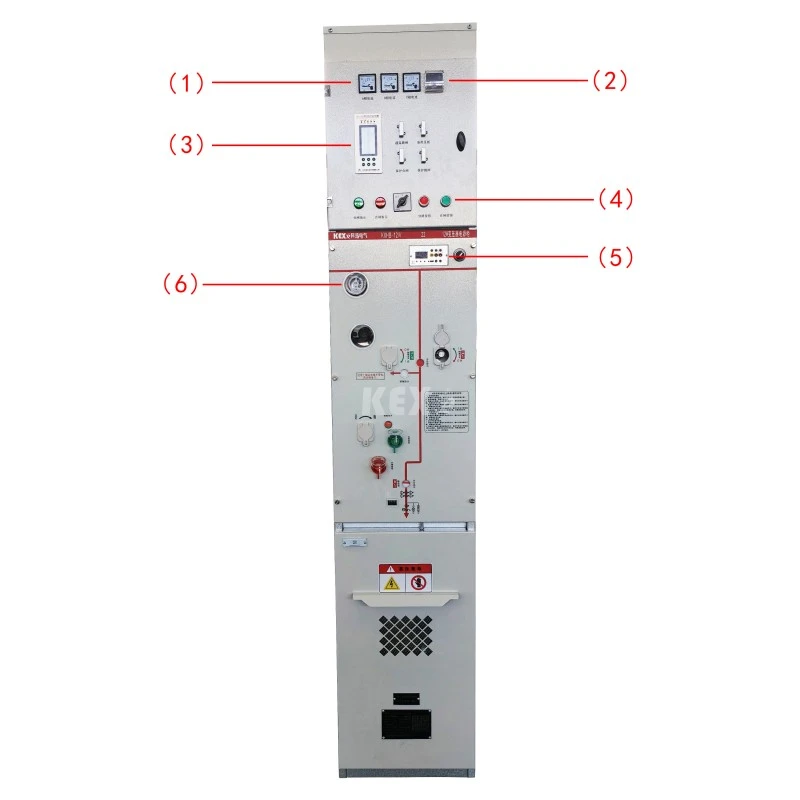

● घटक

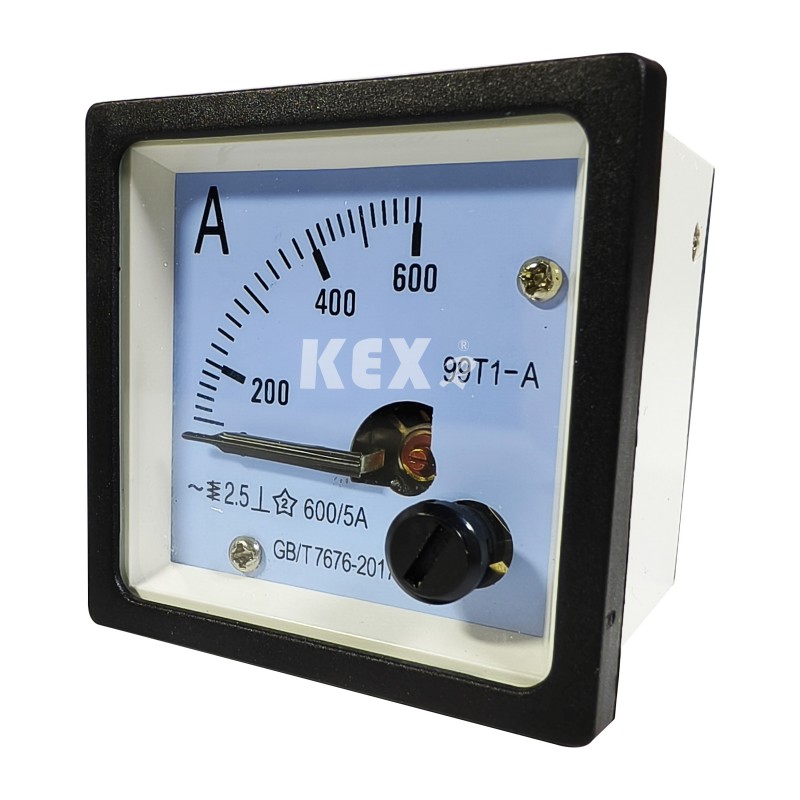

1.Ammeter

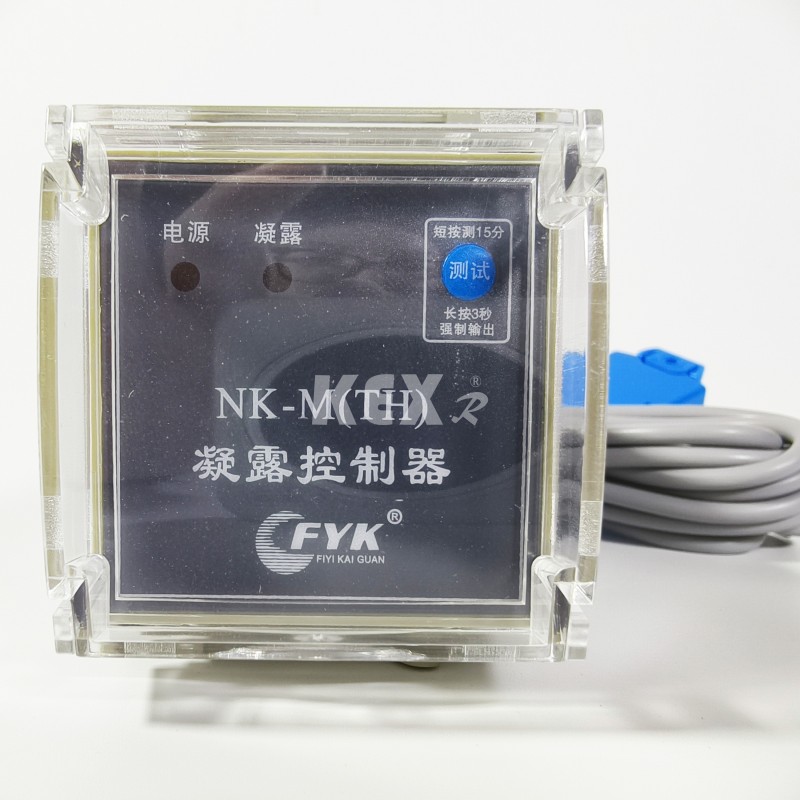

2.संक्षेपण नियंत्रक

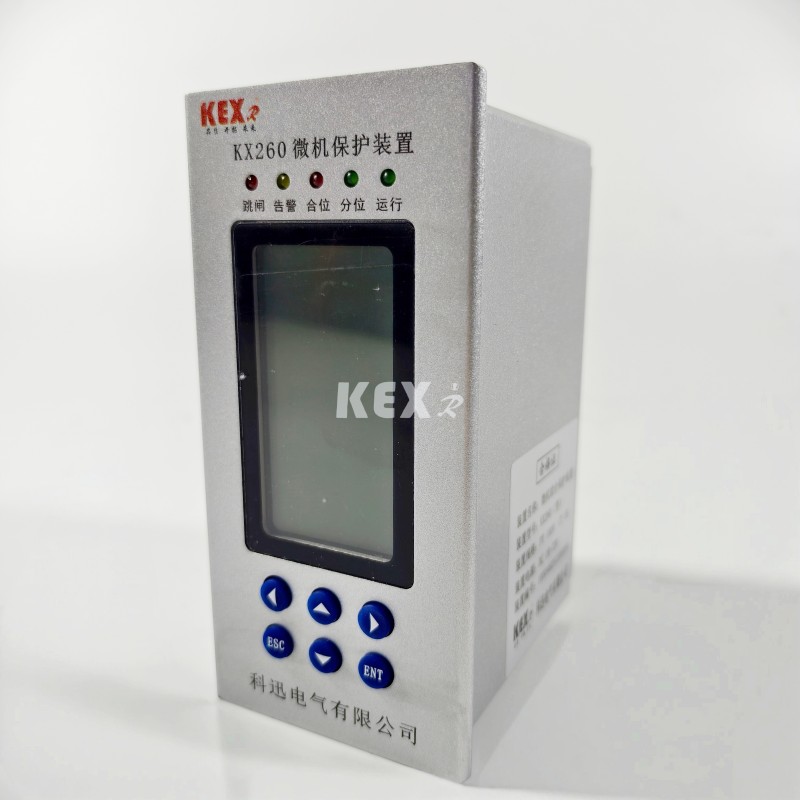

3.मायक्रो कॉम्प्युटर संरक्षण उपकरण

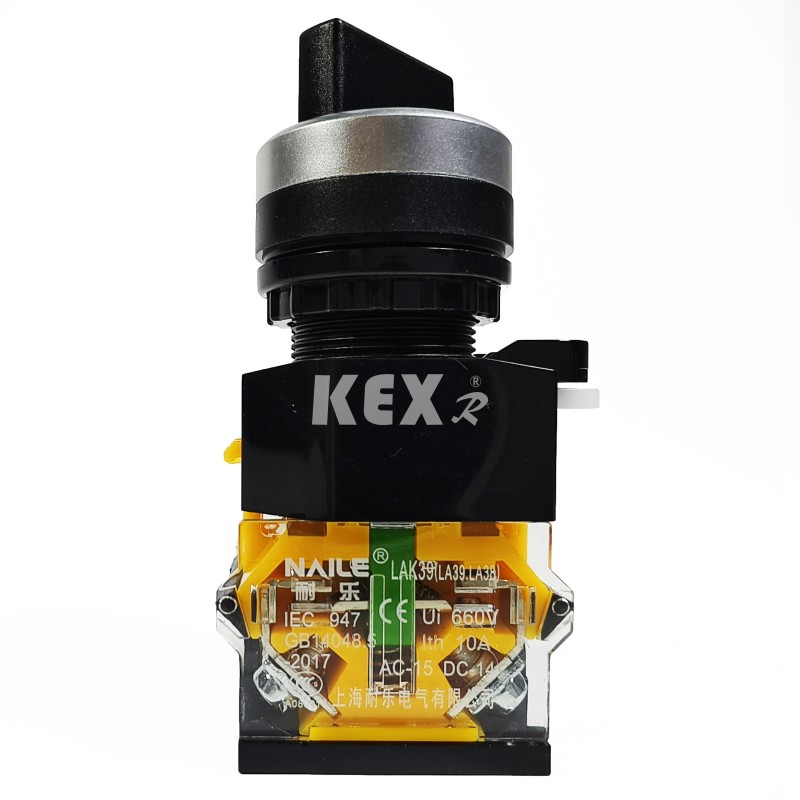

4. बटण

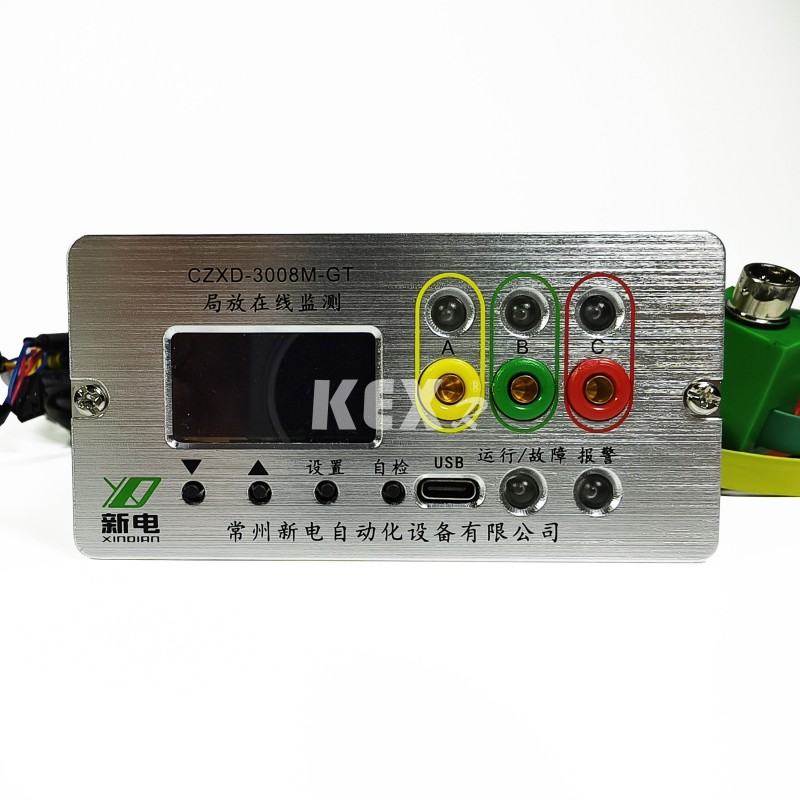

5.आंशिक डिस्चार्ज डिटेक्टर

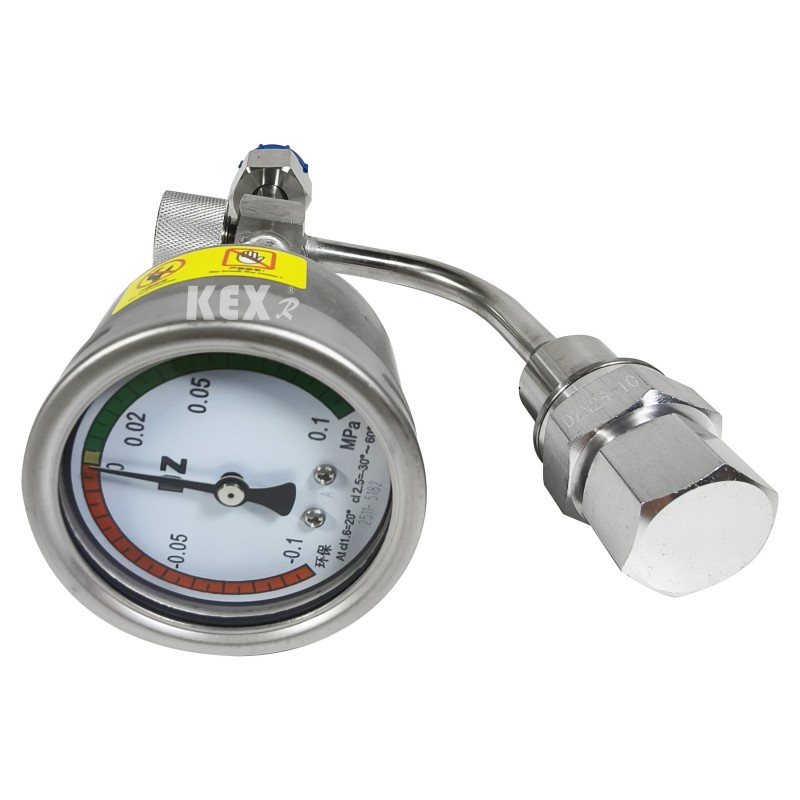

6. बॅरोमीटर

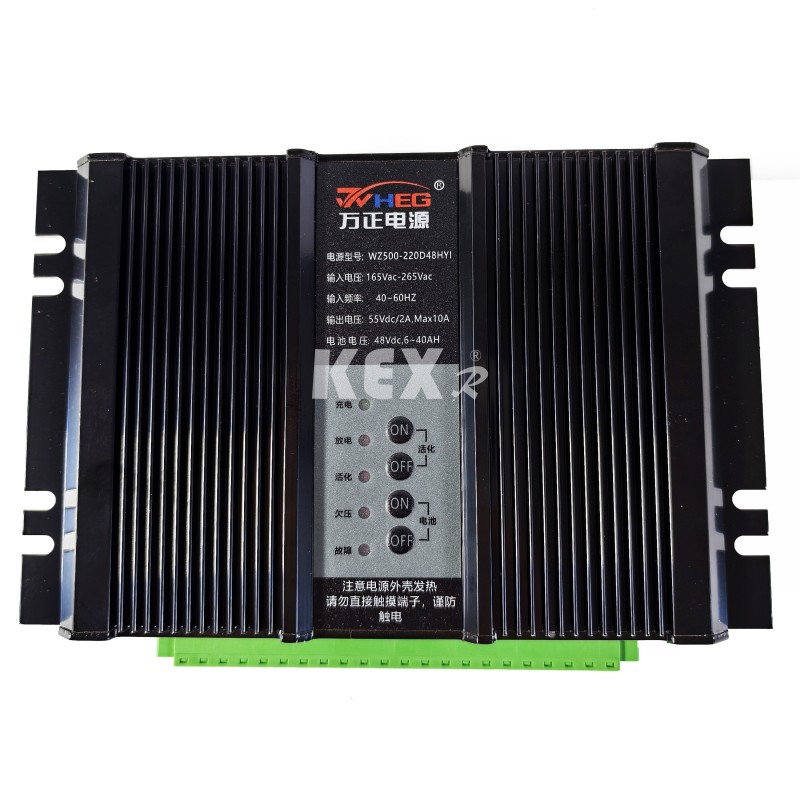

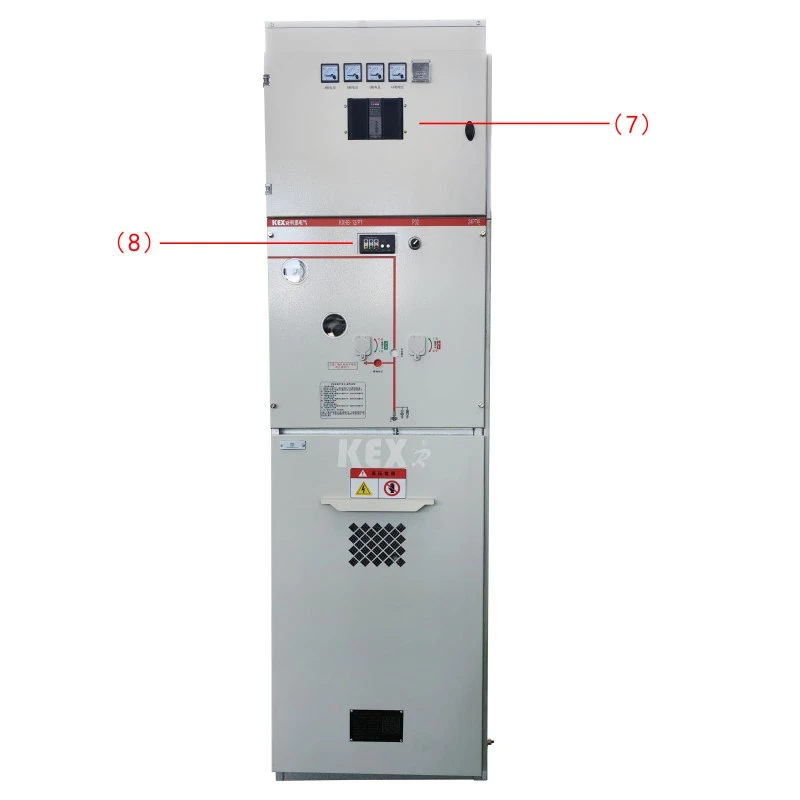

7. वीज पुरवठा

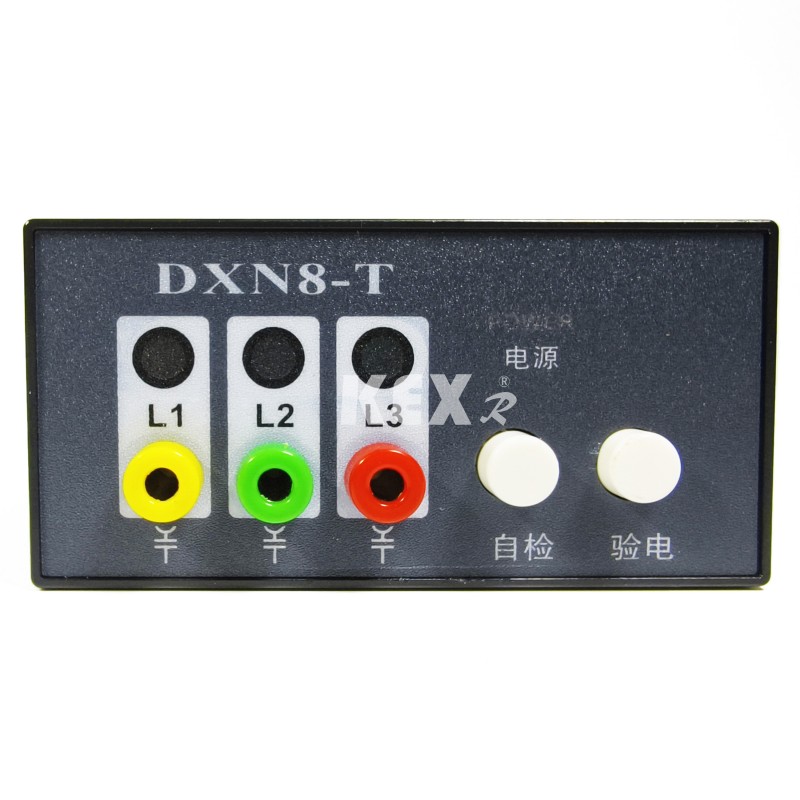

8. चार्ज केलेला डिस्प्ले

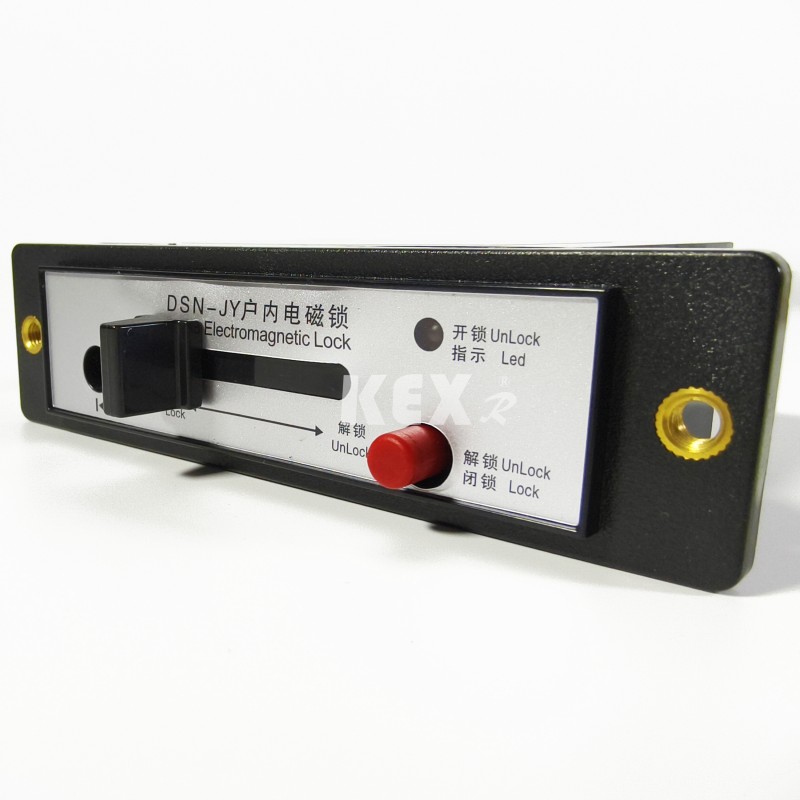

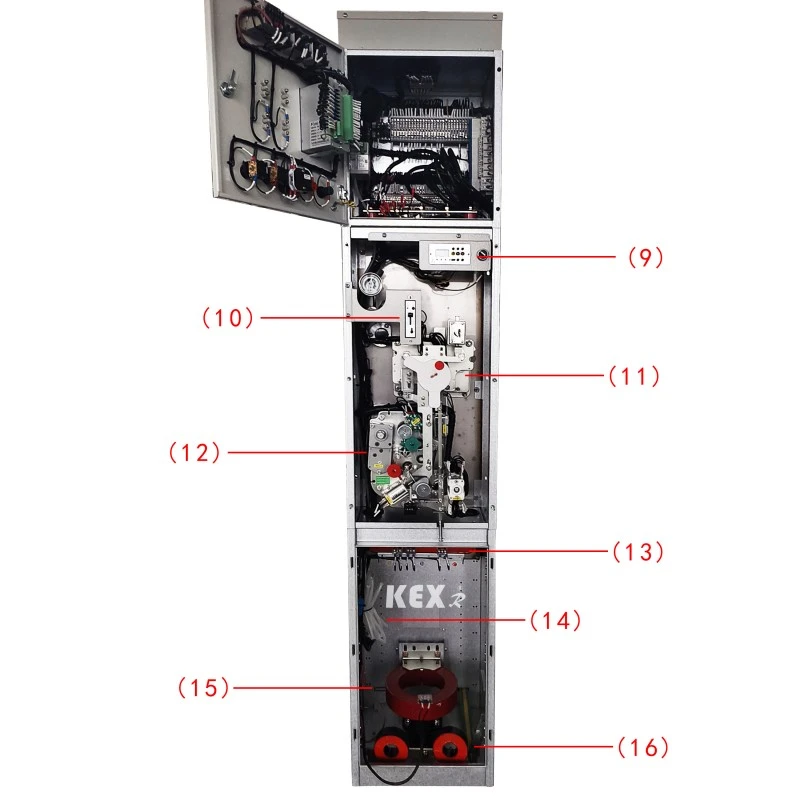

10. इलेक्ट्रोमॅग्नेटिक लॉक

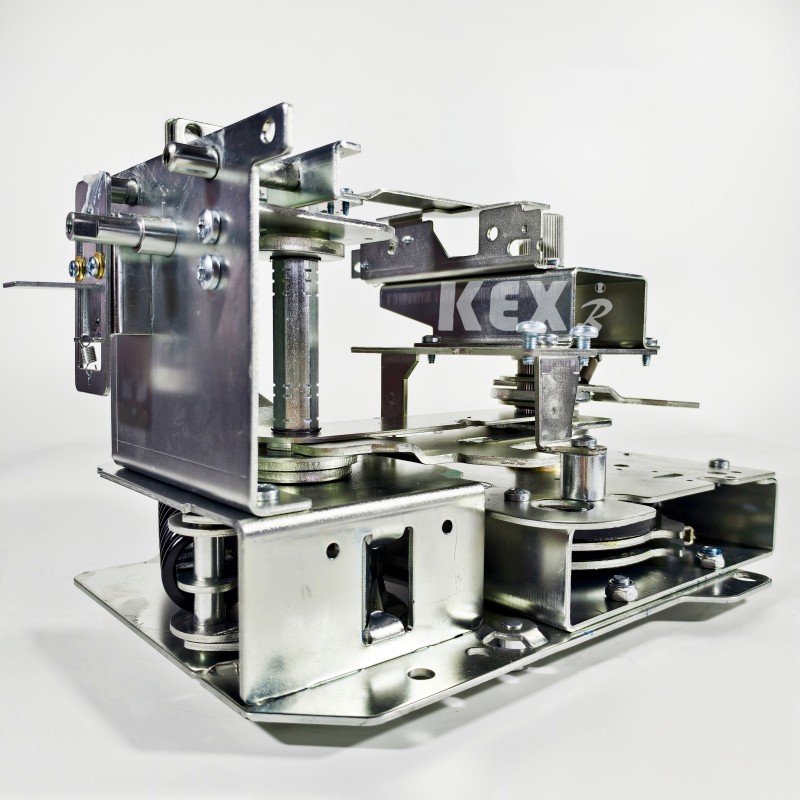

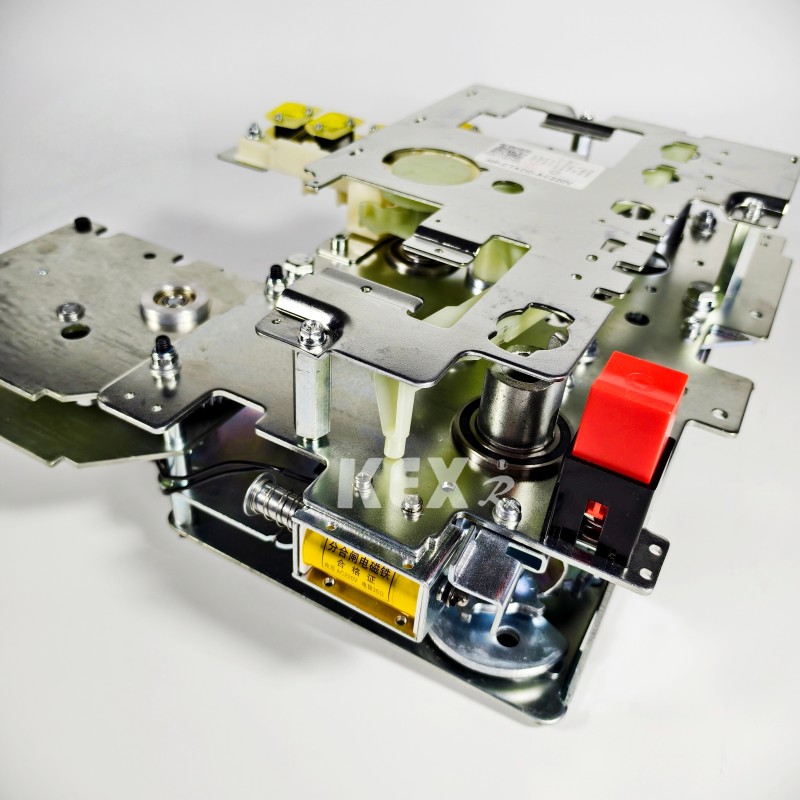

11. मॅन्युअल ऑपरेटिंग यंत्रणा
12.इलेक्ट्रिक ऑपरेटिंग यंत्रणा

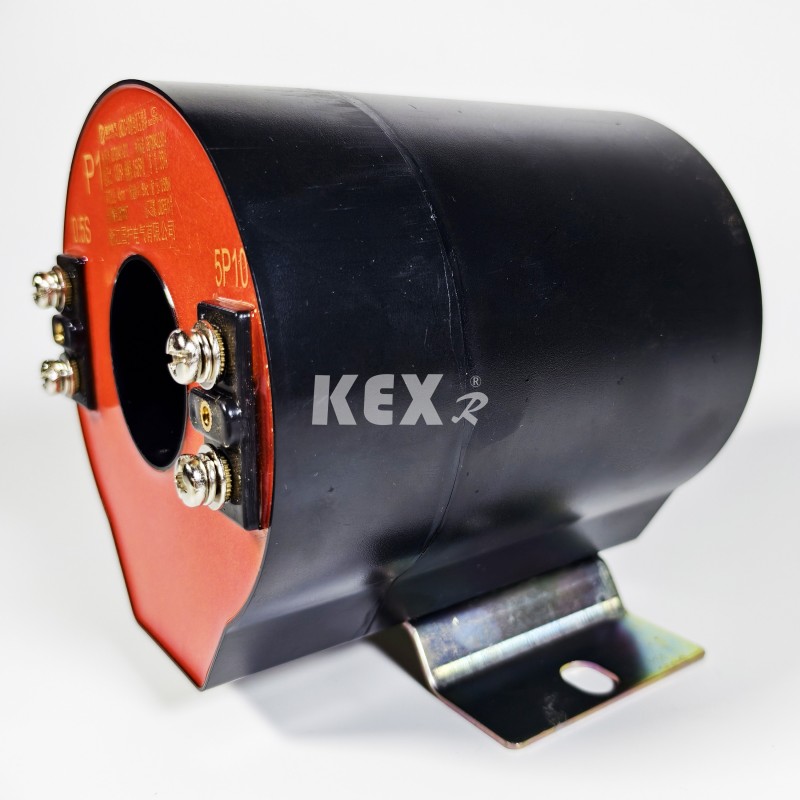

16. सीटी

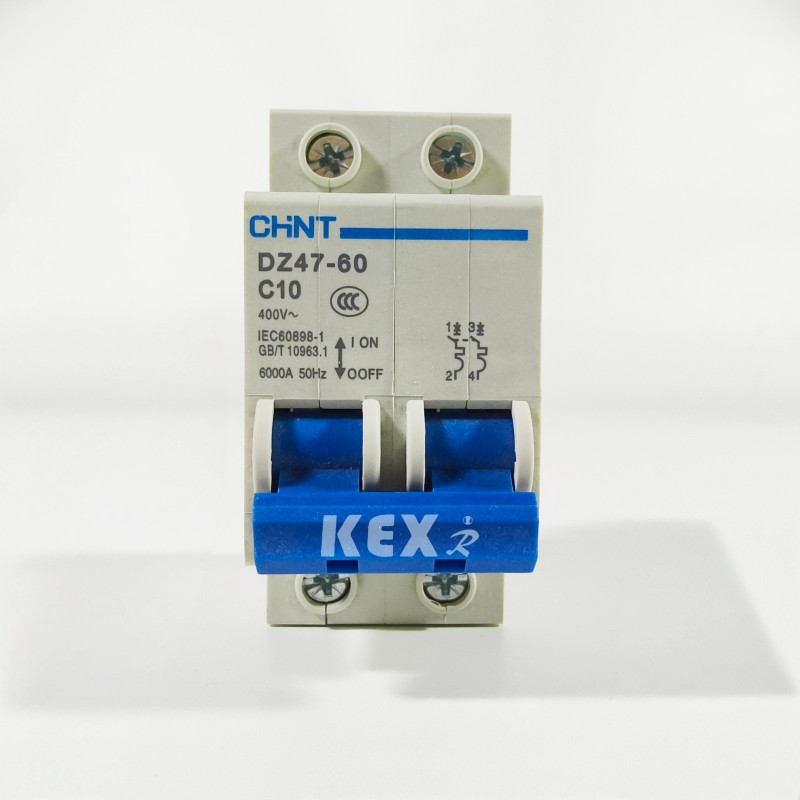

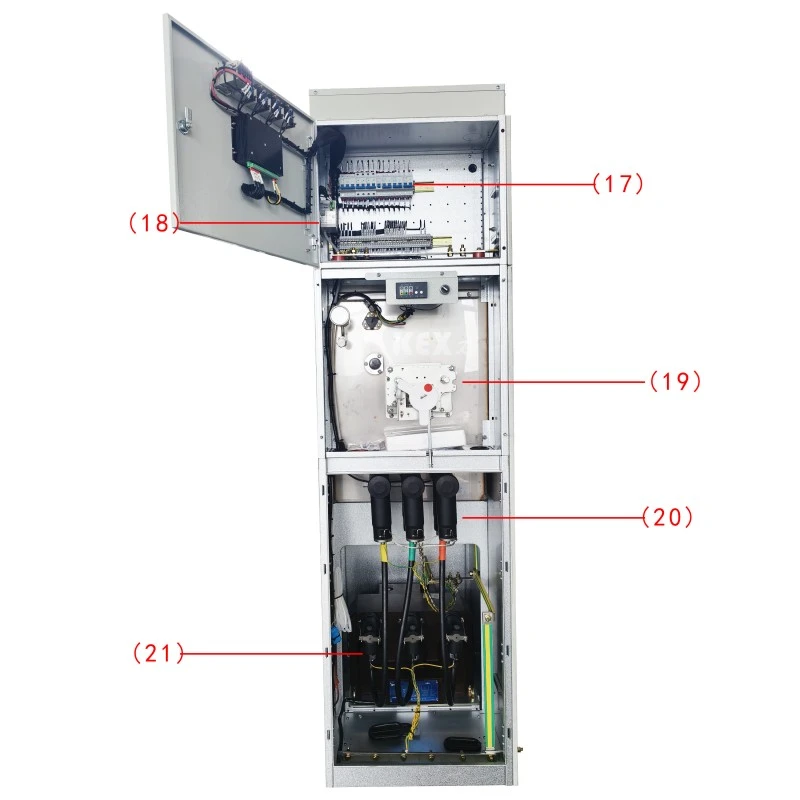

17.MCB

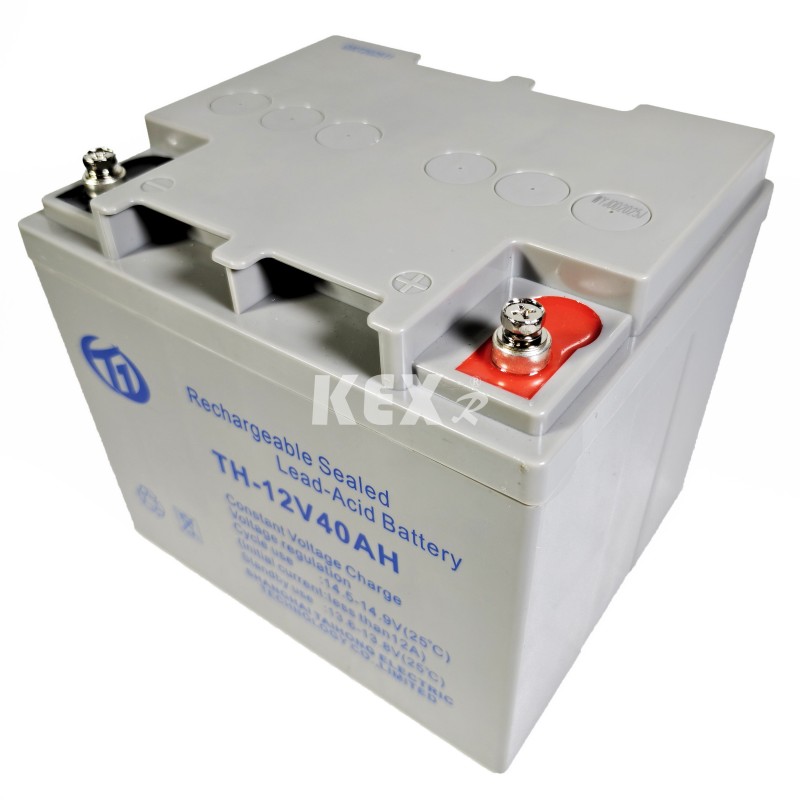

18. स्टोरेज बॅटरी

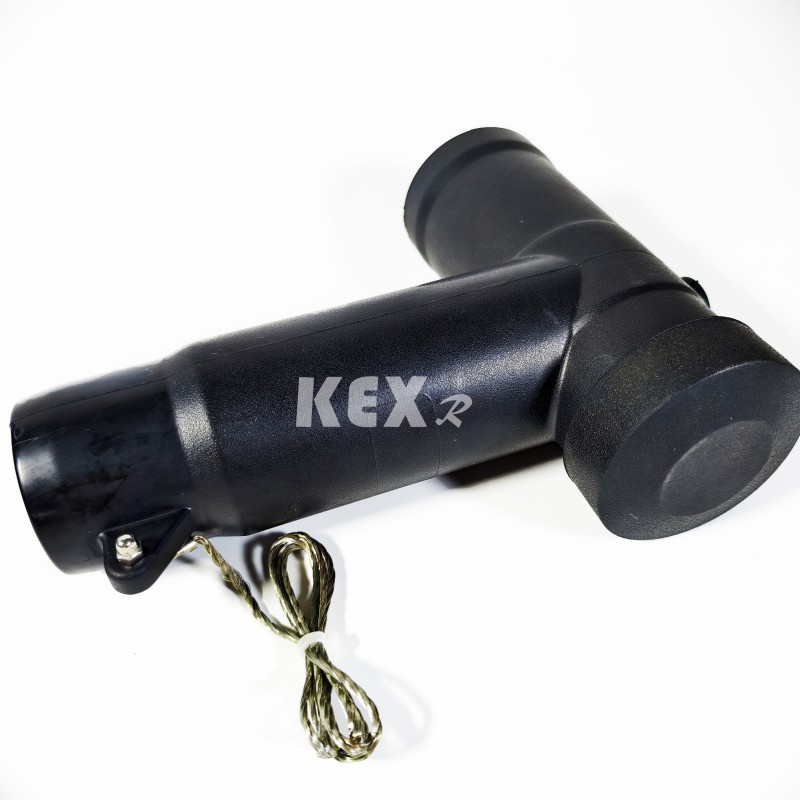

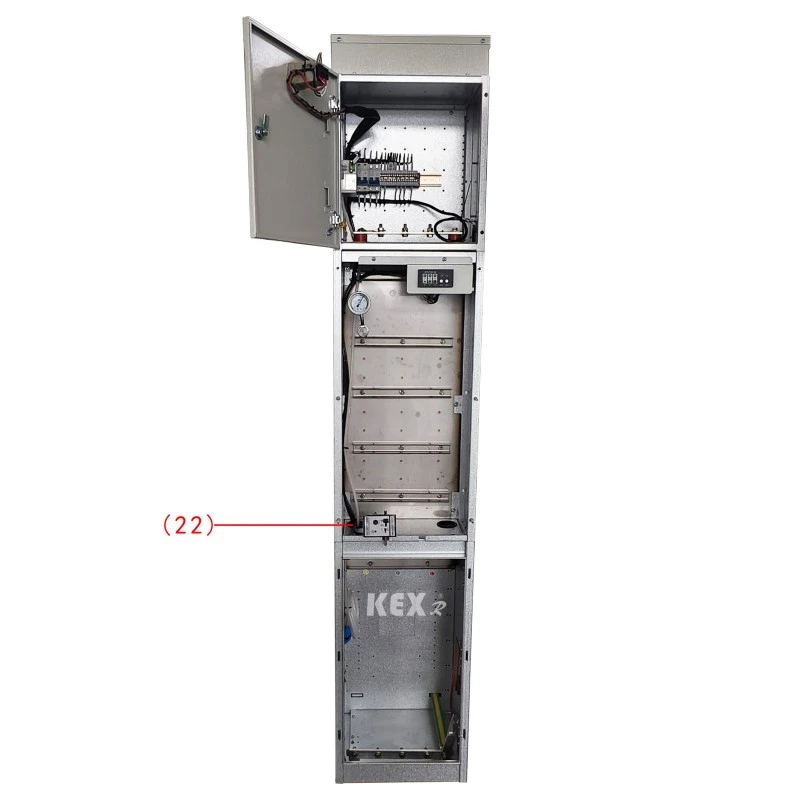

20. केबल प्लग
● वापराच्या अटी
◆ तापमान ：-25~45℃
◆ कमाल दैनिक तापमान: 35℃
◆ IP पदवी: चार्ज केलेले बॉडी सील IP67, कॅबिनेट शेल IP4x स्विच करा
◆पर्यावरण अनुकूल गॅस इन्सुलेट स्विचगियर कॅबिनेटच्या आजूबाजूची हवा संक्षारक ज्वलनशील वायू आणि पाण्याच्या वाफेने स्पष्टपणे प्रदूषित होऊ नये.
◆ कोणतेही वारंवार हिंसक कंपनाचे ठिकाण नाही आणि कठोर भागांखाली कठोरता डिझाइन विविध आवश्यकता पूर्ण करते.
● मानके
KXHB-12 प्रकारचे पर्यावरणपूरक गॅस इन्सुलेट स्विचगियर कॅबिनेट खालील मानकांची पूर्तता करते
◆ उच्च-व्होल्टेज स्विचगियर आणि कंट्रोलगियरसाठी GB/T 1022 मानकांच्या सामान्य तांत्रिक आवश्यकता. ◆ GB/T39063640.5kV AC मेटल बंदिस्त स्विचगियर आणि नियंत्रण उपकरणे.
◆ GB/T1985 हाय-व्होल्टेज एसी अलग करणारे स्विच आणि ग्राउंडिंग स्विच
◆ GB/T38043.6-40.5kV AC उच्च-व्होल्टेज लोड स्विच
◆ GB/T1984 हाय-व्होल्टेज AC सर्किट ब्रेकर
◆ GB/T4208 शेल संरक्षण पातळीचा IP कोड
◆ GB/T7354 आंशिक डिस्चार्ज मापन
◆ GB/T311.1 इन्सुलेशन समन्वय भाग 1: व्याख्या, तत्त्वे आणि नियम
● पर्यावरणपूरक गॅस इन्सुलेट स्विचगियर कॅबिनेटचे तांत्रिक पॅरामीटर सारणी
◆ सर्किट ब्रेकर कॅबिनेट
|
आयटम |
युनिट |
डेटा |
|||
|
रेट केलेले व्होल्टेज |
केव्ही |
12 |
|||
|
रेट केलेली वारंवारता |
HZ |
50 |
|||
|
रेट केलेले इन्सुलेट पातळी |
1 मिनिट कामाची वारंवारता सहन करते व्होल्टेज |
ग्रूड करण्यासाठी, फेज ते फेज |
केव्ही |
42 |
|
|
ब्रेक |
48 |
||||
|
लाइटिंग आवेग व्होल्टेजचा सामना करते (पीक) |
ग्रूड करण्यासाठी, फेज ते फेज |
केव्ही |
75 |
||
|
ब्रेक |
85 |
||||
|
सहाय्यक/नियंत्रण सर्किटच्या व्होल्टेजचा सामना करण्यासाठी 1 मिनिट पॉवर वारंवारता (जमिनीवर) |
केव्ही |
2 |
|||
|
रेट केलेले वर्तमान |
A |
630 |
|||
|
रेट केलेले अल्प-मुदतीचे वर्तमान (आभासी मूल्य) |
मुख्य सर्किट/अर्थिंग स्विच |
kA |
२५/४से |
||
|
अर्थिंग सर्किट |
kA |
२१.७/४से |
|||
|
रेट केलेले शिखर वर्तमान सहन करते |
मुख्य सर्किट/अर्थिंग स्विच |
kA |
63 |
||
|
अर्थिंग सर्किट |
kA |
54.5 |
|||
|
रेटेड शॉर्ट सर्किट ब्रेक वर्तमान आणि वेळा |
kA/वेळ |
25/30 |
|||
|
रेटेड शॉर्ट सर्किट क्लोजिंग करंट (पीक) |
kA |
63 |
|||
|
रेट केलेले केबल चार्जिंग ब्रेक करंट |
A |
25 |
|||
|
O-0.3s-CO-180s-CO ब्रेकरचा रेट केलेला ऑपरेटिंग क्रम |
|
|
|||
|
यांत्रिक जीवन |
ब्रेकर / डिस्कनेक्टर |
वेळ |
10000/3000 |
||
|
आयपी पदवी |
सीलबंद बॉक्स |
|
IP67 |
||
|
स्विचगियर शेल |
|
IP4X |
|||
|
गॅस व्होल्टेज |
रेटेड गॅस चार्जिंग पातळी (20℃, गेज व्होल्टेज) |
एमपीए |
0.02 |
||
|
रेटेड गॅस मिन फंक्शन लेव्हल (20℃, गेज व्होल्टेज) |
एमपीए |
0 |
|||
|
सीलिंग कामगिरी, |
वार्षिक गळती दर |
%/वर्ष |
≤0.05 |
||
◆स्विच कॅबिनेट लोड करा
|
आयटम |
युनिट |
डेटा |
|||
|
रेट केलेले व्होल्टेज |
केव्ही |
12 |
|||
|
रेट केलेली वारंवारता |
HZ |
50 |
|||
|
रेट केलेले इन्सुलेट पातळी |
1 मिनिट कामाची वारंवारता सहन करते व्होल्टेज |
|
केव्ही
|
|
|
|
|
|
||||
|
लाइटिंग आवेग व्होल्टेजचा सामना करते (पीक) |
|
केव्ही
|
|
||
|
|
|
||||
|
सहाय्यक/नियंत्रण सर्किटच्या व्होल्टेजचा सामना करण्यासाठी 1 मिनिट पॉवर वारंवारता (जमिनीवर) |
केव्ही |
2 |
|||
|
रेट केलेले वर्तमान |
A |
630 |
|||
|
रेट केलेले अल्प-मुदतीचे वर्तमान (आभासी मूल्य) |
मुख्य सर्किट/अर्थिंग स्विच |
के.ए |
२५/४से |
||
|
अर्थिंग सर्किट |
के.ए |
२१.७/४से |
|||
|
रेट केलेले शिखर वर्तमान सहन करते |
मुख्य सर्किट/अर्थिंग स्विच |
के.ए |
63 |
||
|
अर्थिंग सर्किट |
के.ए |
54.5 |
|||
|
रेटेड शॉर्ट सर्किट क्लोजिंग करंट (पीक) |
लोड स्विच/अर्थिंग स्विच |
के.ए |
63 |
||
|
रेट केलेले सक्रिय लोड व्यत्यय प्रवाह |
A |
630 |
|||
|
रेट केलेले बंद-लूप व्यत्यय करंट |
A |
630 |
|||
|
5% रेट केलेले सक्रिय लोड व्यत्यय करंट |
A |
31.5 |
|||
|
रेट केलेले केबल चार्जिंग ब्रेक करंट |
A |
10 |
|||
|
रेट केलेले सक्रिय लोड ब्रेक वेळा |
वेळ |
100 |
|||
|
ग्राउंड फॉल्ट करंट ब्रेकिंग |
ए/वेळ |
३१.५/१० |
|||
|
ग्राउंड फॉल्टच्या स्थितीत लाइन्स आणि केबल्सचा चार्जिंग करंट डिस्कनेक्ट केला जातो. |
ए/वेळ |
१७.४/१० |
|||
|
यांत्रिक जीवन |
ब्रेकर / डिस्कनेक्टर |
ए/वेळ |
10000/3000 |
||
|
आयपी पदवी |
सीलबंद बॉक्स |
|
IP67 |
||
|
स्विचगियर शेल |
|
IP4X |
|||
|
गॅस व्होल्टेज |
रेटेड गॅस चार्जिंग पातळी (20℃, गेज व्होल्टेज) |
एमपीए |
0.02 |
||
|
रेटेड गॅस मिन फंक्शन लेव्हल (20℃, गेज व्होल्टेज) |
एमपीए |
0 |
|||
|
सीलिंग कामगिरी, |
वार्षिक गळती दर |
%/वर्ष |
≤0.05 |
||

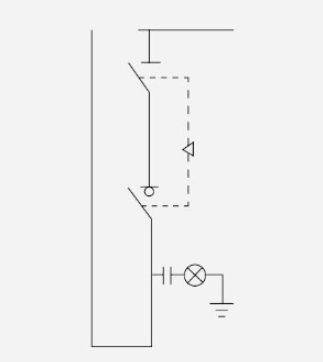

● कॅबिनेट कॉन्फिगरेशन योजना
○ योजना १

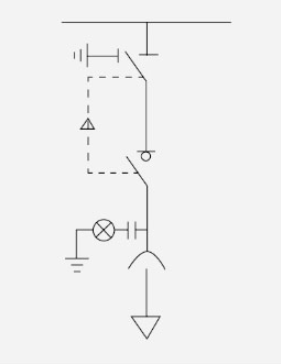

CL650 मिमी
◆ बेसिक ऍक्सेसरीज
▶ लोड स्विच
▶ दोन-स्टेशन अलग करणारे स्विच
▶ थेट प्रदर्शन मीटर
▶ मानक बसबार
▶ ऑपरेशन हँडल
▶ बसबारशी संपर्क साधा
◇ पर्यायी ॲक्सेसरीज
▶ इलेक्ट्रिक ऑपरेटिंग मेकॅनिझम
▶डिजिटल डिस्प्ले इन्स्ट्रुमेंट
▶DC पॉवर सप्लाय इलेक्ट्रोमॅग्नेटिक लॉक पॉइंटर इन्स्ट्रुमेंट
▶ दोन मेकॅनिकल इंटरलॉकिंगमध्ये तीन
▶ॲरेस्टर लो व्होल्टेज चेंबरचे ऑन लाईन निरीक्षण
▶डिजिटल डिस्प्ले इन्स्ट्रुमेंट
▶ निष्क्रिय संरक्षण
▶ उंच आसन
▶ रेक्टिफायर मॉड्यूल
▶ कमी व्होल्टेज चेंबर
▶ दोन मेकॅनिकल इंटरलॉक लाइटनिंग अरेस्टर
▶DC वीज पुरवठा (12h-24Ah) पॉइंटर इन्स्ट्रुमेंट इलेक्ट्रोमॅग्नेटिक लॉक एलिव्हेटिंग सीट

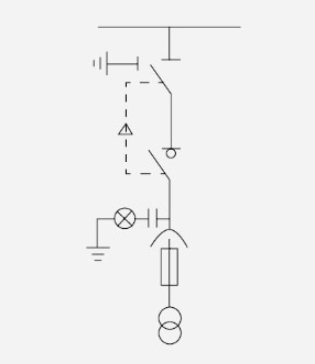

PTC 500 मिमी
◆ बेसिक ऍक्सेसरीज
▶ लोड स्विच
▶ तीन-स्टेशन डिस्कनेक्टर लाइव्ह डिस्प्ले स्टँडर्ड बस ऑपरेट
▶ व्होल्टेज ट्रान्सफॉर्मर हाताळा
▶PT फ्युज्ड ट्यूब
▶ एल्बो केबल प्लग (केबलसह)
◇ पर्यायी ॲक्सेसरीज
▶ इलेक्ट्रिक ऑपरेटिंग मेकॅनिझम
▶डिजिटल डिस्प्ले इन्स्ट्रुमेंट
▶DC पॉवर सप्लाय इलेक्ट्रोमॅग्नेटिक लॉक पॉइंटर इन्स्ट्रुमेंट
▶ थ्री इन दोन मेकॅनिकल इंटरलॉकिंग ॲरेस्टरचे ऑनलाइन मॉनिटरिंग
▶ कमी व्होल्टेज चेंबर
▶डिजिटल डिस्प्ले इन्स्ट्रुमेंट
▶ निष्क्रिय संरक्षण
▶ एलिव्हेटिंग सीट रेक्टिफायर मॉड्यूल
▶ कमी व्होल्टेज चेंबर
▶ दोन मेकॅनिकल इंटरलॉक भांडी
▶DC पॉवर सप्लाय (12h-24Ah) पॉइंटर इन्स्ट्रुमेंट इलेक्ट्रोमॅग्नेटिक लॉक
▶ उंच आसन

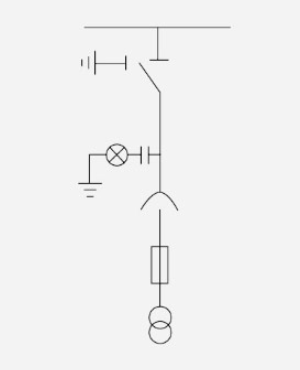

PTi500 मिमी
◆ बेसिक ऍक्सेसरीज
▶ तीन-स्टेशन अलग करणारे स्विच
▶ चार्ज केलेला डिस्प्ले
▶ मानक बस
▶ ऑपरेटींग हँडल
▶ व्होल्टेज ट्रान्सफॉर्मर
▶PT फ्युज्ड ट्यूब
▶ एल्बो केबल प्लग (केबलसह)
◇ पर्यायी ॲक्सेसरीज
▶ इलेक्ट्रिक ऑपरेटिंग मेकॅनिझम
▶डिजिटल डिस्प्ले इन्स्ट्रुमेंट
▶DC पॉवर सप्लाय इलेक्ट्रोमॅग्नेटिक लॉक पॉइंटर इन्स्ट्रुमेंट
▶ दोन मेकॅनिकल इंटरलॉकिंगमध्ये तीन
▶ अटककर्त्याचे ऑन लाईन निरीक्षण
▶ कमी व्होल्टेज चेंबर
▶डिजिटल डिस्प्ले इन्स्ट्रुमेंट
▶ निष्क्रिय संरक्षण
▶ उंच आसन
▶ रेक्टिफायर मॉड्यूल
▶ कमी व्होल्टेज चेंबर
▶ दोन इन वन मेकॅनिकल इंटरलॉक अरेस्टर
▶DC पॉवर सप्लाय (12h-24Ah) पॉइंटर इन्स्ट्रुमेंट इलेक्ट्रोमॅग्नेटिक लॉक
▶ उंच आसन
पीटी 500 मिमी
◆ बेसिक ऍक्सेसरीज
▶ चार्ज केलेला डिस्प्ले
▶ मानक बस
▶ व्होल्टेज ट्रान्सफॉर्मर
▶PT फ्युज्ड ट्यूब
▶ एल्बो केबल प्लग (केबलसह)
◇ पर्यायी ॲक्सेसरीज
▶ इलेक्ट्रिक ऑपरेटिंग मेकॅनिझम
▶डिजिटल डिस्प्ले इन्स्ट्रुमेंट
▶DC पॉवर सप्लाय इलेक्ट्रोमॅग्नेटिक लॉक पॉइंटर इन्स्ट्रुमेंट
▶ दोन मेकॅनिकल इंटरलॉकिंगमध्ये तीन
▶ अटककर्त्याचे ऑन लाईन निरीक्षण
▶ कमी व्होल्टेज चेंबर
▶डिजिटल डिस्प्ले इन्स्ट्रुमेंट
▶ निष्क्रिय संरक्षण
▶ उंच आसन
▶ रेक्टिफायर मॉड्यूल
▶ कमी व्होल्टेज चेंबर
▶ दोन इन वन मेकॅनिकल इंटरलॉक अरेस्टर
▶DC पॉवर सप्लाय (12h-24Ah) पॉइंटर इन्स्ट्रुमेंट इलेक्ट्रोमॅग्नेटिक लॉक
▶ उंच आसन
PTS500
◆ बेसिक ऍक्सेसरीज
▶ व्होल्टेज ट्रान्सफॉर्मर
▶PT फ्युज्ड ट्यूब
▶ एल्बो केबल प्लग (केबलसह)
◇ पर्यायी ॲक्सेसरीज
▶ लाइटनिंग अरेस्टर
▶ अटककर्त्याचे ऑन लाईन निरीक्षण
▶DC वीज पुरवठा (12h-24Ah)
▶ कमी व्होल्टेज चेंबर पॉइंटर इन्स्ट्रुमेंट
▶डिजिटल डिस्प्ले इन्स्ट्रुमेंट इलेक्ट्रोमॅग्नेटिक लॉक
▶ उंच आसन

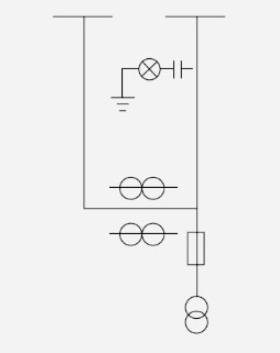

एम 650 मिमी
◆ बेसिक ऍक्सेसरीज
▶ चार्ज केलेला डिस्प्ले
▶ लांब आणि लहान बस
▶ बस स्थानांतरीत करा
▶ व्होल्टेज ट्रान्सफॉर्मर
▶PT फ्युज्ड ट्यूब डोसिंग टाकी
▶ व्होल्टेज ट्रान्सफॉर्मर
◇ पर्यायी ॲक्सेसरीज
▶ कमी व्होल्टेज चेंबर पॉइंटर इन्स्ट्रुमेंट
▶डिजिटल डिस्प्ले इन्स्ट्रुमेंट इलेक्ट्रोमॅग्नेटिक लॉक
▶ उंच आसन
▶ तापमान आणि आर्द्रता नियंत्रक
टीप: जर PT च्या आधी सकारात्मक पृथक्करण स्विच जोडला गेला असेल तर, कॅबिनेटची रुंदी 1000mm पर्यंत बदलली पाहिजे आणि इतर परिमाणे अपरिवर्तित राहतील.
○ योजना २
सी 420 मिमी
◆ बेसिक ऍक्सेसरीज
▶ तीन-स्टेशन अलग करणारे स्विच
▶ चार्ज केलेला डिस्प्ले
▶ मानक बस
▶ ऑपरेटींग हँडल
▶ लोड स्विच
◇ पर्यायी ॲक्सेसरीज
▶ इलेक्ट्रिक ऑपरेटिंग मेकॅनिझम लाइटनिंग अरेस्टर
▶ सर्वसमावेशक विमा
▶डिजिटल डिस्प्ले इन्स्ट्रुमेंट
▶DC वीज पुरवठा इलेक्ट्रोमॅग्नेटिक लॉक
▶ झिरो सिक्वेन्स ट्रान्सफॉर्मर
▶ फॉल्ट इंडिकेटर (तापमान मापनासह) पॉइंटर इन्स्ट्रुमेंट ▶ अटककर्त्याचे ऑन-लाइन मॉनिटरिंग
▶ निष्क्रिय संरक्षण
▶ उंच आसन
▶ रेक्टिफायर मॉड्यूल
▶ थ्रू-कोर करंट ट्रान्सफॉर्मर
▶ फॉल्ट इंडिकेटर EKL-4
▶ कमी व्होल्टेज चेंबर
▶ एका यांत्रिक इंटरलॉकमध्ये दोन
▶इनकमिंग लाइन ग्राउंडिंग लॉकिंग डिव्हाइस
▶ दोन मेकॅनिकल इंटरलॉकिंगमध्ये तीन
▶केबल उपकरणे

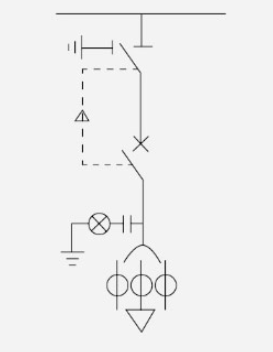

व्ही 420 मिमी
◆ बेसिक ऍक्सेसरीज
▶3 स्थिती डिस्कनेक्टर
▶ चार्ज केलेला डिस्प्ले
▶ मानक बसबार
▶ ऑपरेशन हँडल
▶ सर्किट ब्रेकर
▶CT
◇ पर्यायी ॲक्सेसरीज
▶ इलेक्ट्रिक ऑपरेटिंग मेकॅनिझम
▶ डॉज डिव्हाइस
▶ सर्वसमावेशक विमा
▶डिजिटल डिस्प्ले इन्स्ट्रुमेंट
▶DC वीज पुरवठा इलेक्ट्रोमॅग्नेटिक लॉक
▶ झिरो सिक्वेन्स ट्रान्सफॉर्मर
▶ फॉल्ट इंडिकेटर (तापमान मापनासह) पॉइंटर इन्स्ट्रुमेंट
▶ अटककर्त्याचे ऑन लाईन निरीक्षण
▶ निष्क्रिय संरक्षण
▶ उंच आसन
▶ रेक्टिफायर मॉड्यूल
▶ थ्रू-कोर करंट ट्रान्सफॉर्मर
▶ फॉल्ट इंडिकेटर EKL-4 लो व्होल्टेज चेंबर
▶ एका यांत्रिक इंटरलॉकमध्ये दोन
▶इनकमिंग लाइन ग्राउंडिंग लॉकिंग डिव्हाइस
▶ दोन मेकॅनिकल इंटरलॉकिंगमध्ये तीन
▶केबल उपकरणे

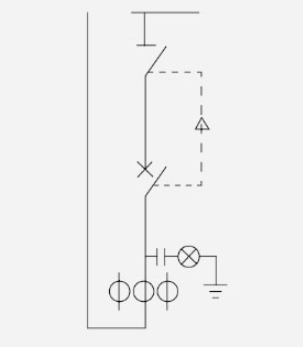

V 650 मिमी
◆ बेसिक ऍक्सेसरीज
▶ दोन-स्टेशन अलग करणारे स्विच
▶ चार्ज केलेला डिस्प्ले
▶ मानक बस
▶ ऑपरेटिंग हँडल सर्किट ब्रेकर
▶ वर्तमान ट्रान्सफॉर्मर
▶ जोडणारी बस
◇ पर्यायी ॲक्सेसरीज
▶ इलेक्ट्रिक ऑपरेटिंग मेकॅनिझम
▶ सर्वसमावेशक विमा
▶ कमी व्होल्टेज चेंबर
▶ एका यांत्रिक इंटरलॉकमध्ये दोन
▶ दोन मेकॅनिकल इंटरलॉकिंगमध्ये तीन
▶DC पॉवर सप्लाय पॉइंटर इन्स्ट्रुमेंट
▶डिजिटल डिस्प्ले इन्स्ट्रुमेंट
▶ उंच आसन
▶ निष्क्रिय संरक्षण रेक्टिफायर मॉड्यूल
▶ इलेक्ट्रोमॅग्नेटिक लॉक
○ योजना ३
DI 420 मिमी
◆ बेसिक ऍक्सेसरीज
▶ चार्ज केलेला डिस्प्ले
▶ मानक बसबार
◇ पर्यायी ॲक्सेसरीज
▶केबल ॲक्सेसरीज अरेस्टर
▶ अटककर्त्याचे ऑन लाईन निरीक्षण
▶ फॉल्ट इंडिकेटर EKL-4 फॉल्ट इंडिकेटर (तापमान मापनासह) ▶ इलेक्ट्रोमॅग्नेटिक लॉक
▶ उंच आसन
DI 420 मिमी
◆ बेसिक ऍक्सेसरीज
▶ चार्ज केलेला डिस्प्ले
▶ मानक बसबार
▶ ऑपरेशन हँडल
▶2 स्थिती डिस्कनेक्टर
◇ पर्यायी ॲक्सेसरीज
▶ कमी व्होल्टेज चेंबर
▶ एका यांत्रिक इंटरलॉकमध्ये दोन
▶ दोन मेकॅनिकल इंटरलॉकिंगमध्ये तीन
▶ इलेक्ट्रोमॅग्नेटिक लॉक लिफ्टिंग सीट

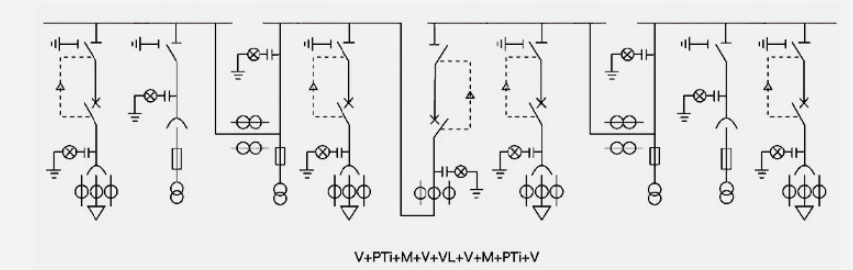

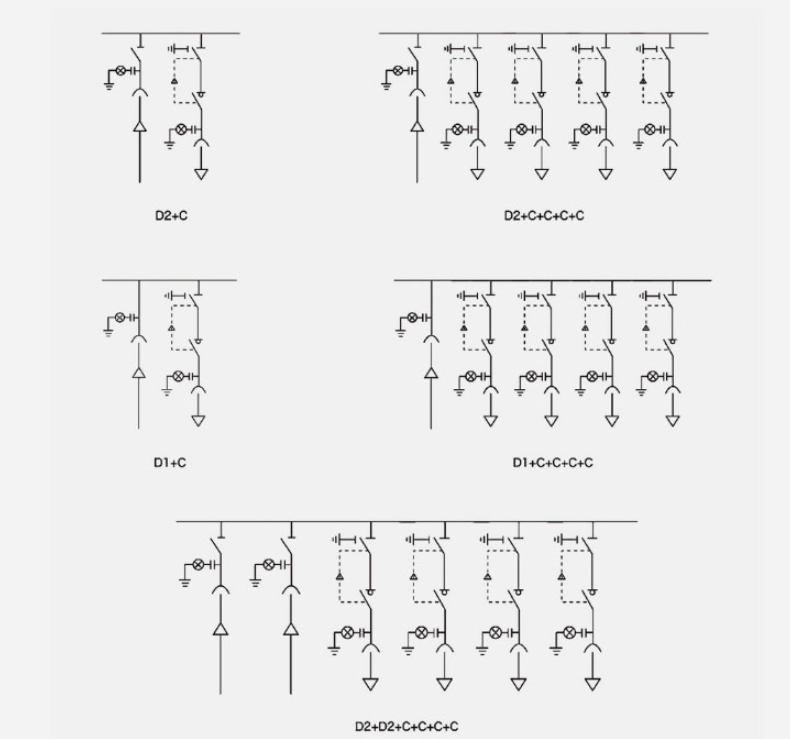

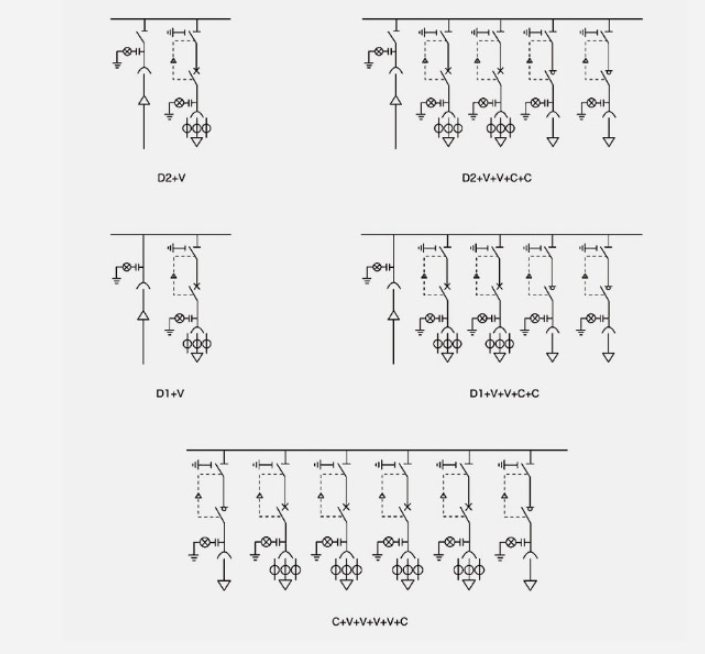

●विशिष्ट योजना संयोजन 1
टीप: उपरोक्त विशिष्ट संयोजन संदर्भ योजना वापरकर्त्यांच्या गरजेनुसार विविध प्रकारे एकत्र केली जाऊ शकते.
ठराविक योजना संयोजन 2
टीप: उपरोक्त विशिष्ट संयोजन संदर्भ योजना वापरकर्त्यांच्या गरजेनुसार विविध प्रकारे एकत्र केली जाऊ शकते.
ATS विभाजन योजना
● ऑपरेटिंग सूचना स्विच करा

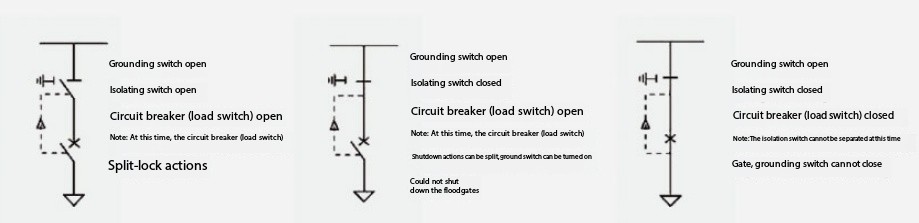

स्विच स्थिती, राज्य आणि इंटरलॉक
ऑपरेशन टप्पे:
पॉवर ट्रान्समिशन: सर्किट ब्रेकर (लोड स्विच) सह वरचे आणि खालचे दरवाजे लटकवा (बंद करा) → पृथक्करण स्विचसह ग्राउंडिंग स्विच → पॉवर ट्रान्समिशनसह सर्किट ब्रेकर (लोड स्विच) पूर्ण झाले आहे.
पॉवर कट ：ब्रेकर (लोड स्विच) → डिस्कनेक्टर → अर्थिंग स्विच → ब्रेकर (लोड स्विच) अनलोड केले (उघडले) आणि दरवाजा काळा झाला.
● स्थापना सूचना

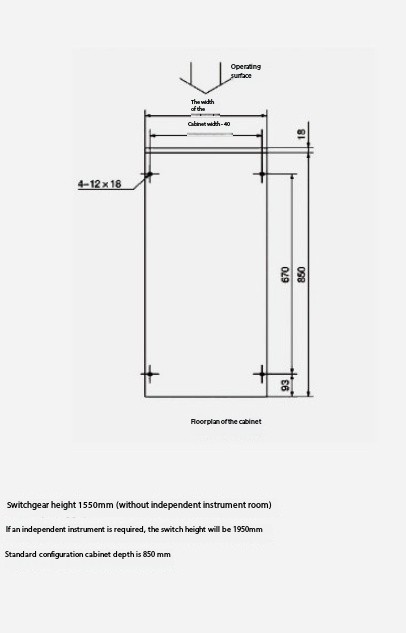

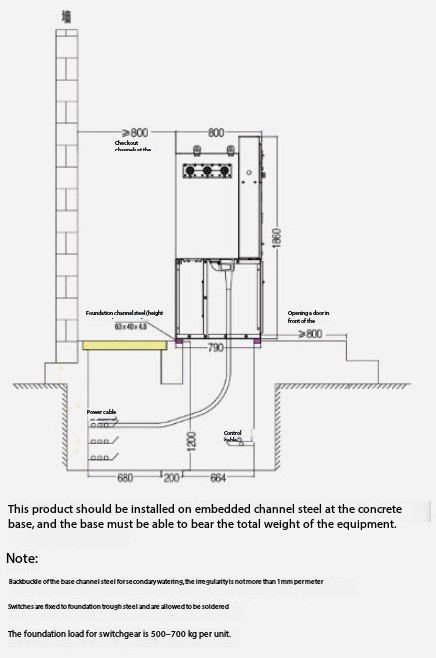

◆ पाया आणि एकूण परिमाणे
◆कॅबिनेट आणि एकूण स्थापना परिमाणे
