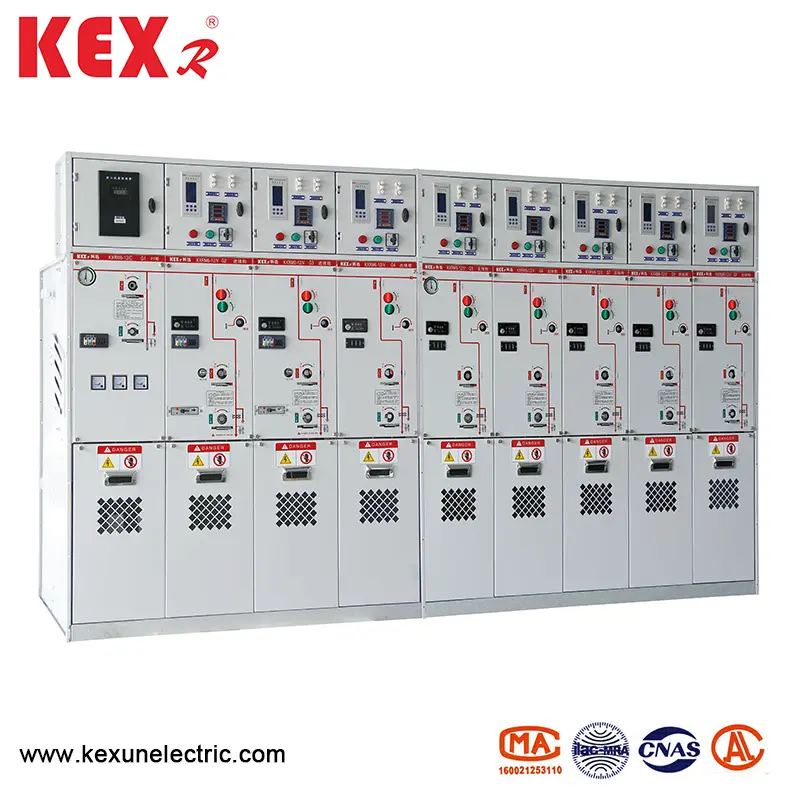

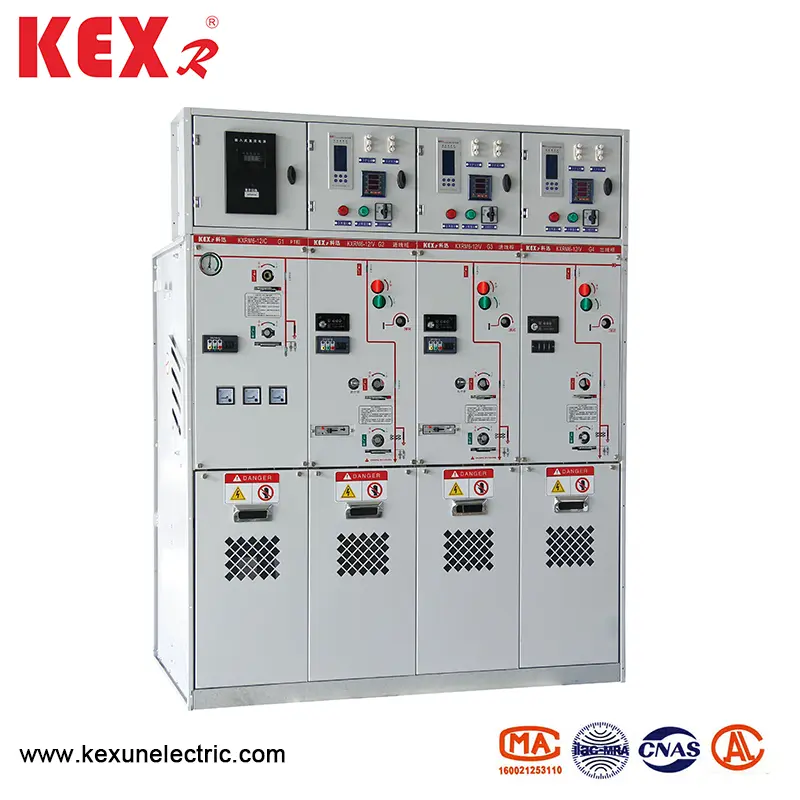

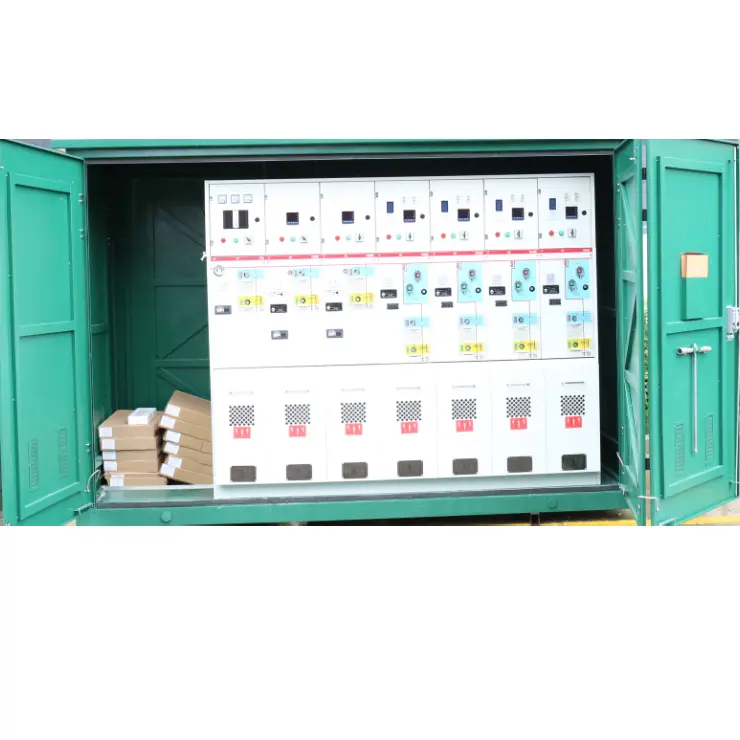

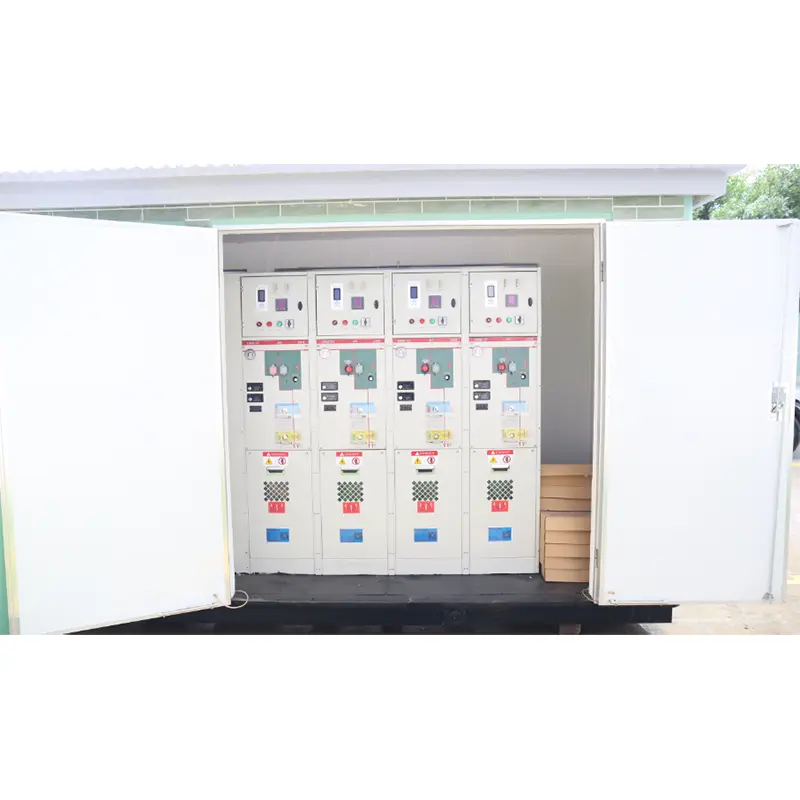

सर्व बंद इन्सुलेटेड गॅस कॅबिनेट

Use वापराच्या अटी

केएक्सएमआर 6-12 प्रकार सर्व बंद इन्सुलेटेड गॅस कॅबिनेट उच्च आणि कमी तापमान (+40 ℃ ~ -40 ℃), आर्द्रता, धूळ, मीठ प्रदूषण, खाणी आणि उच्च उंची (1000 मीटर), 24 तासांच्या आत पाण्यात अल्प-मुदतीच्या विसर्जनासारख्या विविध वातावरणासाठी योग्य आहे.

टीपः जर उंची जास्त असेल तर कृपया विशिष्ट उंची दर्शवा.

● उत्पादन वैशिष्ट्ये

▶ केएक्सआरएम 6-12 सर्व बंद इन्सुलेटेड गॅस कॅबिनेट एसएफ 6 गॅसचा आर्क विझविणारे आणि इन्सुलेट माध्यम म्हणून वापरते.

▶ कॅबिनेट पूर्णपणे सीलबंद आणि इन्सुलेटेड आहे; बसबार, स्विच आणि थेट भाग स्टेनलेस स्टीलच्या शेलमध्ये पूर्णपणे बंद आहेत.

The पोकळी 1.4bar एसएफ 6 गॅसने भरली आहे आणि संरक्षण पातळी आयपी 67 पर्यंत पोहोचते: संपूर्ण स्विच डिव्हाइस बाह्य पर्यावरणीय परिस्थितीमुळे पूर्णपणे अप्रभावित आहे, जे अल्प-मुदतीच्या पाण्याचे विसर्जन यासारख्या अत्यंत प्रकरणांमध्ये स्विचचे सामान्य ऑपरेशन सुनिश्चित करू शकते आणि उत्पादन जीवनासाठी देखभाल-मुक्त आहे.

▶ कॅबिनेटमध्ये एक परिपूर्ण "पाच-प्रतिबंध" इंटरलॉकिंग डिव्हाइस आहे, जे मानवी गैरवर्तनामुळे उद्भवणारे कर्मचारी आणि उपकरणांचे संभाव्य ऑपरेशन अपयश पूर्णपणे काढून टाकते.

Caby सर्व कॅबिनेटमध्ये विश्वासार्ह सुरक्षित दबाव रिलीफ चॅनेल आहेत, जे अत्यंत प्रकरणांमध्ये देखील ऑपरेटरची वैयक्तिक सुरक्षा सुनिश्चित करू शकतात.

▶ कॅबिनेट दोन प्रकारांमध्ये विभागले गेले आहे: निश्चित युनिट संयोजन आणि विस्तारयोग्य युनिट संयोजन.

K केएक्सआरएम 6-12 चा आकार सर्व बंद इन्सुलेटेड गॅस कॅबिनेट स्थापित करणे सोयीस्कर आहे आणि हे अरुंद जागा आणि कमकुवत पर्यावरणीय परिस्थिती असलेल्या ठिकाणांसाठी योग्य असू शकते.

Users कॅबिनेट वापरकर्त्यांच्या वेगवेगळ्या गरजा नुसार इलेक्ट्रिक, रिमोट कंट्रोल आणि मॉनिटरिंग डिव्हाइससह सुसज्ज असू शकतात.

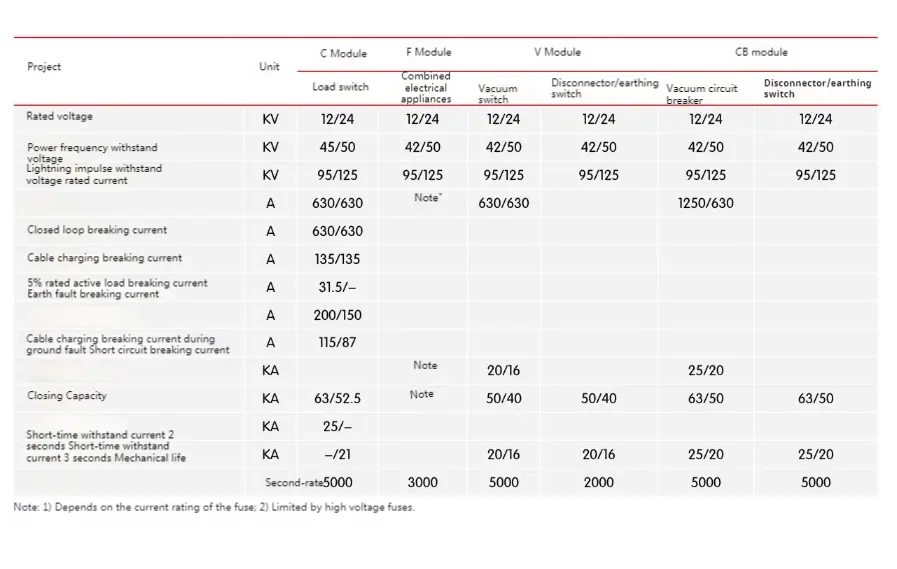

● तांत्रिक मापदंड

● ट्रान्सफॉर्मर आणि लाइन संरक्षण

केएक्सआरएम 6-12 सर्व बंद केलेले इन्सुलेटेड गॅस कॅबिनेट युनिट कंबाईन प्रकार दोन ट्रान्सफॉर्मर संरक्षण पद्धती प्रदान करते, म्हणजेच लोड स्विच फ्यूज कॉम्बिनेशन उपकरण आणि रिले संरक्षणासह सर्किट ब्रेकर.

1. ट्रान्सफॉर्मर प्रोटेक्शन हे वर्तमान-मर्यादित उच्च-व्होल्टेज फ्यूज आणि लोड स्विचचे संयोजन आहे. युनिटच्या समोर असलेल्या स्वतंत्र लॉक केलेल्या संलग्नकाच्या मागे फ्यूज रूम स्थापित केली जाईल. लोड स्विचमध्ये स्प्रिंग एनर्जी स्टोरेज यंत्रणा वापरली जाते, जी फ्यूज स्ट्रायकरद्वारे ट्रिगर केली जाऊ शकते.

२. फ्यूजची जागा बदलण्याची सोय करण्याच्या आदेशामध्ये, फ्यूज चेंबरचे शेवटचे कव्हर काढण्यासाठी ऑपरेटिंग हँडलचा वापर केला जाऊ शकतो. फ्यूजची ट्रिपिंग यंत्रणा पूर्व-स्थितीत आहे, जी संपूर्ण प्रणालीची जलरोधक कामगिरी सुनिश्चित करते.

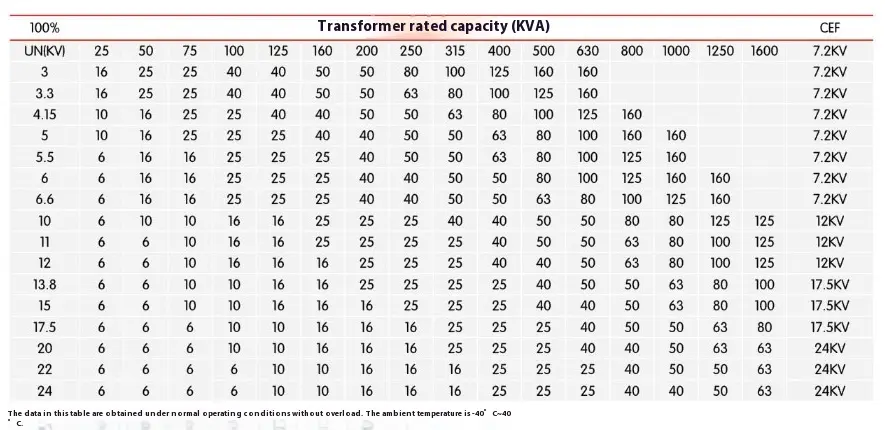

● फ्यूज आणि ट्रान्सफॉर्मर तुलना सारणी

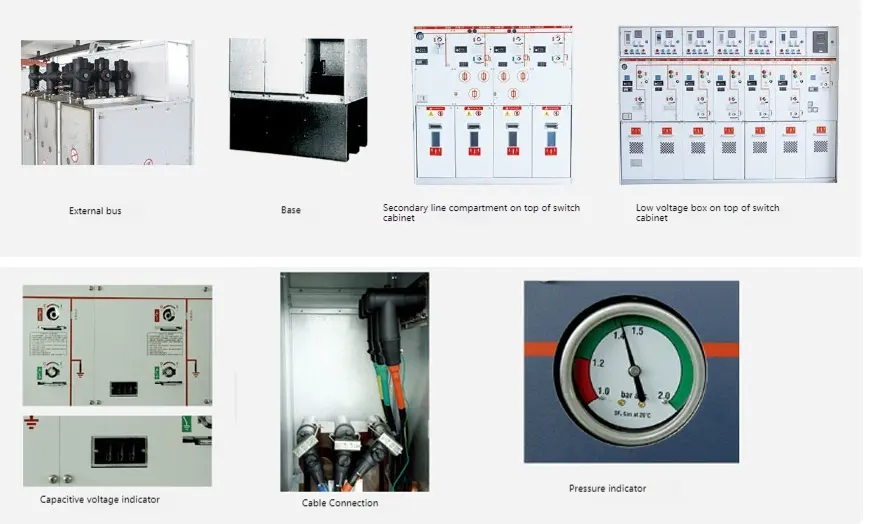

● पर्यायी अ‍ॅक्सेसरीज

Ouc सहाय्यक संपर्क

सर्व लोड स्विच आणि सर्किट ब्रेकर स्विच स्थिती दर्शविणार्‍या 2NO+2NC सह सुसज्ज असू शकतात. ट्रान्सफॉर्मर स्विच आणि सर्किट ब्रेकरवर समांतर ट्रिप कॉइल (एसी किंवा डीसी) स्थापित केले जाऊ शकते आणि लो-व्होल्टेज नियंत्रण घटक समोरच्या पॅनेलच्या मागे स्थित आहे.

◆ व्होल्टेज संकेत

कॅपेसिटिव्ह व्होल्टेज निर्देशक दर्शवितो की बुशिंग चार्ज केले गेले आहे की नाही आणि त्यावरील सॉकेट अणु अवस्थेसाठी वापरला जाऊ शकतो.

◆ शॉर्ट सर्किट आणि ग्राउंड फॉल्ट इंडिकेटर

फॉल्ट स्थान सुलभ करण्यासाठी, केबल स्विच मॉड्यूल साध्या फॉल्ट शोधण्यासाठी शॉर्ट सर्किट आणि ग्राउंडिंग फॉल्ट इंडिकेटरसह सुसज्ज असू शकते.

◆ इलेक्ट्रिक ऑपरेशन

केबल स्विच युनिट आणि ट्रान्सफॉर्मर युनिटच्या मॅन्युअल ऑपरेशन यंत्रणेसाठी ही एक मानक योजना आहे. आपण इलेक्ट्रिक ऑपरेटिंग यंत्रणा स्थापित करणे देखील निवडू शकता. केबल स्विच, व्हॅक्यूम सर्किट ब्रेकर आणि ग्राउंडिंग स्विच हे सर्व समोरच्या पॅनेलच्या मागे असलेल्या यंत्रणेद्वारे चालविले जातात. सर्व स्विच आणि सर्किट ब्रेकर ऑपरेटिंग हँडल (मानक कॉन्फिगरेशन) द्वारे ऑपरेट केले जाऊ शकतात किंवा मोटर ऑपरेटिंग मेकॅनिझम (अ‍ॅक्सेसरीज) सह सुसज्ज असू शकतात. तथापि, ग्राउंडिंग स्विच केवळ व्यक्तिचलितपणे ऑपरेट केले जाऊ शकते आणि फॉल्ट करंट बंद करण्याची क्षमता असलेली एक यंत्रणा कॉन्फिगर केली जाते.

◆ केबलिंग

डीआयएन 47636 नुसार मानक बुशिंग्ज स्थापित केल्या आहेत. सर्व बुशिंग्ज जमिनीपासून समान उंची आहेत आणि केबल रूम कव्हर प्लेटद्वारे संरक्षित आहेत. काही कव्हर प्लेट्स ग्राउंडिंग स्विचसह इंटरलॉक केल्या जाऊ शकतात आणि डबल केबल इनकमिंग ओळींसाठी विशेष डबल केबल रूम कव्हर प्लेट्स देखील वापरल्या जाऊ शकतात.

◆ प्रेशर इंडिकेटर

सामान्यत: प्रेशर इंडिकेटरने सुसज्ज, जे प्रेशर गेजद्वारे तयार केले जाते. याव्यतिरिक्त, दबाव कमी दर्शविण्यासाठी विद्युत संपर्क प्रदान केले जाऊ शकतात.

◆ की लॉक

सर्किट ब्रेकर, लोड स्विच आणि ग्राउंडिंग स्विचसाठी की लॉक स्थापित केले जाऊ शकतात. हे लॉक इंटरलॉकिंग सेमी-शेल्टरसह सुसज्ज असू शकते, जे सर्किट ब्रेकर्स, लोड स्विच आणि ग्राउंडिंग स्विचसाठी योग्य आहे.

◆ क्वेंचर

सर्व रिंग नेटवर्क युनिट्स आर्क अटकर्ससह सुसज्ज असू शकतात. जेव्हा आर्किंग आत येते तेव्हा आर्क अटक करणारे स्वयंचलितपणे डी, डीई आणि व्ही मॉड्यूलसह ​​येणार्‍या बुशिंगवर बंद होतील आणि सर्व केबल मॉड्यूल्स आर्क अटककर्त्याने सुसज्ज केले जाऊ शकतात. त्यांनी युनिटसह ऑर्डर करणे आवश्यक आहे आणि ते बदलू शकत नाही. कमानी उपकरणाची क्रिया या पद्धतीद्वारे दर्शविली जाऊ शकते आणि एसएफ 6 कॅबिनेटमधील विद्युत संपर्क समोरच्या पॅनेलच्या मागे असलेल्या टर्मिनलशी जोडलेले आहेत.

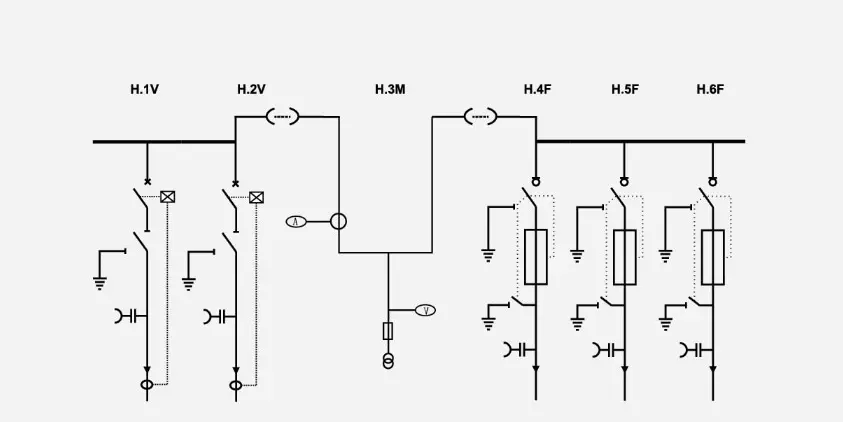

● प्रोग्राम वर्णन

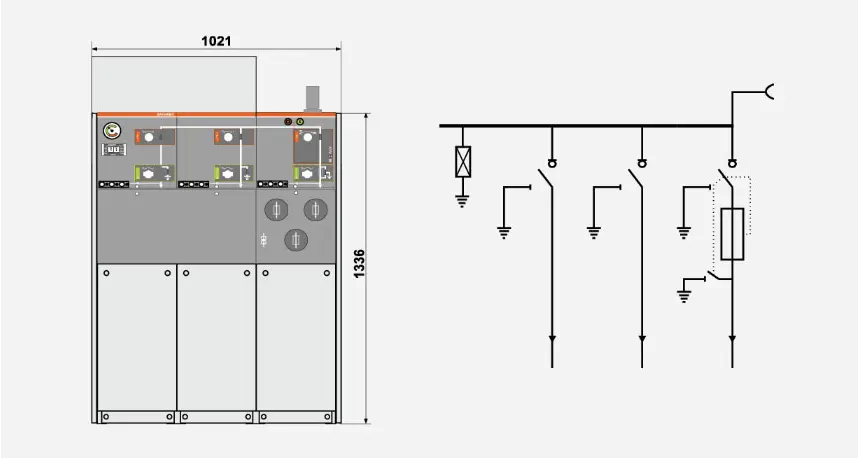

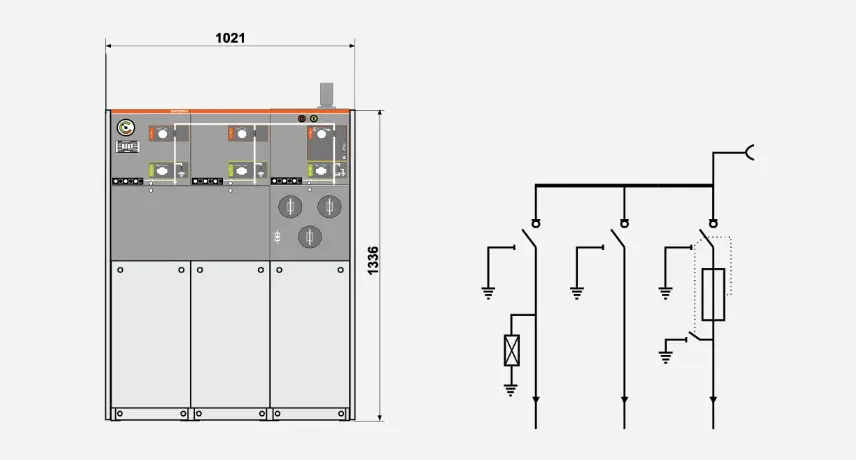

◆ योजना 1 एसए+सीसीएफ+

बसवर लाइटनिंग एरेस्टर स्थापित करा आणि ते विस्तारासाठी सोडा.

टीपः स्विच युनिट्सची संख्या 3 पेक्षा कमी नसावी.

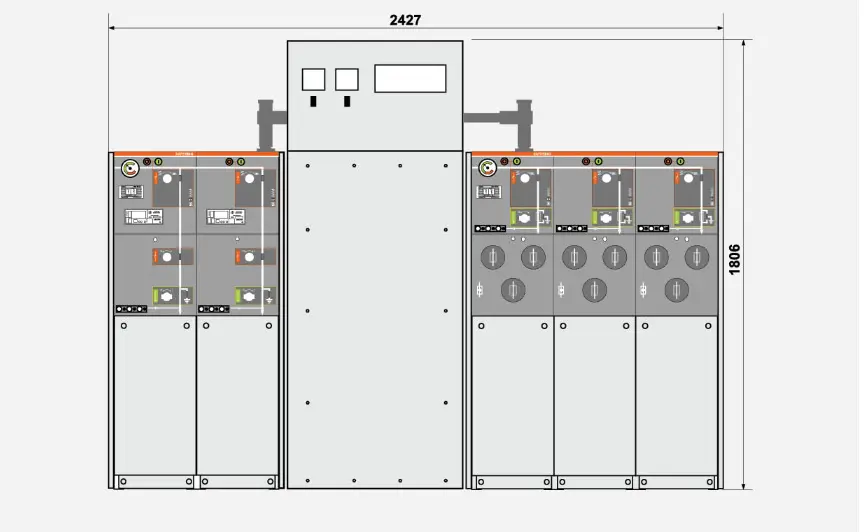

◆ योजना 2 सीसीएफ+

इनकमिंग लाइनमध्ये लाइटनिंग एरेस्टर स्थापित करा आणि आरक्षित विस्तार.

◆ योजना 3 डब्ल्यू+एम+एफएफएफ

उच्च दाब बाजूची गणना
