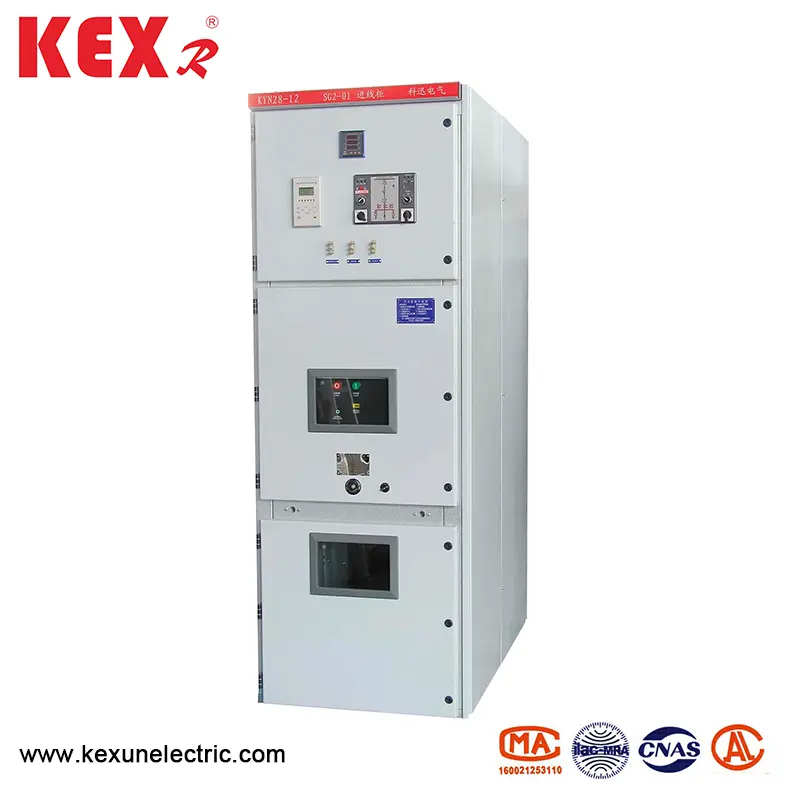

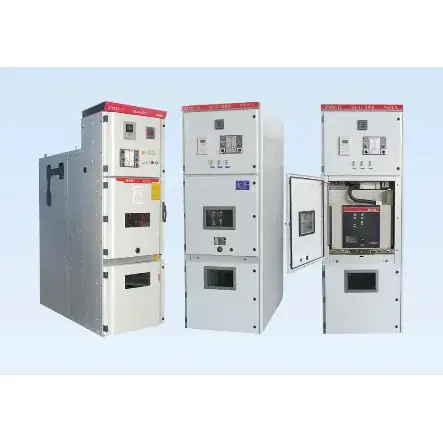

मेटल आर्मरिंगसह सुसज्ज स्विच डिव्हाइस ओपन स्विच डिव्हाइस

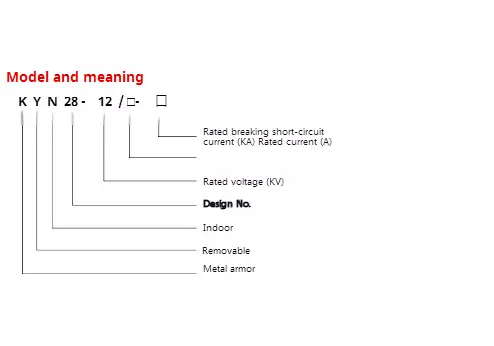

● मॉडेल अर्थ

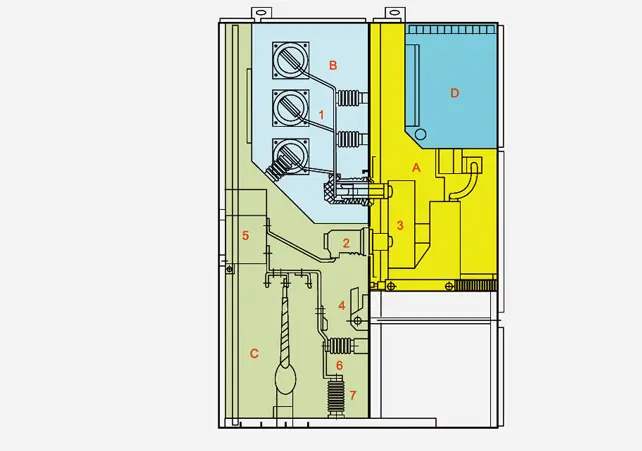

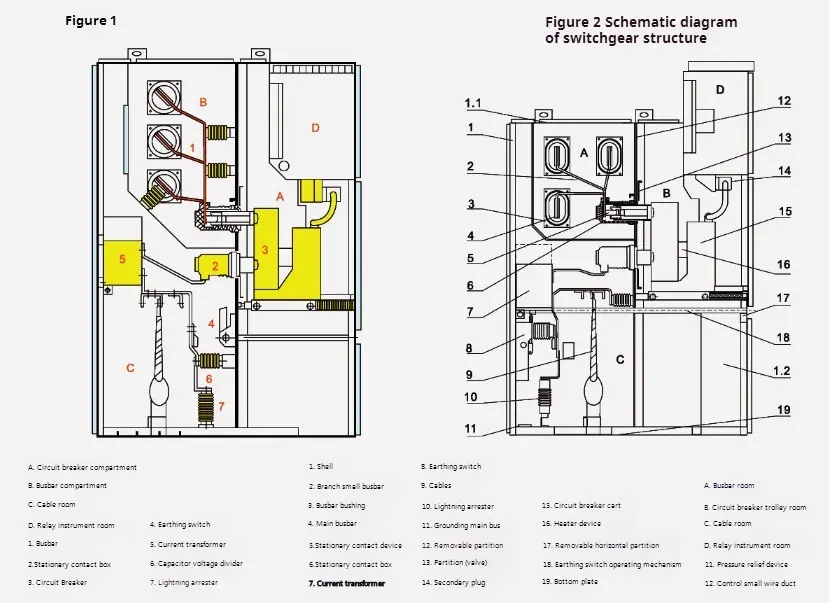

Metal मेटल आर्मरिंग स्ट्रक्चरसह सुसज्ज ओपन स्विच डिव्हाइसचे योजनाबद्ध आकृती

◆ मानके

केवायएन 28-12 प्रकार मेटल आर्मरिंगसह सुसज्ज ओपन स्विच डिव्हाइस खालील मानकांची पूर्तता करा

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

मेटल आर्मरिंगसह सुसज्ज ओपन स्विच डिव्हाइसमध्ये दोन भाग असतात: एक निश्चित कॅबिनेट आणि ड्रॉएबल भाग (शॉर्टसाठी हँडकार्ट). मेटल आर्मरिंगसह सुसज्ज ओपन स्विच डिव्हाइसचे शेल आणि प्रत्येक फंक्शनल युनिटचे विभाजन एल्युमिनियम-झिंक लेपित स्टील प्लेट्सद्वारे बोल्ट केले जातात. त्याच्या शेलची संरक्षण पातळी आयपी 4 एक्स पर्यंत पोहोचते आणि प्रत्येक कंपार्टमेंट विभाजन बोर्ड आणि सर्किट ब्रेकर दरवाजाचे संरक्षण स्तर जेव्हा ते उघडले जाते तेव्हा पी 2 एक्स असते. केवायएन 28-12 टाइप मेटल आर्मरिंगसह सुसज्ज ओपन स्विच डिव्हाइस व्हीएस 1, झेडएन 12 व्ही प्रकार व्हॅक्यूम सर्किट ब्रेकर हँडकार्ट आणि व्हीडी 4 प्रकार व्हॅक्यूम सर्किट ब्रेकर हँडकार्ट आणि एबीबी कंपनीद्वारे तयार केलेले व्हीसी प्रकार व्हॅक्यूम कॉन्टॅक्टर, जे पॅरेलेलमध्ये डबल कॅबिनेट म्हणून स्थापित केले जाऊ शकते. डिव्हिस समोर स्थापित केले जाऊ शकते आणि समोर डीबग केले जाऊ शकते, जेणेकरून ते भिंतीच्या विरूद्ध स्थापित केले जाऊ शकते. भिंतीच्या विरूद्ध स्थापित करण्याचा सर्वात मोठा फायदा म्हणजे तो मजल्याची जागा वाचवू शकतो. याव्यतिरिक्त, ते भिंतीशिवाय स्थापित केले जाऊ शकते, म्हणजेच हा दुहेरी बाजू असलेला देखभाल प्रकार आहे. या दोघांची अंतर्गत रचना लेआउट विसंगत आहे आणि त्याचा फायदा सोयीस्कर देखभाल आहे.

◆ शेल आणि विभाजन

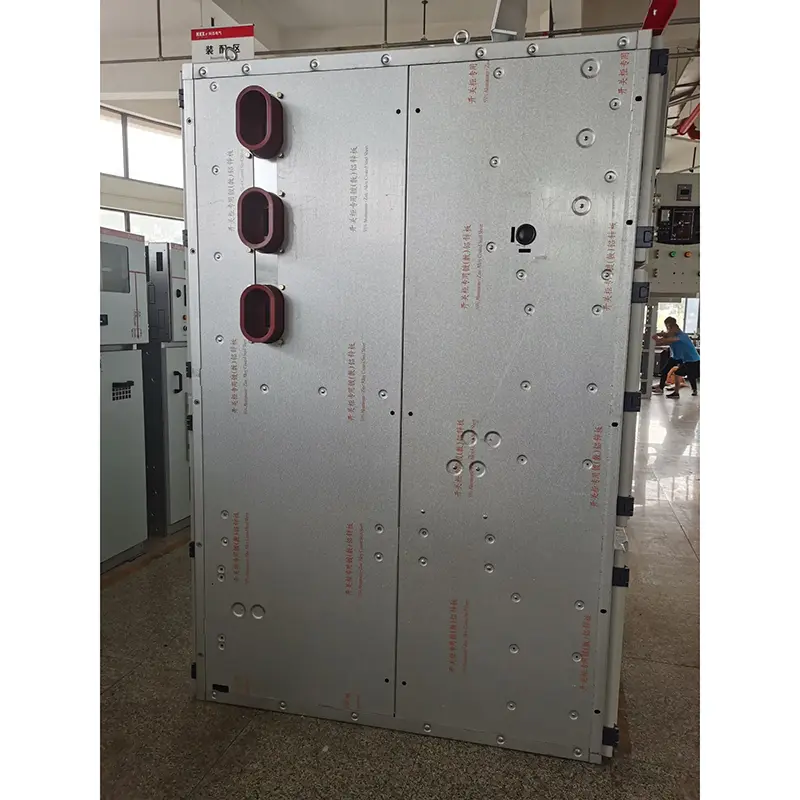

मेटल आर्मरिंगसह सुसज्ज ओपन स्विच डिव्हाइसचे शेल आणि विभाजन उच्च-गुणवत्तेच्या आयात केलेल्या अ‍ॅल्युमिनियम-लेपित झिंक स्टील प्लेट्सचे बनलेले आहे जे सीएनसी मशीन टूल्सद्वारे वाकून टाकल्यानंतर बोल्ट केले जातात, म्हणून एकत्रित स्विच कॅबिनेट आकारात एकरूपता राखू शकते. यात मजबूत गंज प्रतिकार आणि ऑक्सिडेशन प्रतिरोध आहे आणि त्याच स्टील प्लेटपेक्षा जास्त यांत्रिक शक्ती आहे. स्विच कॅबिनेट विभाजन करून हँडकार्ट रूम (सर्किट ब्रेकर कंपार्टमेंट), बस रूम, केबल रूम आणि रिले इन्स्ट्रुमेंट रूम (लो व्होल्टेज रूम) मध्ये विभागले गेले आहे. प्रत्येक युनिटचे शेल स्वतंत्रपणे ग्राउंड केले जाते.

◆ उत्पादन विहंगावलोकन

मेटल आर्मरिंगसह सुसज्ज ओपन स्विच डिव्हाइसचे शेल आणि विभाजन एल्युमिनियम-झिंक लेपित स्टील प्लेट्स किंवा स्टील प्लेट्सचे बनलेले आहे जे प्रक्रिया केल्यावर बोल्ट केले जातात आणि सीएनसी मशीन टूल्सद्वारे वाकलेले असतात, म्हणून एकत्रित स्विच कॅबिनेट आकारात एकरूपता राखू शकते. अ‍ॅल्युमिनियम-झिंक लेपित स्टील प्लेटमध्ये मजबूत अँटी-कॉरोशन आणि अँटी-ऑक्सिडेशन प्रभाव असतो आणि त्याच स्टील प्लेटपेक्षा जास्त यांत्रिक शक्ती असते. स्विच कॅबिनेटचे विभाजनांद्वारे हँडकार्ट रूम, बस रूम, केबल रूम आणि रिले इन्स्ट्रुमेंट रूममध्ये विभागले गेले आहे आणि प्रत्येक युनिटच्या शेलमध्ये स्वतंत्र ग्राउंडिंग आहे. स्विच कॅबिनेटचे दरवाजे सर्व इलेक्ट्रोस्टेटिक प्लास्टिकसह फवारले जातात जेणेकरून त्यांच्या पृष्ठभागावर परिणाम प्रतिरोध, गंज प्रतिरोध आणि सुंदर देखावा (रंग वापरकर्त्यांद्वारे सानुकूलित केला जाऊ शकतो) चे फायदे आहेत.

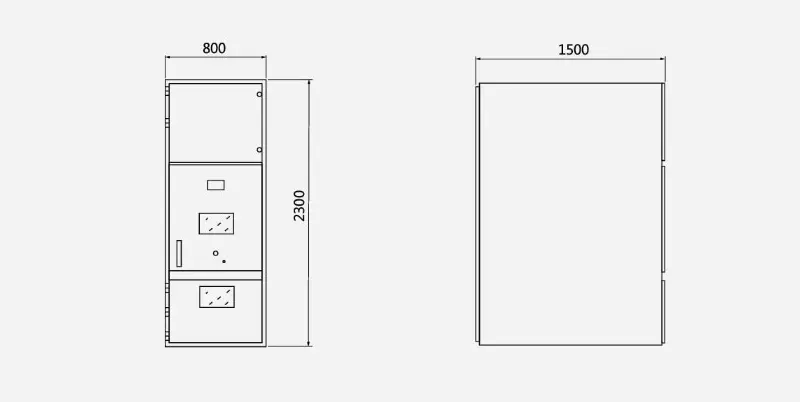

◆ बाह्यरेखा परिमाण

मेटल आर्मरिंगसह सुसज्ज ओपन स्विच डिव्हाइसची बाह्यरेखा परिमाण belows आहे

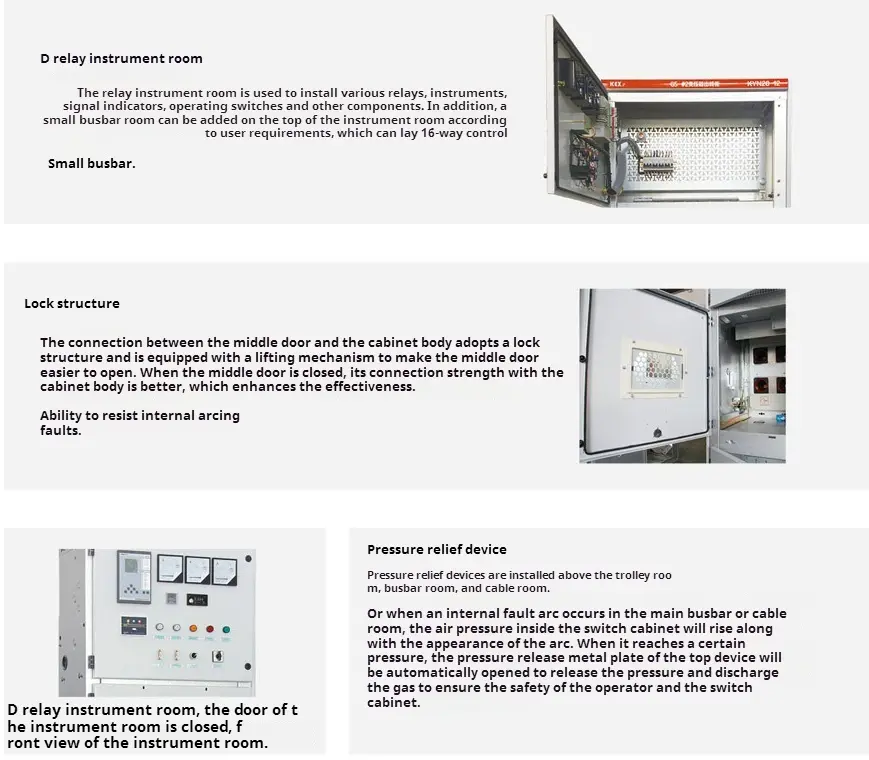

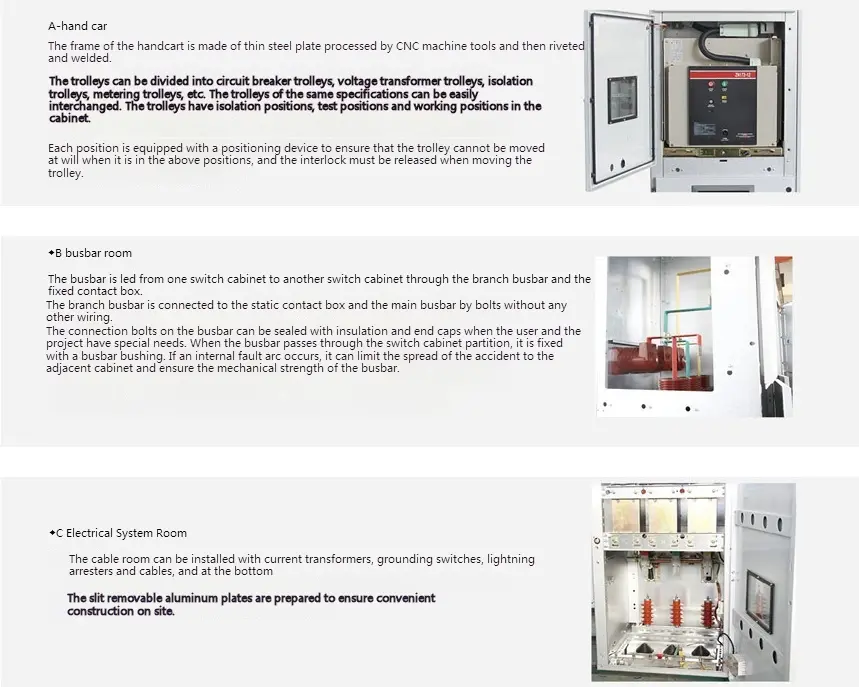

◆ मुख्य घटक
