फोटोव्होल्टिक जंक्शन बॉक्स

चीन फॅक्टरीमध्ये केक्सनने उत्पादित फोटोव्होल्टिक जंक्शन बॉक्स फोटोव्होल्टिक टँडम पॉवर जनरेशन सिस्टमसाठी योग्य आहे, जे टँडम इन्व्हर्टर आणि पॉवर ग्रिड सिस्टमचा महत्त्वपूर्ण उर्जा संरक्षण भाग घेते. हे दुय्यम विजेचे संरक्षण स्वीकारते आणि संरक्षण पातळी आयपी 65 आहे, जी वॉटरप्रूफ, डस्टप्रूफ, अल्ट्राव्हायोलेट संरक्षण आणि मीठ स्प्रे गंजची आवश्यकता पूर्ण करण्यासाठी मैदानी स्थापनेसाठी वापरली जाते.
मॉडेल: केएक्सएचएलएक्स
ब्रँड: केएक्सआर

चौकशी पाठवा

उत्पादन वर्णन

● केएक्सएचएलएक्स प्रकार फोटोव्होल्टिक जंक्शन बॉक्स वैशिष्ट्ये

फोटोव्होल्टिक जंक्शन बॉक्सची अंतर्गत रचना सोपी आणि स्पष्ट आहे आणि वायरिंग व्यवस्थित आणि वाजवी आहे. उच्च विश्वसनीयता आणि सोपी देखभाल. मैदानी भिंत-आरोहित स्थापना विविध कठोर वातावरणाशी जुळवून घेऊ शकते. मानक सामग्री आणि आकारांव्यतिरिक्त, ते वापरकर्त्याच्या आवश्यकतानुसार सानुकूलित केले जाऊ शकते.

K केएक्सएचएलएक्स प्रकारातील फोटोव्होल्टिक जंक्शन बॉक्सचे तांत्रिक मापदंड

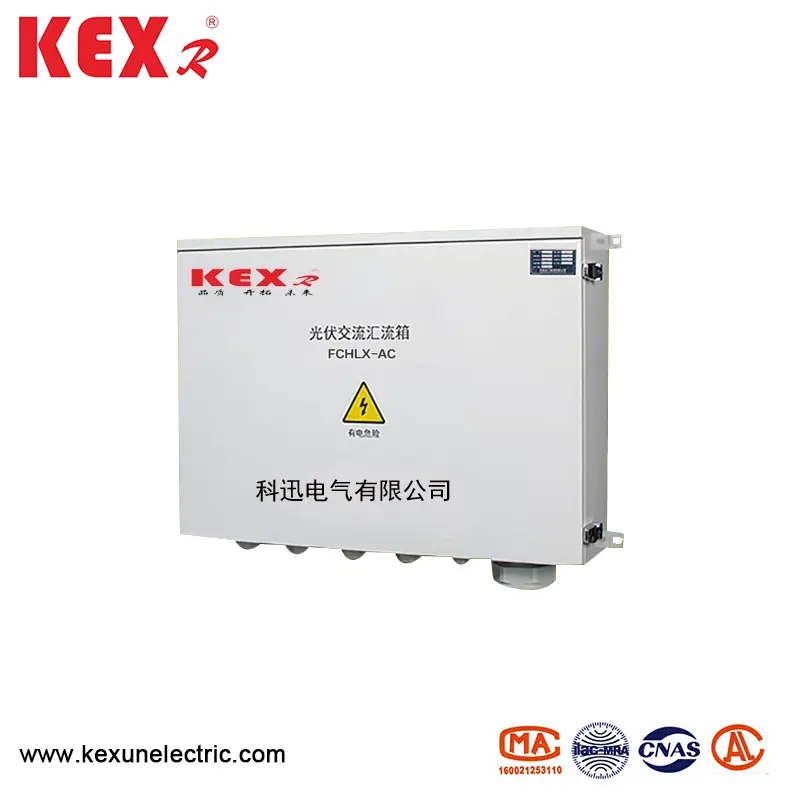

◆ एसी प्रकार फोटोव्होल्टिक जंक्शन बॉक्स

आयटम	केएक्सएचएलएक्स-एसी 4	केएक्सएचएलएक्स-एसी 4	केएक्सएचएलएक्स-एसी 8
इनपुट लाइन	1 ~ 4	5 ~ 6	7 ~ 8
कमाल इनपुट व्होल्टेज	690 व्ही
ओळी इनपुट चालू	0 ~ 100 ए
कमाल आउटपुट चालू	250 ए	400 ए	630 ए
रेट केलेले व्होल्टेज	480vac
व्होल्टेज संरक्षण पातळी	480vac
नाममात्र प्रवाह क्षमता (8/20μs)	20 केए (ग्राहकांच्या आवश्यकतेनुसार जुळत आहे)
जास्तीत जास्त प्रवाह क्षमता (8/20μs)	40 के (ग्राहकांच्या आवश्यकतेनुसार जुळत आहे)
प्रतिसाद वेळ	＜ 25ms
तापमान आणि आर्द्रता	कार्यरत तापमान ● -40 ~ 85 ℃ ， 95% ， संक्षेपण आणि संक्षारक वायू नाही
उंची	4000 मी पेक्षा कमी
कॅबिनेट सामग्री	हॉट डिप गॅल्वनाइज्ड स्टील प्लेट/स्टेनलेस स्टील/कोल्ड रोल्ड स्टील प्लेट/अभियांत्रिकी प्लास्टिक
कॅबिनेट आयपी पदवी	आयपी 65
केबल कनेक्शन आयपी पदवी	आयपी 66
केबल कनेक्शन परिमाण: डब्ल्यूएचडी	800600200 मिमी	800800200 मिमी	8001000200 मिमी

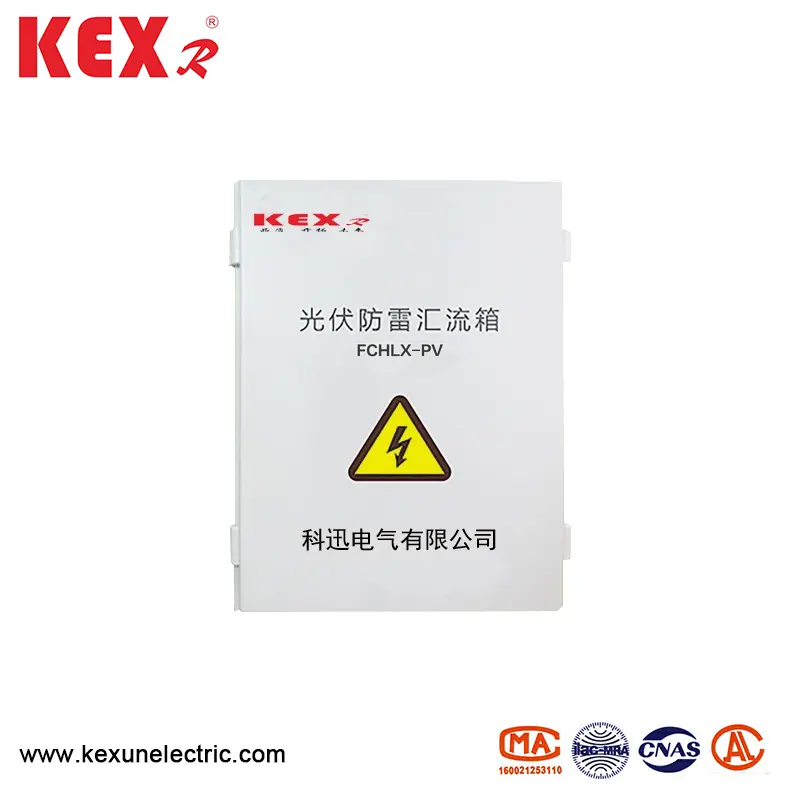

◆ डीसी प्रकार फोटोव्होल्टिक जंक्शन बॉक्स

आयटम		Buchhlx-pv6 / 2	Buchhlx-pv6/3	Buchhlx-pv6 / 4
इलेक्ट्रिक पॅरामीटर	कमाल प्रणाली डीसी व्होल्टेज	1000	1000	1000
	प्रत्येक लाइन इनपुट चालू करा	20 ए	20 ए	20 ए
	कमाल इनपुट लाइन	6	6	8
	कमाल आउटपुट स्विच चालू	32 ए/40 ए	20 ए/32 ए	20 ए/32 ए
	इन्व्हर्टर एमपीपीटी प्रमाण	2	3	2
	आउटपुट लाइन	2	3	2
विजेचे संरक्षण	चाचणी प्रकार	दुय्यम संरक्षण	दुय्यम संरक्षण	दुय्यम संरक्षण
	नाममात्र डिस्चार्ज करंट	20 का	20 का	20 का
	जास्तीत जास्त डिस्चार्ज करंट	40 के	40 के	40 के
	व्होल्टेज संरक्षण पातळी	3.8 केव्ही	3.8 केव्ही	3.8 केव्ही
	जास्तीत जास्त सतत कार्यरत व्होल्टेज	1050 व्ही	1050 व्ही	1050 व्ही
	खांब	3 पी	3 पी	3 पी
	रचना वर्ण	प्लग-इन मॉड्यूल
लाइटनिंग संरक्षण वैशिष्ट्ये	आयपी पदवी	आयपी 65
	आउटपुट स्विच	डीसी सर्किट ब्रेकर/डीसी रोटरी डिस्कनेक्टर
	एसएमसी 4 वॉटरप्रूफ कनेक्टर	मानक कॉन्फिगरेशन
	पीव्ही डीसी फ्यूज	मानक कॉन्फिगरेशन
	पीव्ही डीसी लाट संरक्षण डिव्हाइस	मानक कॉन्फिगरेशन
	देखरेख मॉड्यूल	N
	अँटीरेफ्लेक्शन डायोड	N
	बॉक्स सामग्री	पीव्हीसी
	स्थापित पद्धत	भिंत हँगिंग प्रकार
	कार्यरत तापमान	-25 ~ 55 ℃
	उंची	2000 मी
	परवानगी आर्द्रता	0 ~ 95 ％， नॉन-कंडेन्सेशन
	रुंदी उंची खोली (मिमी)	400300160	500400190	500400190
