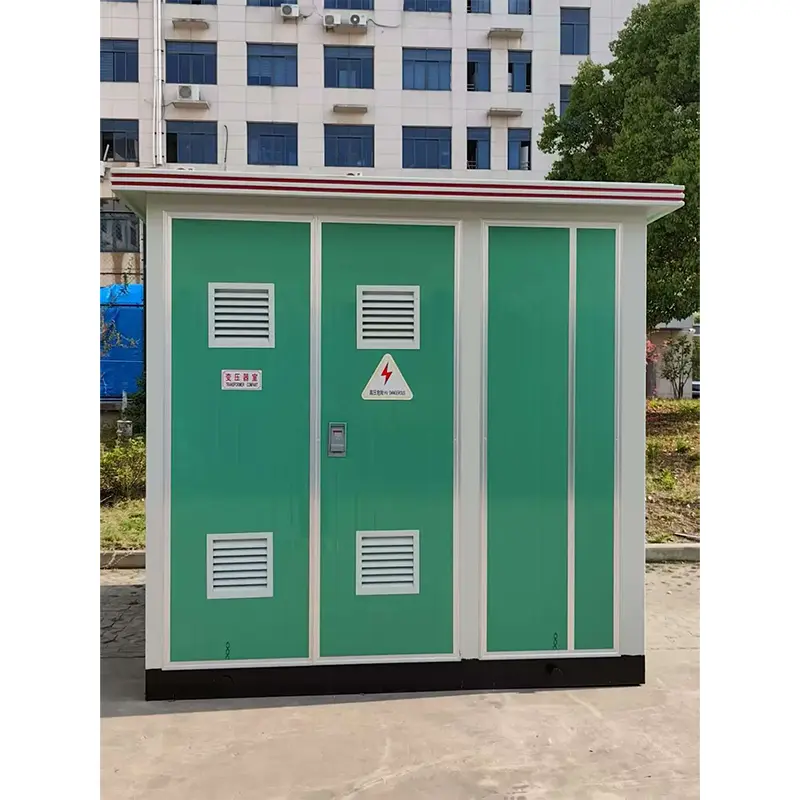

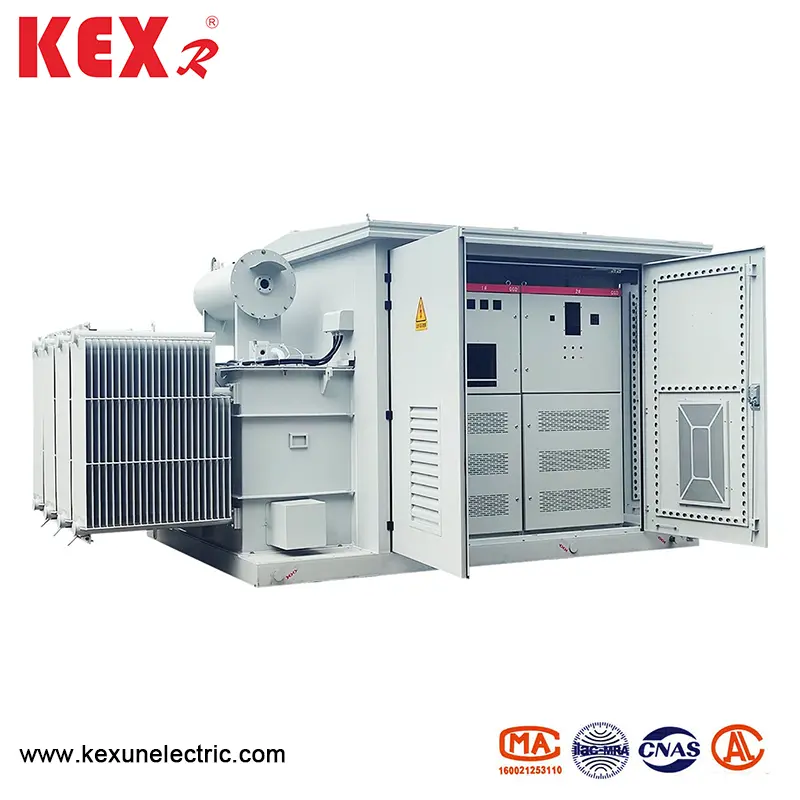

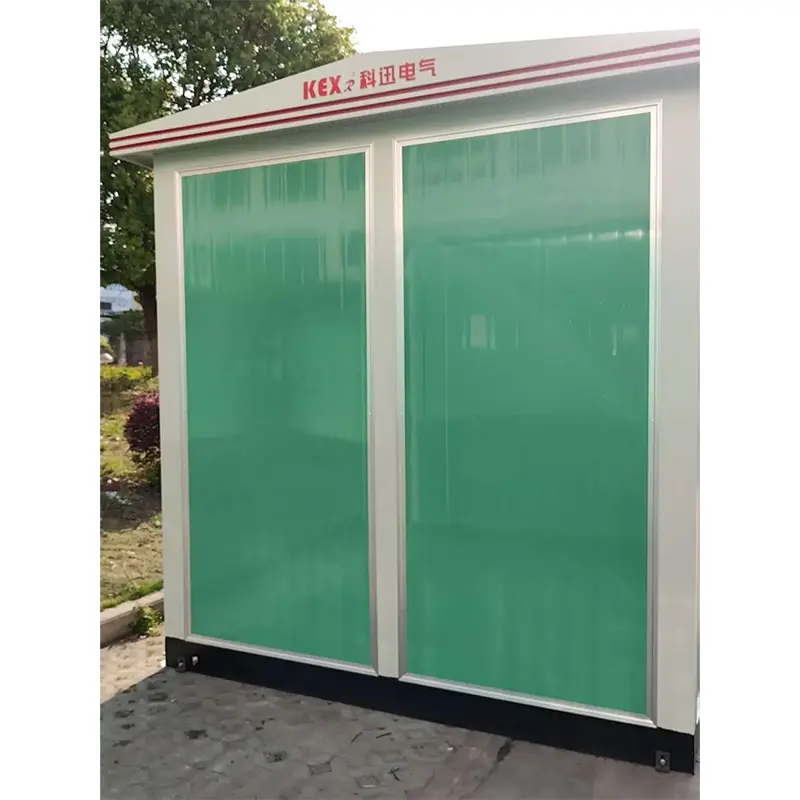

फोटोव्होल्टिक स्टेप-अप बॉक्स ट्रान्सफॉर्मर

चीनमधील पॉवर ट्रान्समिशन आणि वितरण उपकरणांचे व्यावसायिक निर्माता म्हणून, केक्सनची फोटोव्होल्टिक स्टेप-अप बॉक्स ट्रान्सफॉर्मर फोटोव्होल्टिक पॉवर जनरेशन सिस्टममधील मुख्य उपकरणे आहेत, जी मुख्यतः फोटोव्होल्टिक अ‍ॅरेद्वारे व्युत्पन्न केलेल्या लो-व्होल्टेज डीसीला उच्च-व्होल्टेज एसीमध्ये रूपांतरित करण्यासाठी आणि पॉवर ग्रिडशी जोडण्यासाठी वापरली जाते.
मॉडेल: वायबी □ -12
ब्रँड ● केएक्सआर

चौकशी पाठवा

उत्पादन वर्णन

Y वायबी -12 प्रकारच्या फोटोव्होल्टिक स्टेप-अप बॉक्स ट्रान्सफॉर्मरची मूलभूत रचना

फोटोव्होल्टिक स्टेप-अप बॉक्स ट्रान्सफॉर्मर सामान्यत: खालील तीन भागांद्वारे बॉक्समध्ये समाकलित केले जाते: ◆ फोटोव्होल्टिक इन्व्हर्टर (पर्यायी भाग): फोटोव्होल्टिक मॉड्यूलद्वारे थेट करंट (डीसी) आउटपुट वैकल्पिक चालू (एसी) मध्ये रूपांतरित करा, आणि सामान्य आउटपुट व्होल्टेज 270 व्ही, 315 व्ही, 400 व्ही इत्यादी आहेत-चरण-अपार-अपार-इन ट्रान्सफॉर्मर पॉवर ग्रीडद्वारे आवश्यक पातळी (जसे की 10 केव्ही आणि 35 केव्ही).

◆ उच्च व्होल्टेज स्विचगियर: ग्रिड-कनेक्ट नियंत्रण आणि सिस्टम संरक्षणासाठी वापरल्या जाणार्‍या सर्किट ब्रेकर्स, डिस्कनेक्टर्स, संरक्षणात्मक डिव्हाइस इत्यादींचा समावेश आहे. टीपः काही बॉक्स ट्रान्सफॉर्मर्समध्ये इन्व्हर्टरचा समावेश असू शकत नाही, परंतु केवळ ट्रान्सफॉर्मर्स आणि उच्च-व्होल्टेज स्विचला चालना द्या ("शुद्ध बूस्ट बॉक्स ट्रान्सफॉर्मर्स" म्हणतात).

Phot फोटोव्होल्टिक स्टेप-अप बॉक्स ट्रान्सफॉर्मरची कोर फंक्शन्स

◆ व्होल्टेज बूस्ट: ग्रिड-कनेक्ट व्होल्टेजसाठी पॉवर ग्रिडची आवश्यकता पूर्ण करा.

◆ इलेक्ट्रिक एनर्जी अलगाव: फोटोव्होल्टिक सिस्टम ट्रान्सफॉर्मरद्वारे पॉवर ग्रिडपासून इलेक्ट्रिकली वेगळ्या आहे.

◆ संरक्षण कार्य: अति-वर्तमान, ओव्हर-व्होल्टेज, शॉर्ट सर्किट, बेट संरक्षण इ.

◆ देखरेख आणि नियंत्रण: रिमोट मॉनिटरिंगला समर्थन द्या आणि रिअल टाइममध्ये व्होल्टेज, वर्तमान आणि शक्ती यासारख्या डेटा संकलित करा.

● फोटोव्होल्टिक स्टेप-अप बॉक्स ट्रान्सफॉर्मर तांत्रिक वैशिष्ट्ये

Cepitic उष्णता अपव्यय: उपकरणांच्या सेवा आयुष्यावर परिणाम करणारे उच्च तापमान टाळण्यासाठी बॉक्स डिझाइनमध्ये वेंटिलेशन किंवा जबरदस्ती उष्णता अपव्यय (जसे की चाहते आणि वातानुकूलन) यांचा विचार केला पाहिजे.

◆ संरक्षण श्रेणी: सामान्यत: आयपी 54 किंवा उच्च, धूळ-पुरावा, ओलावा-पुरावा आणि मीठ धुके-पुरावा (किनारपट्टी किंवा उच्च-उंचीच्या क्षेत्रासाठी योग्य).

◆ लो-लॉस ट्रान्सफॉर्मर: अनाकार अ‍ॅलोय किंवा एनर्जी-सेव्हिंग सिलिकॉन स्टील शीट नॉन-लोड तोटा कमी करण्यासाठी वापरला जातो.

◆ इंटेलिजेंट ग्रिड कनेक्शन: समर्थन कार्ये जसे की रिअॅक्टिव्ह पॉवर भरपाई (एसव्हीजी) आणि हार्मोनिक दडपशाही आणि पॉवर ग्रीड वैशिष्ट्यांनुसार.

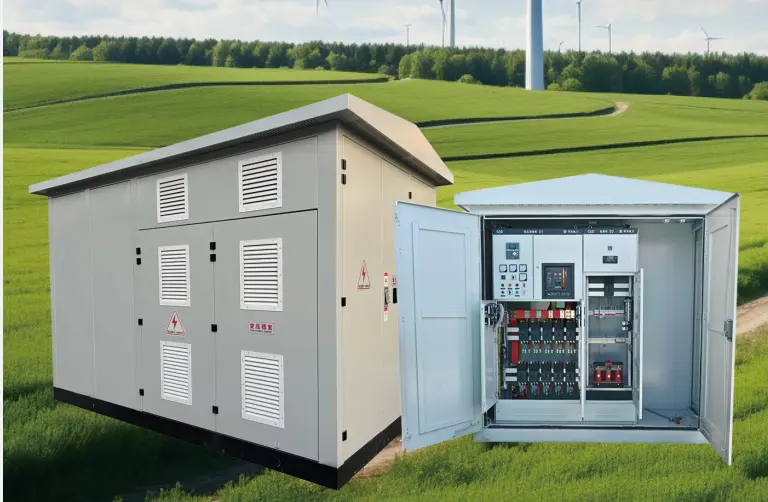

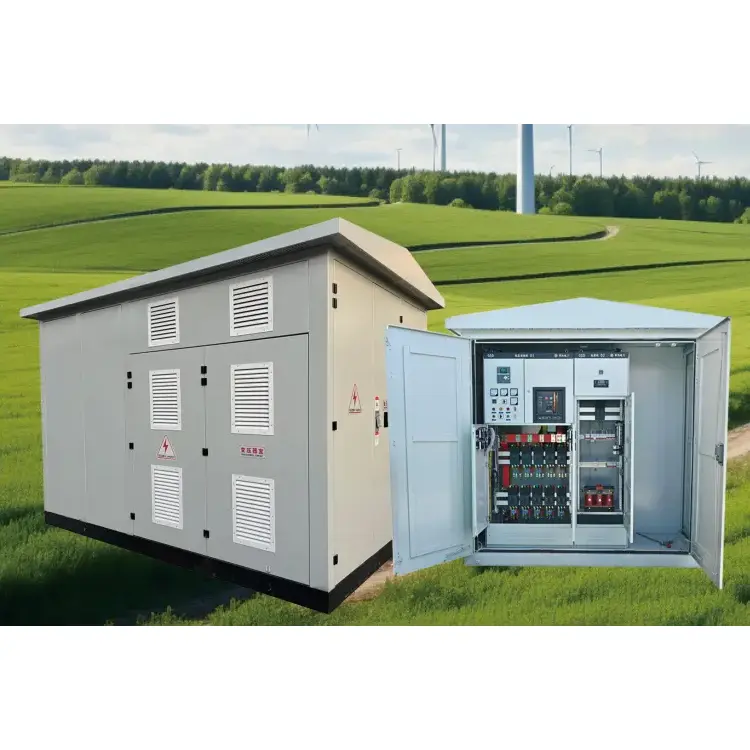

Photovoltaic Step Up Box Transformer

● तांत्रिक मापदंड

रेट केलेले व्होल्टेज पातळी: 35 केव्ही आणि 10 केव्ही आणि त्यापेक्षा कमी; वारंवारता: 50; इन्सुलेशन लेव्हल (खाली सारणी पहा).

व्होल्टेज （केव्ही）	उपकरणांच्या जास्तीत जास्त व्होल्टेजचे प्रभावी मूल्य （केव्ही）	रेट केलेले अल्प-मुदतीचा प्रतिकार व्होल्टेज पॉवर फ्रीक्वेंसी प्लेन (केव्ही) मिनिटांचे प्रभावी मूल्य	रेटेड लाइटनिंग इम्पल्स ऑफ व्होल्टेज (केव्ही) चे पूर्ण-वेव्ह पीक मूल्य (केव्ही)
≤1	.1.1	5
10	12	35	75
35	40.5	85	200
