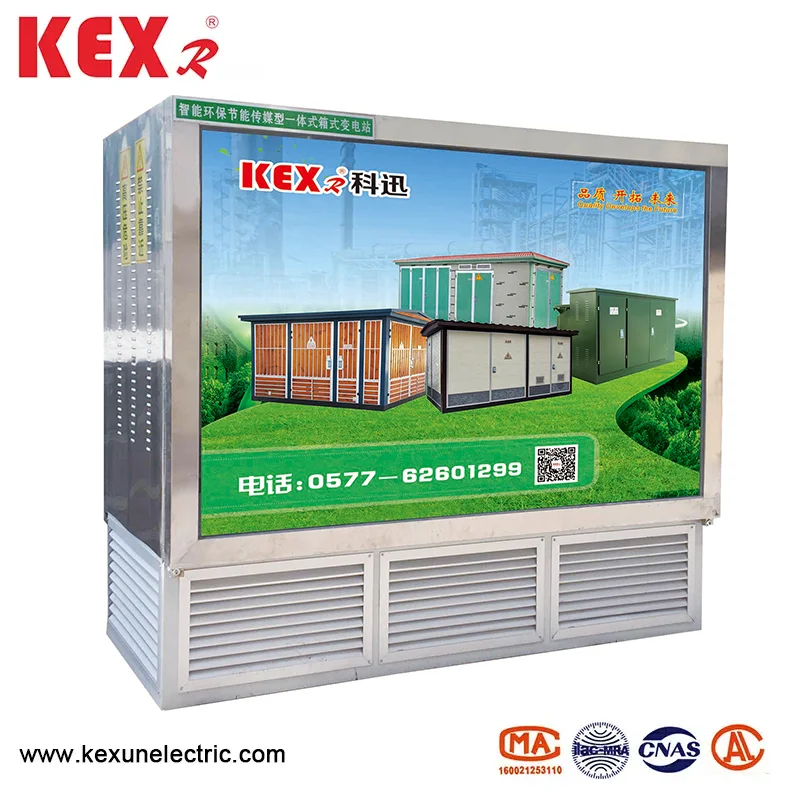

भूमिगत सबस्टेशन

● उत्पादन विहंगावलोकन

वायबीडी -12 प्रकारचे लँडस्केप भूमिगत सबस्टेशन शहरी पर्यावरणीय डिझाइनच्या संकल्पनेस अनुरुप आहे, एक लहान क्षेत्र व्यापते आणि वातावरणास सुशोभित करते. हे शहरी रहदारीचे ट्रंक रस्ते, निवासी क्षेत्रे, विमानतळ, स्थानके, ऑफ-हायवे आणि इतर ठिकाणांसाठी योग्य आहे आणि शहरी वितरण नेटवर्क उपकरणाच्या परिवर्तनाचा कल बनेल.

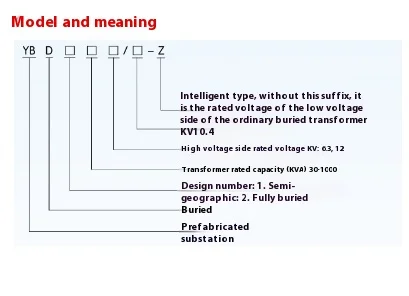

Y YBD-12 प्रकारातील लँडस्केप भूमिगत सबस्टेशनचे मॉडेल स्पष्टीकरण

पारंपारिक बॉक्स सबस्टेशनच्या तुलनेत, भूमिगत सबस्टेशनचे खालील स्पष्ट फायदे आहेत -

▶ सौंदर्यशास्त्र आणि पर्यावरणीय सुसंवाद

सामान्य बॉक्स सबस्टेशन एक मोठे क्षेत्र व्यापते, जे आसपासच्या वातावरणाशी चांगले समन्वय साधू शकत नाही आणि भूमिगत सबस्टेशनमध्ये एक लहान वितरण बॉक्स आहे, ज्याचा आसपासच्या वातावरणावर परिणाम होणार नाही.

▶ ऊर्जा बचत

उर्जा बचत आणि वापर कमी करणे हे संपूर्ण समाजाचे एकमत झाले आहे. वायबीडी -12 प्रकारच्या लँडस्केप भूमिगत सबस्टेशनसाठी प्राधान्य दिले जाणारे ट्रान्सफॉर्मर्स एस 11 मालिका, एस 13 मालिका आणि एसबीएच 15 मालिका यासारख्या कमी-तोट्या ट्रान्सफॉर्मर्स आहेत जे वापरकर्त्यांच्या मागणीनुसार आणि पुरवठ्यानुसार निवडले जाऊ शकतात.

▶ आवाज कमी करणे

ट्रान्सफॉर्मरचा आवाज लोखंडी कोरमधून येतो आणि कॉमन बॉक्स ट्रान्सफॉर्मरमधील जमिनीपासून उंची साधारणत: 1.2 मीटर असते, ज्यामुळे लोकांच्या झोपेचा सहज परिणाम होतो. वायबीडी -12 प्रकार लँडस्केप भूमिगत सबस्टेशन संपूर्णपणे भूमिगत स्थापित केले आहे आणि त्याचा आवाज स्पष्टपणे कमी केला जाऊ शकतो, ज्याचा रहिवाशांवर फारसा परिणाम झाला नाही.

Customers ग्राहकांसाठी मूल्य तयार करा

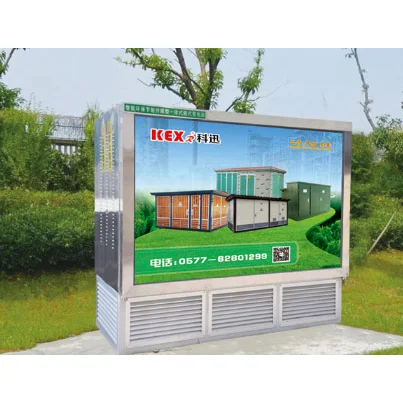

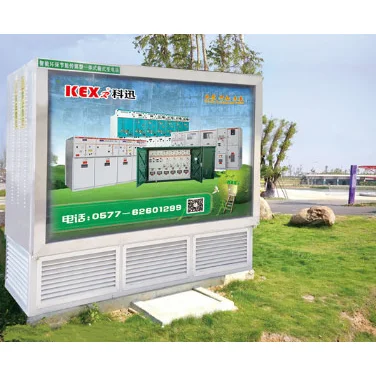

लहान उत्पादन चक्र, लहान गुंतवणूक आणि द्रुत प्रभावासह लँडस्केप अंडरग्राउंड सबस्टेशन केक्सनमध्ये पूर्णपणे प्रीफेब्रिकेट केले जाऊ शकते. शहरी मुख्य रस्ते आणि महामार्गांवर स्थापित केलेले भूमिगत सबस्टेशन हे जमिनीवर एक जाहिरात लाइट बॉक्स स्विच डिव्हाइस आहे आणि त्याची जाहिरात लाइट बॉक्स स्थिती ग्राहकांना बर्‍याच काळासाठी जाहिरातींचे फायदे प्रदान करेल.

▶ उच्च ऑटोमेशन

वायबीडी -12 प्रकारचे लँडस्केप भूमिगत सबस्टेशन जीपीआरएस वायरलेस नेटवर्क तंत्रज्ञानाचा वापर करून व्यापक मोजमाप आणि नियंत्रण डिव्हाइसद्वारे नियंत्रकास उच्च-व्होल्टेज आणि लो-व्होल्टेज स्विचगियरच्या ऑपरेशन स्थितीचा अहवाल देऊ शकते, जे सबस्टेशनच्या ऑपरेशन आणि वापरास मोठ्या प्रमाणात सुलभ करते.

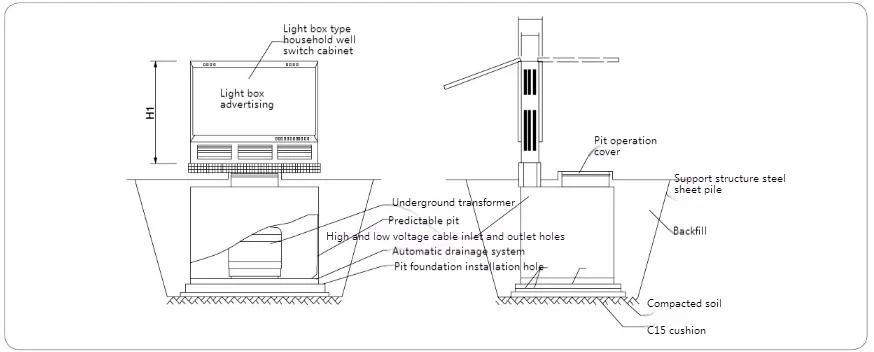

Y YBD-12 प्रकारातील लँडस्केप भूमिगत सबस्टेशनची स्थापना आकृती

टीप ●

1. वरील परिमाण केवळ संदर्भासाठी आहेत. कृपया वास्तविक परिमाणांची ऑर्डर देताना निर्मात्याद्वारे प्रदान केलेल्या रेखांकनांचा संदर्भ घ्या.

2. उत्पादनात भूमिगत ट्रान्सफॉर्मर, लाइट बॉक्स आउटडोअर स्विच कॅबिनेट आणि प्रीफेब्रिकेटेड पिट असते. हा कारखान्यात पूर्व-एकत्रित उपकरणांचा संपूर्ण संच आहे आणि लाइट बॉक्स स्विच कॅबिनेटचा शेल स्टेनलेस स्टीलचा बनलेला आहे;

3. प्रीफेब्रिकेटेड खड्डा पूर्णपणे सीलबंद आणि वॉटरप्रूफ आहे, खड्ड्याच्या वरच्या कव्हरची पृष्ठभाग चौरस मजल्यावरील फरशा सजविली जाते आणि खड्ड्याचा खालचा बॉक्स मेटल सिरेमिकचा बनलेला आहे, ज्याला दफन केलेल्या स्टील पाइपलाइनच्या जीबी/टी १ 28585 च्या आवश्यकतेनुसार अँटी-कॉरोशन ट्रीटमेंट केले जाते;

4. खड्ड्याचे वरचे कव्हर उघडण्यायोग्य मॅनहोल प्रदान केले जाते. मॅनहोल उघडल्यानंतर, ते सिलेंडरद्वारे समर्थित आणि स्थित आहे. मॅनहोलच्या माध्यमातून, केबल सेफ्टी कनेक्शनसाठी पिटमध्ये प्रवेश करण्यासाठी भूमिगत ट्रान्सफॉर्मर कामगार साजरा केला जाऊ शकतो आणि ऑपरेट केला जाऊ शकतो.

5. असे सुचविले गेले आहे की स्फोटक बोल्ट खड्ड्याच्या पाया आकारानुसार एम्बेड केले जावेत. खड्डा जागोजागी आणि निश्चित झाल्यानंतर, क्षितिजानुसार बॅकफिल माती आणि नंतर टर्फ लावा.

Two दोन टिपिकल योजनांचे डिझाइन रेखाचित्र

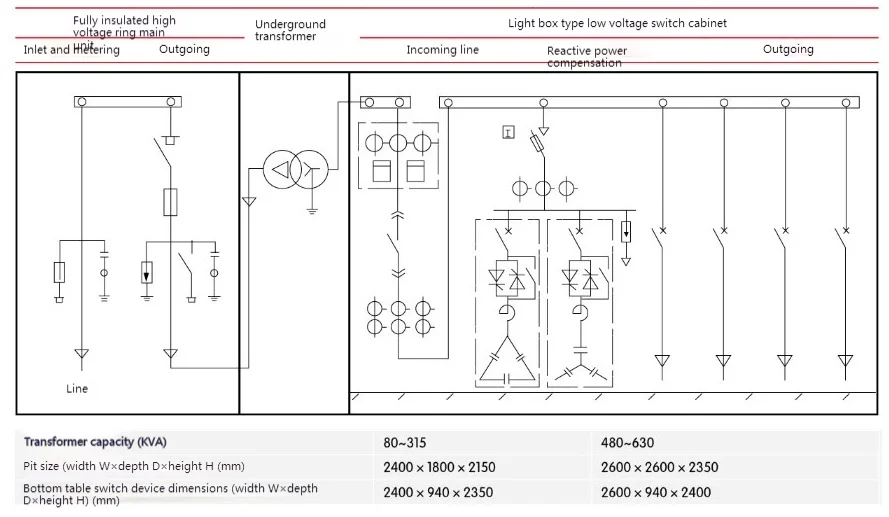

◆ एचव्ही रिंग मेन युनि+अंडरग्राउंड ट्रान्सफॉर्मर+लो व्होल्टेज मीटरिंग ●

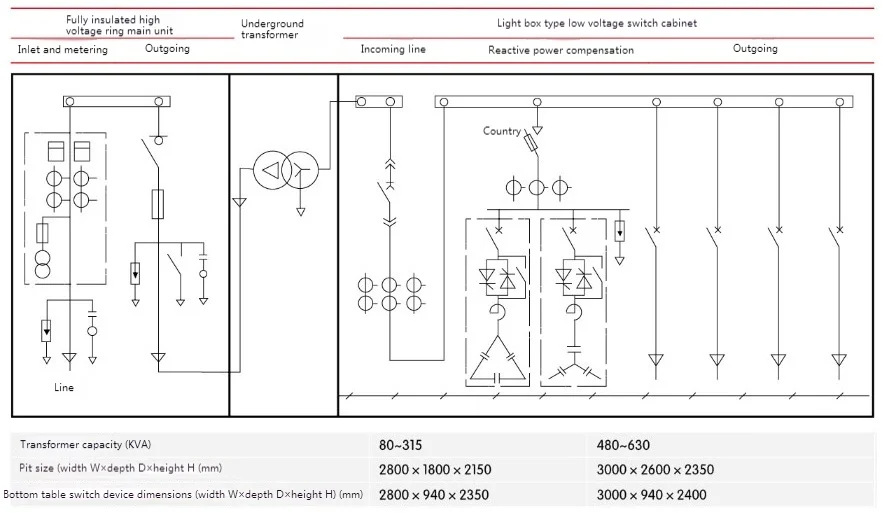

◆ एचव्ही रिंग मुख्य युनिट+उच्च व्होल्टेज मीटरिंग+अंडरग्राउंड ट्रान्सफॉर्मर+एलव्ही फीडर ●
