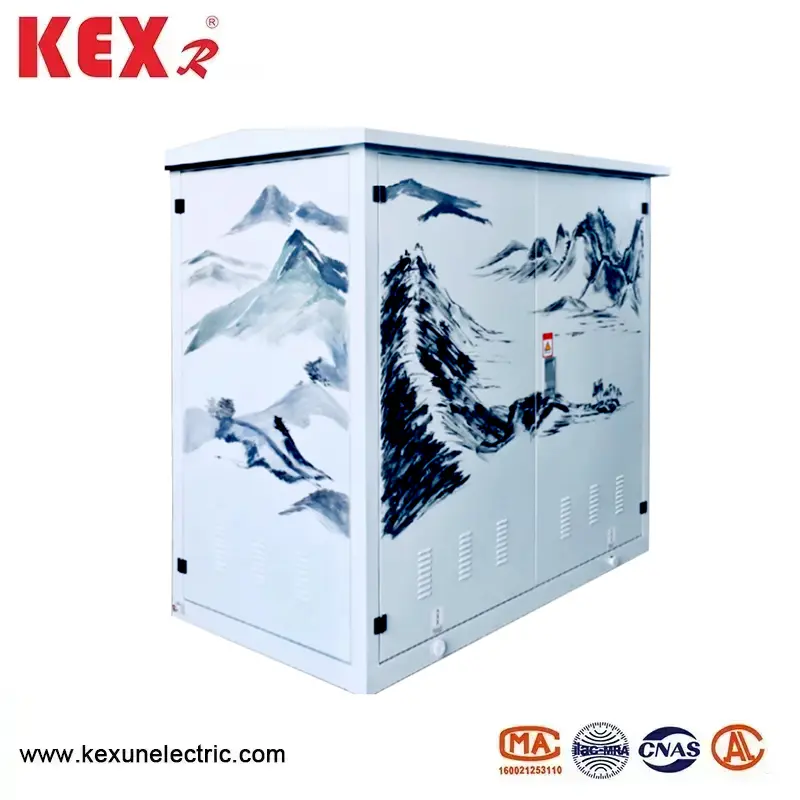

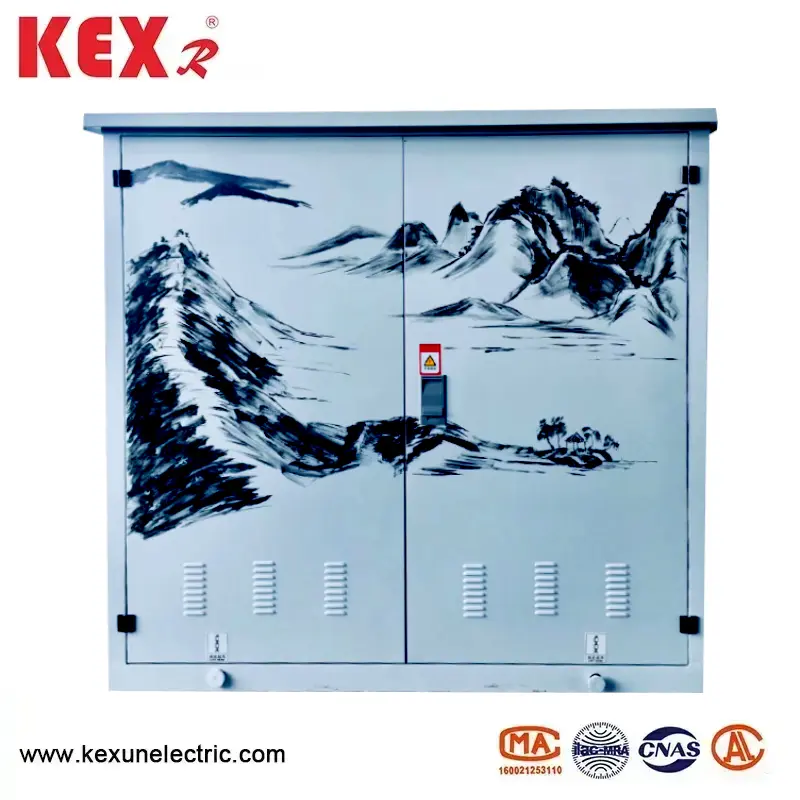

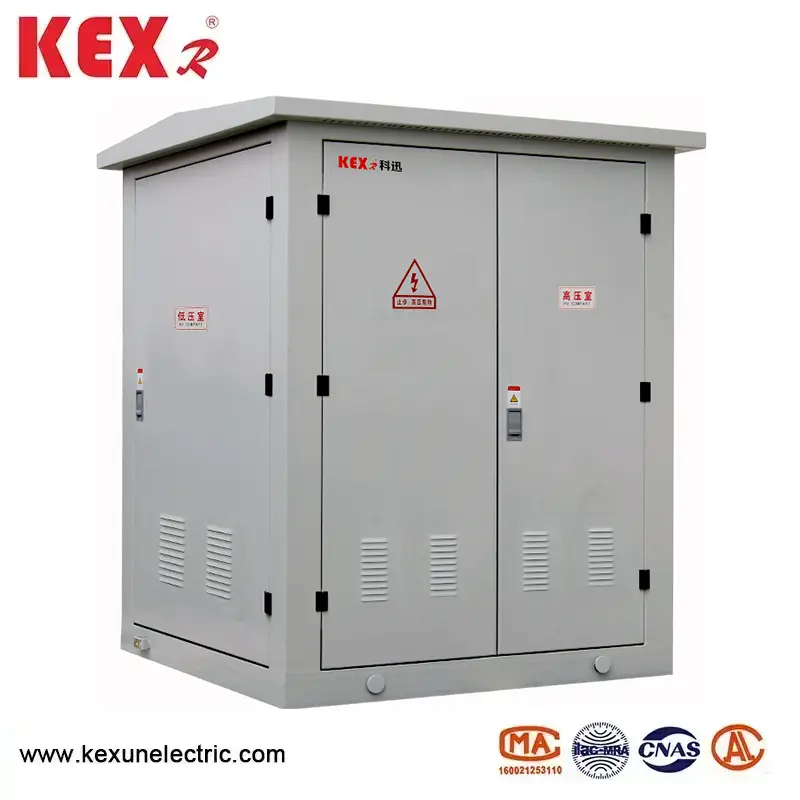

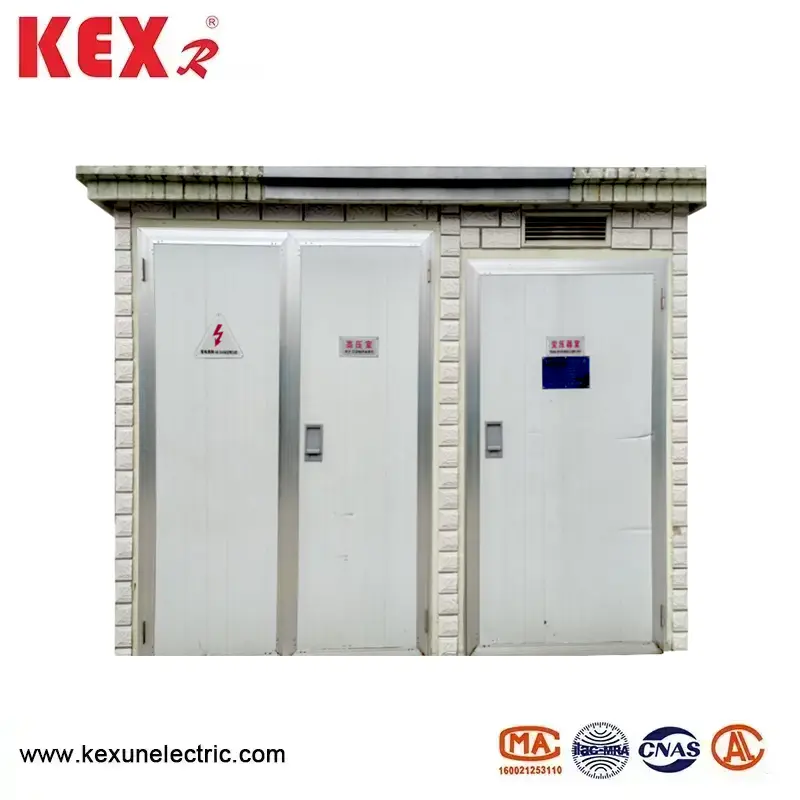

शहरी वितरण सबस्टेशन

● मॉडेल अर्थ

Y YB-12 प्रकार शहरी वितरण सबस्टेशनचा उत्पादन परिचय

◆ अविभाज्य रचना

शहरी वितरण सबस्टेशन प्रामुख्याने तीन भागांमध्ये विभागले गेले: उच्च-व्होल्टेज स्विच रूम, ट्रान्सफॉर्मर रूम आणि लो-व्होल्टेज स्विच रूम, जे स्वतंत्रपणे वाहतूक करता येते.

उत्पादनाच्या तापमानात वाढीची पातळी सुनिश्चित करण्यासाठी सबस्टेशन एक अद्वितीय मोठ्या-चक्र उष्णता अपव्यय डिझाइनचा अवलंब करते आणि खोल्यांमधील स्वतंत्र सीलिंग खोल्यांमध्ये उष्णतेची देवाणघेवाण करणार नाही.

शहरी वितरण सबस्टेशनचे शेल उच्च-गुणवत्तेच्या स्टेनलेस स्टील प्लेटपासून बनलेले आहे.

स्टील प्लेटच्या संरचनेच्या सर्व भागांमध्ये विशेष अँटी-कॉरोशन उपचार झाले आहेत आणि स्टेनलेस स्टील प्लेटच्या संरचनेत मजबूत गंज प्रतिकार आणि चांगली यांत्रिक शक्ती आहे.

अतिरिक्त बिल्डिंग फाउंडेशनशिवाय टीएचएस सबस्टेशन थेट घरात स्थापित केले जाऊ शकते, जे खर्च आणि जागेची बचत करते आणि स्थापित करणे सोयीस्कर आहे.

Company हाय प्रेशर चेंबर एसएफ 6 आमच्या कंपनीने स्वतंत्रपणे विकसित केलेले गॅसने भरलेले स्विचगियर उच्च व्होल्टेजसाठी स्वीकारले जाते आणि सर्व स्विचगियर आणि बसबार बंद स्टेनलेस स्टील बॉक्समध्ये सीलबंद केलेले आहेत ज्यात बाहेरील चार्ज केलेले शरीर नाही. सुरक्षित ऑपरेशन आणि उच्च विश्वसनीयता; पूर्णपणे मॉड्यूलर डिझाइन, सर्व मॉड्यूल्स पॉवर वापराच्या आवश्यकतेनुसार साइड आउटलेट आणि टॉप एक्सपेंशनचा कनेक्शन मोडची जाणीव करू शकतात आणि जास्तीत जास्त प्रमाणात वीजपुरवठा योजनेच्या गरजा पूर्ण करतात.

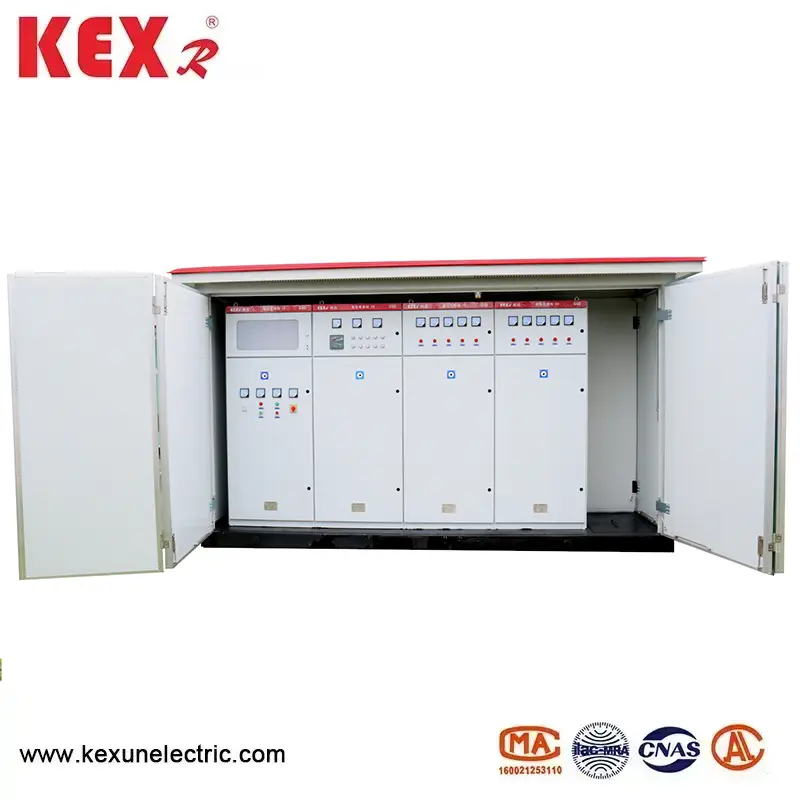

◆ लो प्रेशर चेंबर लो-व्होल्टेज साइड इनलेट आणि आउटलेट लाइन सर्व नवीन मोल्डेड केस सर्किट ब्रेकर्सपासून बनविलेले आहेत, जे आकारात लहान आहेत, आर्किंगपासून मुक्त आणि पुनर्स्थित करण्यास सुलभ आहेत. मल्टीफंक्शनल इंटेलिजेंट कॉम्प्रिहेन्सिव्ह प्रोटेक्शन कंट्रोलर आणि नवीन इंटिग्रेटेड रिएक्टिव्ह पॉवर भरपाई डिव्हाइस.

◆ ट्रान्सफॉर्मर रूम ट्रान्सफॉर्मर पूर्णपणे इपॉक्सी राळसह इन्सुलेटेड आहे, आणि इन्सुलेशन आणि उष्णता प्रतिरोध पातळी एफ आहे आणि ट्रान्सफॉर्मरमध्ये कोणतेही दहन-समर्थित सामग्री नाही आणि ऑपरेशन दरम्यान वातावरणास अनुकूल नसलेले कोणतेही गॅस किंवा इतर दरम्यानचे उत्पादन तयार करत नाहीत, म्हणून त्यात चांगली ज्वालाग्रही, पर्यावरण संरक्षण आणि ऊर्जा बचत करण्याची वैशिष्ट्ये आहेत.

◆ अंतर्गत कनेक्शन व्होल्टेज ट्रान्सफॉर्मर आणि चिनी सॉलिड स्विच कंपनीच्या सॉलिड इन्सुलेटेड केबल अ‍ॅक्सेसरीजद्वारे कनेक्ट केलेले आहेत, जे सुरक्षित, विश्वासार्ह आणि पूर्णपणे इन्सुलेटेड आहेत.

● उच्च दाब बाजू

इंटेलिजेंट इंटिग्रेटेड सबस्टेशनचे उच्च व्होल्टेज सामान्यत: लोड स्विच-फ्यूज कॉम्बिनेशन इलेक्ट्रिकल उपकरणाद्वारे संरक्षित केले जाते. एका टप्प्यात फ्यूज उडविल्यानंतर, तीन-चरण लिंकेज ट्रिप. लोड स्विच कॉम्प्रेस्ड एअर, व्हॅक्यूम, सल्फर हेक्साफ्लोराइड इ. पासून निवडले जाऊ शकते आणि स्वयंचलित अपग्रेडची जाणीव करण्यासाठी ऑपरेटिंग यंत्रणा वितरित केली जाऊ शकते. फ्यूज एक स्ट्रायकरसह एक उच्च-व्होल्टेज वर्तमान-मर्यादित फ्यूज आहे, ज्यामध्ये विश्वासार्ह कृती आणि मोठी ब्रेकिंग क्षमता आहे. मुख्य तांत्रिक मापदंडांसाठी खालील सारणी पहा. 800 केव्हीएच्या वरील ट्रान्सफॉर्मर्ससाठी, झेडएन 12, झेडएन 28 आणि व्हीएस 1 सारख्या व्हॅक्यूम सर्किट ब्रेकर्स संरक्षणासाठी निवडले जाऊ शकतात.

● कमी दाब बाजू

लो व्होल्टेज साइडवरील मुख्य स्विच निवडक संरक्षणासाठी युनिव्हर्सल किंवा इंटेलिजेंट सर्किट ब्रेकरचा अवलंब करते; आउटलेट स्विच लहान व्हॉल्यूम आणि शॉर्ट आर्किंगसह 30 सर्किट्ससह नवीन प्रकारचे प्लास्टिक शेल स्विच स्वीकारते; बुद्धिमान स्वयंचलित ट्रॅकिंग रि tive क्टिव पॉवर भरपाई डिव्हाइसमध्ये वापरकर्त्यांसाठी निवडण्यासाठी कॉन्टॅक्टर आणि कॉन्टॅक्टलेस स्विचिंग मोड आहेत.

Nuring शहरी वितरण सबस्टेशनचे ट्रान्सफॉर्मर

इंटेलिजेंट इंटिग्रेटेड सबस्टेशन कमी-तोट्या, तेल-विसर्जित, पूर्णपणे सीलबंद एस 9, एस 10 आणि एस 11 मालिका ट्रान्सफॉर्मर्सचा अवलंब करते आणि रेझिन-एक्सट्रिमली-स्मॉल किंवा नोमेक्स पेपर-इन्सुलेटेड पर्यावरण-अनुकूल ड्राय-प्रकार ट्रान्सफॉर्मर्स देखील निवडू शकते. तळाशी ट्रॉलीने सुसज्ज आहे आणि ट्रान्सफॉर्मर्स सहजपणे प्रवेश करू शकतात आणि बाहेर पडू शकतात.

Load लोड स्विचचे तांत्रिक मापदंड

High उच्च व्होल्टेज फ्यूजचे तांत्रिक मापदंड

Low लो व्होल्टेज सर्किट ब्रेकरचे तांत्रिक मापदंड

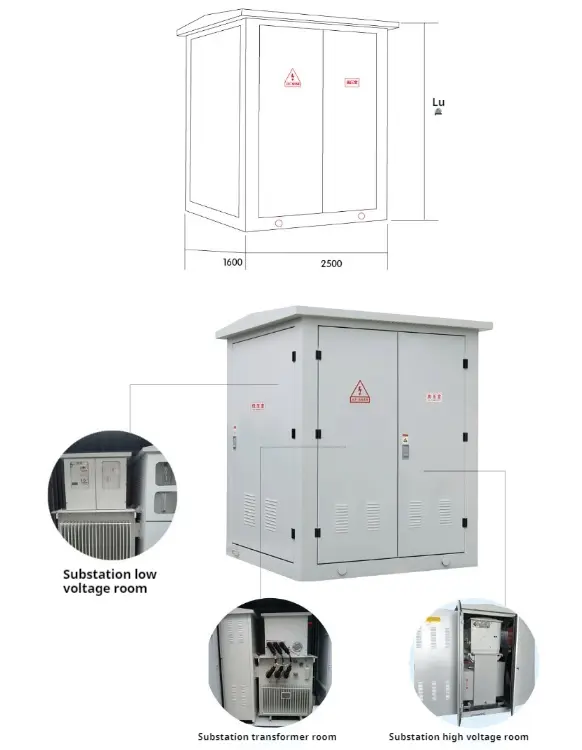

● लेआउट डायमेंशन डायग्राम
