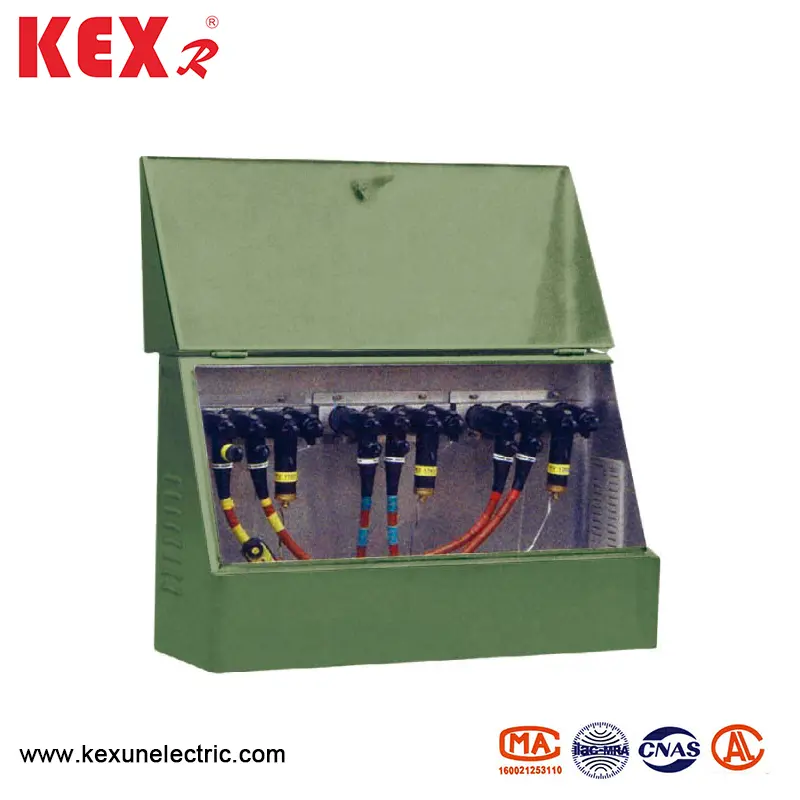

15 केव्ही अमेरिकन केबल शाखा बॉक्स

● क्रमांकन वर्णन

D डीएफडब्ल्यू प्रकार 15 केव्ही अमेरिकन केबल शाखा बॉक्सची वैशिष्ट्ये

◆ डिझाइन वैशिष्ट्य

▶ कॉमन बॉक्स डिझाइन: सर्व केबल कनेक्टर, स्विच आणि इतर घटक कॉम्पॅक्ट स्ट्रक्चर आणि लहान जागेच्या व्यवसायासह मेटल बॉक्समध्ये एकत्रित केले आहेत.

▶ कमी मॉड्यूलरिटी: युरोपियन शाखा बॉक्सच्या तुलनेत अमेरिकन शाखा बॉक्समध्ये कमकुवत विस्तार आहे आणि सामान्यत: सर्किट्सची निश्चित संख्या (जसे की 2 ~ 6 सर्किट्स) स्वीकारते.

▶ मेटल शेल संरक्षण: बॉक्स मुख्यतः स्टेनलेस स्टील किंवा गॅल्वनाइज्ड स्टीलचा बनलेला असतो आणि संरक्षण पातळी सामान्यत: आयपी 54 (डस्टप्रूफ आणि स्प्लॅश-प्रूफ) असते आणि काही उच्च-अंत मॉडेल आयपी 65 पर्यंत पोहोचू शकतात.

◆ केबल कनेक्शन मोड

अमेरिकन केबल अ‍ॅक्सेसरीज वापरणे

▶ 15 केव्ही अमेरिकन केबल शाखा बॉक्स थेट प्लगला समर्थन देण्यासाठी 200 ए किंवा 600 ए कोपर प्लग सारख्या एक डिटेच करण्यायोग्य कनेक्टर (लोडब्रेक कनेक्टर) वापरा (विशेष ऑपरेटिंग रॉड आवश्यक आहे).

▶ केबल जोड पूर्णपणे इन्सुलेटेड किंवा अर्ध-इन्सुलेटेड आहेत आणि काही थेट भाग उघडकीस आणले जाऊ शकतात, म्हणून इन्सुलेटिंग संरक्षणात्मक कॅप्समध्ये सहकार्य करणे आवश्यक आहे.

Cabers विविध केबल्ससाठी योग्य: तांबे केबल किंवा अ‍ॅल्युमिनियम केबल समर्थित आहे आणि क्रॉस सेक्शन सहसा 50 मिमी ते 500 मिमी पर्यंत असते.

◆ सुरक्षा आणि संरक्षणात्मक कामगिरी

▶ डीएफडब्ल्यू प्रकार 15 केव्ही अमेरिकन केबल शाखा बॉक्स पूर्णपणे बंदिस्त रचना आहे: बाह्य पर्यावरणीय प्रभाव कमी करा आणि विद्युत शॉकचा धोका कमी करा.

-In बिल्ट-इन एरेस्टर (पर्यायी): ओव्हरव्होल्टेज प्रभाव प्रतिबंधित करा आणि केबल्स आणि उपकरणे संरक्षित करा.

▶ फॉल्ट इंडिकेशन फंक्शन (काही मॉडेल्स): फ्लिप-फ्लॉप किंवा एलईडी फॉल्ट इंडिकेटरने सुसज्ज, जे फॉल्ट पॉईंट द्रुतपणे शोधण्यासाठी सोयीस्कर आहे.

Environmenty पर्यावरणाची अनुकूलता

Elater मजबूत हवामान प्रतिकार: 15 केव्ही अमेरिकन केबल शाखा बॉक्स -30 ℃ ~+50 ℃ च्या कार्यरत वातावरणासाठी योग्य आहे आणि दीर्घकालीन मैदानी ऑपरेशनसाठी योग्य आहे.

Con- अँटी-कॉरोशन ट्रीटमेंटः बॉक्स बॉडीच्या पृष्ठभागावर मीठ स्प्रे आणि गंज प्रतिकार करण्यासाठी प्लास्टिक, गॅल्वनाइज्ड आणि इतर प्रक्रियेसह फवारणी केली जाते.

◆ स्थापना आणि देखभाल

▶ सोयीस्कर स्थापना: सामान्यत: वॉल-आरोहित किंवा मजल्यावरील आरोहित स्थापना, अरुंद जागांसाठी योग्य.

▶ सोपी देखभाल: संपूर्णपणे सीलबंद डिझाइन, मुळात देखभाल-मुक्त, केवळ संयुक्त स्थिती नियमितपणे तपासणे आवश्यक आहे.

▶ लाइव्ह-लाइन ऑपरेशन (काही मॉडेल्स): प्लगिंग आणि अनप्लगिंगसाठी विशेष इन्सुलेटिंग ऑपरेटिंग रॉड वापरा, जेणेकरून पॉवर आउटेजची वेळ कमी होईल.

◆ मर्यादा

× खराब स्केलेबिलिटी: लूपची संख्या निश्चित केली आहे आणि नंतरच्या क्षमतेच्या विस्तारासाठी उपकरणे बदलण्याची आवश्यकता आहे.

× कमी संरक्षण पातळी: काही मॉडेल्स युरोपियन शाखा बॉक्ससारखे डस्ट प्रूफ आणि वॉटरप्रूफ नसतात.

D डीएफडब्ल्यू प्रकार 15 केव्ही अमेरिकन केबल शाखा बॉक्सचे तांत्रिक मापदंड

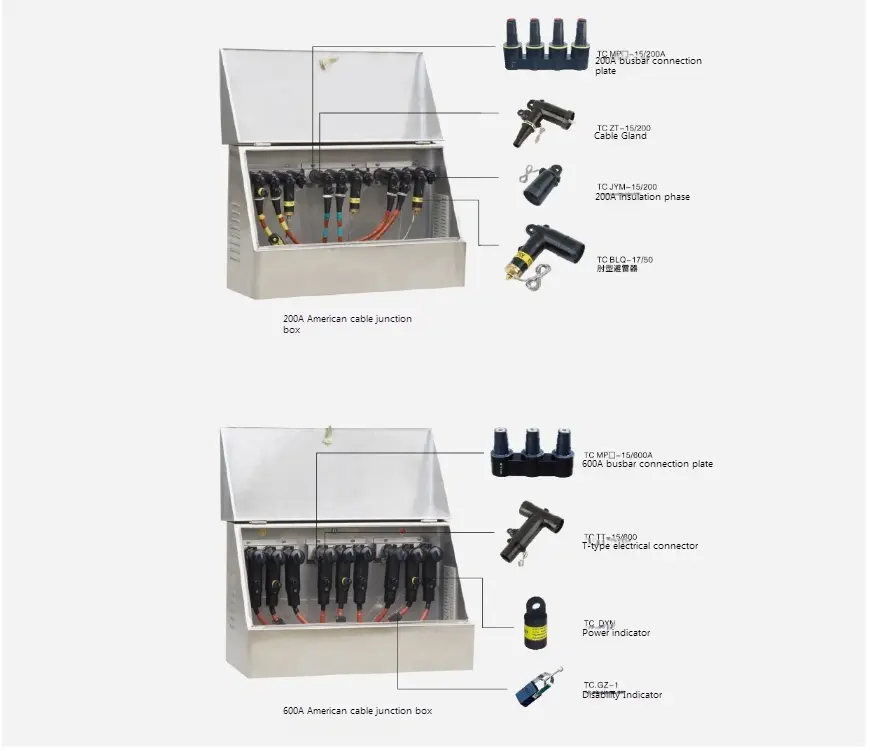

F डीएफडब्ल्यू प्रकार 15 केव्ही अमेरिकन केबल ब्रांच बॉक्स स्ट्रक्चरचे उदाहरण आकृती

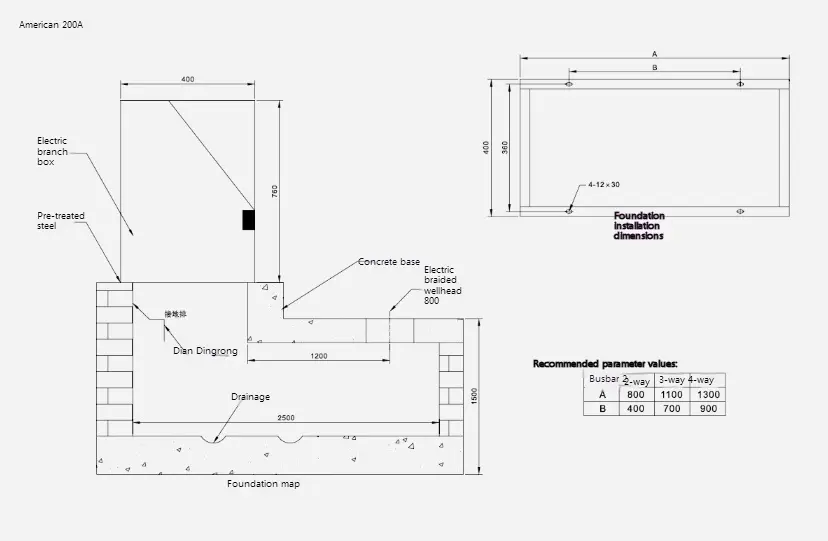

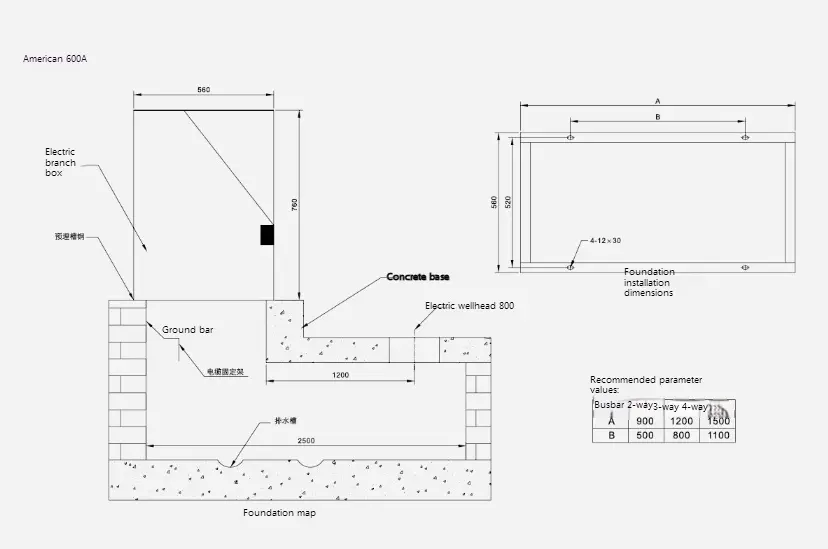

● डीएफडब्ल्यू प्रकार 15 केव्ही अमेरिकन केबल शाखा बॉक्स फाउंडेशन स्ट्रक्चर
