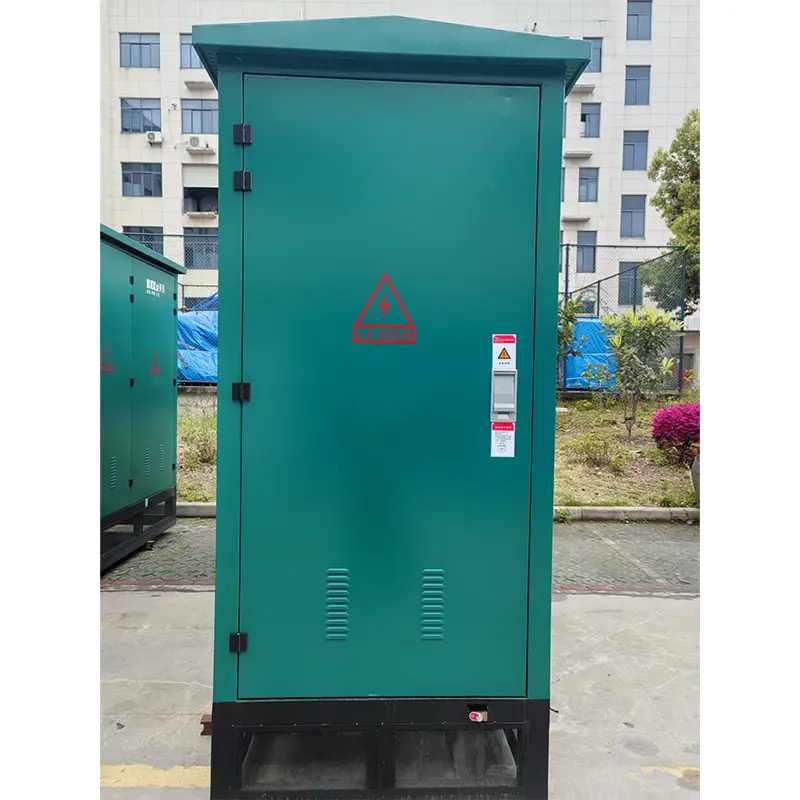

लोड स्विच केबल शाखा बॉक्स

● उत्पादन विहंगावलोकन

डीएफडब्ल्यू लोड स्विच केबल ब्रांच बॉक्स तीन-स्टेशन एसएफ 6 लोड स्विचसह एकत्रित केला जातो, डाव्या आणि उजव्या इनकमिंग आणि आउटगोइंग लाइनचे कल्पक विभाजन, कमीतकमी स्ट्रक्चरल डिझाइन आणि सर्वात मजबूत केबल कॉन्फिगरेशन फंक्शन, 8 पर्यंत इनकमिंग आणि आउटगोइंग लाइनसह. ब्रांच बॉक्समध्ये केवळ पारंपारिक टॅप बॉक्सचे फायदेच टिकवून ठेवले नाहीत तर रिंग नेटवर्क कॅबिनेटचे काही फायदे देखील आहेत, म्हणूनच शहरी नेटवर्कच्या पुनर्रचनासाठी हे एक आदर्श उपकरणे आहे. लहान आकार, देखभाल-मुक्त, चांगली तांत्रिक अर्थव्यवस्था, उच्च विश्वसनीयता, सोपी स्थापना आणि सोयीस्कर वापर. एसएफ 6 लोड स्विचसह केबल ब्रांच बॉक्समध्ये असे दर्शविले गेले आहे की बॉक्समध्ये तीन कंपार्टमेंट्स आहेत, त्यातील एक सीलबंद आहे, आणि सीलबंद कंपार्टमेंट मायक्रो-प्रेशर सल्फर हेक्साफ्लोराइड गॅसने भरलेले आहे, ज्यामध्ये एकापेक्षा जास्त भार एकाच वेळी बंद केले जाते. लोड स्विचची ऑपरेटिंग यंत्रणा ऑपरेटिंग ड्राइव्ह कंपार्टमेंटमध्ये आहे आणि केबल डब्यात केबल पोस्ट आणि केबल टर्मिनल आहेत आणि केबल टर्मिनल लोड स्विचशी जोडलेले आहेत. लोड स्विचच्या संलग्न कंपार्टमेंटमधील लोड स्विच रोटरी टेबल डायनॅमिक आणि स्टॅटिक कॉन्टॅक्ट प्रकार लोड स्विच आहेत आणि प्रत्येक लोड स्विचचा फिरणारा शाफ्ट तीन थरांसह शाफ्टच्या सभोवतालच्या सममितीय क्षेत्रावर निश्चित केला जातो. केबल कंपार्टमेंटमधील केबल्स तीन टप्प्यात गटबद्ध केल्या जातात आणि प्रत्येक गटातील तीन केबल टर्मिनल समांतर आणि तिरकसपणे खाली वितरित केल्या जातात. प्रत्येक केबल टर्मिनल अनुलंबपणे केबल ब्लॉकला लाइनशी जोडलेले असते आणि तीन केबल ब्लॉकलाच्या रेषा एकमेकांना समांतर असतात. बंद कंपार्टमेंटमध्ये प्रेशर रिलीफ पाइपलाइन आहे.

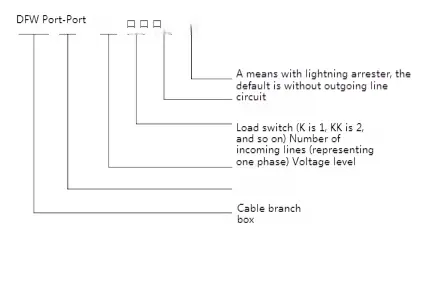

● मॉडेल अर्थ

● तांत्रिक मापदंड

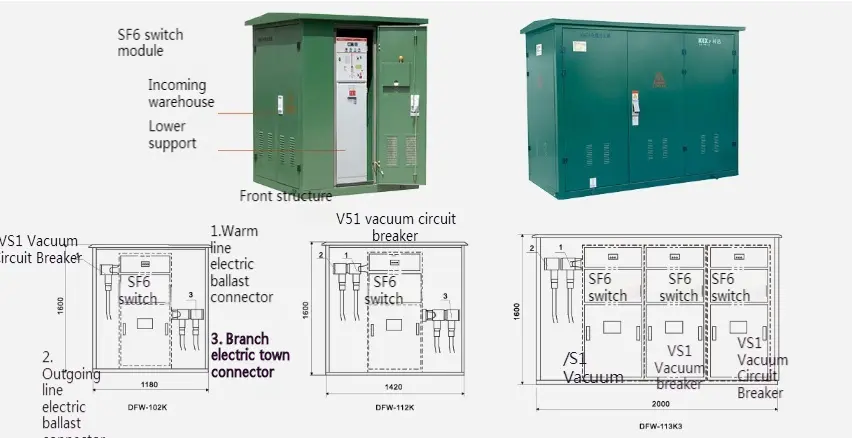

Rella बाह्यरेखा आकृती

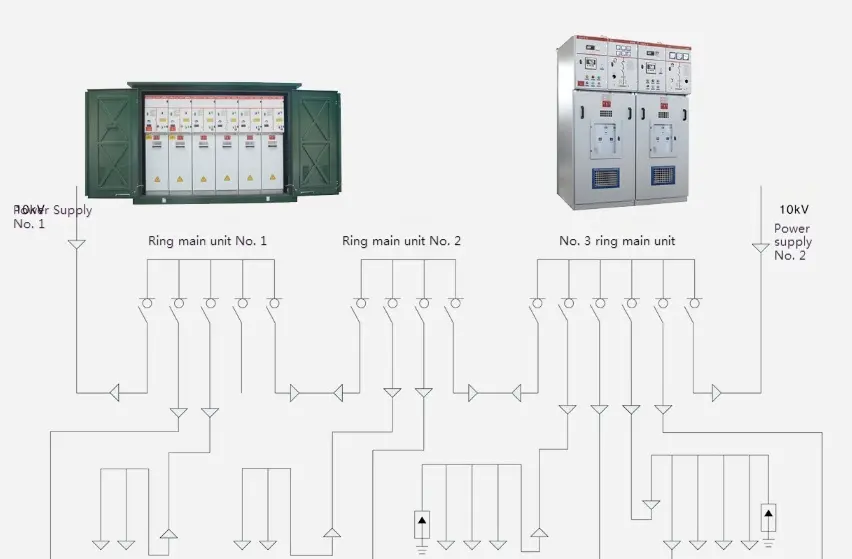

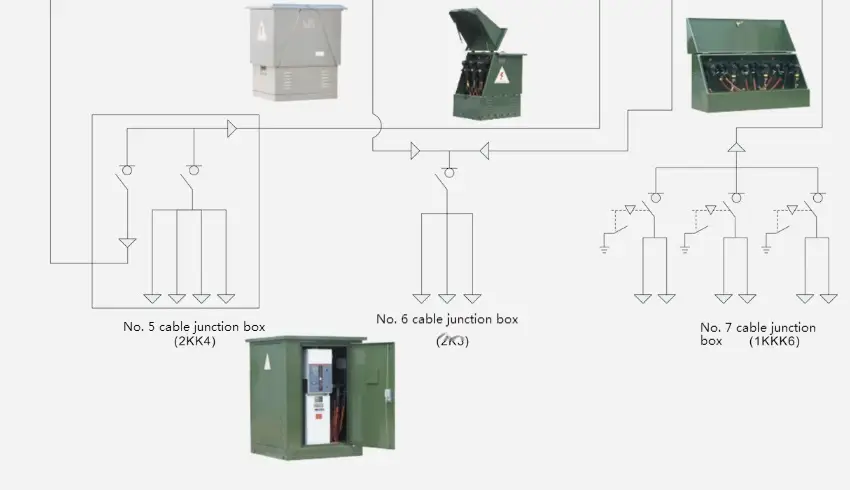

● टिपिकल वायरिंग योजना आकृती

S एसएफ 6 लोड स्विचसह केबल शाखा बॉक्सचे योजनाबद्ध आकृती

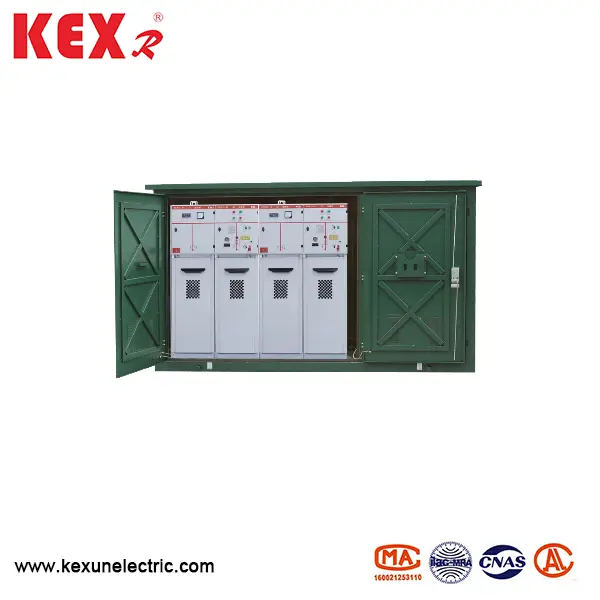

Vac व्हॅक्यूम लोड स्विचसह लोड स्विच केबल शाखा बॉक्स (व्हॅक्यूम सर्किट ब्रेकर)

घरगुती उच्च-गुणवत्तेच्या व्हॅक्यूम लोड स्विच असेंब्लीचा अवलंब करा, चतुराईने डाव्या आणि उजव्या इनकमिंग आणि आउटगोइंग लाइन, सर्वात लहान स्ट्रक्चरल डिझाइन, सर्वात मजबूत केबल कॉन्फिगरेशन फंक्शन आणि इनकमिंग आणि आउटगोइंग लाइन 8 चॅनेलपर्यंत पोहोचू शकतात. ब्रांच बॉक्समध्ये केवळ पारंपारिक टॅप बॉक्सचे फायदेच टिकवून ठेवले नाहीत तर रिंग नेटवर्क कॅबिनेटचे काही फायदे देखील आहेत, म्हणूनच शहरी नेटवर्कच्या पुनर्रचनासाठी हे एक आदर्श उपकरणे आहे. लहान आकार, देखभाल-मुक्त, चांगली तांत्रिक अर्थव्यवस्था, उच्च विश्वसनीयता, सोपी स्थापना आणि सोयीस्कर वापर. व्हॅक्यूम लोड स्विच (व्हॅक्यूम सर्किट ब्रेकर) सह केबल ब्रांच बॉक्समध्ये असे वैशिष्ट्य आहे की बॉक्समध्ये तीन कंपार्टमेंट्स आहेत, त्यातील एक सीलबंद आहे आणि लोड स्विचची ऑपरेटिंग यंत्रणा ब्रांच बॉक्सच्या समोर आहे, जी मॅन्युअल किंवा इलेक्ट्रिक ऑपरेशनची जाणीव करू शकते. केबल कंपार्टमेंटमध्ये केबल स्टेक्स आणि केबल टर्मिनल आहेत आणि केबल टर्मिनल लोड स्विचशी जोडलेले आहेत. डिझाइन योजनेद्वारे आवश्यक असल्यास केबल कंपार्टमेंट्स फ्यूजसह संरक्षित केले जाऊ शकतात आणि डिझाइन योजनेत विविधता आहे, ज्यामुळे टेलिमेट्री, रिमोट कंट्रोल आणि रिमोट कम्युनिकेशनची कार्ये लक्षात येऊ शकतात.

◆ तांत्रिक मापदंड

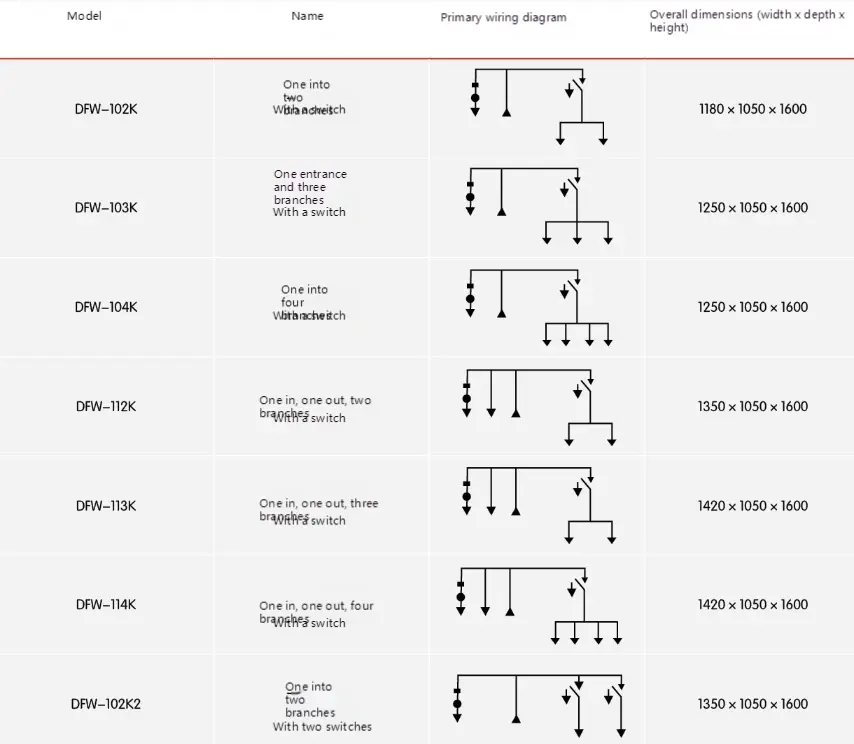

● ठराविक प्राथमिक प्रणाली आकृती
