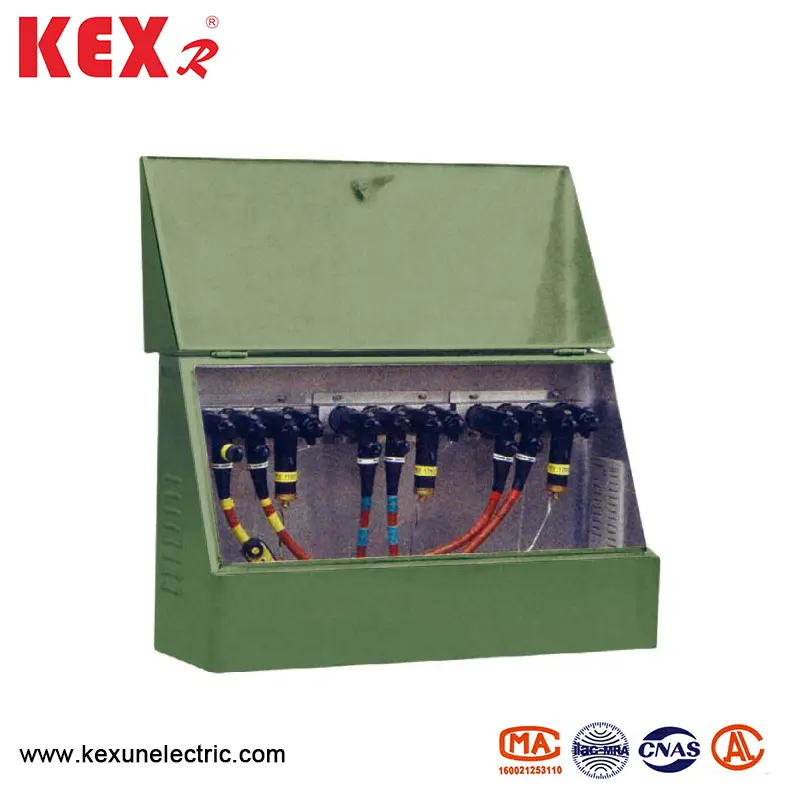

25 केव्ही अमेरिकन केबल शाखा बॉक्स

Use वापराच्या अटी

25 केव्ही अमेरिकन केबल शाखा बॉक्स खालील अटींनुसार वापरण्यासाठी योग्य आहे.

▶ वातावरण तापमान: -30 आणि 40 दरम्यान ℃

▶ पवन गती: 34 मी/से (700 पीएपेक्षा कमी) खाली)

▶ आर्द्रता: दररोज सरासरी आर्द्रता 95%पेक्षा कमी; मासिक सरासरी आर्द्रता 90%पेक्षा कमी

▶ शॉकप्रूफ: क्षैतिज प्रवेग 0.4 मी/से पेक्षा जास्त नाही आणि अनुलंब प्रवेग 0.15 मी/से पेक्षा जास्त नाही.

Est इंस्टॉलेशन साइटचा कल: 3 ° पेक्षा कमी

▶ स्थापना वातावरणः डीएफडब्ल्यू प्रकार 25 केव्ही अमेरिकन केबल शाखा बॉक्सची आसपासची हवा स्पष्टपणे संक्षारक, ज्वलनशील वायू, पाण्याची वाष्प इत्यादीद्वारे प्रदूषित होऊ नये आणि स्थापना साइटवर कोणतेही हिंसक कंप नाही.

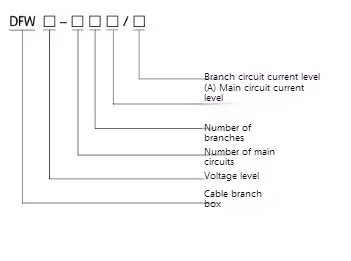

● मॉडेल अर्थ

● तांत्रिक मापदंड

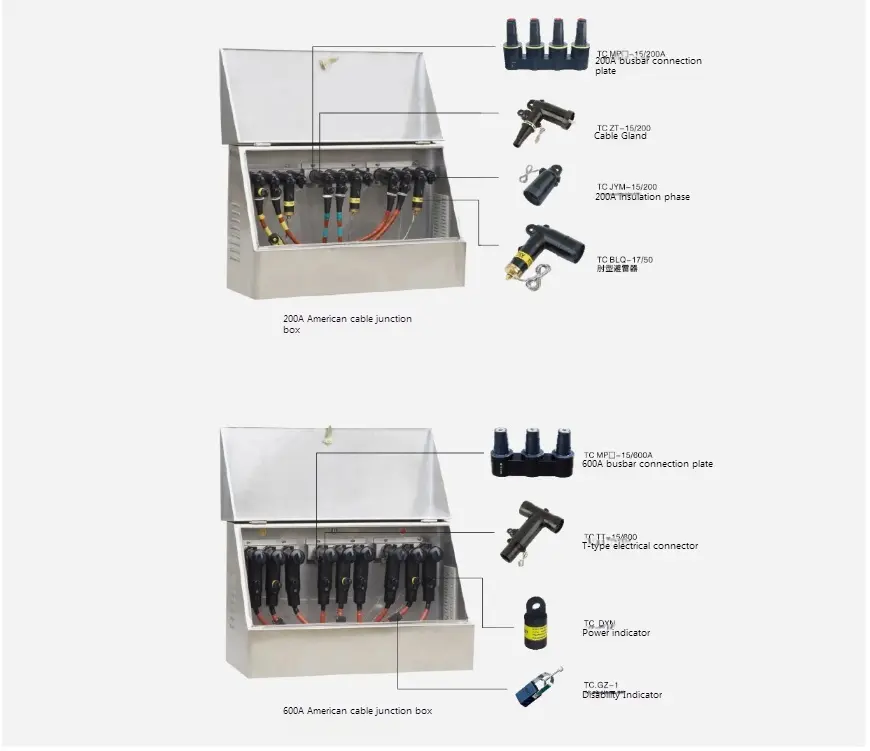

25 केव्ही अमेरिकन केबल ब्रांच बॉक्सचे उदाहरण आकृती

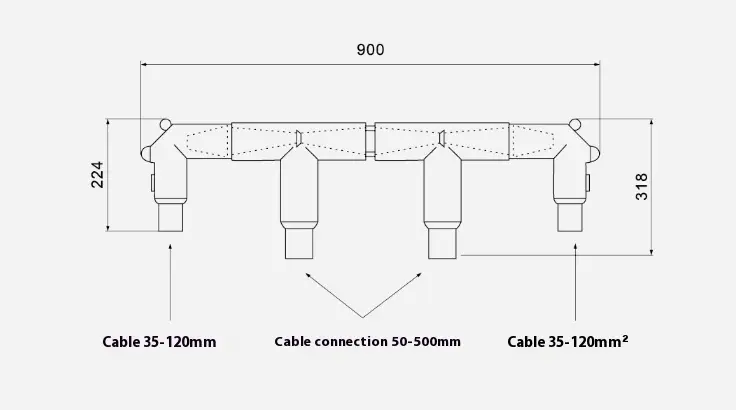

साइटच्या मर्यादेमुळे 25 केव्ही अमेरिकन केबल शाखा बॉक्स ठेवता येत नसल्यास, केबल जोड्यांद्वारे एकाधिक केबल शाखा तयार केल्या जाऊ शकतात (बस बारची आवश्यकता नाही, आणि कनेक्शनची पद्धत खालील उदाहरणात दर्शविली गेली आहे) आणि केबल खंदक किंवा इतर ठिकाणी ठेवली. उदाहरण 1 चार इनकमिंग आणि आउटगोइंग लाइन (2 × 600 ए+2 × 200 ए) च्या प्रत्येक गटामध्ये दोन टी -2 केबल कनेक्टर, दोन कोपर कनेक्टर आणि इंटरमीडिएट कनेक्टर असतात. टी-ⅱ केबल कनेक्टर 200 ए कोपर केबल कनेक्टरशी जोडलेले आहे (दुसरी बाजू ऑल-इन्सुलेटेड ऑक्साईड एरेस्टरशी जोडलेली आहे).

आकाराच्या उदाहरणांसाठी खालील आकृती पहा

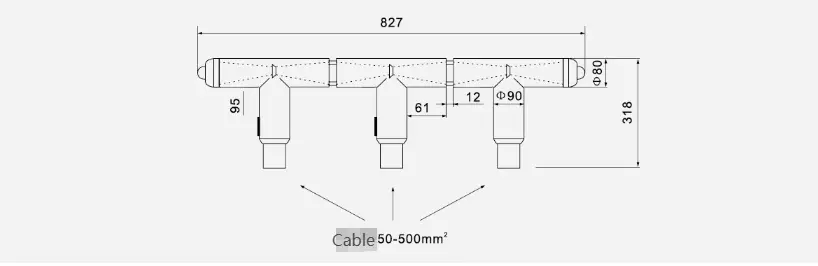

उदाहरण 2 तीन प्रवेश रेषा (3x600 ए) प्रत्येक टप्प्यात तीन टी-आकाराचे केबल कनेक्टर आणि दोन इंटरमीडिएट कनेक्टिंग कनेक्टर असतात. परिमाण आणि उदाहरणांसाठी खालील आकृती पहा:

● उदाहरण आकृती
