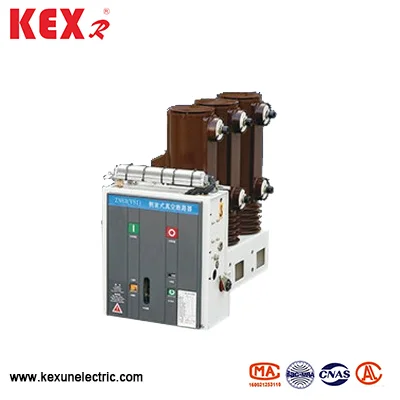

साइड-आरोहित इनडोअर हाय व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर
चिनी फॅक्टरी केक्सन निर्मित साइड-माउंट इनडोअर हाय व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर प्रामुख्याने संरक्षण आणि नियंत्रण सर्किटसाठी वापरला जातो. हे 12 केव्ही रेट केलेले व्होल्टेज आणि 50 हर्ट्झच्या वारंवारतेसाठी योग्य आहे जेथे वारंवार ऑपरेशन किंवा सर्किट चालू व्यत्यय आवश्यक आहे. हे निश्चित स्विचगियरमध्ये स्थापित केले जाऊ शकते किंवा एकट्याने वापरले जाऊ शकते.
मॉडेल: व्हीएस 1
ब्रँड ● केएक्सआर
मॉडेल: व्हीएस 1
ब्रँड ● केएक्सआर
Side साइड-माउंट इनडोअर हाय व्होल्टेज व्हॅक्यूम सर्किट ब्रेकरची स्ट्रक्चरल वैशिष्ट्ये
▶ बाजूकडील ऑपरेशन यंत्रणा
▶ इपॉक्सी राळ इन्सुलेटेड पोल
▶ ट्रिप-फ्री स्प्रिंग ऑपरेटिंग सिस्टम
▶ फ्रंट/रियर केबल टर्मिनेशन
Sideds साइड-आरोहित इनडोअर हाय व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर अटींचा वापर
▶ सभोवतालचे तापमान श्रेणी: तापमान सभोवतालच्या बाजूच्या आसपासच्या घरातील उच्च व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर -15 ~ 40 ℃ असावे
▶ उंची: साइड-आरोहित इनडोअर हाय व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर 1000 मीटरपेक्षा कमी स्थापित केले जावे.
▶ सापेक्ष आर्द्रता: दैनंदिन सरासरी 95%पेक्षा जास्त नसते, मासिक सरासरी 90%पेक्षा जास्त नसते, संतृप्त वाष्प दाबाची दैनंदिन सरासरी 2.2 × 10-3 एमपीएपेक्षा जास्त नसते आणि मासिक सरासरी 1.8 × 10-3 एमपीएपेक्षा जास्त नसते.
▶ भूकंप तीव्रता: 8 डिग्रीपेक्षा कमी
Fire आग, स्फोट, गंभीर प्रदूषण, रासायनिक गंज आणि गंभीर कंप नसलेली ठिकाणे.
Side साइड-माउंट इनडोअर हाय व्होल्टेज व्हॅक्यूम सर्किट ब्रेकरचे तांत्रिक मापदंड
|
आयटम |
युनिट |
डेटा |
||||
|
रेट केलेले व्होल्टेज |
केव्ही |
12 |
||||
|
रेटेड करंट |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
रेट केलेले शॉर्ट सर्किट ब्रेक करंट |
द |
20 |
25 |
31.5 |
||
|
चालू शॉर्ट सर्किट बंद |
द |
50 |
63 |
80 |
||
|
रेट केलेले शिखर |
द |
50 |
63 |
80 |
||
|
4 एस शॉर्ट सर्किट चालू （पीक） |
द |
20 |
25 |
31.5 |
||
|
रेट केलेले इन्सुलेशन लेव्हल |
व्होल्टेजचा प्रतिकार करीत आहे |
केव्ही |
42 （48） |
|||
|
व्होल्टेजचा परिणाम |
75 （85） |
|||||
|
रेटिंग ऑपरेटिंग सीक्वेन्स |
|
ब्रेक -0.3 एस-क्लोज -180 एस-क्लोज |
||||
|
यांत्रिक जीवन |
वेळ |
10000 |
||||
|
रेट केलेले शॉर्ट-सर्किट चालू व्यत्यय |
वेळ |
50 |
||||
|
ऑपरेटिंग यंत्रणेचे रेटिंग ओपनिंग व्होल्टेज （डीसी） |
V |
110,220 |
||||
|
संपर्क टर्मिनल अंतर |
मिमी |
11 ± 1 |
||||
|
ओव्हरट्रावेल (संपर्क स्प्रिंग कॉम्प्रेशन लांबी) |
मिमी |
35 ± 0.5 |
||||
|
तीन-चरण वेगळे करणे आणि बाउन्स वेळ बंद करणे |
एमएस |
≤2 |
||||
|
संपर्क बंद बाउन्स वेळ |
एमएस |
≤2 |
||||
|
सरासरी उघडण्याची गती |
मी/एस |
1.1 ± 0.2 |
||||
|
सरासरी बंद गती |
मी/एस |
0.6 ± 0.2 |
||||
|
उघडण्याची वेळ |
कमाल ऑपरेटिंग व्होल्टेज |
s |
.0.05 |
|||
|
किमान ऑपरेटिंग व्होल्टेज |
≤0.08 |
|||||
|
बंद वेळ |
s |
0.1 |
||||
|
डायनॅमिक आणि स्थिर संपर्कांची परवानगी देण्यायोग्य पोशाख संचयित जाडी |
मिमी |
3 |
||||
