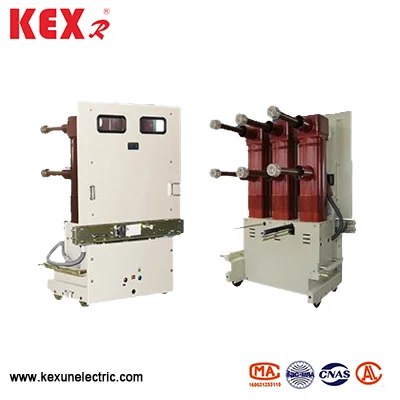

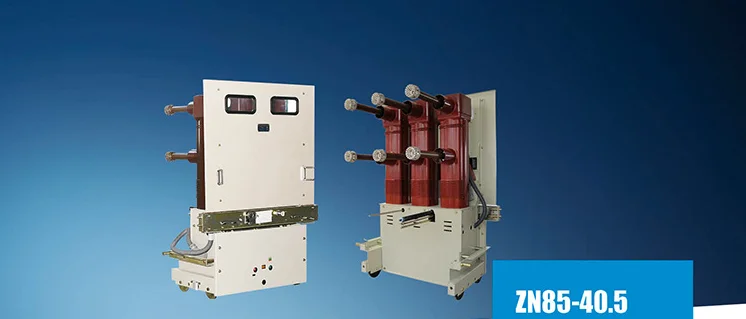

झेडएन 85 इनडोअर हाय व्होल्टेज व्हीसीबी

● स्ट्रक्चरल वैशिष्ट्ये

झेडएन 85 इनडोअर हाय व्होल्टेज व्हीसीबी आणि ऑपरेटिंग यंत्रणा वर आणि खाली व्यवस्था केली गेली आहे, जी सर्किट ब्रेकरची खोली प्रभावीपणे कमी करते. थ्री-फेज आर्क विझवणारी चेंबर आणि कनेक्ट चार्ज केलेले शरीर तीन स्वतंत्र इपॉक्सी राळ इन्सुलेटिंग सिलेंडरद्वारे विभक्त केले गेले आहे, एक संयुक्त इन्सुलेशन स्ट्रक्चर तयार करण्यासाठी, झेडएन 85 इनडोअर हाय व्होल्टेज व्हीसीबी सामान्य ऑपरेटिंग शर्तींमध्ये हवेचे अंतर आणि चढण्याच्या अंतराची आवश्यकता पूर्ण करते. आणि प्रभावीपणे त्याचे स्वतःचे व्हॉल्यूम कमी करा. व्हॅक्यूम इंटरप्टर आणि डायनॅमिक आणि मुख्य इलेक्ट्रिक सर्किटची स्थिरता इन्सुलेटिंग सिलेंडरमध्ये प्रवाहकीय कनेक्शन स्थापित केली जाते, जेणेकरून फेजचे अंतर फक्त 300 मिमी असेल. मुख्य सर्किटचे विद्युत कनेक्शन सर्व निश्चित कनेक्शन स्वीकारतात, ज्यात उच्च विश्वसनीयता आहे. इन्सुलेटिंग सिलेंडर सर्किट ब्रेकर फ्रेममध्ये स्थापित केले आहे. शेल्फच्या वर. झेडएन 85 इनडोअर हाय व्होल्टेज व्हीसीबी यंत्रणेत सोपी डिझाइन, चांगले आउटपुट वक्र आणि कार्यप्रदर्शन आहे. 40.5 केव्ही व्हॅक्यूम सर्किट ब्रेकरची वैशिष्ट्ये आणि आवश्यकता लागू आहेत. एकूणच लेआउट वाजवी, सुंदर आणि संक्षिप्त आहे. लहान आकार, लवचिक ऑपरेशन, लांब सेवा जीवन, सोयीस्कर देखभाल आणि देखभाल-मुक्त यंत्रणा. सर्किट ब्रेकर वारंवार ऑपरेशन, विविध प्रसंग आणि कठोर ऑपरेटिंग शर्ती असलेल्या ठिकाणांसाठी योग्य आहे.

Z झेडएन 85 इनडोअर हाय व्होल्टेज व्हीसीबीचे तांत्रिक मापदंड
