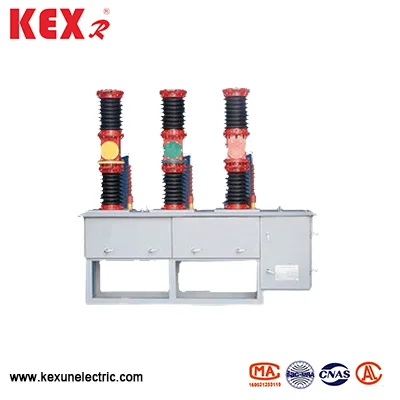

झेडडब्ल्यू 7 ए आउटडोअर हाय-व्होल्टेज एसी व्हीसीबी

झेडडब्ल्यू 7 ए आउटडोअर हाय-व्होल्टेज एसी व्हीसीबी 40.5 केव्हीचे रेट केलेले व्होल्टेज आहे, जे चीन फॅक्टरीमध्ये केक्सन यांनी खास तयार केले आहे. H० हर्ट्झ थ्री-फेज एसी चालू ट्रान्सफॉर्मर बाह्य बाह्य वितरण उपकरणे, जी औद्योगिक आणि खाण उद्योगांच्या सबस्टेशन आणि वितरण प्रणालीमध्ये संरक्षण आणि नियंत्रणासाठी योग्य आहे.
मॉडेल: झेडडब्ल्यू 7 ए
ब्रँड ● केएक्सआर

चौकशी पाठवा

उत्पादन वर्णन

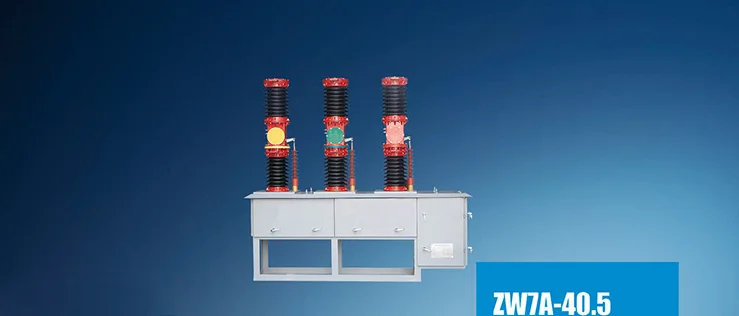

Zw7a Outdoor High Voltage Ac Vcb

● मॉडेल अर्थ

झेडडब्ल्यू 7 ए -40.5

डब्ल्यू = मैदानी प्रकार

झेड = व्हॅक्यूम सर्किट ब्रेकर

7 ए = डिझाइन अनुक्रमांक (चीन 7 वा पिढी सुधार)

40.5 = रेट केलेले व्होल्टेज (40.5 केव्ही, आयईसी मानक अनुरुप)

Application अर्जाचे क्षेत्र

झेडडब्ल्यू 7 ए मैदानी उच्च-व्होल्टेज एसी व्हीसीबी केवळ औद्योगिक आणि खाण उद्योगांच्या सबस्टेशन आणि वितरण प्रणालींमध्ये संरक्षण आणि नियंत्रणासाठीच योग्य नाही तर ग्रामीण उर्जा ग्रीड्स आणि वारंवार ऑपरेशन्स असलेल्या ठिकाणांसाठी, विशेषत: शहरी आणि ग्रामीण पॉवर ग्रीड पुनर्रचनाच्या गरजा भागविण्यासाठी देखील योग्य आहे.

The मानक पूर्ण करा

आयईसी 60265 、 आयईसी 62271 、 जीबी 3804 、 जीबी 16926 इ.

Z झेडडब्ल्यू 7 ए मैदानी उच्च-व्होल्टेज एसी व्हीसीबीचे तांत्रिक मापदंड

क्रमांक	आयटम		युनिट	डेटा
1	रेट केलेले व्होल्टेज		केव्ही	40.5
2	रेटेड वारंवारता		हर्ट्ज	1250，1600,2000
3	रेटेड करंट		A	20，25,31.5
4	रेट केलेले शॉर्ट-सर्किट ब्रेक करंट		द	50,63,80
5	रेटिंग टूस्टँड करंट (पीक)			20，25,31.5
6	रेट केलेले अल्प-मुदतीचा प्रतिकार करंट			31.5
7	चालू शॉर्ट सर्किट बंद			80
8	रेटिंग ऑपरेटिंग सीक्वेन्स			ओ -0.3 एस-सीओ -180 एस-सीओ
9	यांत्रिक जीवन		वेळ	10000
10	रेट केलेले शॉर्ट-सर्किट ब्रेकिंग चालू ब्रेकिंग वेळा		वेळ	20
11	1 मिनिट कार्यरत वारंवारता व्होल्टेजचा प्रतिकार करा	(ओले) फेज ते फेज/ग्राउंड	केव्ही	80
11	1 मिनिट कार्यरत वारंवारता व्होल्टेजचा प्रतिकार करा	(कोरडे) टप्पा/ग्राउंड	केव्ही	95
12	फेज/ग्राउंड पर्यंत व्होल्टेज फेजला लाइटिंग आवेग		केव्ही	180
13	गतिशील आणि स्थिर संपर्कांची परवानगी देण्यायोग्य पोशाख जाडी		मिमी	3
14	निव्वळ वजन		किलो	सुमारे 600
15	संपर्क अंतर		मिमी	22 ± 2
16	संपर्काचा स्ट्रोक संपर्क		मिमी	4 ± 1
17	सरासरी उघडण्याची गती		मी/एस	1.3 ~ 1.8
18	सरासरी बंद गती		मी/एस	1.0 ~ 1.7
19	संपर्क बंद बाउन्स वेळ		एमएस	≤3
20	तीन-चरण उघडणे आणि बंद करणे समक्रमित करणे		एमएस	≤3
21	मुख्य सर्किट प्रतिकार		बाळ	≤100
22	बंद वेळ		एमएस	≤150
23	उघडण्याची वेळ		एमएस	≤60
