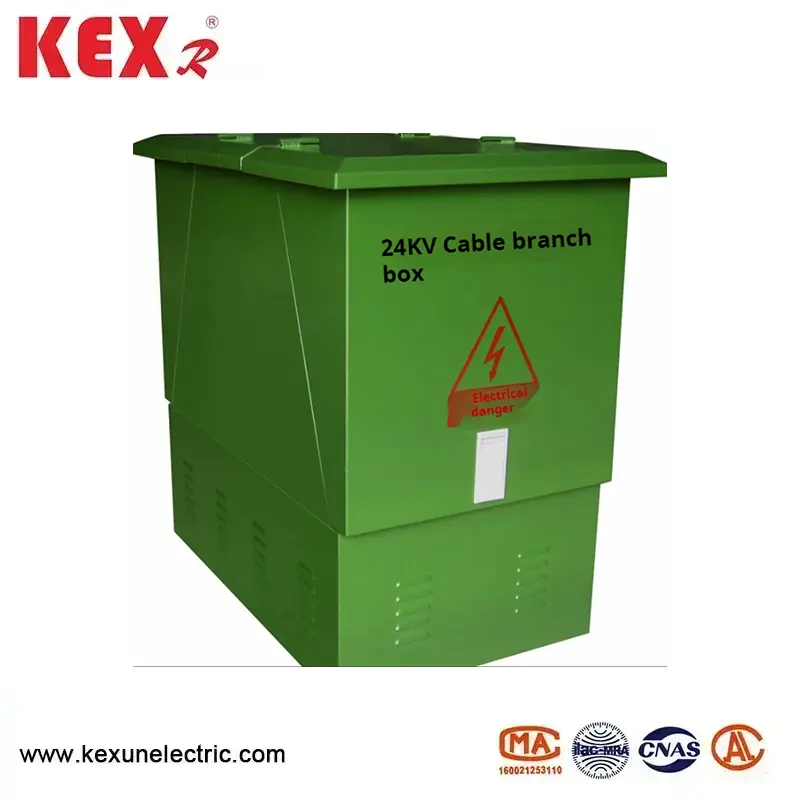

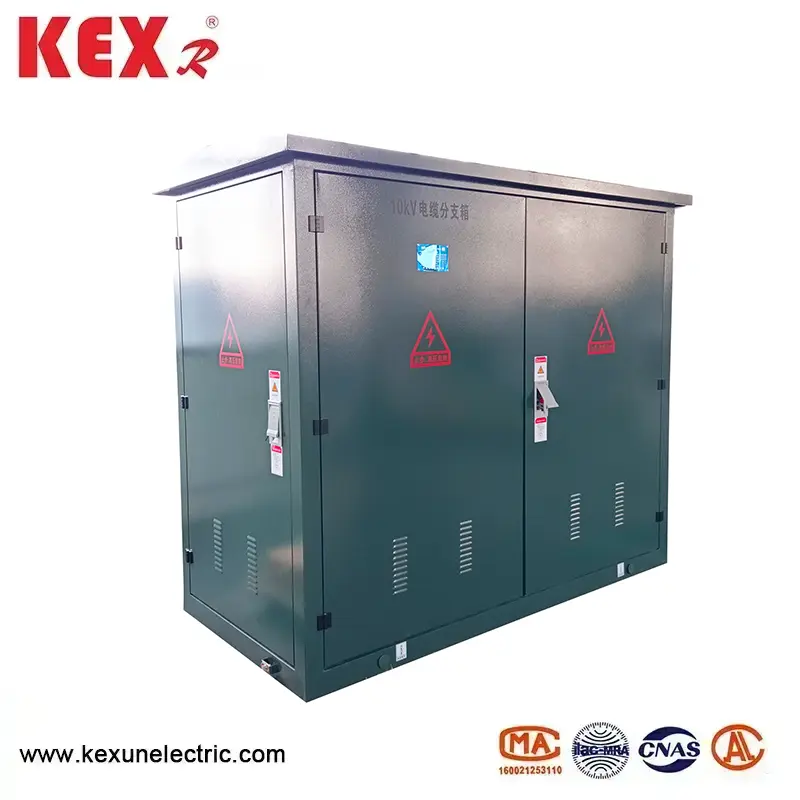

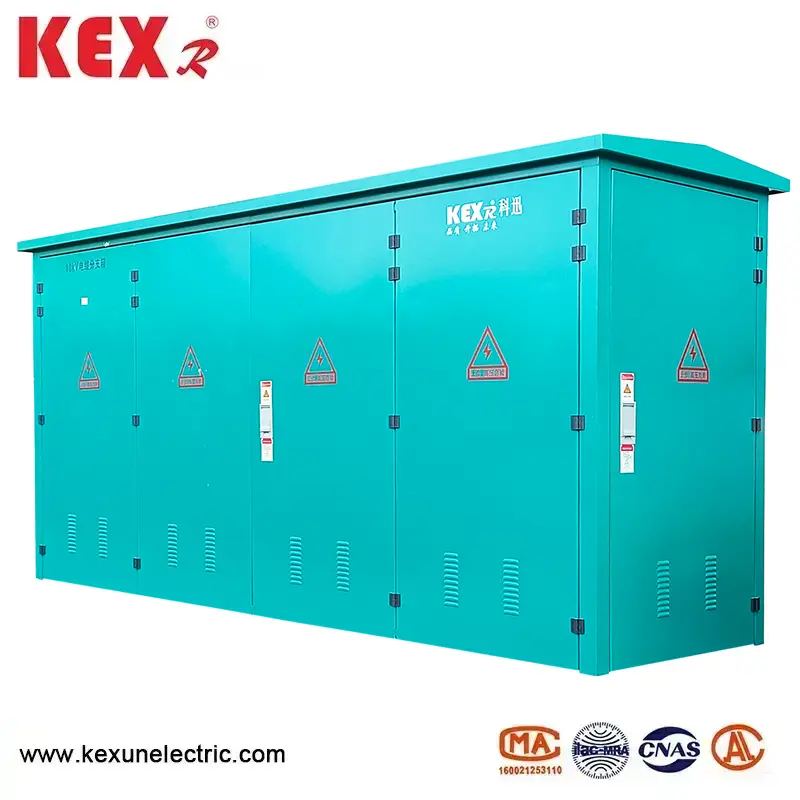

24kV केबल स्प्लिटिंग बॉक्स
Model:24KV
चायना फॅक्टरीमध्ये केक्सुन द्वारे खास उत्पादित केलेला 24kV केबल स्प्लिटिंग बॉक्स हे मध्यम व्होल्टेज वितरण प्रणालीसाठी केबल टॅपिंग डिव्हाइस आहे, जे 24kV व्होल्टेज पातळीसाठी योग्य आहे (सर्वोच्च कार्यरत व्होल्टेज 26kV आहे), युरोपियन मानक डिझाइन (IEC, DIN, इ.) स्वीकारते, उच्च दर्जाची वैशिष्ट्ये आणि उच्च सुरक्षा, विस्तृत आणि व्यापक संरक्षणामध्ये वापरले जाते. औद्योगिक, नवीन ऊर्जा, शहरी वितरण नेटवर्क आणि इतर परिस्थिती.
मॉडेल: 24KV
ब्रँड: केईएक्सआर
मॉडेल: 24KV
ब्रँड: केईएक्सआर
●24kV केबल स्प्लिटिंग बॉक्सची मुख्य वैशिष्ट्ये
▶व्होल्टेज ग्रेड: 24kV केबल स्प्लिटिंग बॉक्स रेट केलेले व्होल्टेज 24kV आहे (IEC 62271-200 किंवा GB/T 11022 मानकानुसार).
▶संपूर्ण इन्सुलेटेड सील: थेट भाग घन इन्सुलेशन किंवा SF6 गॅसद्वारे इन्सुलेट केले जातात, ज्यामध्ये कोणतेही उघडलेले कंडक्टर, धूळ-प्रूफ आणि वॉटरप्रूफ (IP65/IP67) नसतात.
▶युरोपियन-शैलीतील प्लग-इन तंत्रज्ञान: टी-टाइप किंवा एल्बो-टाइप शील्डेड केबल कनेक्टर मानक आहेत आणि लाइव्ह प्लग-इन समर्थित आहे (विशेष साधने आवश्यक आहेत).
▶ मॉड्यूलर विस्तार: मानक युनिट्स (जसे की 1 इंच, 4 आउट, 2 इन आणि 6 आउट) नंतरच्या क्षमतेच्या विस्तारास समर्थन देण्यासाठी लवचिकपणे एकत्र केले जाऊ शकतात.
●24kV केबल स्प्लिटिंग बॉक्स ठराविक स्ट्रक्चरल
▶ बॉक्स स्टेनलेस स्टील/एसएमसीचा बनलेला आहे, जो गंज-प्रतिरोधक आणि बाह्य डिझाइन आहे (-40℃~+70℃).
▶ इन्सुलेटेड बस तांबे किंवा ॲल्युमिनियमपासून बनलेली असते, ती सिलिकॉन रबर / EPDM इन्सुलेशन लेयरने गुंडाळलेली असते आणि इन्सुलेशन पातळी ≥50kV (पॉवर फ्रिक्वेंसी व्होल्टेज सहन करते) आहे.
▶ केबल कनेक्टर
चाचणी बिंदूसह (पर्यायी) 24kV शील्ड प्लग-इन कनेक्टर (जसे की RIP प्रकार आणि EPDM इन्सुलेशन).
▶ संरक्षण उपकरण शॉर्ट-सर्किट फॉल्ट इंडिकेटर, लाइव्ह डिस्प्ले आणि लाइटनिंग अरेस्टरसह सुसज्ज असू शकते.
ग्राउंडिंग सिस्टम बॉक्स ग्राउंडिंग टर्मिनल + केबल शील्ड ग्राउंडिंग, ग्राउंडिंग प्रतिरोध ≤4Ω.
● 24kV केबल स्प्लिटिंग बॉक्सचे वैशिष्ट्यपूर्ण स्ट्रक्चरल अनुप्रयोग परिस्थिती
▶ नवीन ऊर्जा ऊर्जा केंद्र: ऑफशोर पवन ऊर्जा 24kV कलेक्टर लाइन टॅपिंग.
▶औद्योगिक उद्यान: हाय-व्होल्टेज मोटर किंवा ट्रान्सफॉर्मरची केबल शाखा.
▶खाण/तेल क्षेत्र: स्फोट-प्रूफ 24kV शाखा बॉक्स (Ex d IIC T4).
▶शहरी हाय-व्होल्टेज वितरण नेटवर्क: केबल रिंग नेटवर्क कॅबिनेटसाठी पर्यायी योजना (जागा वाचवणे)
● 24KV युरोपियन प्रकारच्या केबल स्प्लिटिंग बॉक्सच्या अटी वापरणे
10KV युरोपियन प्रकारच्या केबल वितरण बॉक्सचे वातावरणीय तापमान: -30~40℃
वाऱ्याचा वेग: 34m/sl च्या समतुल्य आणि 700Pal पेक्षा जास्त नाही
आर्द्रता: सरासरी दैनिक सापेक्ष आर्द्रता 95% पेक्षा जास्त नाही
सरासरी मासिक सापेक्ष आर्द्रता 95% पेक्षा जास्त नाही
शॉकप्रूफ: क्षैतिज प्रवेग 0.4m/s² पेक्षा जास्त नाही आणि अनुलंब प्रवेग 0.15m/s² पेक्षा जास्त नाही
युरोपियन प्रकार केबल वितरण बॉक्स इंस्टॉलेशन साइटचा कल: 3 पेक्षा कमी
स्थापनेचे वातावरण: आजूबाजूची हवा संक्षारक, ज्वलनशील वायू, पाण्याची वाफ इत्यादींमुळे स्पष्टपणे प्रदूषित होऊ नये आणि स्थापनेची जागा हिंसकपणे कंपन करू नये.
● 24KV युरोपियन प्रकार केबल स्प्लिटिंग बॉक्सचे तांत्रिक मापदंड
|
रेट केलेले व्होल्टेज |
24KV |
|
रेट केलेले वर्तमान |
630A |
|
डायनॅमिक स्थिर प्रवाह |
५०KA/०.३से |
|
उष्णता स्थिर प्रवाह |
20KA/0.3s |
|
1 मिनिट कार्यरत वारंवारता व्होल्टेज सहन करते |
42KV |
|
15 मिनिटे DC विदस्टँड व्होल्टेज |
52KV |
|
लाइटिंग आवेग व्होल्टेजचा सामना करते |
105KV |
|
शेल आयपी पदवी |
IP33 |

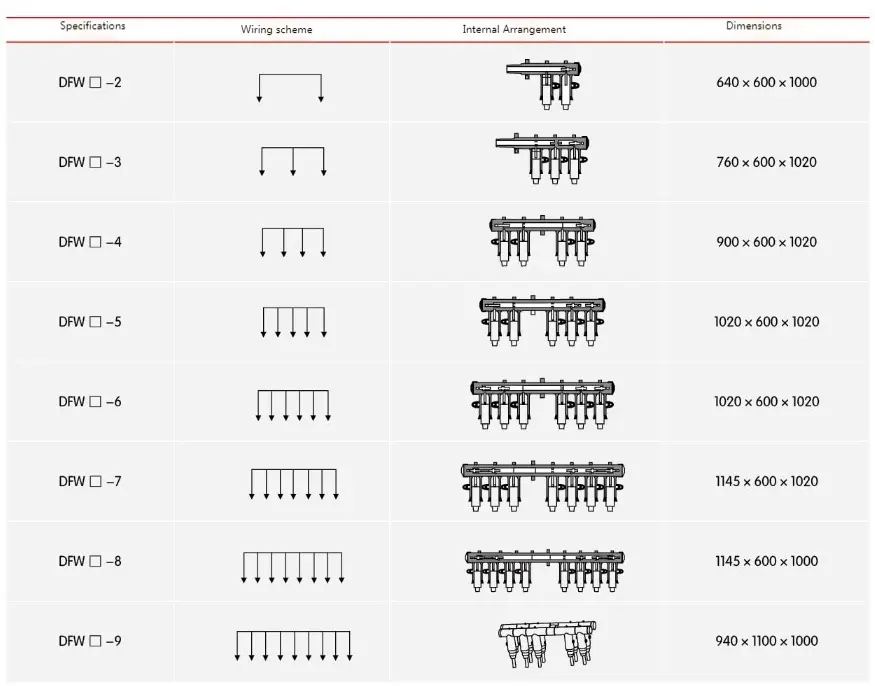

● 24KV युरोपियन प्रकार केबल स्प्लिटिंग बॉक्स ऑर्डर क्रमांक वर्णन
वारंवार विचारले जाणारे प्रश्न
Q: 24KV शाखा बॉक्सचा MOQ
A: आम्ही 1 सेट देखील विकू शकतो.
प्रश्न: या प्रकारच्या उत्पादनाची हमी?
A:12~24 महिने
