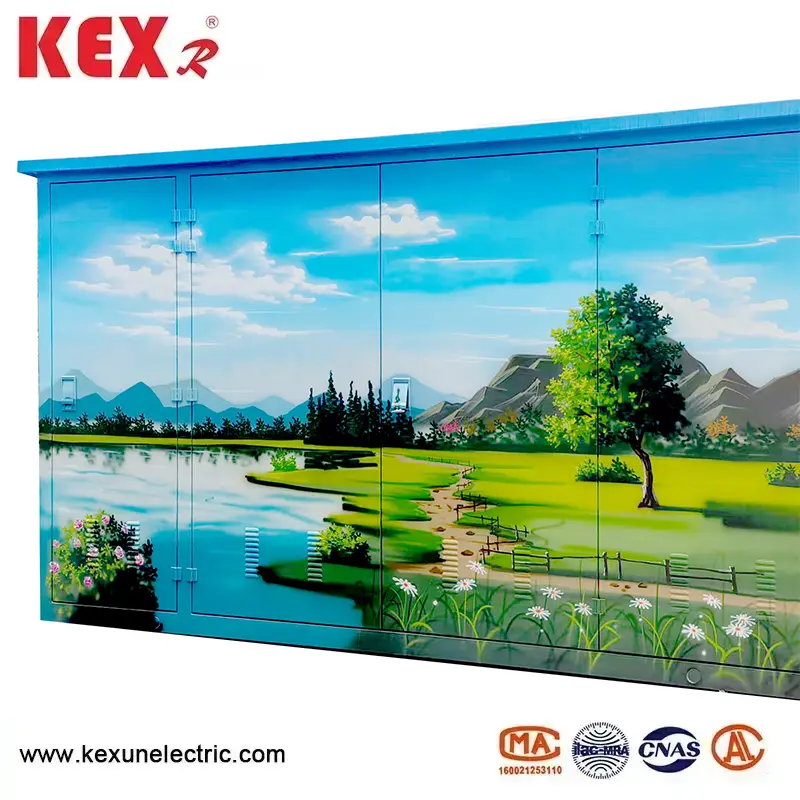

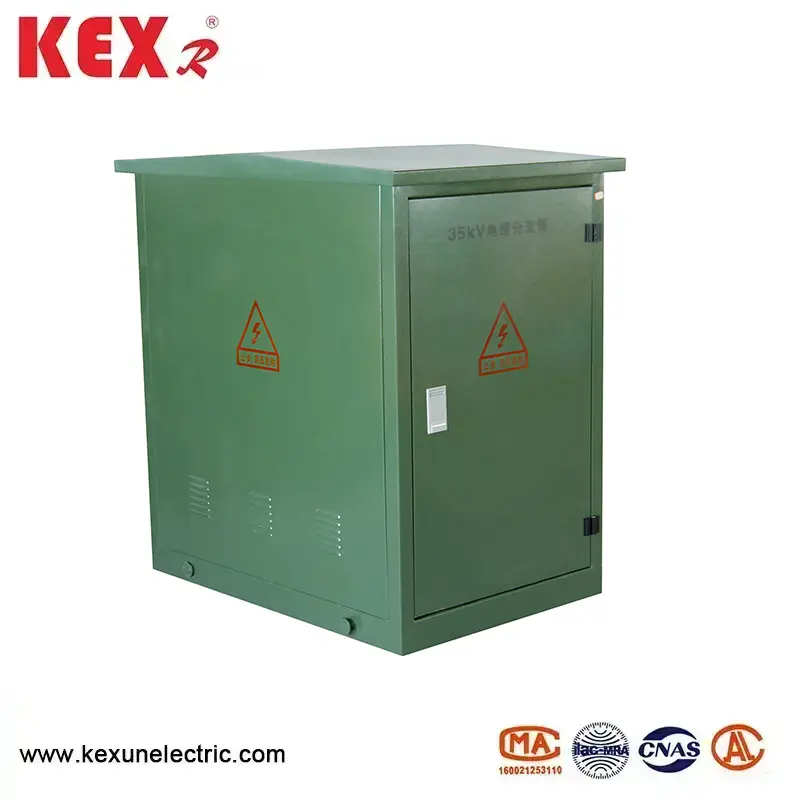

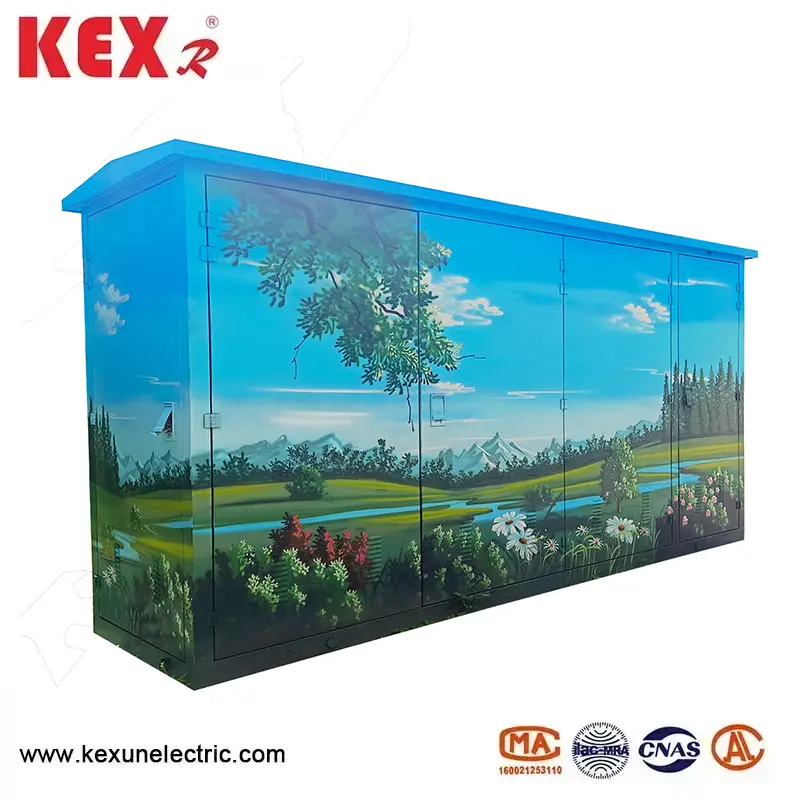

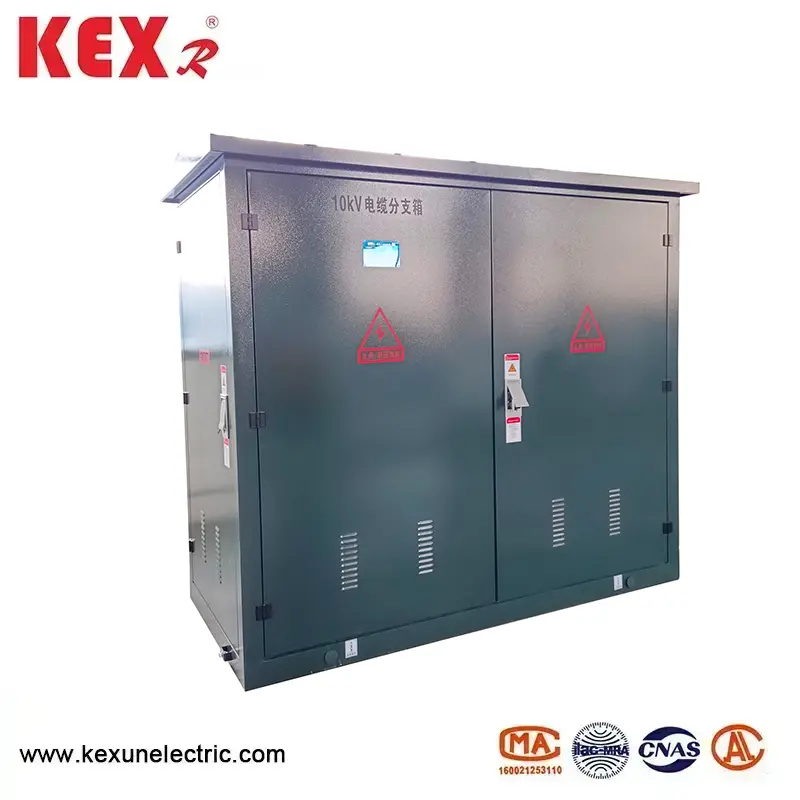

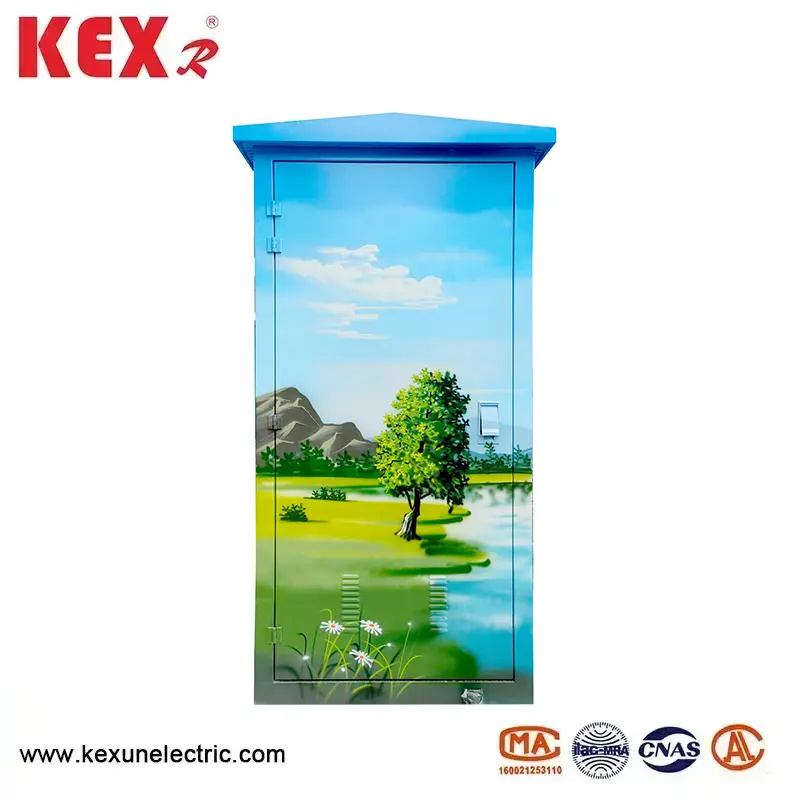

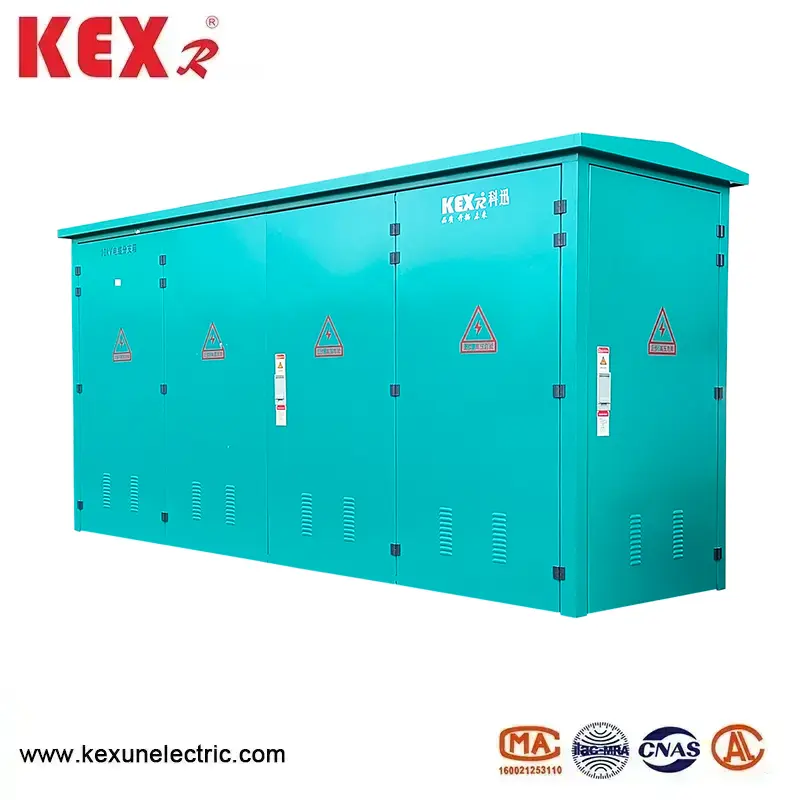

35kV केबल जंक्शन बॉक्स
Model:35KV
चायना पुरवठादार केक्सुन द्वारे उत्पादित केलेला 35kV केबल जंक्शन बॉक्स हे मध्यम आणि उच्च व्होल्टेज वितरण प्रणालीसाठी एक प्रकारचे केबल टॅपिंग उपकरण आहे, जे 35kV व्होल्टेज पातळीसाठी योग्य आहे (सर्वोच्च कार्यरत व्होल्टेज 40.5kV आहे), युरोपियन मानक डिझाइन (IEC, DIN, इ.) स्वीकारते, उच्च मॉड्युलेशन आणि रीमोड्युलेशनची उच्च क्षमता आहे. उद्योग, नवीन ऊर्जा स्रोत, शहरी पॉवर ग्रिड आणि इतर क्षेत्रात मोठ्या प्रमाणावर वापरले जाते.
मॉडेल: 35KV
ब्रँड: केईएक्सआर
मॉडेल: 35KV
ब्रँड: केईएक्सआर
○ 35kV केबल जंक्शन बॉक्सचे मुख्य वैशिष्ट्य
▶ रेटेड व्होल्टेज: 35kV (IEC 62271-200 आणि GB/T 11022 मानकांशी सुसंगत).
▶ पूर्ण इन्सुलेशन आणि पूर्ण सीलिंग: घन इन्सुलेशन (जसे की इपॉक्सी राळ आणि सिलिकॉन रबर) किंवा SF6 गॅस इन्सुलेशन स्वीकारले जाते आणि IP65/IP67 च्या संरक्षण ग्रेडसह कोणतेही बेअर कंडक्टर नाही.
▶युरोपियन प्लग-इन तंत्रज्ञान: मानक शील्ड प्लग-इन केबल कनेक्टर (लाईव्ह ऑपरेशनला समर्थन देतात (विशेष साधने आवश्यक आहेत).
▶मॉड्युलर डिझाईन: इनकमिंग आणि आउटगोइंग लाईन्स लवचिकपणे वाढवता येतात (जसे की 1 इंच, 3 आउट, 2 इन आणि 4 आउट).
▶ बुद्धिमान निवड: फॉल्ट इंडिकेटर, तापमान सेन्सर, DTU (वितरण टर्मिनल) एकत्रित केले जाऊ शकते.
○35kV केबल जंक्शन बॉक्सची विशिष्ट संरचनात्मक रचना
▶ बॉक्स
स्टेनलेस स्टील/एसएमसी संमिश्र सामग्री गंज-प्रतिरोधक आणि बाहेरच्या वापरासाठी योग्य आहे (-40℃~+70℃).
▶ इन्सुलेटेड बस
कॉपर किंवा ॲल्युमिनियम कंडक्टर, सिलिकॉन रबर/EPDM इन्सुलेशन, पॉवर फ्रिक्वेंसी व्होल्टेज ≥70kV, लाइटनिंग इम्पल्स 170kV.
▶ केबल कनेक्टर
चाचणी बिंदूंसह (पर्यायी) 35kV शील्ड प्लग-इन कनेक्टर (जसे की T-प्रकार आणि कोपर-प्रकार).
▶संरक्षक उपकरण
लाइटनिंग अरेस्टर, शॉर्ट सर्किट फॉल्ट इंडिकेटर आणि लाइव्ह डिस्प्ले निवडला जाऊ शकतो.
▶ ग्राउंडिंग सिस्टम
बॉक्स आणि केबल शील्डिंग लेयर विश्वसनीयरित्या ग्राउंड केलेले आहेत (ग्राउंडिंग रेझिस्टन्स ≤4Ω).
○ 35kV केबल जंक्शन बॉक्सची स्थापना आणि ऑपरेशन आणि देखभाल
◆ प्रतिष्ठापन आवश्यकता
केबल स्ट्रिपिंग आणि कटिंग: इन्सुलेशन लेयरला नुकसान होऊ नये म्हणून संयुक्त वैशिष्ट्यांशी (त्रुटी 1 मिमी) अचूकपणे जुळवा.
▶ कनेक्टर स्थापना: संपर्क पृष्ठभाग स्वच्छ करा आणि ऑक्सिडेशन टाळण्यासाठी सिलिकॉन ग्रीस लावा. टॉर्क रेंचसह घट्ट करा (उदाहरणार्थ, टी-जॉइंटला 35 ~ 40N मीटर आवश्यक आहे).
▶ ग्राउंडिंग: बॉक्स आणि केबल शील्ड विश्वसनीयरित्या ग्राउंड केलेले असणे आवश्यक आहे (ग्राउंडिंग प्रतिरोध ≤4Ω).
◆सुरक्षित ऑपरेशन
▶ पॉवर फेल झाल्यानंतर वीज तपासा आणि ऑपरेट करताना इन्सुलेट ग्लोव्हज आणि गॉगल घाला.
▶ कनेक्टर प्लगिंग आणि अनप्लग करण्यापूर्वी ग्राउंडिंग स्विच बंद आहे (असल्यास) याची खात्री करा.
◆ देखभाल सूचना
▶ वार्षिक तपासणी: इन्फ्रारेड तापमान मोजमाप (सांध्यांच्या तापमान वाढीवर लक्ष केंद्रित करणे).
▶ सील तपासणी: दर पाच वर्षांनी एकदा सीलिंग रिंग बदला (ओलावा आणि धूळरोधक).
▶ इन्सुलेशन चाचणी: दर 3 वर्षांनी विदंड व्होल्टेज चाचणी करा.
● 35KV युरोपियन प्रकार केबल जंक्शन बॉक्सचे तांत्रिक मापदंड
|
रेट केलेले व्होल्टेज |
35KV |
|
रेट केलेले वर्तमान |
630A |
|
डायनॅमिक स्थिर प्रवाह |
५०KA/०.३से |
|
उष्णता स्थिर प्रवाह |
20KA/0.3s |
|
1 मिनिट कार्यरत वारंवारता व्होल्टेज सहन करते |
42KV |
|
15 मिनिटे DC विदस्टँड व्होल्टेज |
52KV |
|
लाइटिंग आवेग व्होल्टेजचा सामना करते |
105KV |
|
शेल आयपी पदवी |
IP33 |

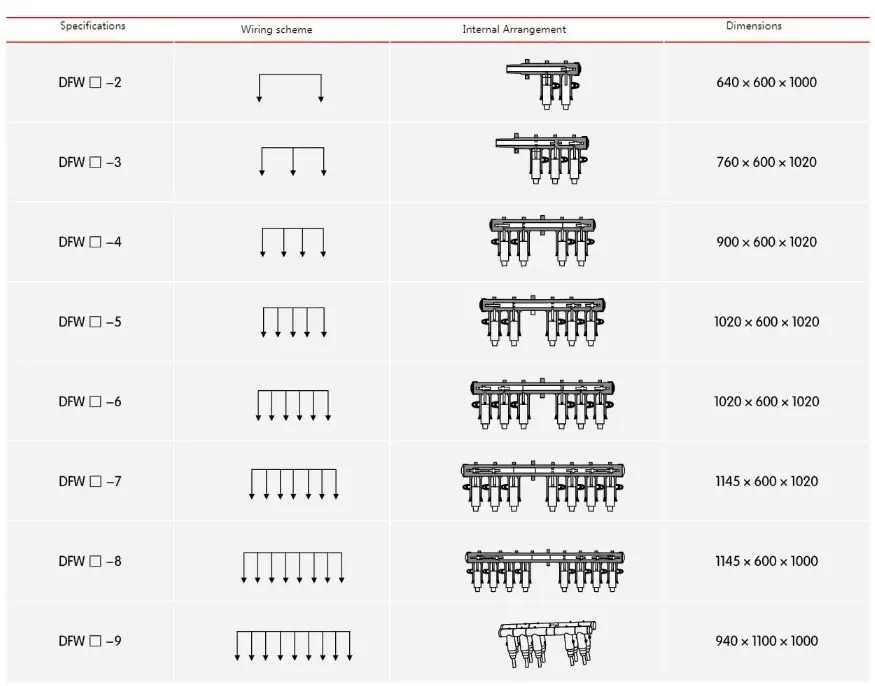

● 35KV युरोपियन प्रकार केबल जंक्शन बॉक्स ऑर्डर क्रमांक वर्णन
केक्सुन का निवडायचे?
उत्पादनांचे स्थिर कार्यप्रदर्शन, सदोष दर 2% पेक्षा कमी आहे;
फॅक्टरी थेट विक्री, उच्च किफायतशीर
वारंवार विचारले जाणारे प्रश्न
प्रश्न: या प्रकारच्या उत्पादनाचे MOQ
उ: आम्ही 1 सेट केबल बॉक्स देखील विकू शकतो
प्रश्न: वॉरंट
A:12~24 महिने
प्रश्न: तुमची कंपनी OEM सेवा देते का?
उत्तर: अगदी होय! आम्ही OEM आणि ODM सेवा ऑफर करतो
