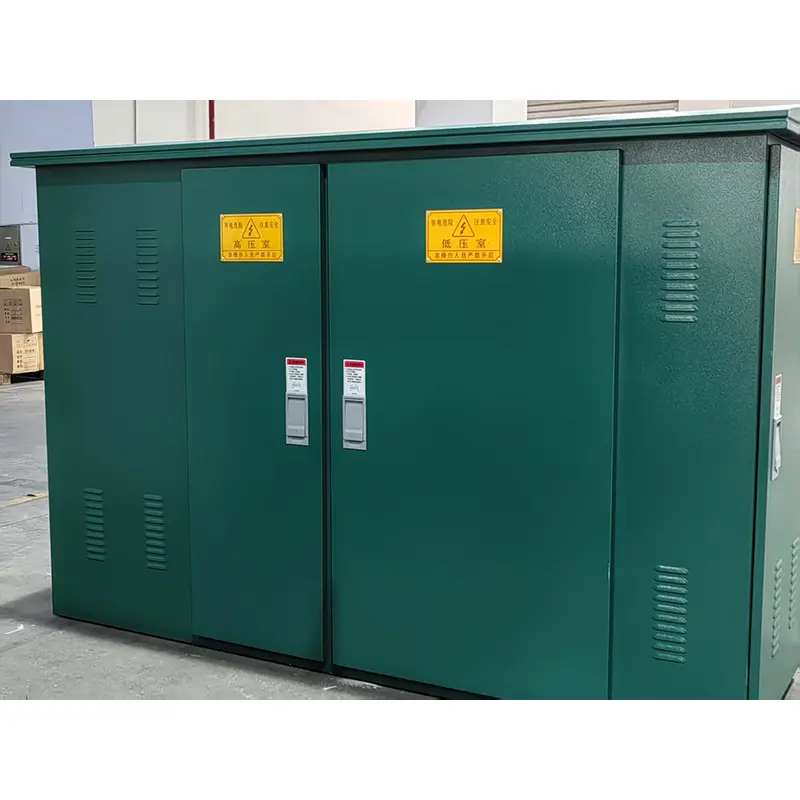

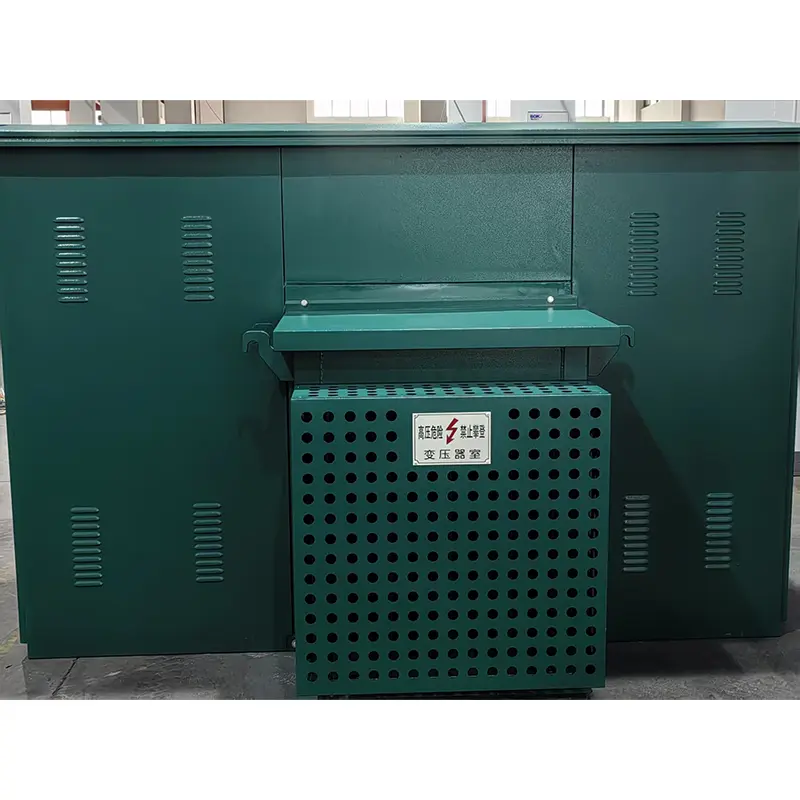

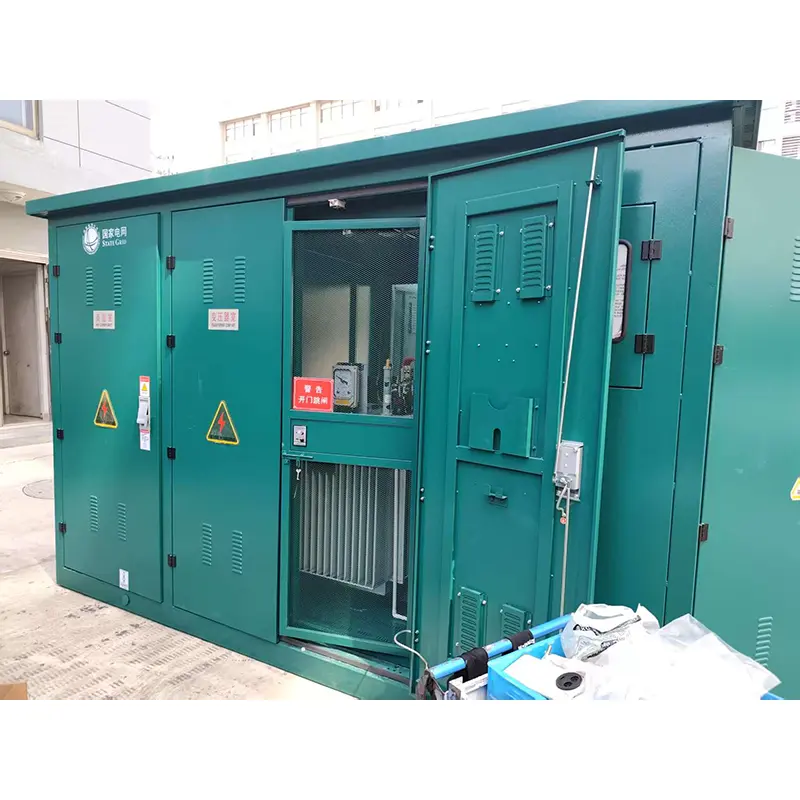

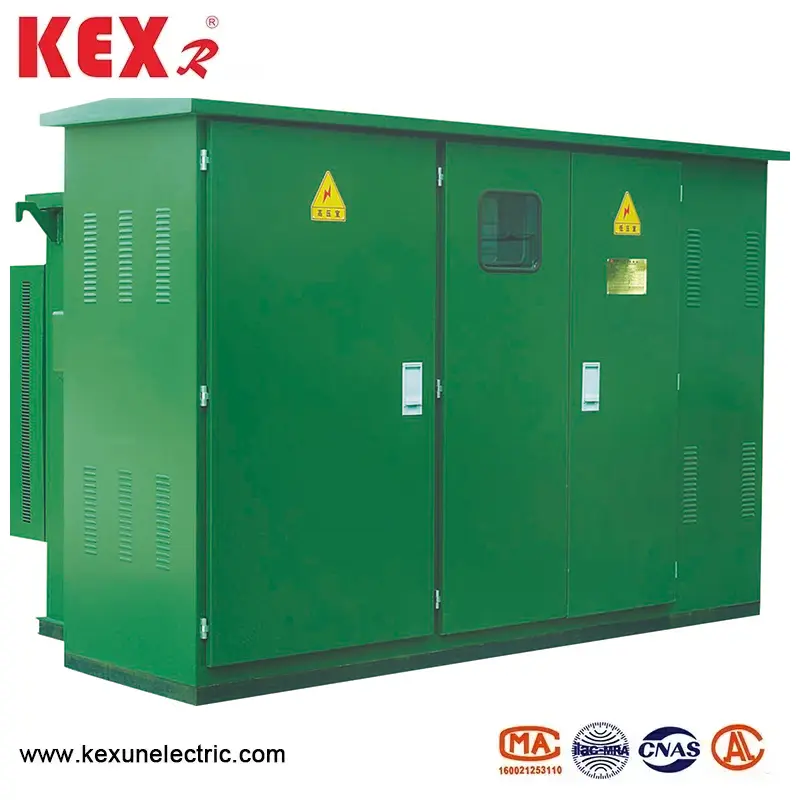

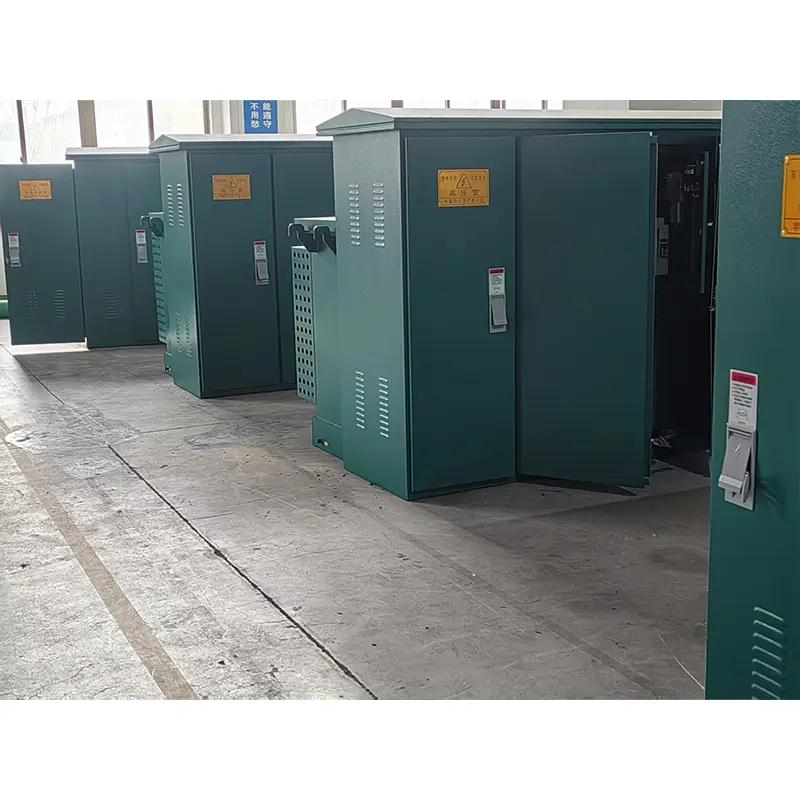

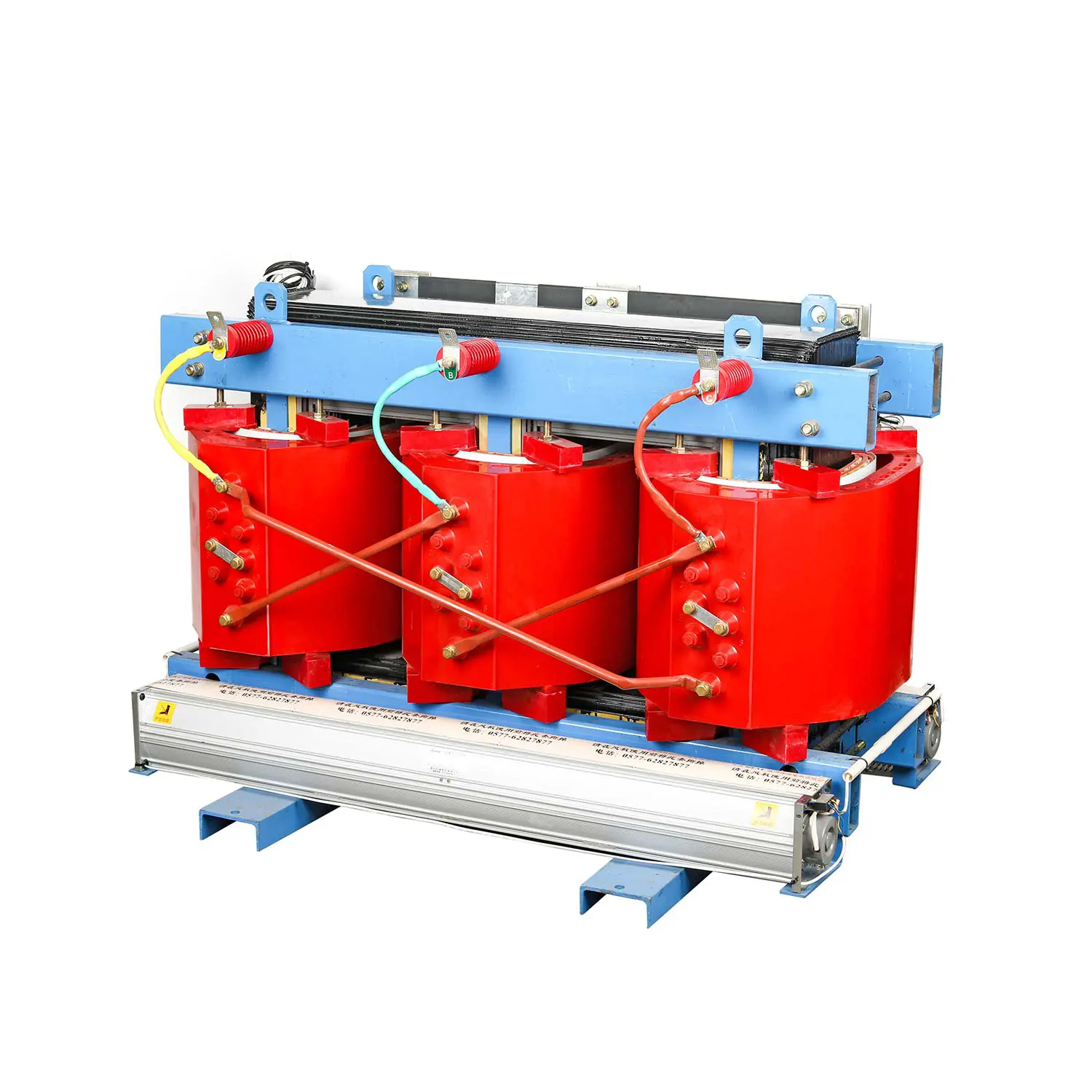

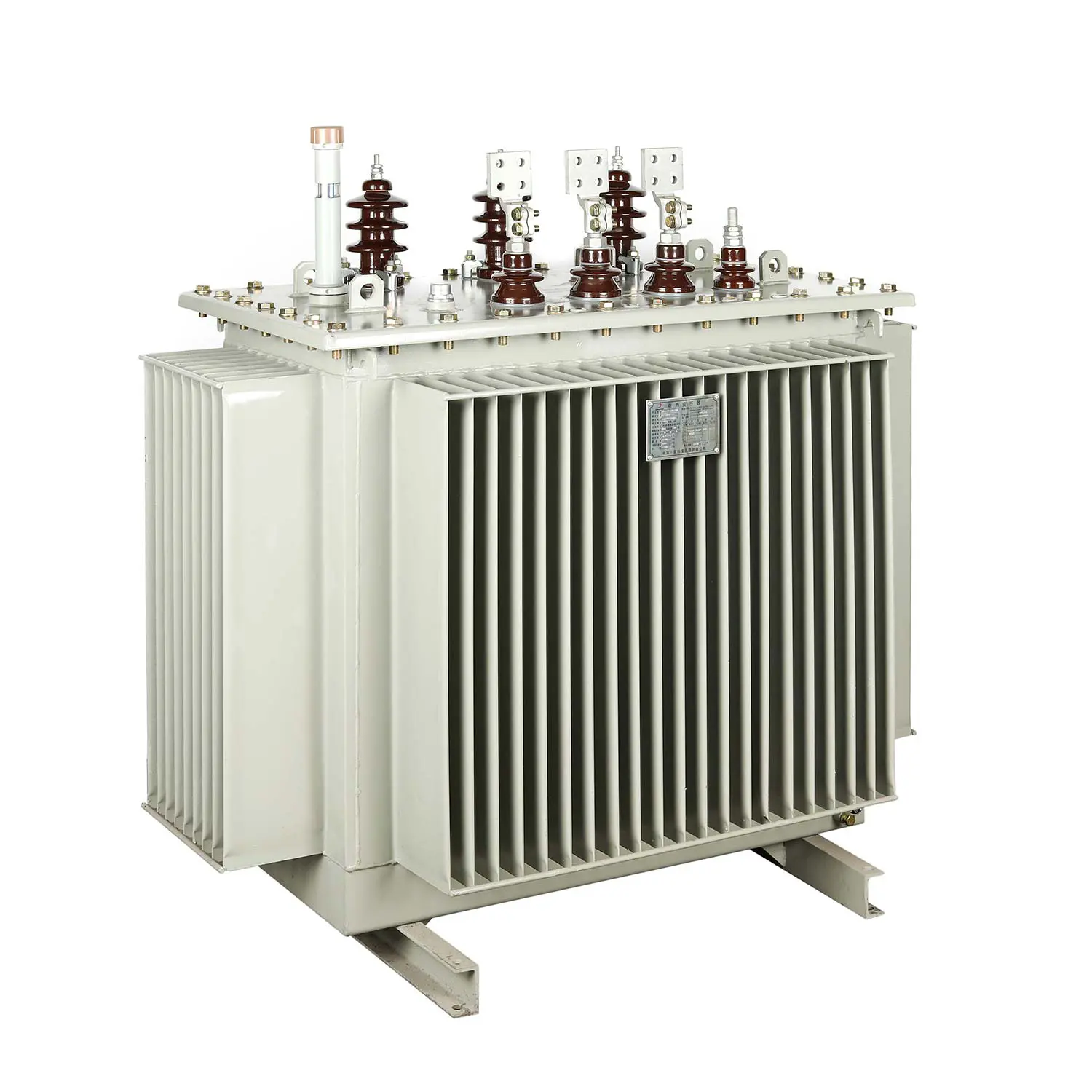

अमेरिकन प्रकार बंद सबस्टेशन

The झेडबीडब्ल्यू -12 प्रकार अमेरिकन प्रकार संलग्न सबस्टेशनचा मॉडेल अर्थ

● अमेरिकन प्रकार संलग्न सबस्टेशन स्ट्रक्चर वैशिष्ट्ये

१. अमेरिकन प्रकार संलग्न सबस्टेशन कॉम्पॅक्ट स्ट्रक्चर, लहान व्हॉल्यूम, त्याच क्षमतेसह घरगुती युरोपियन बॉक्स ट्रान्सफॉर्मरच्या केवळ 1/3 ~ 1.5 चा अवलंब करते, ज्यामुळे मजल्याची जागा मोठ्या प्रमाणात कमी होते.

२. पूर्णपणे सीलबंद आणि पूर्णपणे इन्सुलेटेड स्ट्रक्चर, इन्सुलेशन अंतर आवश्यक नाही आणि वैयक्तिक सुरक्षा विश्वसनीयरित्या संरक्षित आहे.

Flically. लवचिक वीजपुरवठा मोड आणि उच्च विश्वसनीयतेसह रिंग नेटवर्क आणि टर्मिनल या दोहोंसाठी उच्च-व्होल्टेज वायरिंगचा वापर करून अमेरिकन प्रकार संलग्न सबस्टेशन.

4. उत्कृष्ट ट्रान्सफॉर्मर कामगिरी: कमी तोटा, कमी आवाज आणि कमी तापमानात वाढ; मजबूत ओव्हरलोड क्षमता, शॉर्ट सर्किट प्रतिरोध आणि प्रभाव प्रतिकार.

The. सर्व प्रकारच्या कमी-व्होल्टेज फीड-आउट आवश्यकता पूर्ण करा, जे योजनेनुसार किंवा स्वत: डिझाइन केलेल्या योजनेनुसार निवडले जाऊ शकतात;

Two. केबल हेडचे दोन प्रकार आहेत: २०० ए कोपर प्लग आणि a० ए "टी" प्रकार निश्चित केबल कनेक्टर, या दोन्ही गोष्टी पूर्णपणे इन्सुलेटेड झिंक ऑक्साईड एरेस्टरसह सुसज्ज असू शकतात. 200 ए प्रकार केबल हेड प्लग इन केले जाऊ शकते आणि लोडसह अनप्लग केले जाऊ शकते आणि अलगाव स्विचची भूमिका देखील बजावू शकते.

● फ्यूज

अमेरिकन प्रकारच्या संलग्न सबस्टेशनची उच्च व्होल्टेज साइड बॅकअप संरक्षण फ्यूज आणि प्लग-इन फ्यूजच्या मालिका कनेक्शनद्वारे संपूर्ण श्रेणी संरक्षण प्रदान केली जाते, जी तत्वतः, आर्थिक आणि विश्वासार्ह आहे; बॅकअप संरक्षण फ्यूज मोठ्या ब्रेकिंग क्षमतेसह तेल-विसर्जित उच्च-व्होल्टेज वर्तमान-मर्यादित फ्यूज आहे. केवळ जेव्हा ट्रान्सफॉर्मर अंतर्गत अयशस्वी होतो, तेव्हाच प्लग-इन फ्यूज ड्युअल-सेन्सेटिव्ह फ्यूजसह सुसज्ज असतो, जो वर्तमान आणि तापमानाचे दुहेरी संरक्षण प्रदान करू शकतो. ड्युअल-सेन्सेटिव्ह फ्यूज उडविल्यानंतर, फ्यूज कोर साइटवर सहजपणे बदलले जाऊ शकते.

● रचना आणि ऑपरेशन अनुक्रम

1. लेआउट

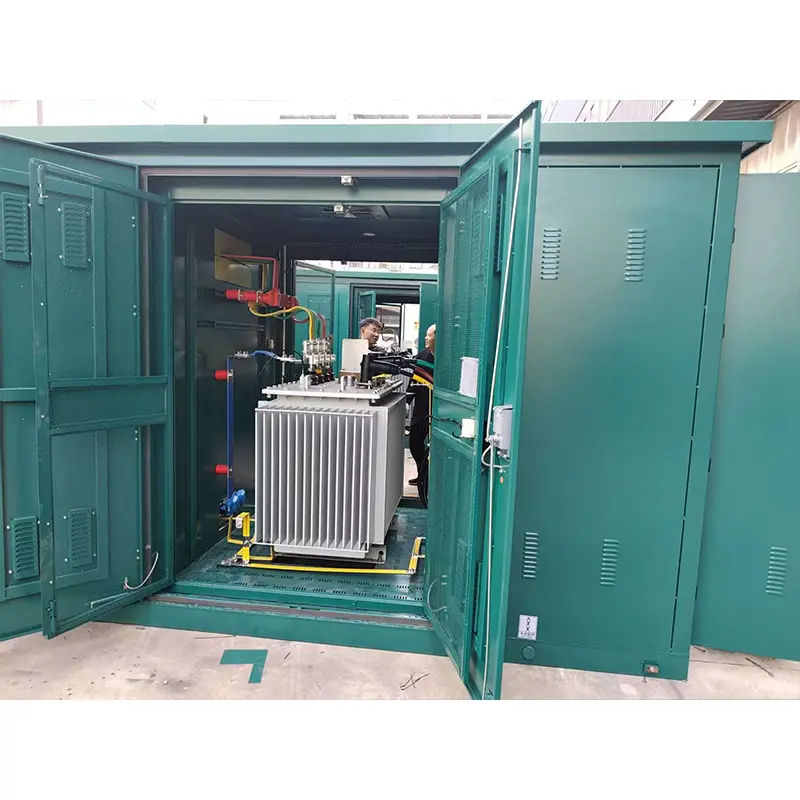

10 केव्ही झेडबीडब्ल्यू -12 अमेरिकन प्रकारच्या बंद सबस्टेशनच्या आकार आणि संरचनेसाठी, आकृती 2 आणि आकृती 3 पहा. तेलाची टाकी दोन भागांमध्ये विभागली गेली आहे: वरचा भाग उच्च-व्होल्टेज तेलाची टाकी आहे आणि खालचा भाग ट्रान्सफॉर्मर तेलाची टाकी आहे. दोन भाग केवळ इलेक्ट्रिकली कनेक्ट केलेले आहेत, परंतु तेल अवरोधित केले आहे. स्कीमॅटिक आकृती आकृती 1 मध्ये दर्शविली आहे, ज्यामध्ये "मी" आणि "मी" ओळी लूप नेटवर्क फीडर आहेत, "एलएल" शाखा ट्रान्सफॉर्मर शाखा आहेत आणि "व्ही" कमी-व्होल्टेज आउटपुट आहे. रिंग नेटवर्क वीजपुरवठा प्रणाली आणि टर्मिनल सिस्टममध्ये सबस्टेशनचा वापर केला जाऊ शकतो आणि रूपांतरण खूप सोयीस्कर आहे. लाइन आणि "एल ⅲ" शाखेचा फीड रिंग नेटवर्कच्या लोड स्विचसह स्विच केला जातो. त्याच वेळी, ट्रान्सफॉर्मरच्या उच्च-व्होल्टेज साइडचे येणारे टर्मिनल शॉर्ट-सर्किट फॉल्ट आणि ओव्हरलोड आणि शाखेच्या ओव्हरटेमेरेचर संरक्षणाचे संरक्षण करण्यासाठी बॅकअप संरक्षण फ्यूज आणि प्लग-इन फ्यूजसह सुसज्ज आहे. त्याच वेळी, उच्च-व्होल्टेज डिस्प्ले डिव्हाइस आणि लाइटनिंग अटकर्स देखील स्थापित केले जाऊ शकतात. मीटर आणि लो-व्होल्टेज सर्किट ब्रेकरमधून गेल्यानंतर ट्रान्सफॉर्मरचा लो-व्होल्टेज एंड आउटपुट आहे.

The झेडबीडब्ल्यू -12 अमेरिकन प्रकारच्या बंद सबस्टेशनचे परिमाण आणि वजन

2. बॅकअप संरक्षण फ्यूज

हे पूर्ण-श्रेणी संरक्षण फ्यूज तयार करण्यासाठी ट्रान्सफॉर्मर शाखेत प्लग-इन फ्यूज (आकृती 2 मधील आर 1 आणि आर 2 पहा) सह मालिकेत जोडलेले आहे. जेव्हा सबस्टेशनच्या आत शॉर्ट-सर्किट फॉल्ट असेल तेव्हाच हे वार होते, म्हणून फुंकण्याची शक्यता खूपच कमी असते. ते वरच्या तेलाच्या टाकीमध्ये स्थापित केले आहे आणि ते अद्ययावत केले तर तेलाची टाकी उघडण्याची आवश्यकता आहे.

3. प्लग-इन फ्यूज

The त्याच्या वितळणार्‍या कोरमध्ये दुहेरी संवेदनशीलता (तापमान आणि वर्तमान) असते, म्हणजेच जेव्हा लोड साइड अयशस्वी होते (ओव्हरलोड किंवा जास्त तापमान). प्लग-इन फ्यूज आणि बॅकअप प्रोटेक्शन फ्यूज मालिकेमध्ये वापरला जातो, जो संपूर्ण श्रेणी लहान करंट (अनेक वेळा) मोठ्या करंट (अनेक दहापट किलोम्पेरिस) पर्यंत संरक्षण करू शकतो आणि जास्तीत जास्त ब्रेकिंग करंट 50 केए आहे.

Back बॅकअप फ्यूज आणि प्लग-इन फ्यूजची वाजवी जुळणी संपूर्ण सबस्टेशनच्या कामगिरीवर थेट परिणाम करते. केवळ संदर्भासाठी 10 केव्ही अमेरिकन प्रकारातील बंद सबस्टेशनमधील फ्यूज निवड मार्गदर्शक तत्त्वांच्या भागासाठी खालील सारणी पहा. टीपः हे इतर प्रकारच्या सबस्टेशनसाठी योग्य नाही.
