केबल कनेक्टर

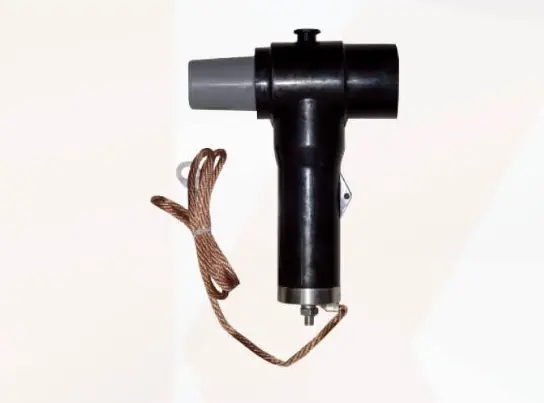

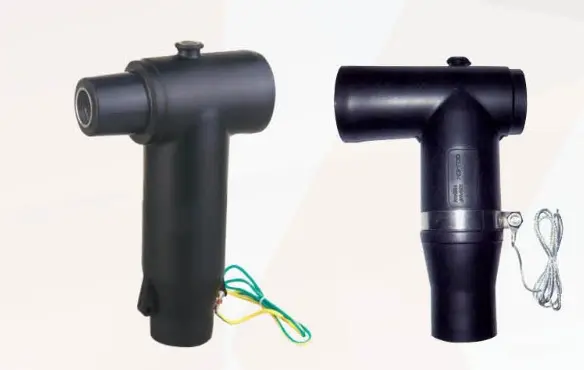

● उत्पादन चित्र

◆ उत्पादन विहंगावलोकन

सामान्य केबल कनेक्टर म्हणून, इलेक्ट्रिकल उपकरणांसाठी ओव्हरव्होल्टेज संरक्षण प्रदान करण्यासाठी मागील एरेस्टर थेट 10 केव्ही टच करण्यायोग्य फ्रंट/रियर कनेक्टरवर स्थापित केले आहे. मागील लाइटनिंग एरेस्टर पूर्णपणे इन्सुलेटेड आणि सीलबंद आहे.

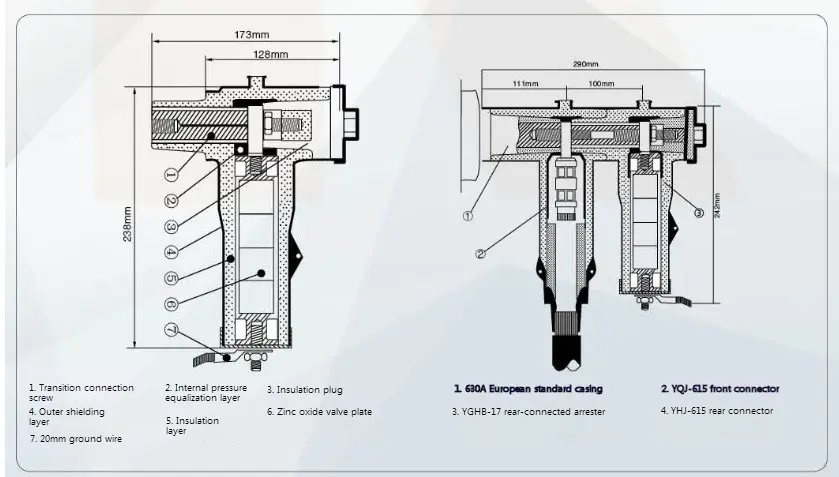

◆ बाह्यरेखा डायमेंशनल रेखांकन

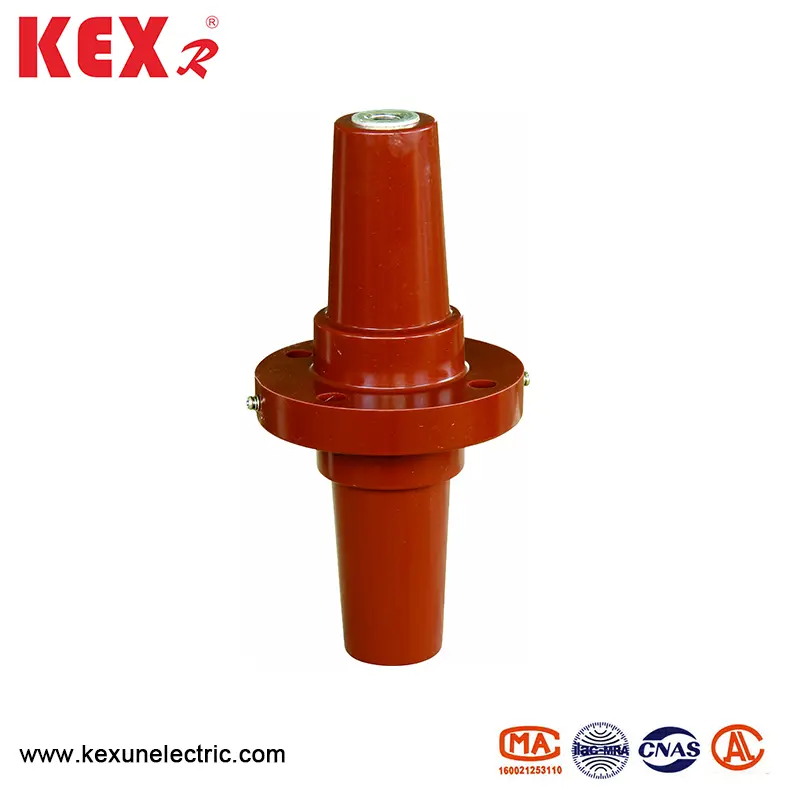

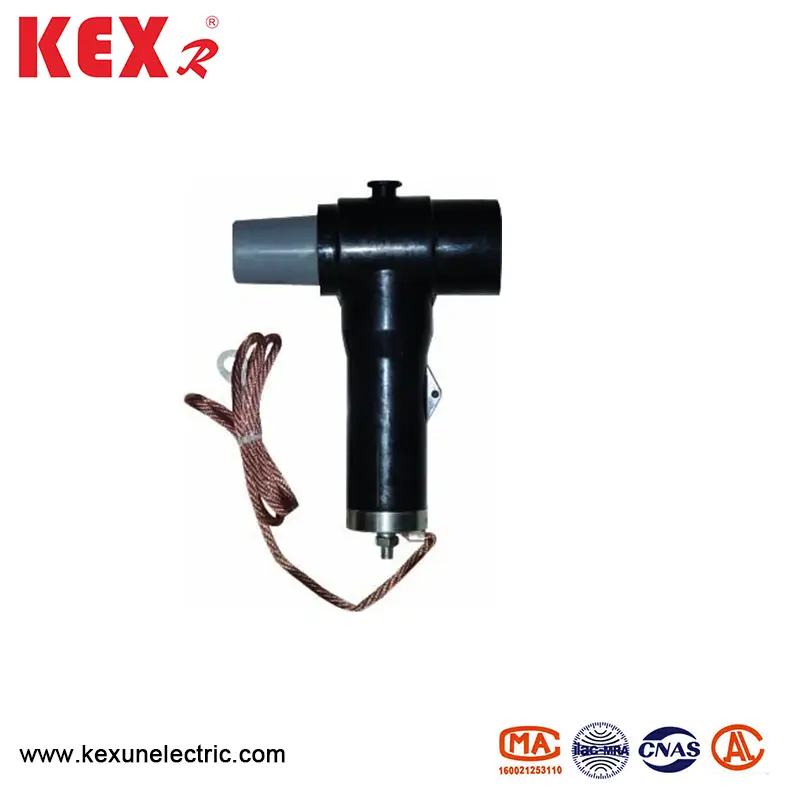

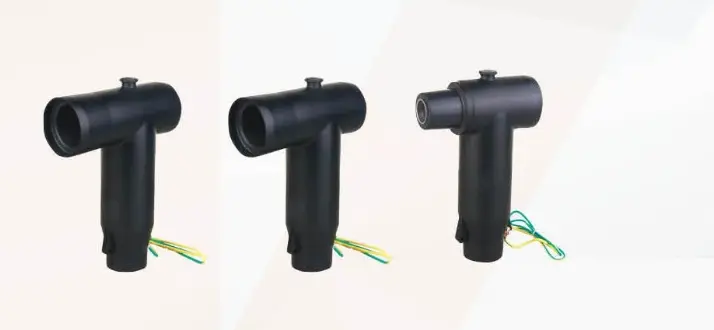

● उत्पादन चित्र

◆ उत्पादन विहंगावलोकन

15 केव्ही टच करण्यायोग्य केबल कनेक्टर एन 5018181-1997 च्या मानकांनुसार डिझाइन केले गेले आहे, उत्कृष्ट देखावा सह, आणि 10 केव्ही रिंग नेटवर्क कॅबिनेट, केबल ब्रांच बॉक्सची मुख्य नेटवर्क सिस्टम किंवा बॉक्स ट्रान्सफॉर्मरची रिंग नेटवर्क सिस्टम इनकमिंग आणि आउटगोइंग केबल म्हणून लागू केली जाऊ शकते. वायएचजे -615 टच करण्यायोग्य रीअर कनेक्टर किंवा बीएल -17 एरेस्टर कनेक्ट करून, मल्टी-चॅनेल विस्तार किंवा ओव्हरव्होल्टेज संरक्षण लक्षात येते. 15 केव्ही टच करण्यायोग्य केबल कनेक्टरचे रेट केलेले चालू 630 ए आहे. हे 35-400 मिमी-क्रॉस सेक्शनसह एक्सएलपीई पॉवर केबल्ससाठी योग्य आहे.

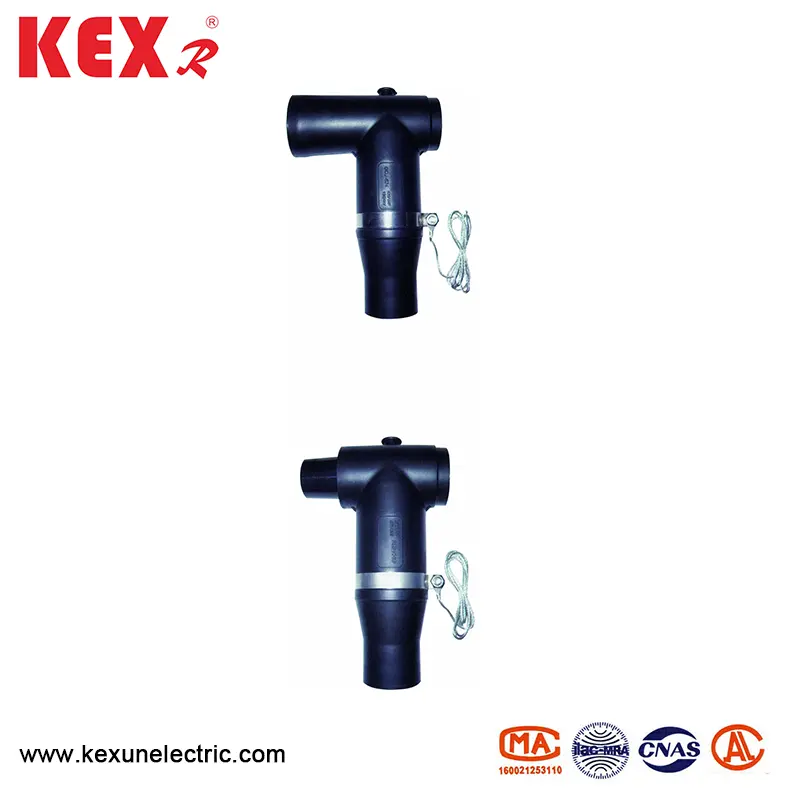

● उत्पादन चित्र

◆ उत्पादन विहंगावलोकन

टच करण्यायोग्य 24 केव्ही केबल कनेक्टरची रचना EN50181-1997 च्या मानकांनुसार केली गेली आहे, ती उत्कृष्ट देखाव्यासह, आणि 24 केव्ही रिंग नेटवर्क कॅबिनेट, केबल शाखा बॉक्सची मुख्य नेटवर्क सिस्टम किंवा प्रवेश म्हणून बॉक्स ट्रान्सफॉर्मरच्या रिंग नेटवर्क सिस्टमवर लागू केली जाऊ शकते. वायर आणि केबल कनेक्शन. वायएचजे -625 टच करण्यायोग्य रीअर कनेक्टर किंवा बीएल -30 एरेस्टर कनेक्ट करून, मल्टी-चॅनेल विस्तार किंवा ओव्हरव्होल्टेज संरक्षण लक्षात येते. टच करण्यायोग्य कनेक्टरचे रेट केलेले वर्तमान 630 ए आहे, जे 35 ~ 400 मिमी -क्रॉस सेक्शनसह एक्सएलपीई पॉवर केबलसाठी योग्य आहे.

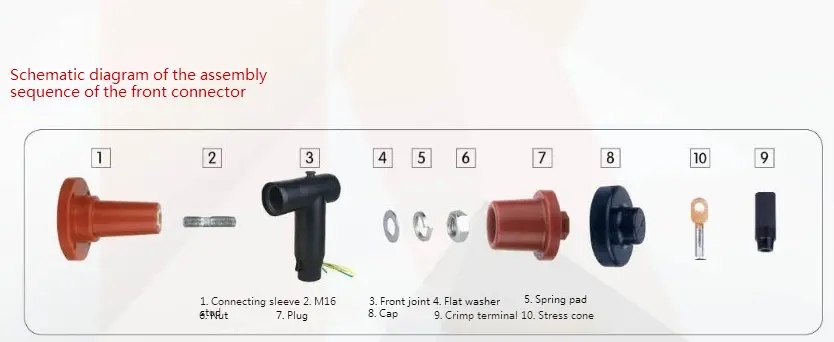

Jity फ्रंट जॉइंट असेंब्ली सीक्वेन्सचे स्कीमॅटिक डायग्राम

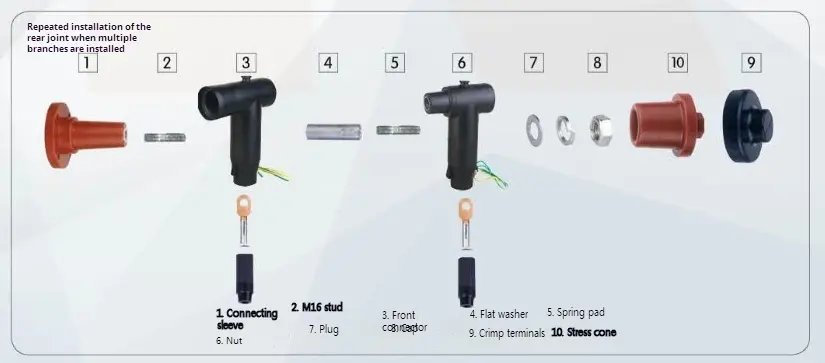

Noth समोरच्या संयुक्त आणि मागील संयुक्तच्या असेंब्ली सीक्वेन्सचे योजनाबद्ध आकृती
