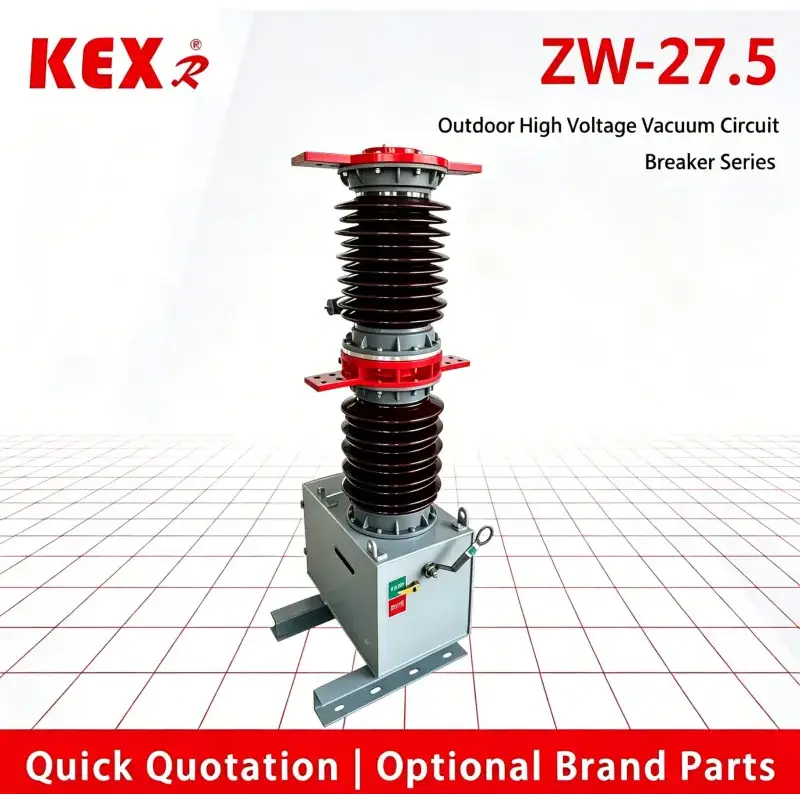

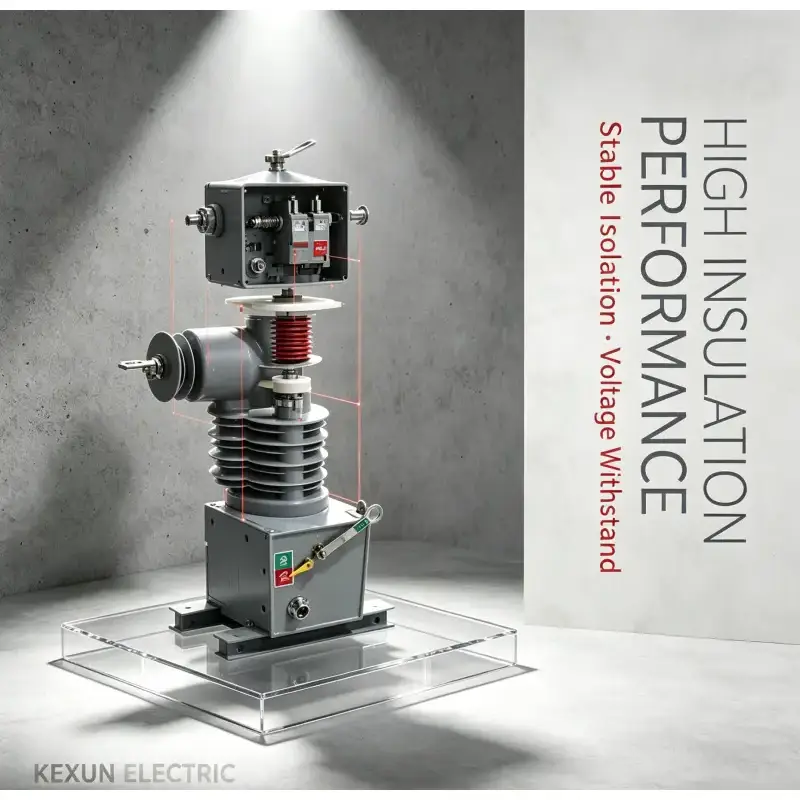

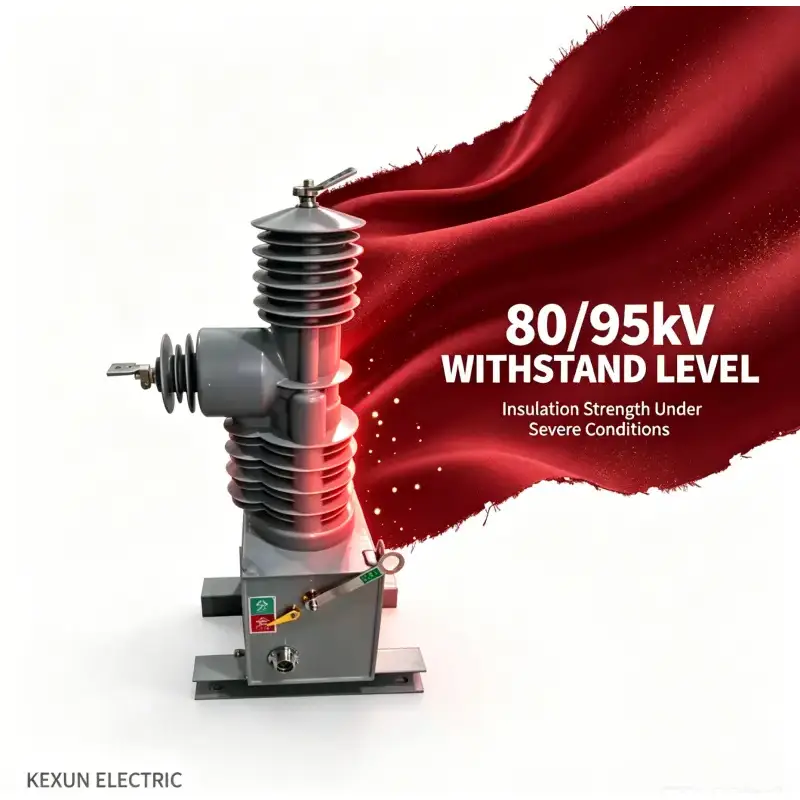

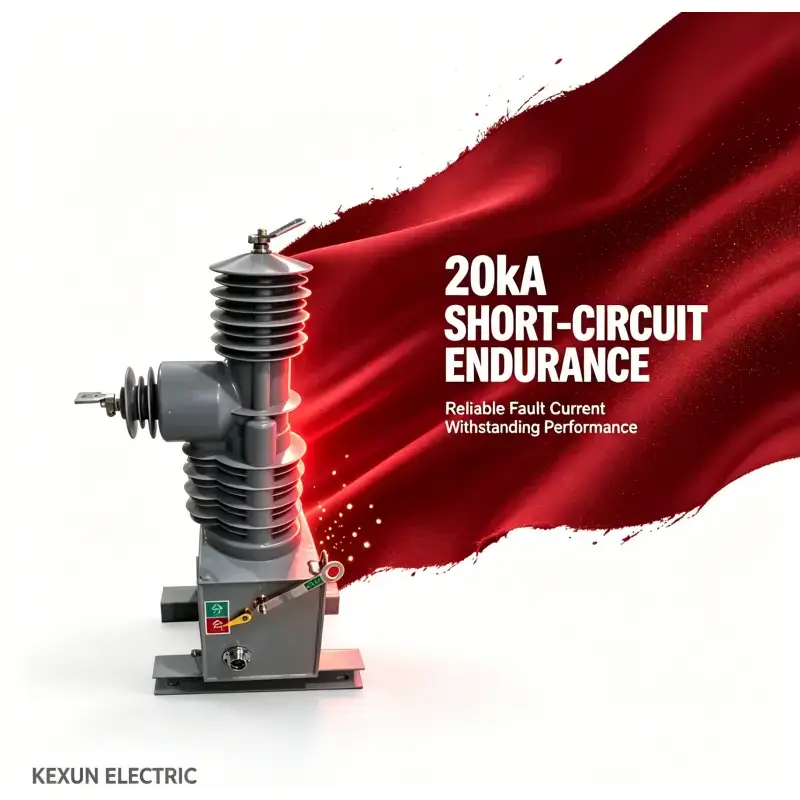

आउटडोअर एचव्ही व्हॅक्यूम सर्किट ब्रेकर

उत्पादन वैशिष्ट्ये

अत्यंत उच्च विश्वसनीयता

संपूर्ण आयुष्यभर देखभाल-मुक्त.

उच्च यांत्रिक जीवन आणि विद्युत जीवन.

लहान आकार, हलके वजन आणि सोपी स्थापना

 मानक रिले संरक्षण आणि जलद स्वयंचलित रीक्लोजिंग फंक्शनसह.

ZW7-27.5  प्रकार आउटडोअर एचव्ही व्हॅक्यूम सर्किट ब्रेकरची परिस्थिती वापरणे

¨ तापमान:-30℃～60℃；

¨ उंची: 2000m पेक्षा कमी

¨ वाऱ्याचा वेग :≤34m/s；

¨ प्रदूषण ग्रेड:Ⅳ级;

¨ स्टोरेज तापमान:-40℃～85℃.

vcb चे मुख्य तांत्रिक मापदंड

ब्रेकरचे मुख्य यांत्रिक मापदंड

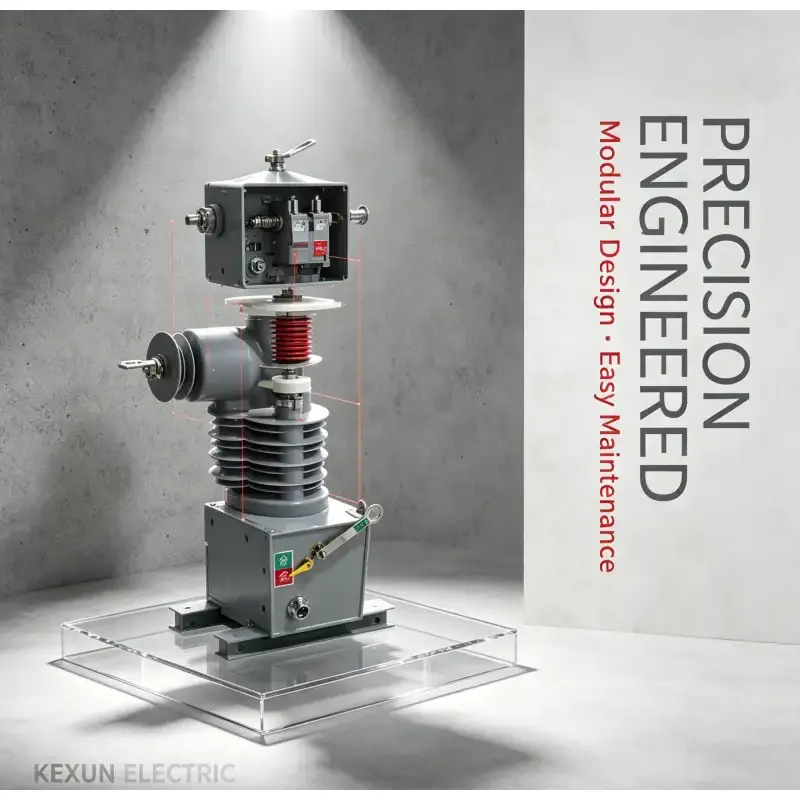

सर्किट ब्रेकरची रचना आणि कार्य तत्त्व

ZW7-27.5 आउटडोअर hv व्हॅक्यूम सर्किट ब्रेकर मुख्यतः एकात्मिक सीलबंद पोल, करंट ट्रान्सफॉर्मर, स्प्रिंग ऑपरेटिंग मेकॅनिझम आणि बॉक्स यांनी बनलेला असतो. या प्रकारच्या सर्किट ब्रेकरचे सूक्ष्मीकरण केले जाते. त्याच वेळी, ते मॅन्युअल आपत्कालीन ब्रेक रिलीझ डिव्हाइससह सुसज्ज आहे. वापरकर्त्याच्या गरजेनुसार वर्तमान ट्रान्सफॉर्मर निवडला जाऊ शकतो.

ZW7-27.5 आउटडोअर hv व्हॅक्यूम सर्किट ब्रेकरचे नियंत्रण इंटेलिजेंट कंट्रोल युनिटद्वारे पूर्ण केले जाते. स्विचचे ऑन-ऑफ ऑपरेशन स्थानिक पातळीवर केले जाऊ शकते आणि ते कम्युनिकेशन इंटरफेसद्वारे दूरस्थपणे देखील ऑपरेट केले जाऊ शकते. सर्किट ब्रेकरची इतर माहिती नियंत्रण केंद्रावर देखील प्रसारित केली जाऊ शकते आणि संप्रेषण चॅनेल केबल, ऑप्टिकल फायबर, GPRS/CDMA, GSM इत्यादी असू शकते. ZW7-27.5 आउटडोअर hv व्हॅक्यूम सर्किट ब्रेकरचे नियंत्रण इंटेलिजेंट कंट्रोल युनिटद्वारे पूर्ण केले जाते. स्विचचे ऑन-ऑफ ऑपरेशन स्थानिक पातळीवर केले जाऊ शकते आणि ते कम्युनिकेशन इंटरफेसद्वारे दूरस्थपणे देखील ऑपरेट केले जाऊ शकते. सर्किट ब्रेकरची इतर माहिती कंट्रोल सेंटरमध्ये देखील प्रसारित केली जाऊ शकते आणि कम्युनिकेशन चॅनेल केबल, ऑप्टिकल फायबर, जीपीआरएस/सीडीएमए, जीएसएम इत्यादी असू शकते.

इंटेलिजेंट कंट्रोल युनिट सर्किट ब्रेकरच्या जवळ स्थापित केले आहे आणि कंट्रोल केबलद्वारे सर्किट ब्रेकरशी जोडलेले आहे. इंटेलिजेंट कंट्रोल युनिटचा वीज पुरवठा मुख्य वीज पुरवठा आणि स्टँडबाय पॉवर सप्लायमध्ये विभागलेला आहे. मुख्य वीज पुरवठा एसी किंवा डीसी 220V आहे, जो पीटीद्वारे उच्च-व्होल्टेज लाइनद्वारे प्राप्त केला जातो. बॅकअप वीज पुरवठा बॅटरीद्वारे प्रदान केला जातो (इंटेलिजेंट कंट्रोल युनिट बॉक्समध्ये स्थापित). सामान्यपणे काम करताना, मुख्य वीज पुरवठा बॅकअप वीज पुरवठा चार्ज करते; जेव्हा मुख्य वीज पुरवठा गमावला जातो, तेव्हा बॅकअप वीज पुरवठा अद्याप सर्किट ब्रेकरचे नियंत्रण आणि नियंत्रण युनिटमधील इतर ऑपरेशन्स पूर्ण करू शकतो. बॅकअप पॉवर सप्लाय (जेव्हा पूर्णपणे लोड केला जातो) संपूर्ण मशीन 48 तासांपेक्षा कमी काळ काम करू शकते.

नियंत्रण प्रणाली किंवा वीज पुरवठा अयशस्वी झाल्यास आपत्कालीन स्विच-ऑफ ऑपरेशनसाठी सर्किट ब्रेकरची ऑपरेटिंग यंत्रणा मॅन्युअल आपत्कालीन स्विच-ऑफ हँडलसह सुसज्ज आहे.

2.1 सर्किट ब्रेकरचे कार्य तत्त्व आणि प्रक्रिया

२.१.१ चाप विझवण्याचे तत्व:

ZW37-27.5 आउटडोअर hv व्हॅक्यूम सर्किट ब्रेकर व्हॅक्यूम इंटरप्टरचा अवलंब करतो, व्हॅक्यूम चाप विझवणारा आणि इन्सुलेट करणारा माध्यम म्हणून असतो, ज्याची व्हॅक्यूम डिग्री खूप जास्त असते. ऑपरेटिंग मेकॅनिझमच्या कृती अंतर्गत जेव्हा हलणारे आणि स्थिर संपर्क विजेसह बंद केले जातात, तेव्हा संपर्कांमध्ये व्हॅक्यूम आर्क तयार केला जाईल. त्याच वेळी, संपर्कांच्या विशेष संरचनेमुळे, संपर्कांमधील अंतरामध्ये एक योग्य अनुदैर्ध्य चुंबकीय क्षेत्र देखील तयार केले जाईल, ज्यामुळे व्हॅक्यूम आर्क पसरून राहण्यास प्रोत्साहन मिळेल आणि कमानी कमी व्होल्टेज राखण्यासाठी संपर्क पृष्ठभागावर समान रीतीने वितरित केले जाईल. जेव्हा प्रवाह नैसर्गिकरित्या शून्य पार करतो, तेव्हा अवशिष्ट आयन, इलेक्ट्रॉन आणि धातूची वाफ संपर्क पृष्ठभागावर आणि शील्डवर वेळच्या मायक्रोसेकंद क्रमाने एकत्रित किंवा घनरूप होऊ शकतात. व्हॅक्यूम आर्क नियंत्रित करण्यासाठी रेखांशाचा चुंबकीय क्षेत्र वापरला जात असल्याने, व्हॅक्यूम सर्किट ब्रेकरमध्ये विद्युत प्रवाह खंडित करण्याची मजबूत आणि स्थिर क्षमता असते.

२.१.२ स्टोरेज:

ZW7-27.5 आउटडोअर hv व्हॅक्यूम सर्किट ब्रेकरची ओपनिंग आणि क्लोजिंग एनर्जी उच्च कार्यक्षमतेमध्ये साठवली जाते आणि इंटेलिजेंट कंट्रोलर युनिटच्या बॉक्समध्ये स्थापित केली जाते. उघडताना आणि बंद करताना. कंट्रोल युनिटच्या मुख्य पॉवर सप्लाय किंवा बॅकअप पॉवर सप्लायद्वारे प्रदान केलेले, चार्जिंग वेळ 10s पेक्षा जास्त नाही आणि कॅपेसिटर व्होल्टेज त्रुटी ≤1V आहे.

2.1.3 क्लोजिंग: इंटेलिजेंट कंट्रोल युनिटवरील स्विच-ऑन बटण स्थानिक पातळीवर दाबा, किंवा रिमोट कंट्रोल स्विच-ऑन ऑपरेशनद्वारे ऑपरेटिंग मेकॅनिझमचे स्विच-ऑन कॉइल सक्रिय करा, जेणेकरून लोखंडी कोर सर्किट ब्रेकरच्या फिरत्या संपर्काला स्पीड-ऑन करण्यासाठी स्विच-ऑन करण्यासाठी चालविते. जेव्हा सर्किट ब्रेकर बंद होण्याच्या स्थितीत आहे हे ठरवले जाते, तेव्हा कंट्रोल लूप आपोआप बंद होणाऱ्या कॉइलचा वीज पुरवठा बंद करतो. यावेळी, कायम चुंबकाच्या क्रियेमुळे लोखंडी कोर बंद बाजूला ठेवला जातो. क्लोजिंग कॉइल बंद केल्यानंतर, ते केवळ सर्किट ब्रेकरच्या संपर्क स्प्रिंगच्या प्रतिक्रिया शक्तीवर मात करू शकत नाही, तर बंद होणारी स्व-धारण शक्ती देखील आहे, ज्यामुळे सर्किट ब्रेकरला विश्वासार्हपणे बंद स्थितीत ठेवता येते.

2.1.4 उघडणे: इंटेलिजेंट कंट्रोल युनिटवरील स्विच-ऑफ बटण स्थानिक पातळीवर दाबा किंवा रिमोट कंट्रोल स्विच-ऑफ ऑपरेशनद्वारे ऑपरेटिंग मेकॅनिझमचे स्विच-ऑफ कॉइल सक्रिय करा, जेणेकरून क्लोजिंग साइडवर कायम चुंबकाच्या स्वत: ची राखून ठेवणाऱ्या शक्तीवर मात करता येईल आणि क्लोजिंग ड्राईव्हला एसपी-ऑफ करा. निर्दिष्ट वेगाने स्विच-ऑफ करण्यासाठी सर्किट ब्रेकरचा संपर्क. जेव्हा सर्किट ब्रेकर उघडण्याच्या स्थितीत आहे हे ठरवले जाते, तेव्हा कंट्रोल लूप आपोआप ओपनिंग कॉइलचा पॉवर सप्लाय बंद करतो आणि यावेळी, ओपनिंग स्प्रिंगच्या खेचण्याच्या फोर्समुळे लोखंडी कोर ओपनिंगच्या बाजूला ठेवला जातो, जेणेकरून सर्किट ब्रेकर उघडण्याच्या स्थितीत विश्वसनीयरित्या ठेवला जातो.

2.1.5 मॅन्युअल इमर्जन्सी ब्रेक ओपनिंग ऑपरेशन:

सर्किट ब्रेकर बंद होण्याच्या स्थितीत असताना, सर्किट ब्रेकरचे मॅन्युअल स्विच-ऑफ ऑपरेशन बटण इन्सुलेटिंग ऑपरेटिंग रॉडने दाबून ठेवा आणि ते खाली खेचून घ्या आणि सर्किट ब्रेकर एका विशिष्ट वेगाने बंद होऊ शकतो, ज्यामुळे सर्किट ब्रेकर रेट केलेला लोड करंट विश्वसनीयपणे बंद करू शकतो याची खात्री करू शकतो.
