एआयएस स्विचगियर

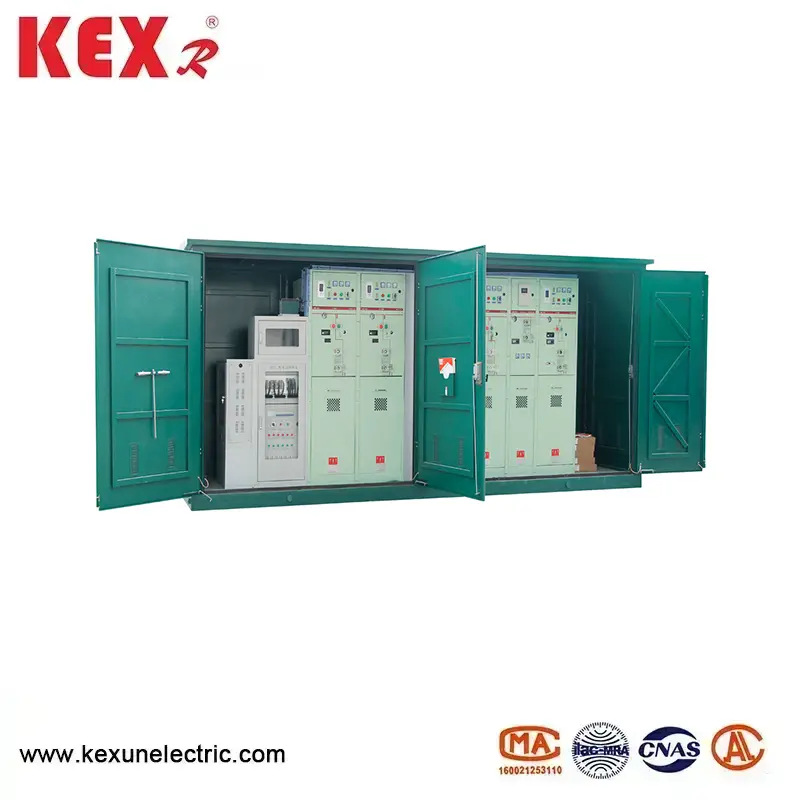

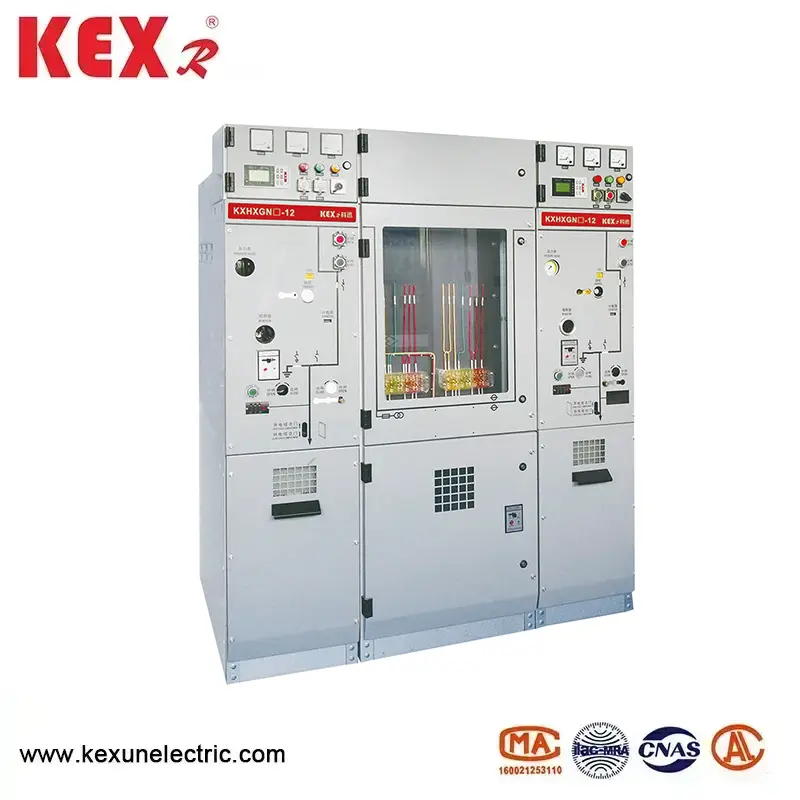

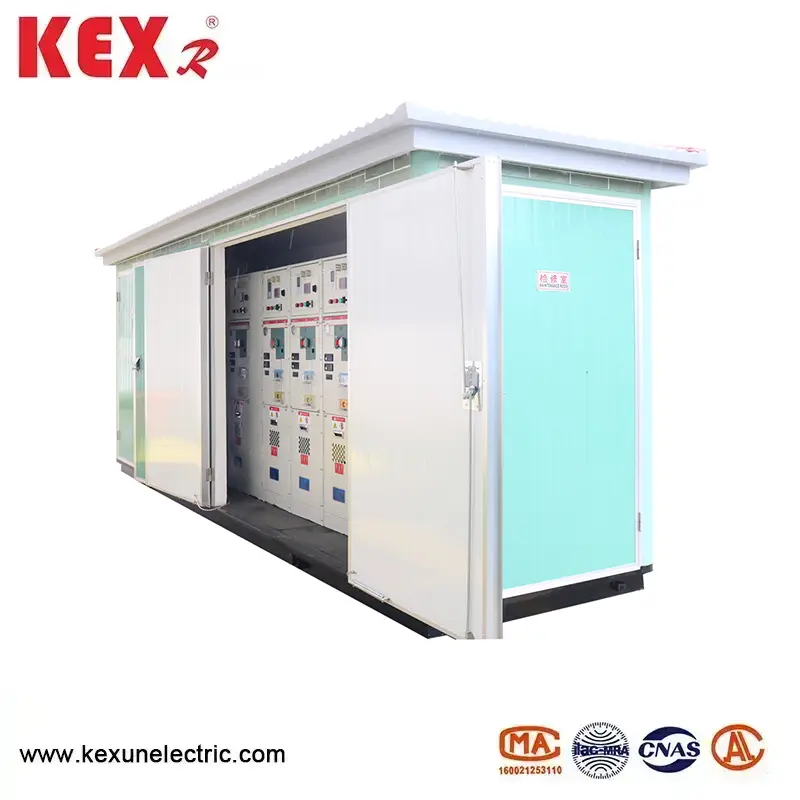

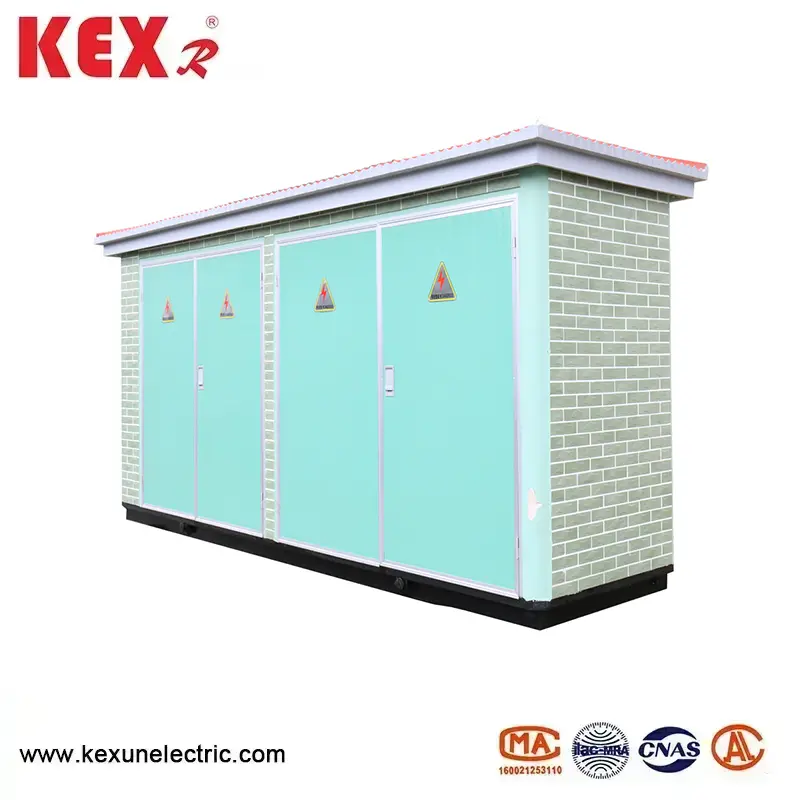

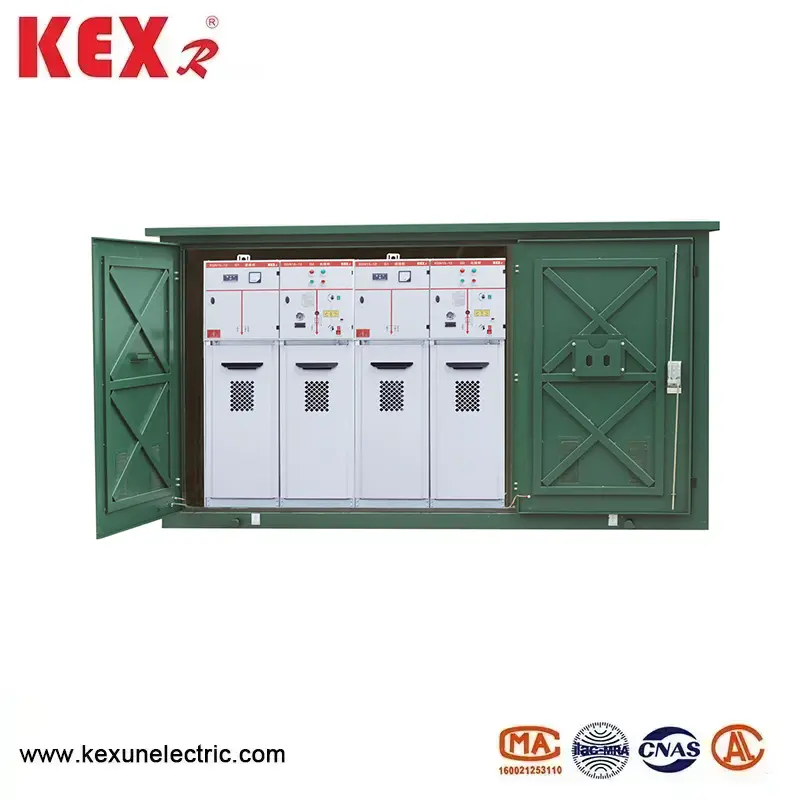

केएक्सएचएक्सजीएन -12 प्रकार एआयएस स्विचगियर, चीनमधील पॉवर ट्रान्समिशन आणि वितरण उपकरणे पुरवठादार केएक्सआरद्वारे उत्पादित, एक 12 केव्ही गॅस-इन्सुलेटेड रिंग नेटवर्क कॅबिनेट (सी-जीआयएस) आहे ज्यात पर्यावरण संरक्षण वायू (जसे की कोरडे हवा, नायट्रोजन किंवा मिश्रित गॅस) इन्सुलेशन मध्यम आहे, जे रिंग नेटवर्क पॉवर पुरवठा, टर्मिनल वीज पुरवठा आणि लहान-स्केल ओपनिंग स्टेशन्ससाठी योग्य आहे.
मॉडेल: केएक्सएचएक्सजीएन -12
ब्रँड ● केएक्सआर

चौकशी पाठवा

उत्पादन वर्णन

AI एआयएस स्विचगियरचे मुख्य वैशिष्ट्य

(१) पर्यावरण संरक्षणाचे फायदे

◆ विनामूल्य एसएफजीएएस: एआयएस स्विचगियर कोरड्या हवा, नायट्रोजन किंवा नवीन पर्यावरण संरक्षण गॅस (जसे की जी, एअरप्लस इ.) वापरला जातो, जो ईयू एफ-गॅस नियम आणि चीनच्या "डबल कार्बन" धोरणाच्या अनुरुप आहे.

Carbon कमी कार्बन उत्सर्जन: एसएफ रिंग नेटवर्क कॅबिनेटच्या तुलनेत, जीडब्ल्यूपी (ग्लोबल वार्मिंग संभाव्य) शून्य जवळ येते.

(२) स्ट्रक्चरल डिझाइन

◆ मॉड्यूलर डिझाइन: इनकमिंग लाइन, आउटगोइंग लाइन, मीटरिंग आणि पीटीचे एआयएस स्विचगियर युनिट वाढविले जाऊ शकते.

Losed बंद रचना: एआयएस स्विचगियरची संरक्षण पातळी आयपी 67 पर्यंत पोहोचते, जी डस्टप्रूफ, आर्द्रता-पुरावा आणि कंडेन्सेशन-प्रूफ आहे, कठोर वातावरणासाठी योग्य आहे.

◆ कॉम्पॅक्ट आकार: हे एआयएस रिंग नेटवर्क कॅबिनेटपेक्षा जागा वाचवते आणि पारंपारिक एसएफ ₆ जीआयएसपेक्षा पर्यावरणास अनुकूल आहे.

()) बुद्धिमान पर्याय

इंटेलिजेंट मॉनिटरिंग (जसे की डीटीयू, ऑनलाइन तापमान मोजमाप, आंशिक डिस्चार्ज मॉनिटरिंग इ.) इंटरनेट ऑफ थिंग्ज (आयओटी) प्रवेशासाठी आणि दूरस्थ ऑपरेशन आणि देखभाल लक्षात येण्यासाठी निवडले जाऊ शकते.

The एआयएस स्विचगियरचे तांत्रिक मापदंड

◆ सर्किट ब्रेकर कॅबिनेट

आयटम				युनिट	डेटा
रेट केलेले व्होल्टेज				केव्ही	12
रेटेड वारंवारता				हर्ट्ज	50
रेट केलेले इन्सुलेशन लेव्हल	1 मिनिट कार्यरत वारंवारता सहन करा व्होल्टेज		दगाटणे	केव्ही	42
			ब्रेक		48
	लाइटिंग प्रेरणा व्होल्टेजचा प्रतिकार करा （पीक）		दगाटणे	केव्ही	75
			ब्रेक		85
	1 मिनी पॉवर वारंवारता सहाय्यक/नियंत्रण सर्किटच्या व्होल्टेजचा प्रतिकार करते (ग्राउंड)			केव्ही	2
रेटेड करंट				A	630
रेट केलेले अल्प-मुदतीचा प्रतिकार वर्तमान （आभासी मूल्य）			मुख्य सर्किट/अर्थिंग स्विच	द	25/4 एस
			अर्थिंग सर्किट	द	21.7/4 एस
रेट केलेले शिखर			मुख्य सर्किट/अर्थिंग स्विच	द	63
			अर्थिंग सर्किट	द	54.5
रेट केलेले शॉर्ट सर्किट ब्रेक करंट आणि वेळा				का/वेळ	25/30
रेट केलेले शॉर्ट सर्किट क्लोजिंग करंट (पीक)				द	63
रेटेड केबल चार्जिंग ब्रेक करंट				A	25
ब्रेकर ओ -0.3 एस-सीओ -180 एस-सीओचा रेटिंग ऑपरेटिंग सीक्वेन्स
मेकॅनिकल लाइफ		ब्रेकर /डिस्कनेक्टर		वेळ	10000/3000
आयपी पदवी		सीलबंद बॉक्स			आयपी 67
		स्विचगियर शेल			आयपी 4 एक्स
गॅस प्रेशर		रेटेड गॅस चार्जिंग पातळी (20 ℃, गेज प्रेशर)		एमपीए	0.02
		रेटेड गॅस मिन फॅक्शन लेव्हल (20 ℃, गेज प्रेशर)		एमपीए	0
सीलिंग कामगिरी,		वार्षिक गळती दर		%/वर्ष	.0.05

◆ लोड स्विच कॅबिनेट

आयटम			युनिट	डेटा
रेट केलेले व्होल्टेज			केव्ही	12
रेटेड वारंवारता			हर्ट्ज	50
रेट केलेले इन्सुलेशन लेव्हल	1 मिनिट कार्यरत वारंवारता सहन करा व्होल्टेज		केव्ही

	लाइटिंग प्रेरणा व्होल्टेजचा प्रतिकार करा （पीक）		केव्ही

	1 मिनी पॉवर वारंवारता सहाय्यक/नियंत्रण सर्किटच्या व्होल्टेजचा प्रतिकार करते (ग्राउंड)		केव्ही	2
रेटेड करंट			A	630
रेट केलेले अल्प-मुदतीचा प्रतिकार वर्तमान （आभासी मूल्य）		मुख्य सर्किट/अर्थिंग स्विच	द	25/4 एस
		अर्थिंग सर्किट	द	21.7/4 एस
रेट केलेले शिखर		मुख्य सर्किट/अर्थिंग स्विच	द	63
		अर्थिंग सर्किट	द	54.5
रेट केलेले शॉर्ट सर्किट क्लोजिंग करंट (पीक)		लोड स्विच/अर्थिंग स्विच	द	63
रेट केलेले सक्रिय लोड व्यत्यय आणते			A	630
रेट केलेले क्लोज-लूप व्यत्यय आणणारे चालू			A	630
5% रेट केलेले सक्रिय लोड व्यत्यय आणते			A	31.5
रेटेड केबल चार्जिंग ब्रेक करंट			A	10
रेट केलेले सक्रिय लोड ब्रेक वेळा			वेळ	100
ग्राउंड फॉल्ट करंट ब्रेकिंग			ए/वेळ	31.5/10
लाईन्स आणि केबल्सचे चार्जिंग करंट ग्राउंड फॉल्टच्या स्थितीत डिस्कनेक्ट केले जाते.			ए/वेळ	17.4/10
मेकॅनिकल लाइफ	ब्रेकर /डिस्कनेक्टर		ए/वेळ	10000/3000
आयपी पदवी	सीलबंद बॉक्स			आयपी 67
	स्विचगियर शेल			आयपी 4 एक्स
गॅस प्रेशर	रेटेड गॅस चार्जिंग पातळी (20 ℃, गेज प्रेशर)		एमपीए	0.02
	रेटेड गॅस मिन फॅक्शन लेव्हल (20 ℃, गेज प्रेशर)		एमपीए	0
सीलिंग कामगिरी,	वार्षिक गळती दर		%/वर्ष	.0.05

The एआयएस स्विचगियरची अंमलबजावणी मानक

High उच्च-व्होल्टेज स्विचगियर आणि कंट्रोलगियरसाठी जीबी/टी 1022 मानकांची सामान्य तांत्रिक आवश्यकता. ◆ जीबी/टी 39063640.5 केव्ही एसी मेटल बंद स्विचगियर आणि नियंत्रण उपकरणे.

◆ जीबी/टी 1985 उच्च-व्होल्टेज एसी आयसोलेटिंग स्विच आणि ग्राउंडिंग स्विच

◆ जीबी/टी 38043.6-40.5 केव्ही एसी हाय-व्होल्टेज लोड स्विच

◆ जीबी/टी 1984 उच्च-व्होल्टेज एसी सर्किट ब्रेकर

◆ जीबी/टी 4208 शेल संरक्षण स्तराचा आयपी कोड

◆ जीबी/टी 7354 आंशिक स्त्राव मापन

◆ जीबी/टी 311.1 इन्सुलेशन समन्वय भाग 1: व्याख्या, तत्त्वे आणि नियम

As एआयएस स्विचगियरच्या अटी वापरणे

◆ जास्तीत जास्त तापमान: +45 डिग्री सेल्सियस;

◆ किमान तापमान: -25 डिग्री सेल्सिअस;

◆ जास्तीत जास्त तापमान: (24-तास सरासरी) +35 डिग्री सेल्सियस;

◆ जास्तीत जास्त सरासरी सापेक्ष आर्द्रता (24 तास 1: ≤ 95%; उंची: ≤ 1500 मीटर; भूकंपाची क्षमता: 8 अंश;

◆ संरक्षण श्रेणी: चार्ज बॉडी सील आयपी 67, स्विच कॅबिनेट शेल आयपी 4 एक्स ；

The आसपासची हवा स्पष्टपणे संक्षारक ज्वलनशील वायू आणि पाण्याच्या वाफांद्वारे प्रदूषित होऊ नये.

The वारंवार कोणतीही हिंसक कंप स्थान नाही आणि कठोर भागांतर्गत कठोरपणाची रचना सर्व प्रकारच्या आवश्यकता पूर्ण करते.

G जीबी/टी 3906 च्या पलीकडे सामान्य पर्यावरणीय परिस्थितीत त्याचा वापर केला जातो तेव्हा वापरकर्ता केएक्सआरशी बोलणी करेल

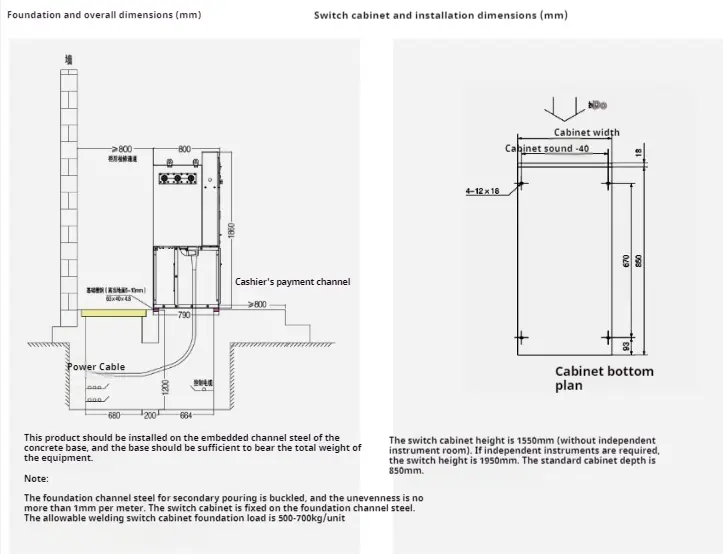

● स्थापना सूचना

Ais Switchgear
