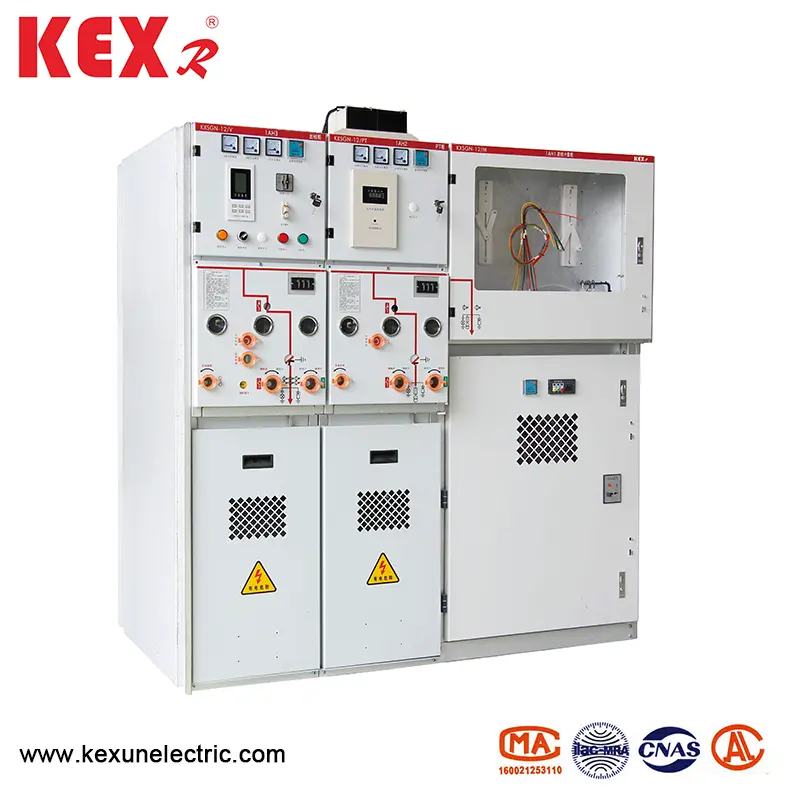

उच्च व्होल्टेज रिंग नेटवर्क कॅबिनेट

केक्सन हे चीनमधील उच्च व्होल्टेज रिंग नेटवर्क कॅबिनेटमध्ये तज्ञ असलेले निर्माता आहे.
त्याची सर्वाधिक विक्री होणारी उत्पादने केएक्सएसजीएन -12-एसआयएस 3 एक घन इन्सुलेशन पूर्णपणे बंद स्विचगियर आहे. हे मॉड्यूलर, पूर्णपणे सीलबंद, पूर्णपणे इन्सुलेटेड आणि संपूर्ण धातू बंद रचना स्वीकारते. पृष्ठभाग प्रवाहकीय किंवा अर्ध-कंडक्टिव्ह शिल्डिंग लेयरसह लेपित आहे, जे थेट आणि विश्वासार्हपणे ग्राउंड केले जाऊ शकते.
मॉडेल: केएक्सएसजीएन -12-एसआयएस 3
ब्रँड: केएक्सआर

चौकशी पाठवा

उत्पादन वर्णन

● डिझाइन वैशिष्ट्य

▶ व्हॅक्यूम इंटरप्र्टर सर्किट ब्रेकर आणि लोड स्विच मॉड्यूल इपॉक्सी राळ द्वारे एन्केप्युलेटेड आहेत. मॅन्युअल आणि इलेक्ट्रिक थ्री-स्टेशन डिस्कनेक्टरसह मॉड्यूलर इंटिग्रेटेड मेन सर्किट.

Vac व्हॅक्यूम इंटरप्टर सर्किट ब्रेकर मॉड्यूलमध्ये शॉर्ट-सर्किट चालू उघडण्याची आणि बंद करण्याची क्षमता आहे.

Three थ्री-स्टेशन डिस्कनेक्टरच्या क्लोजिंग ग्राउंडिंग स्थितीत एक दृश्यमान फ्रॅक्चर आहे आणि डिस्कनेक्टर आणि ग्राउंडिंग स्विच शॉर्ट-सर्किट प्रवाह द्रुतपणे उघडू आणि बंद करू शकते.

Three इपॉक्सी राळ इन्सुलेटेड एअर चेंबर बॉक्स तीन-स्टेशन अलगाव स्विचद्वारे सीलबंद केलेला स्विच 0.04 एमपीएद्वारे कोरड्या हवेवर दबाव आणू शकतो. गळती आणि उधळपट्टी रोखण्यासाठी आणि वेगळ्या स्विच आणि ग्राउंडिंग स्विचचे संरक्षण करण्यासाठी अंतर्गत दाब ऑनलाइन देखरेख करण्यासाठी हे प्रेशर गेजसह सुसज्ज आहे.

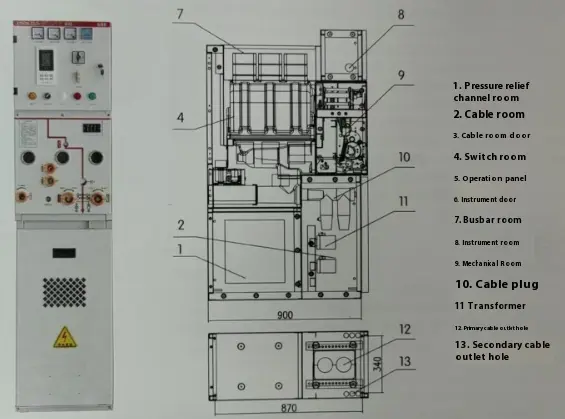

● स्ट्रक्चरल आयाम

High Voltage Ring Network Cabinet

● अप्पर वेगळ्या परिमाण रेखांकन

योजना	कॅबिनेट रुंदी	कॅबिनेट खोली	कॅबिनेट उंची	ओव्हरहेड बाह्यरेखा
पीटी इनकमिंग लाइन	450	900	1600	260 सखोल
इनकमिंग आणि बाह्यरेखा	425	900	1600	260 सखोल
इंटरकनेक्शन स्विच	425	900	1600	260 सखोल
इंटरकनेक्शन अलगाव	425	900	1600	260 सखोल
बसबार उचल	425	900	1600	260 सखोल
पारंपारिक मापन	750	900	1600	260 सखोल
कॉम्पॅक्ट मापन	425	900	1600	260 सखोल
वीजपुरवठा पं	450	900	1600	260 सखोल
नियंत्रण आणि संरक्षण बेस स्टेशन	425	900	1600	260 सखोल

● तांत्रिक पॅरामीटर सारण्या

◆ ब्रेकर तांत्रिक मापदंड

आयटम		युनिट	डेटा
रेट केलेले व्होल्टेज		केव्ही	12
रेटेड वारंवारता		हर्ट्ज	50
रेट केलेले इन्सुलेशन लेव्हल	1 मी कार्यरत वारंवारता व्होल्टेजचा प्रतिकार करते	केव्ही	42
	व्होल्टेजला विजेचे आवेग	केव्ही	75
रेटेड करंट		A	630	1250
रेट केलेले शॉर्ट-सर्किट ब्रेकिंग चालू （1 एससी）		द	20 35	31.5
रेट केलेले शॉर्ट-सर्किट क्लोजिंग चालू （पीक）		द	50 63	80
रेटेड पीक		द	50 63	80
रेट केलेले अल्प-मुदतीचा प्रतिकार करंट		द	20 25	31.5
रेट केलेले अल्प-वेळ ब्रेकिंग चालू ब्रेकिंग वेळा		वेळ	30	30
सध्याच्या काळातील अल्प-वेळ ब्रेकिंग रेट केले		S	4
रेटिंग ऑपरेटिंग सीक्वेन्स	ऑटो रिक्लोजिंग		ऑफ -0.3 एस-ऑनऑफ -180-ऑनऑफ
	नॉन-ऑटोमॅटिक रिक्लोजिंग		ऑफ -0.3 एस-ऑनऑफ -180-ऑनऑफ
यांत्रिक जीवन		वेळ	3000
सिंगल कॅपेसिटर बँकेचे रेट केलेले ब्रेकिंग करंट		A	630
बी चे बी कॅपेसिटर बँकेचे रेट केलेले ब्रेकिंग करंट		A	400

Lod लोड स्विचचे तांत्रिक मापदंड (युनिट सी)

आयटम	युनिट	डेटा
रेटेड करंट	A	630
चालू शॉर्ट-सर्किट	द	50
रेट केलेले अल्प-मुदतीचा प्रतिकार चालू	का/एस	20/4
लोड स्विच मेकॅनिकल लाइफ	वेळ	10000
लोड स्विच इलेक्ट्रिकल लाइफ	वेळ	10000

Lod लोड स्विचचे तांत्रिक मापदंड (युनिट सी)

आयटम	युनिट	डेटा
रेटेड करंट	A	125
रेट केलेले शॉर्ट-सर्किट ब्रेक करंट	द	31.5
चालू शॉर्ट-सर्किट बंद	द	80
रेट केलेले हँडओव्हर करंट	A	3150

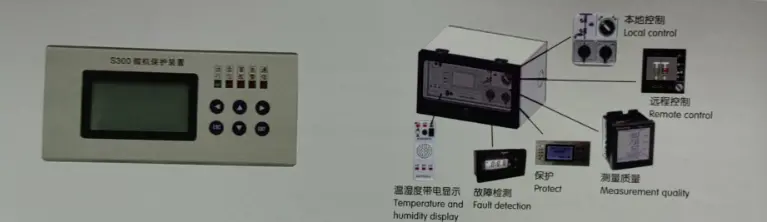

High उच्च व्होल्टेज रिंग नेटवर्क कॅबिनेटचे बुद्धिमत्ता टर्मिनल

High Voltage Ring Network Cabinet

केएक्सएसजीएन -12-एसआयएस 3 उच्च व्होल्टेज रिंग नेटवर्क कॅबिनेटची मालिका मल्टीफंक्शनल इंटेलिजेंट प्रोटेक्टर टर्मिनलचा अवलंब करते, जी केएक्सआरद्वारे विकसित केलेली बहु-कार्यक्षम ऑपरेशन कंट्रोल आणि प्रोटेक्शन टर्मिनल उपकरणांची एक नवीन पिढी आहे, इंटेलिजेंट ऑपरेशन कंट्रोल, प्राइमरी सर्किट सिम्युलेशन रिअलिटी, मायक्रोकॉम्पटर रिले संरक्षण, तापमान आणि आर्द्रता नियंत्रण, उच्च व्होल्टेज मॉनिटरी, रिमुमेंट कंट्रोल त्याचे स्वरूप उत्कृष्ट आणि सुंदर आहे, जे स्विच कॅबिनेट पॅनेल सुलभ करते, घन इन्सुलेशन कॅबिनेटची एकूण मात्रा कमी करते, बाह्य स्थापना कार्यक्षमतेत प्रभावीपणे सुधारते आणि स्विचगियरची गुणवत्ता सुधारते.
