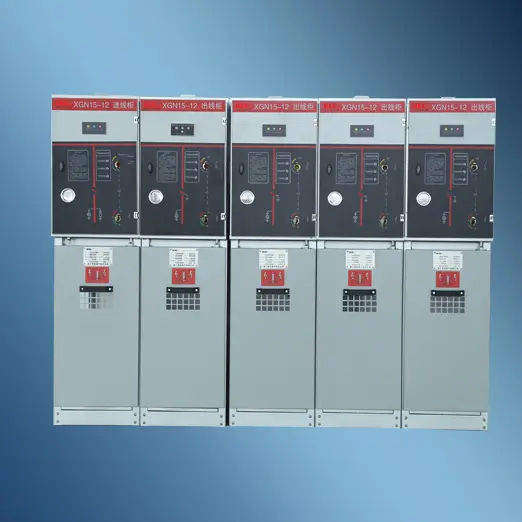

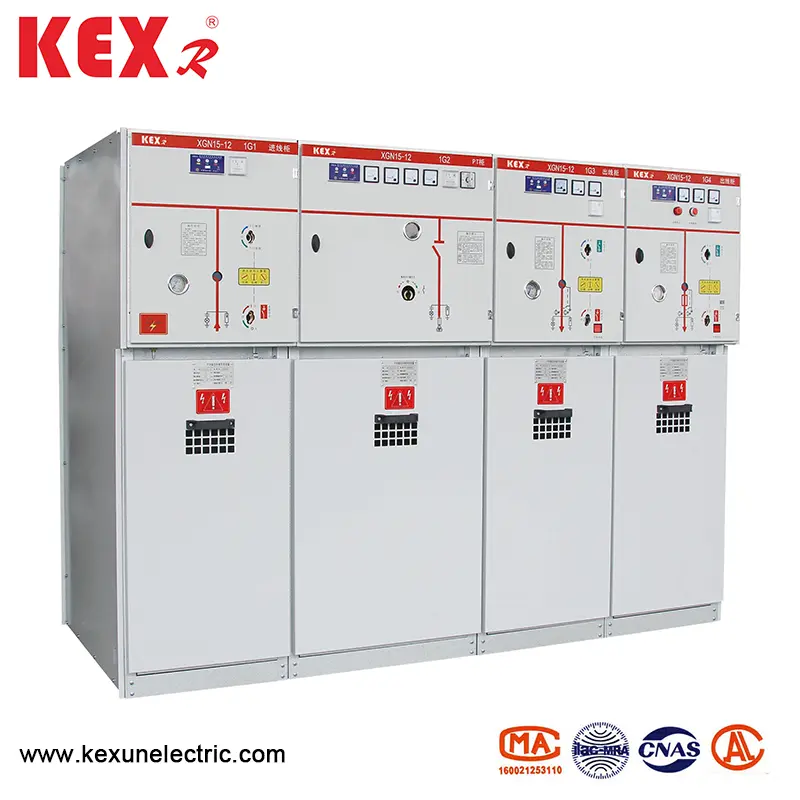

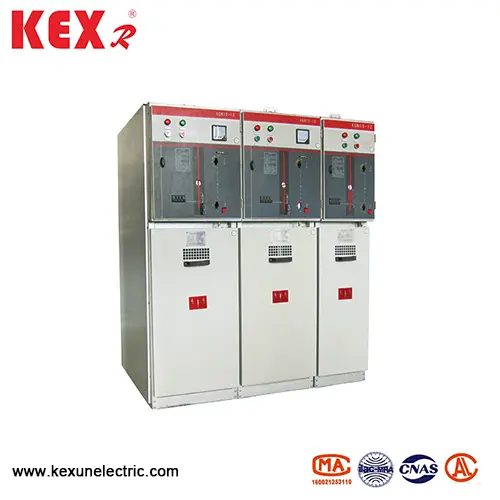

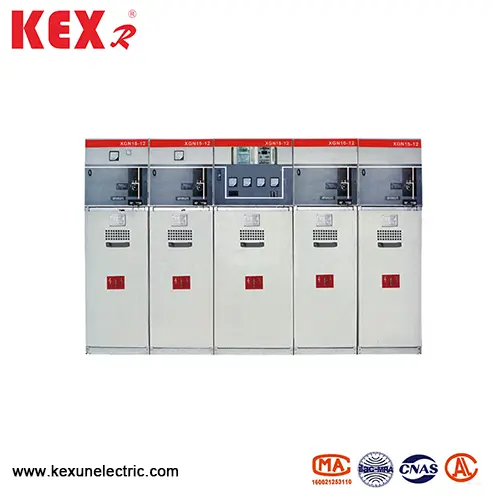

हेक्साफ्लोराइड रिंग मुख्य युनिट

● मुख्य अनुप्रयोग

एक्सजीएन 15-12 प्रकार हेक्साफ्लोराइड रिंग मुख्य युनिट एसी 50 हर्ट्ज आणि 12 केव्ही पॉवर सिस्टमसाठी योग्य आहे, औद्योगिक आणि नागरी केबल रिंग नेटवर्क आणि वीजपुरवठा टर्मिनल प्रकल्पांमध्ये मोठ्या प्रमाणात वापरला जातो, विशेषत: शहरी निवासी क्षेत्रासाठी योग्य, लहान दुय्यम सबस्टेशन्स, स्विचिंग स्टेशन, औद्योगिक आणि खाणकाम, शॉपिंग मॉल्स, विमान, उप-वारा निर्मिती, रेल्वे, स्टडियम, ट्यून्स, ट्रायल्स

Use वापराच्या अटी

▶ उंची: ≤ 1000 मी. (जर विशेष आवश्यकता असेल तर कृपया ऑर्डर देताना त्यांना सूचित करा)

▶ वातावरणाचे तापमान: -25 ~ 40 ℃

Daily सरासरी दैनंदिन सापेक्ष आर्द्रता ≤ 95 %%

Monthly सरासरी मासिक सापेक्ष आर्द्रता ● ≤90%;

▶ शॉक रेझिस्टन्स डिग्री ● 8 डिग्री

Viol हिंसक कंपन, प्रभाव, अग्नि, रासायनिक गंज आणि स्फोटांपासून मुक्त जागा.

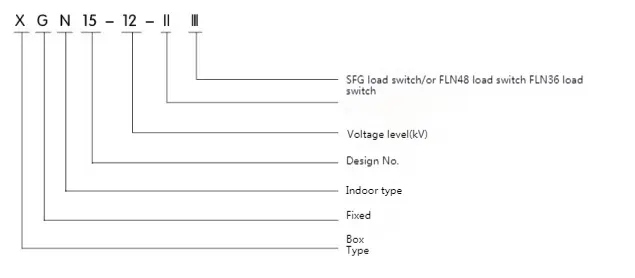

● मॉडेल आणि अर्थ

● निकष पूर्ण

एक्सजीएन 15-12 प्रकार हेक्साफ्लोराइड रिंग मुख्य युनिट खालील निकष पूर्ण करतात:

आयईसी 298 · आयईसी 265 · आयईसीएल 29 · आयईसी 694 · आयईसी 420 · आयईसी 56 · आयईसी 529 · आयईसी 932 · जीबी 3804 · जीबी 3906 · जीबी 111022

● तांत्रिक मापदंड आणि परिमाण

Load लोड स्विच कॅबिनेटची रचना आणि मूलभूत घटक

◆ एक्सजीएन 15-12 प्रकार हेक्साफ्लोराइड रिंग मुख्य युनिट स्ट्रक्चर: बस रूम+लोड स्विच केबल रूम+ऑपरेटिंग मेकॅनिझम+इंटरलॉकिंग यंत्रणा आणि लो-व्होल्टेज कंट्रोल रूम

◆ लोड स्विच

स्विच रूममध्ये तीन-स्टेशन लोड स्विच स्थापित केले आहे. लोड स्विचचे शेल इपॉक्सी राळचे बनलेले आहे आणि सल्फर हेक्साफ्लोराइड (एसएफ) ने भरलेले आहे. ) गॅस एक इन्सुलेट माध्यम आहे आणि ग्राहकांच्या आवश्यकतेनुसार स्विच रूममध्ये एसएफ स्थापित केले जाऊ शकते. अलार्म संपर्कासह गॅस घनता मीटर किंवा गॅस घनता मीटर.

◆ केबल रूम

लोड स्विच कॅबिनेटमध्ये पुरेशी केबल रूम आहे, जी प्रामुख्याने केबल कनेक्शनसाठी वापरली जाते, जेणेकरून सिंगल-कोर किंवा तीन-कोर केबल्स साध्या अनशिल्ड केबल हेड्सद्वारे जोडल्या जाऊ शकतात आणि त्याच वेळी, लाइटनिंग एरेस्टर, करंट ट्रान्सफॉर्मर, लोअर ग्राउंडिंग स्विच आणि इतर घटक पुरेसे जागेत स्थापित केले जाऊ शकतात. मानक डिझाइननुसार, कपाटाच्या दरवाजामध्ये निरीक्षण विंडो आणि सेफ्टी इंटरलॉक डिव्हाइस आहे आणि केबल रूमची तळाशी प्लेट योग्य आकाराच्या समर्थन फ्रेमसह सीलिंग कव्हर आणि केबल क्लॅम्पसह सुसज्ज आहे. केबल रूमची तळाशी प्लेट आणि फ्रंट डोर फ्रेम केबल स्थापना सुलभ करण्यासाठी काढली जाऊ शकते.

◆ मडींग यंत्रणा, इंटरलॉकिंग यंत्रणा आणि कमी-दाब नियंत्रण कक्ष

इंटरलॉकसह लो-व्होल्टेज रूम एकाच वेळी नियंत्रण पॅनेलची भूमिका बजावते. लो-व्होल्टेज चेंबरमध्ये वसंत ऑपरेटिंग यंत्रणेसह पोझिशन इंडिकेटर, मेकॅनिकल इंटरलॉक आणि डिव्हाइससह सुसज्ज आहे आणि सहाय्यक संपर्क, ट्रिपिंग कॉइल, आपत्कालीन ट्रिपिंग यंत्रणा, कॅपेसिटिव्ह लाइव्ह डिस्प्ले, की लॉक आणि इलेक्ट्रिक ऑपरेटिंग डिव्हाइससह सुसज्ज देखील असू शकते. त्याच वेळी, लो-व्होल्टेज चेंबरमधील जागा कंट्रोल सर्किट, मोजमाप इन्स्ट्रुमेंट आणि संरक्षक रिलेसह देखील सुसज्ज असू शकते. 750 मिमी रुंद कॅबिनेटमध्ये दोन समान लो-व्होल्टेज चेंबर आहेत, जे अधिक सामानाने सुसज्ज असू शकतात. संपूर्ण एक्सजीएन 15 स्विच कॅबिनेटला दोन भागांमध्ये विभागले जाऊ शकते, कॅबिनेटच्या वरच्या भागात बस रूम, लोड स्विच, ऑपरेटिंग यंत्रणा आणि लो-व्होल्टेज रूमचा समावेश आहे, जो खालच्या केबल रूमपासून विभक्त आहे. म्हणूनच, अप्पर युनिटमध्ये स्थापित केलेली उपकरणे सुरक्षित आणि सोयीस्करपणे ओव्हरहाऊल आणि सुधारित केली जाऊ शकतात आणि संपूर्ण अप्पर युनिट बदलले जाऊ शकते.

◆ बस रूम

कॅबिनेटच्या वरच्या भागात बस रूमची व्यवस्था केली आहे. बस रूममध्ये, मुख्य बसेस एकत्र जोडल्या जातात आणि स्विच कॅबिनेटच्या संपूर्ण पंक्तीमधून चालतात

◆ मूलभूत घटक ofxgn15-12 प्रकार हेक्साफ्लोराइड रिंग मुख्य युनिट

▶ एफएलएन 36 स्विच परदेशी तंत्रज्ञानाचा परिचय करून आणि घरगुती उर्जा प्रणालीच्या आवश्यकतेनुसार कंपनीद्वारे विकसित आणि तयार केले जाते.

Load लोड स्विचमध्ये तीन राज्ये आहेत: बंद करणे, उघडणे आणि ग्राउंडिंग. लोड स्विचचे डायनॅमिक आणि स्टॅटिक संपर्क प्रबलित रचना आणि एसएफसह डाय-कास्टिंग इपॉक्सी राळ शेलमध्ये ठेवले आहेत. गॅस हा कमानी विझविणारा माध्यम आहे आणि हवेचा दाब 14 बार आहे. प्रत्येक लोड स्विच सीलबंद आणि देखभाल-मुक्त आहे आणि बॅरोमीटर स्वतंत्रपणे निवडले जाऊ शकते. रिंग नेटवर्क कॅबिनेटमध्ये लोड स्विचची विशिष्ट स्थापना पद्धत म्हणजे केबल रूम आणि बस रूम दरम्यान स्टीलचे विभाजन ठेवणे आणि त्यास आडवे स्थापित करणे. ऑपरेशन आणि देखभाल करण्यासाठी सर्वात कठोर सुरक्षा आवश्यकता पूर्ण करण्यासाठी ही स्थापना पद्धत केबल रूममधून बस रूमला वेगळी करते. जर कंस आत आला तर लोड स्विच शेलच्या मागील बाजूस एक स्ट्रक्चरल कमकुवत बिंदू आहे, जो धुतला जाईल, आणि नंतर कॅबिनेटवरील कंस डिस्चार्ज वाल्व्ह धुतले जाईल आणि ओव्हर प्रेशर हवेचा प्रवाह कॅबिनेटच्या बाहेर मार्गदर्शन केला जाईल.

Load लोड स्विचमध्ये दोन ऑपरेटिंग यंत्रणा आहेत-सिंगल स्प्रिंग ऑपरेटिंग मेकॅनिझम (के-प्रकार) आणि डबल स्प्रिंग ऑपरेटिंग यंत्रणा (ए-प्रकार), रिमोट इलेक्ट्रिक कंट्रोलची जाणीव करण्यासाठी वरील दोन प्रकारच्या ऑपरेटिंग यंत्रणेत इलेक्ट्रिक यंत्रणा जोडली जाऊ शकते.
