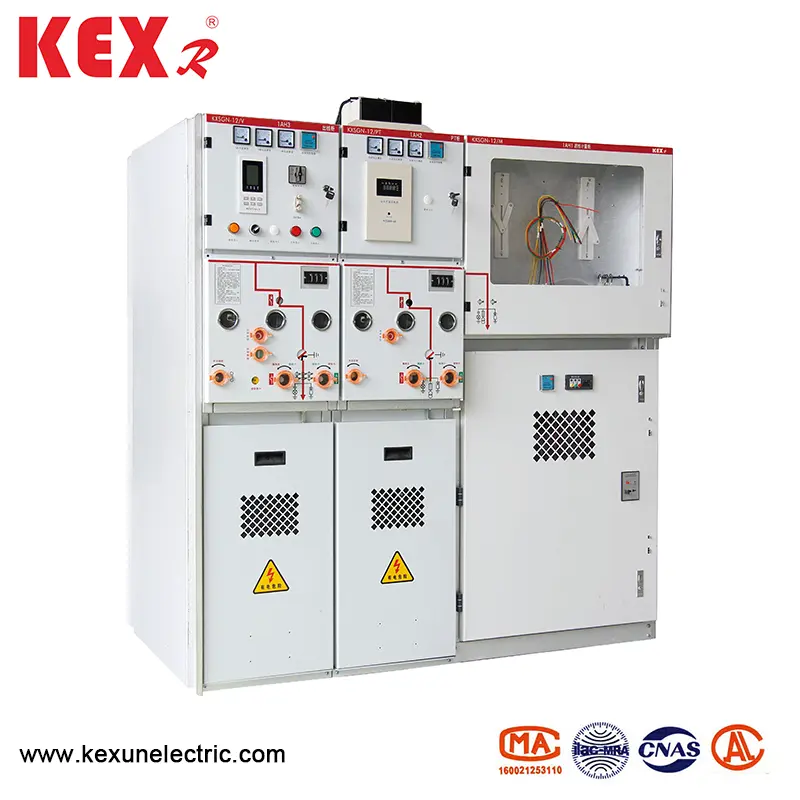

सॉलिड इन्सुलेटेड बंद मध्यम व्होल्टेज स्विच उपकरणे

केक्सन हा चीनमधील पॉवर ट्रान्समिशन आणि ट्रान्सफॉर्मेशन उपकरणांच्या उत्पादनात खास पुरवठा करणारा पुरवठादार आहे. सॉलिड इन्सुलेटेड बंद मध्यम व्होल्टेज स्विच उपकरणे केएक्सआरच्या मुख्य उत्पादनांपैकी एक आहे. हे पॉवर ग्रिड अपग्रेडिंग आणि वितरण वापरकर्त्यांसाठी समाधानाची एक परिपूर्ण मालिका प्रदान करते, हे मुख्य इन्सुलेशन माध्यम म्हणून ठोस इन्सुलेशन सामग्री वापरते.
मॉडेल: केएक्सएसजीएन -12
ब्रँड ● केएक्सआर

चौकशी पाठवा

उत्पादन वर्णन

● उत्पादन विहंगावलोकन

केएक्सएसजीएन -12 सॉलिड इन्सुलेटेड बंद मध्यम व्होल्टेज स्विच उपकरणांमध्ये सर्किट ब्रेकर संरक्षण, ट्रान्सफॉर्मर संरक्षण, लोड कंट्रोल, फ्यूज कॉम्बिनेशन वीज, पीटी पॉवर सप्लाय, बस कपलर लिफ्टिंग इत्यादी बर्‍याच योजना आहेत. हे उत्पादन पॉवर सिस्टम रिंग नेटवर्क वितरण उपकरणे म्हणून वापरले जाऊ शकते आणि बहु-कार्य आणि बहुमुखीपणाच्या वैशिष्ट्यांसह औद्योगिक आणि खाण उद्योगांच्या शहरी बांधकामासाठी उर्जा वितरण उपकरणे म्हणून देखील वापरले जाऊ शकते.

सॉलिड इन्सुलेटेड मध्यम व्होल्टेज स्विच उपकरणे सॉलिड इन्सुलेटिंग मटेरियलला मुख्य इन्सुलेटिंग माध्यम म्हणून स्वीकारतात, व्हॅक्यूम इंटरप्टर, कंडक्टिव्ह कनेक्शन, डिस्कनेक्टर, ग्राउंडिंग स्विच, मुख्य बस, शाखा बस आणि इतर मुख्य इलेक्ट्रिकल सर्किट्स गुंडाळले जातात आणि ठोस इन्सुलेटिंग माध्यमासह एक किंवा अनेक मॉड्यूलमध्ये विशिष्ट फंक्शन्ससह पॅकेज केले जातात, जे पुन्हा एकत्रित किंवा विस्तृत केले जाऊ शकतात आणि पूर्ण इन्सुलेशन आणि घट्ट इन्सुलेशन आणि घट्ट इन्सुलेशन असू शकतात.

Use वापराच्या अटी

पर्यावरण तापमान ● -45 ~ 40 ℃

कमाल उंची ● 4000 मी

जास्तीत जास्त दैनिक सरासरी तापमान ● 35 ℃

जास्तीत जास्त दैनंदिन आर्द्रता ● 95%

कमाल मासिक आर्द्रता ● 90%

कमाल भूकंपाची तीव्रता ● ग्रेड 8

टीप the सॉलिड इन्सुलेटेड बंद मध्यम व्होल्टेज स्विच उपकरणे आग, स्फोट आणि हिंसक कंपशिवाय एका ठिकाणी स्थापित केली जावीत.

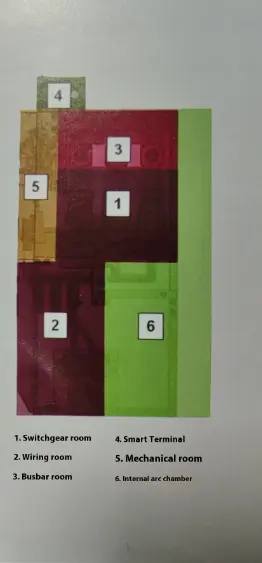

● स्पेसर रचना

Solid Insulated Closed Medium Voltage Switch Equipment

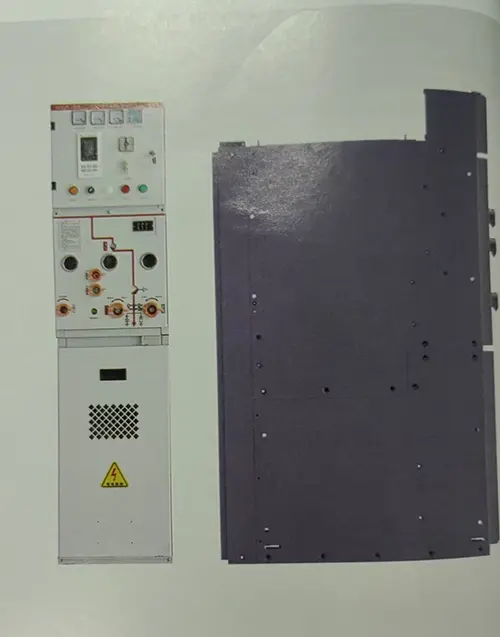

Solid सॉलिड इन्सुलेटेड मध्यम व्होल्टेज स्विच उपकरणांचे बाह्यरेखा परिमाण

Solid Insulated Closed Medium Voltage Switch Equipment

◆ लोअर अलगाव प्रकार

योजना	कॅबिनेट रुंदी	कॅबिनेट खोली	कॅबिनेट उंची	शीर्ष संरक्षण
पीटी इनकमिंग लाइन	450	940	1500	200 वाढवा
इनकमिंग आणि बाह्यरेखा	375	940	1500	200 वाढवा
इंटरकनेक्शन स्विच	375	940	1500	200 वाढवा
इंटरकनेक्शन अलगाव	375	940	1500	200 वाढवा
बसबार उचल	375	940	1500	200 वाढवा
पारंपारिक मापन	750	940	1500	200 वाढवा
कॉम्पॅक्ट मापन	375	940	1500	200 वाढवा
वीजपुरवठा पं	450	940	1500	200 वाढवा
नियंत्रण आणि संरक्षण बेस स्टेशन	375	940	1500

◆ अप्पर अलगाव प्रकार

योजना	कॅबिनेट रुंदी	कॅबिनेट खोली	कॅबिनेट उंची	ओव्हरहेड बाह्यरेखा
पीटी इनकमिंग लाइन	450	940	1800	260 सखोल
इनकमिंग आणि बाह्यरेखा	425	940	1800	260 सखोल
इंटरकनेक्शन स्विच	425	940	1800	260 सखोल
इंटरकनेक्शन अलगाव	425	940	1800	260 सखोल
बसबार उचल	425	940	1800	260 सखोल
पारंपारिक मापन	750	940	1800	260 सखोल
कॉम्पॅक्ट मापन	425	940	1800	260 सखोल
वीजपुरवठा पं	450	940	1800	260 सखोल
नियंत्रण आणि संरक्षण बेस स्टेशन	375	940	1800

● तांत्रिक मापदंड

Fut स्विचगियरचे तांत्रिक मापदंड

आयटम			युनिट	डेटा
रेट केलेले व्होल्टेज			केव्ही	12
रेटेड वारंवारता			केव्ही	50
रेटेड करंट			केव्ही	630	1250
रेट केलेले इन्सुलेशन लेव्हल	पॉवर फ्रिक्वेन्सी व्होल्टेजचा प्रतिकार करा （यूडी） 1 मिनिट	ब्रेक	A	48
		वैकल्पिक	A	42
		सापेक्ष मैदान	A	42
	व्होल्टेज （अप vight लाइटनिंग प्रेरणा （अप）	ब्रेक	A	85
		वैकल्पिक	A	75
		सापेक्ष मैदान	A	75
रेट केलेले शॉर्ट-सर्किट ब्रेकिंग चालू （1 एससी）			A	25	31.5
रेट केलेले अल्प-मुदतीचा प्रतिकार चालू （4 एस）			द	25	31.5
रेट केलेले पीक चालू （1 पी）			द	63	80
रेट केलेले शॉर्ट-सर्किट क्लोजिंग चालू （पीक） (1 एमए)			द	63	80
संलग्न संरक्षण ग्रेड			द	आयपी 4 एक्स
ऑपरेटिंग पद्धत			वेळ	वसंत ऊर्जा संचयन प्रकार

Olated वेगळ्या ग्राउंडिंग स्विचचे तांत्रिक मापदंड

आयटम			युनिट	डेटा
रेट केलेले व्होल्टेज			केव्ही	12
रेटेड करंट			A	630	1250
रेट केलेले अल्प-मुदतीचा प्रतिकार चालू （4 एस）			द	25	31.5
रेट केलेले शिखर चालू करंट				63	80
	पॉवर फ्रिक्वेन्सी व्होल्टेजचा प्रतिकार करा （यूडी） 1 मिनिट	टप्पा आणि ग्राउंड	केव्ही	42
		ब्रेक		48
	व्होल्टेजचा प्रतिकार रेट केलेले विजेचे आवेग （अप）	टप्पा आणि ग्राउंड	केव्ही	75
		ब्रेक		85
डिस्कनेक्टरचे यांत्रिक जीवन (ऑन-ऑफ)			वेळ	3000
ग्राउंडिंग स्विचचे यांत्रिक जीवन (ऑफ-ग्राउंडिंग)			वेळ	3000
