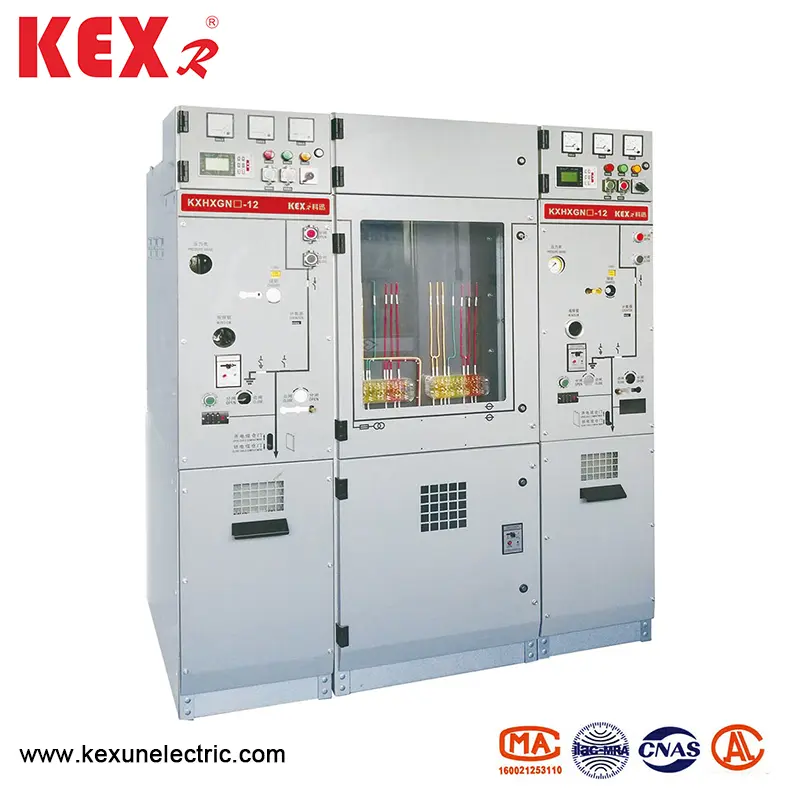

उच्च व्होल्टेज रिंग नेट कॅबिनेट
चीनमधील उच्च व्होल्टेज रिंग नेट कॅबिनेटचे सुप्रसिद्ध निर्माता म्हणून, केक्सनचे एचएक्सजीएन (एच) □ -12 मालिका उत्पादनांमध्ये सोपी रचना, लवचिक ऑपरेशन, विश्वासार्ह इंटरलॉकिंग आणि सोयीस्कर स्थापना करण्याची वैशिष्ट्ये आहेत आणि भिन्न अनुप्रयोग आणि भिन्न वापरकर्त्यांसाठी समाधानकारक तांत्रिक उपाय प्रदान करू शकतात.
मॉडेल: एचएक्सजीएन (एच) □ -12
ब्रँड: केएक्सआर
मॉडेल: एचएक्सजीएन (एच) □ -12
ब्रँड: केएक्सआर
● उत्पादन विहंगावलोकन
केक्सनने बनविलेले उच्च व्होल्टेज रिंग नेट कॅबिनेट प्रगत सेन्सिंग तंत्रज्ञान, माहिती तंत्रज्ञान आणि सतत बदलत्या बाजारपेठेतील मागणी पूर्ण करण्यासाठी आणि पॉवर ग्रीड इंटेलिजेंसची आवश्यकता पूर्ण करण्यासाठी सोपी आणि लवचिक कॉन्फिगरेशन योजना स्वीकारते.
एचएक्सजीएन (एच) □ -12 प्रकार उच्च व्होल्टेज रिंग नेट कॅबिनेट औद्योगिक आणि नागरी केबल रिंग नेटवर्क आणि वितरण नेटवर्क टर्मिनल प्रकल्पांसाठी योग्य आहे. विद्युत उर्जेची स्वीकृती आणि वितरण म्हणून हे विशेषतः शहरी निवासी भागात वीज वितरण, लहान दुय्यम सबस्टेशन, स्विचिंग स्टेशन, केबल ब्रांच बॉक्स, बॉक्स-प्रकारातील सबस्टेशन्स, औद्योगिक व खाण उपक्रम, शॉपिंग मॉल्स, विमानतळ, सबवे, पवन वीज निर्मिती, रुग्णालये, स्टेडियम, रेल्वे, ट्यूनल आणि इतर ठिकाणी योग्य आहे.
एचएक्सजीएन (एच) □ -12 संबंधित राष्ट्रीय मानक, इलेक्ट्रिक पॉवर इंडस्ट्री स्टँडर्ड्स, आंतरराष्ट्रीय मानक आणि इतर मानकांच्या आवश्यकता पूर्ण करते. त्याचे स्विच आणि मुख्य विद्युत घटक समाकलित मॉड्यूल आहेत आणि टप्प्याटप्प्याने प्रवाहित भाग घन इन्सुलेशनद्वारे एन्केप्युलेटेड आहेत. बाह्य वायरिंगसाठी शिल्ड्ड केबल कनेक्टर वापरले जातात आणि फंक्शनल युनिट्सच्या बसेस कनेक्ट करण्यासाठी शिल्ड्ड इन्सुलेटेड बसेस वापरल्या जातात. म्हणून, वापर सुरक्षा मोठ्या प्रमाणात सुधारली आहे. त्याच वेळी, त्याची ऑपरेटिंग यंत्रणा वसंत यंत्रणेचा अवलंब करते आणि त्याचे यांत्रिक जीवन 10000 पेक्षा जास्त वेळा आहे. सर्व ऑपरेटिंग डेटा आणि उपकरणांच्या स्थितीचे दूरस्थपणे आणि अप्रशिक्षित परीक्षण केले जाऊ शकते. हे एक उत्कृष्ट उर्जा वितरण डिव्हाइस आहे.
आर्थिकदृष्ट्या आणि व्यावहारिक वीजपुरवठा युनिट तयार करण्यासाठी खालील युनिट्स कॅबिनेटमध्ये निवडली जाऊ शकतात: व्हॅक्यूम सर्किट ब्रेकर युनिट (630 ए, 20-25 केए); व्हॅक्यूम लोड स्विच युनिट (630, 20-25KA).
● तांत्रिक पॅरामीटर सारण्या
◆ ब्रेकर कॅबिनेट
|
आयटम |
युनिट |
डेटा |
||
|
रेट केलेले व्होल्टेज |
केव्ही |
12 |
||
|
रेटेड वारंवारता |
हर्ट्ज |
50 |
||
|
रेट केलेले इनोलेशन लेव्हल |
1 मिनिटांची उर्जा वारंवारता व्होल्टेजचा प्रतिकार करते |
ग्राउंड, वैकल्पिक |
केव्ही |
42 |
|
अलगाव फ्रॅक्चर |
48 |
|||
|
व्होल्टेज (पीक) सह विजेचा आवेग |
ग्राउंड, वैकल्पिक |
केव्ही |
75 |
|
|
अलगाव फ्रॅक्चर |
85 |
|||
|
1 मिनी पॉवर वारंवारता कंट्रोल लूपच्या व्होल्टेजचा प्रतिकार (ग्राउंड) |
केव्ही |
2 |
||
|
रेटेड करंट |
A |
630 |
||
|
रेट केलेले अल्प-मुदतीचा प्रतिकार चालू (आभासी मूल्य) |
मुख्य सर्किट/अर्थिंग स्विच |
द |
24/4 एस |
|
|
ग्राउंडिंग कनेक्शन लूप |
द |
21.7/4 एस |
||
|
रेट केलेले शिखर |
मुख्य सर्किट/अर्थिंग स्विच |
द |
63 |
|
|
ग्राउंडिंग कनेक्शन लूप |
द |
54.5 |
||
|
रेट केलेले शॉर्ट-सर्किट ब्रेकिंग चालू आणि वेळा |
का/वेळ |
25/30 |
||
|
रेट केलेले शॉर्ट-सर्किट क्लोजिंग करंट (पीक) |
द |
63 |
||
|
रेटेड केबल चार्जिंग ब्रेकिंग करंट |
A |
25 |
||
|
सर्किट ब्रेकरचे रेट केलेले ऑपरेशन |
|
0-0.3 एस-को -180 एस-सीओ |
||
|
यांत्रिक जीवन |
सर्किट ब्रेक /अलगाव स्विच |
वेळ |
10000/3000 |
|
|
आयपी पदवी |
सीलबंद बॉक्स |
|
आयपी 67 |
|
|
स्विचगियर शेल |
|
आयपी 4 एक्स |
||
|
गॅस प्रेशर |
रेटेड गॅस चार्जिंग पातळी (20 ℃, गेज प्रेशर) |
एमपीए |
0.02 |
|
|
रेटेड गॅस मिन फंक्शन लेव्हल (20 ℃, गेज प्रेशर) |
एमपीए |
0 |
||
|
शिक्का |
वार्षिक गळती दर |
%/वर्ष |
.0.05 |
|
◆ लोड स्विच कॅबिनेट
|
आयटम |
युनिट |
डेटा |
||
|
रेट केलेले व्होल्टेज |
केव्ही |
12 |
||
|
रेटेड वारंवारता |
हर्ट्ज |
50 |
||
|
रेट केलेले इनोलेशन लेव्हल |
1 मिनिटांची उर्जा वारंवारता व्होल्टेजचा प्रतिकार करते |
|
केव्ही |
|
|
|
|
|||
|
व्होल्टेज (पीक) सह विजेचा आवेग |
|
केव्ही |
|
|
|
|
|
|||
|
1 मिनी पॉवर वारंवारता कंट्रोल लूपच्या व्होल्टेजचा प्रतिकार (ग्राउंड) |
केव्ही |
2 |
||
|
रेटेड करंट |
A |
630 |
||
|
रेट केलेले अल्प-मुदतीचा प्रतिकार चालू (आभासी मूल्य) |
मुख्य सर्किट/अर्थिंग स्विच |
द |
24/4 एस |
|
|
ग्राउंडिंग कनेक्शन लूप |
द |
21.7/4 एस |
||
|
रेट केलेले शिखर |
मुख्य सर्किट/अर्थिंग स्विच |
द |
63 |
|
|
ग्राउंडिंग कनेक्शन लूप |
द |
54.5 |
||
|
रेट केलेले शॉर्ट-सर्किट क्लोजिंग करंट (पीक) |
लोड स्विच/ग्राउंड स्विच |
द |
63 |
|
|
रेटेड सक्रिय लोड व्यत्यय आणते |
A |
630 |
||
|
रेट केलेले क्लोज-लूप व्यत्यय आणणारे चालू |
A |
630 |
||
|
5%रेट केलेले सक्रिय लोड व्यत्यय आणते |
A |
31.5 |
||
|
रेटेड केबल चार्जिंग ब्रेकिंग करंट |
A |
10 |
||
|
रेट केलेले सक्रिय लोड ब्रेकिंग वेळा |
वेळ |
100 |
||
|
ग्राउंड फॉल्ट करंट ब्रेकिंग |
ए/वेळ |
31.5/10 |
||
|
सर्किट आणि केबल चार्जिंग ग्राउंड फॉल्ट करंट अंतर्गत चालू व्यत्यय. |
ए/वेळ |
17.4/10 |
||
|
यांत्रिक जीवन |
सर्किट ब्रेक /अलगाव स्विच |
वेळ |
10000/3000 |
|
|
आयपी पदवी |
सीलबंद बॉक्स |
|
आयपी 67 |
|
|
स्विचगियर शेल |
|
आयपी 4 एक्स |
||
|
गॅस प्रेशर |
रेटेड गॅस चार्जिंग पातळी (20 ℃, गेज प्रेशर) |
एमपीए |
0.02 |
|
|
रेटेड गॅस मिन फंक्शन लेव्हल (20 ℃, गेज प्रेशर) |
एमपीए |
0 |
||
|
शिक्का |
वार्षिक गळती दर |
%/वर्ष |
.0.05 |
|

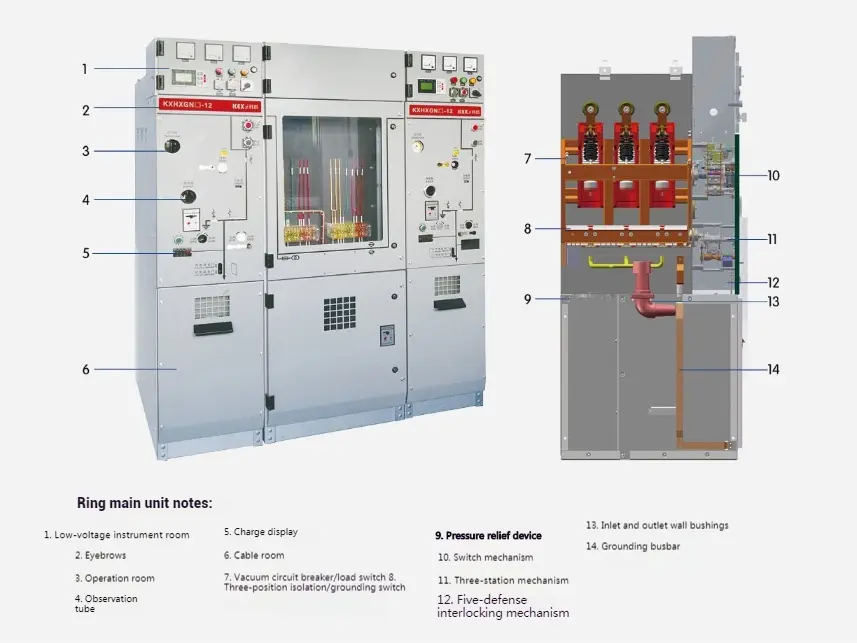

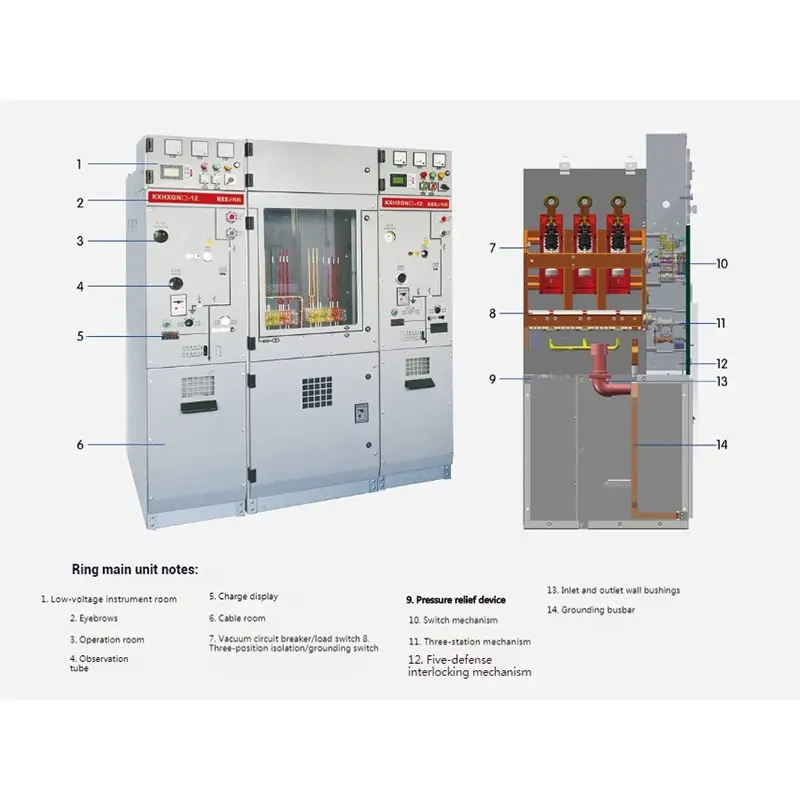

● उत्पादन रचना

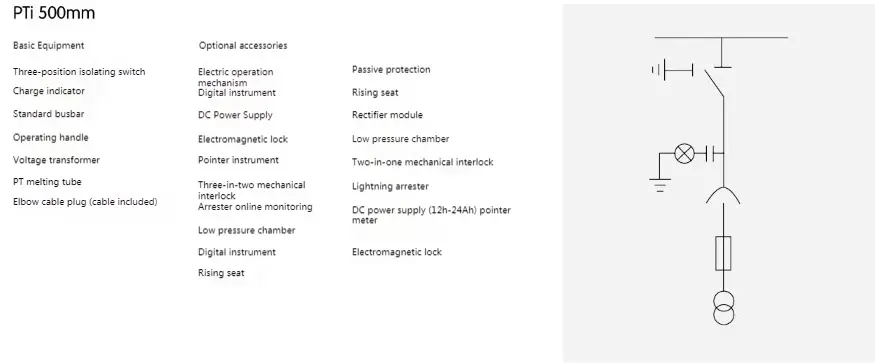

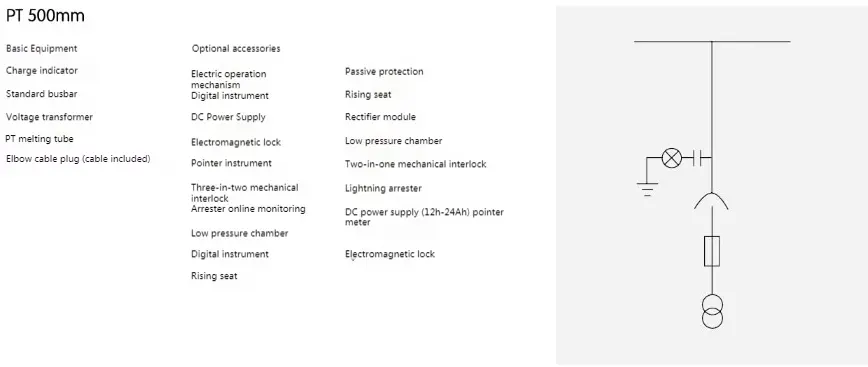

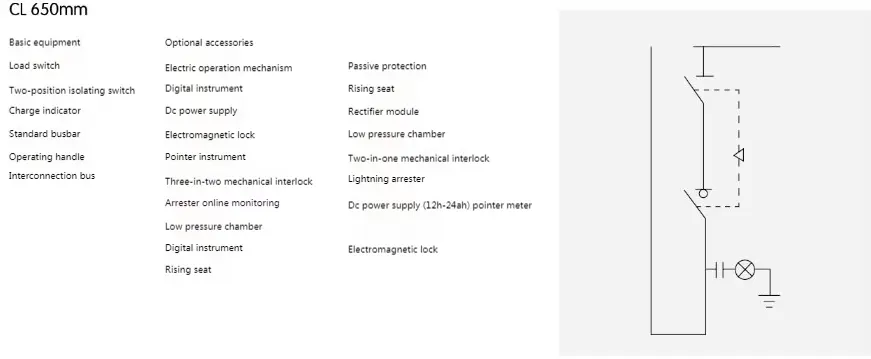

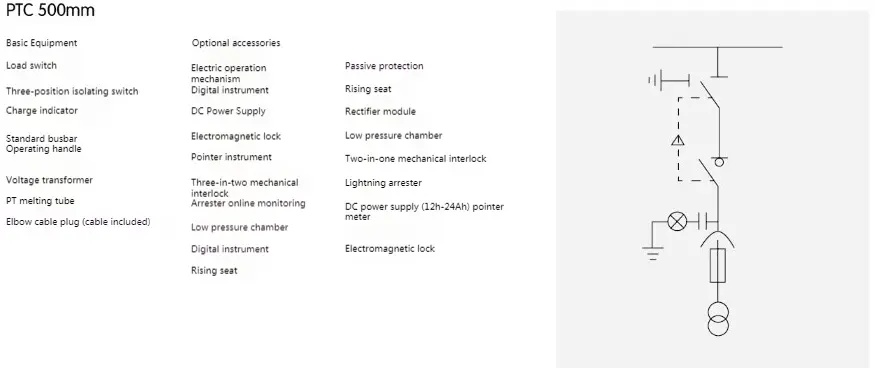

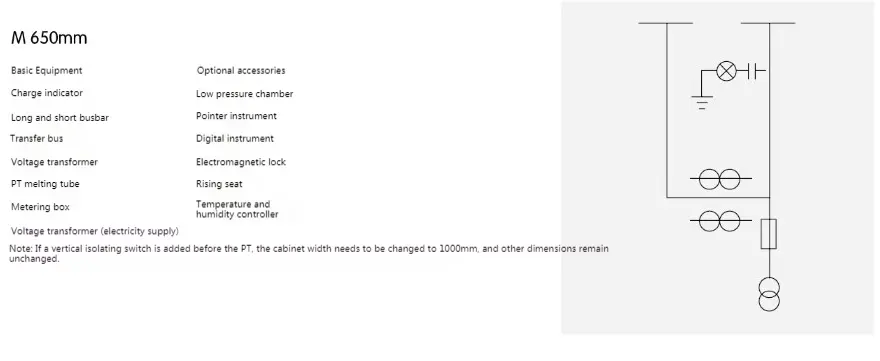

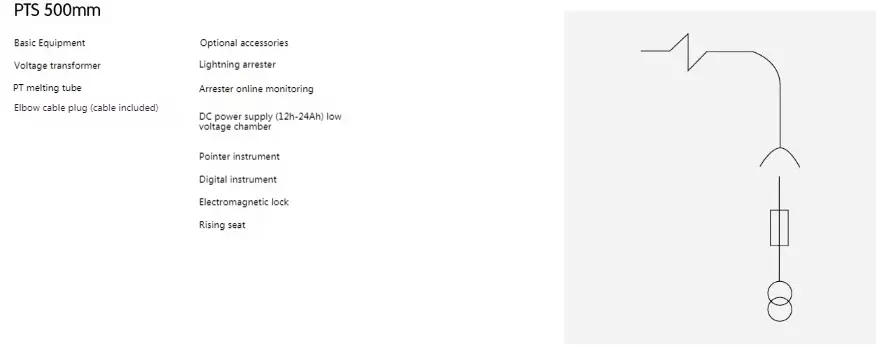

High उच्च व्होल्टेज रिंग नेट कॅबिनेटची वाटप योजना

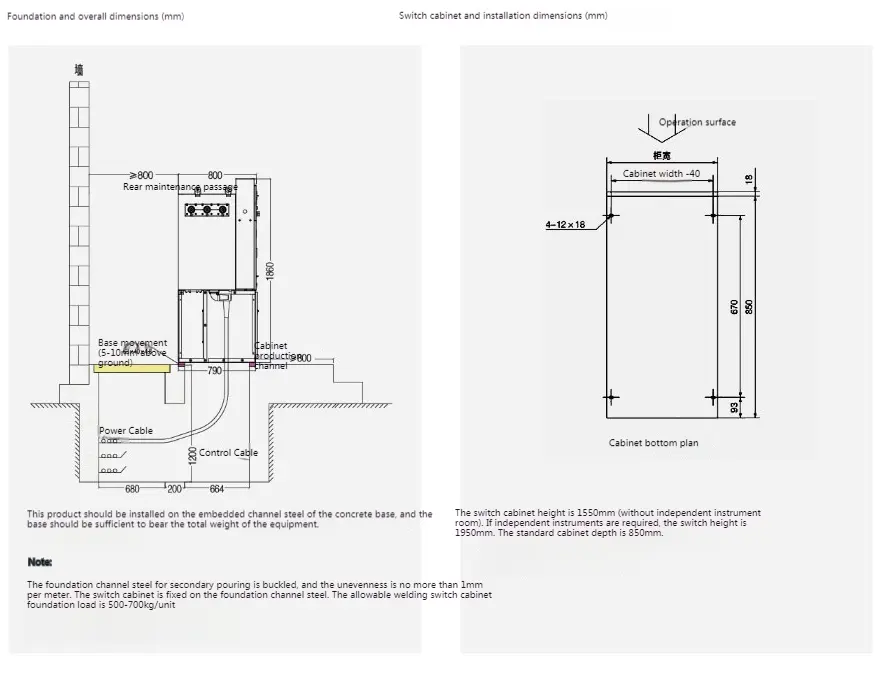

◆ स्थापना सूचना
