पर्यावरण अनुकूल रिंग मुख्य युनिट

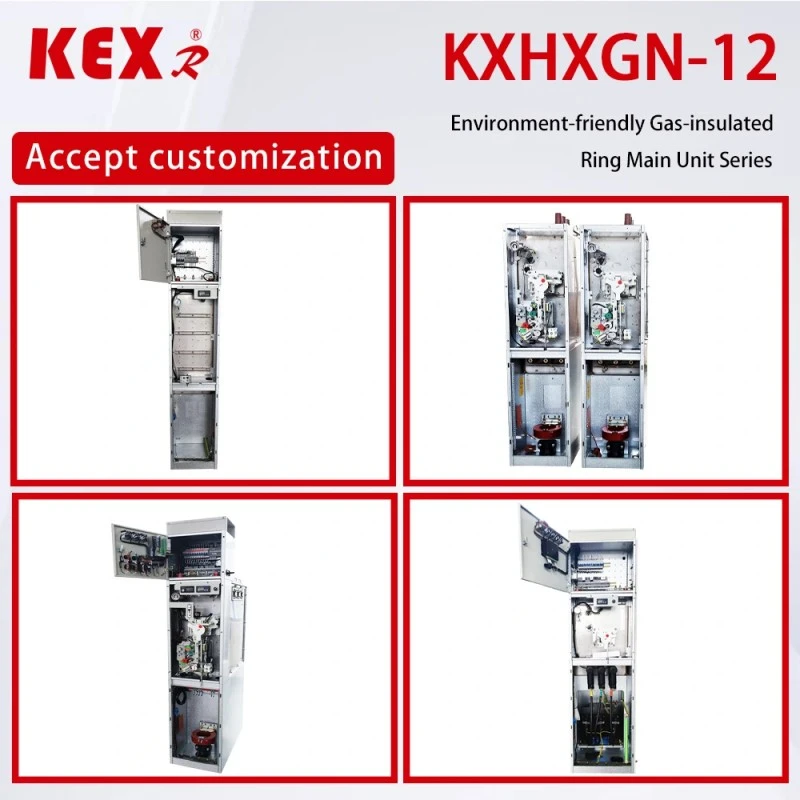

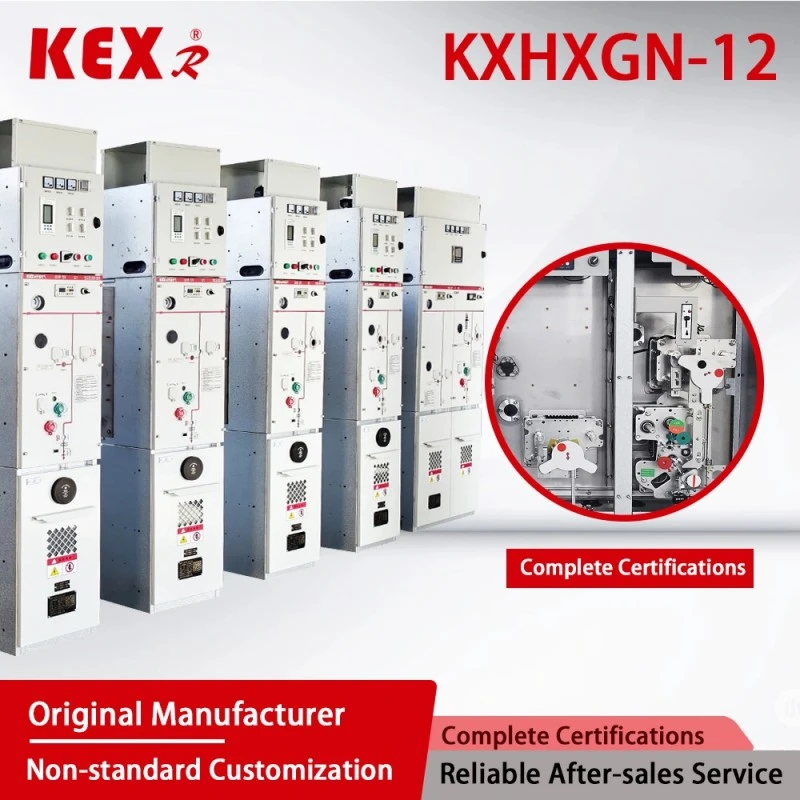

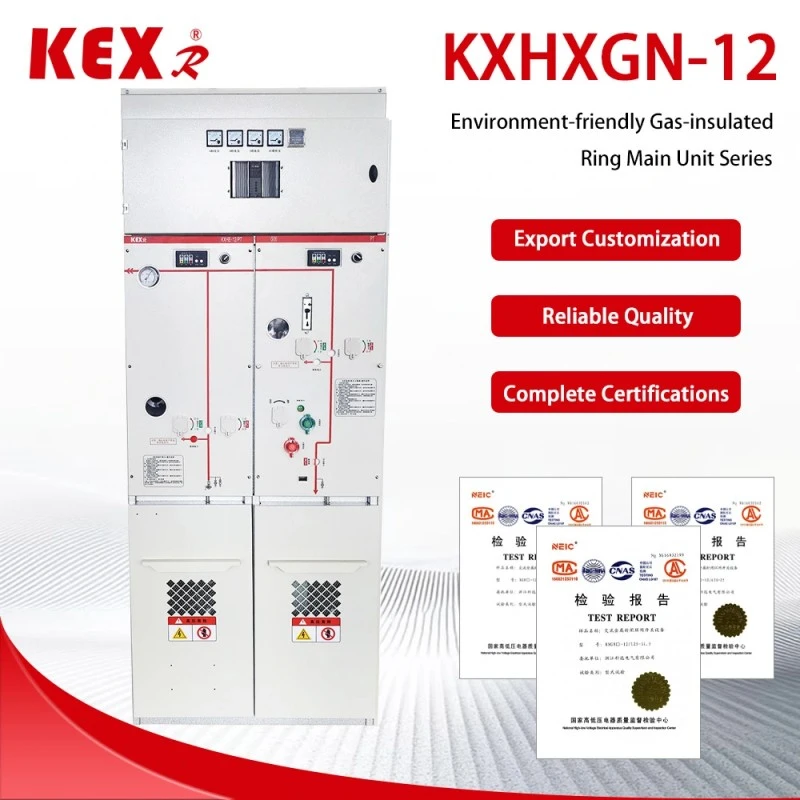

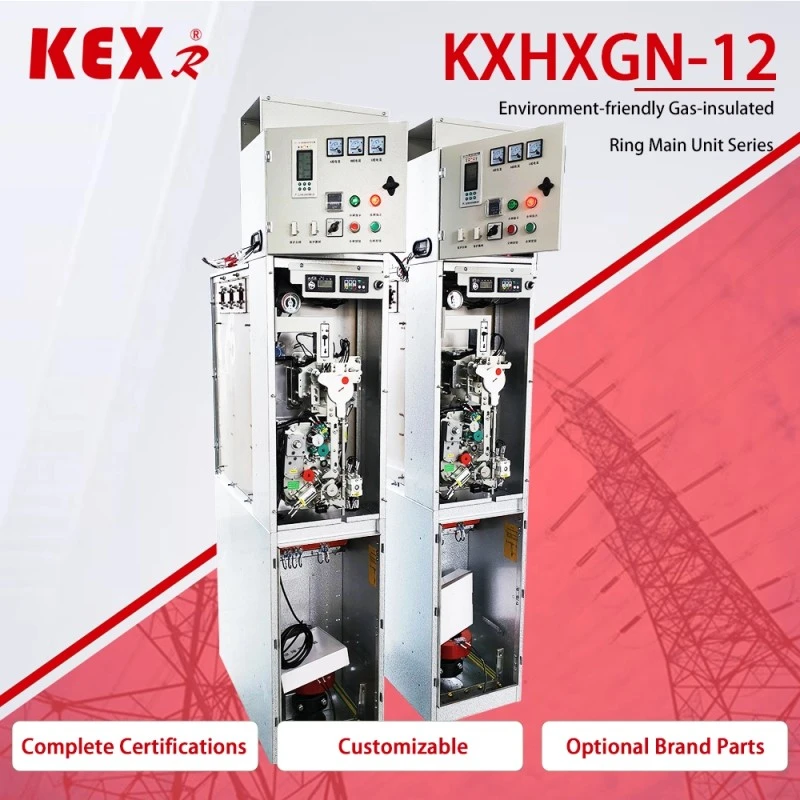

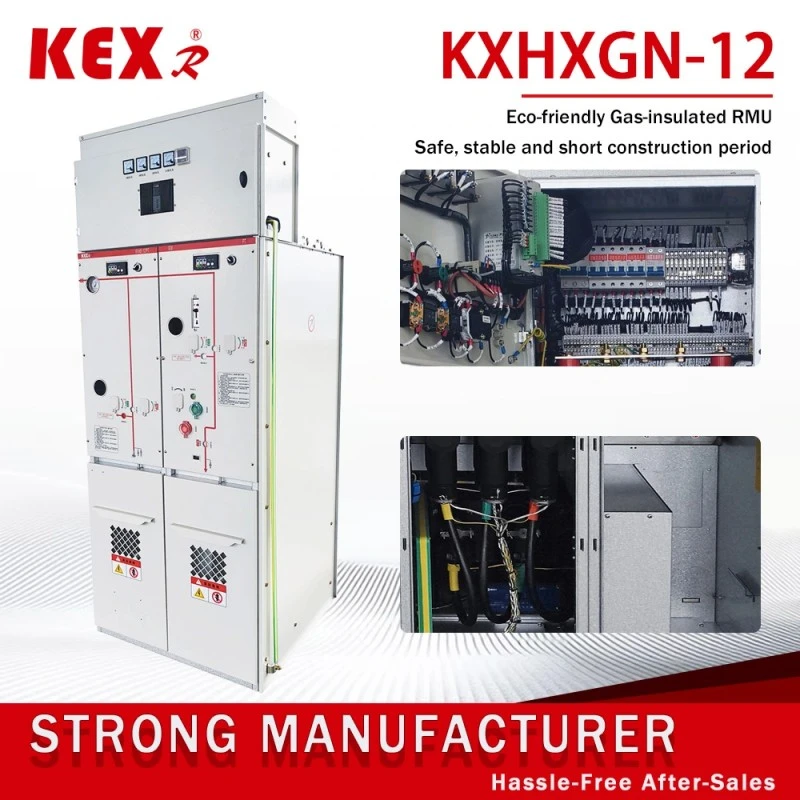

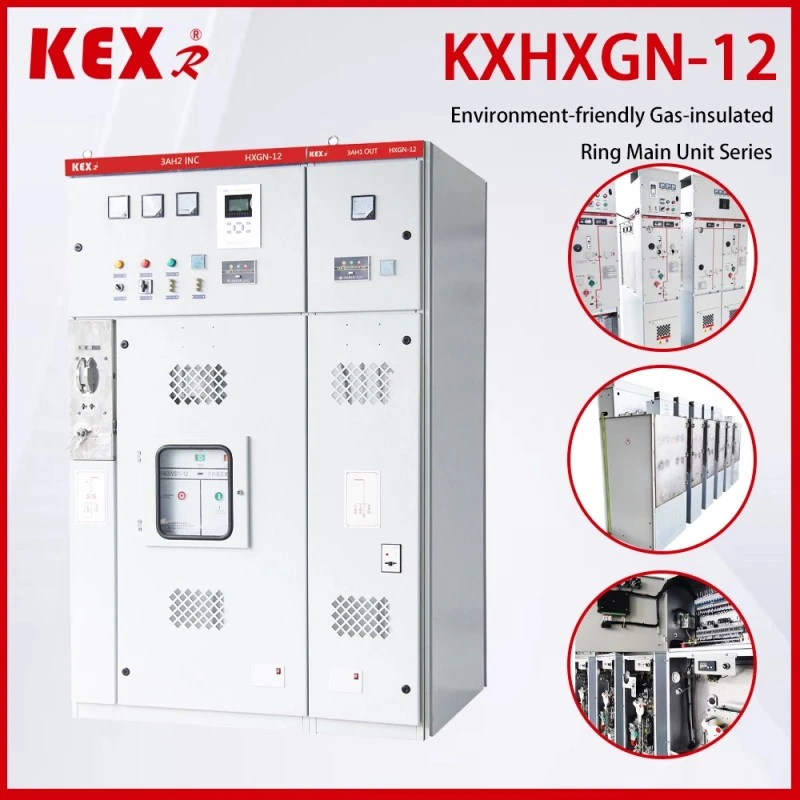

KXHXGN-12 प्रकारचे पर्यावरण स्नेही रिंग मुख्य युनिट KEXR द्वारे उत्पादित केले जाते, जे चीनमधील पॉवर ट्रांसमिशन आणि वितरण उपकरणे पुरवठादार आहे, हे 12kV गॅस-इन्सुलेटेड रिंग नेटवर्क कॅबिनेट आहे ज्यामध्ये पर्यावरण संरक्षण वायू (जसे की कोरडी हवा, नायट्रोजन किंवा मिश्रित वायू) इन्सुलेशन माध्यम म्हणून आहे, जे ओपन पॉवर सप्लाय टर्म आणि स्मॉल पॉवर सप्लाय नेटवर्कसाठी योग्य आहे. वितरण नेटवर्कची स्टेशन बंद करणे.
मॉडेल: KXHXGN-12
ब्रँड: केईएक्सआर

चौकशी पाठवा

उत्पादन वर्णन

● पर्यावरण अनुकूल रिंग मुख्य युनिटचे मुख्य वैशिष्ट्य

(1) पर्यावरण संरक्षण फायदे

◆विनामूल्य SF गॅस: पर्यावरण अनुकूल रिंग मुख्य युनिट कोरडी हवा, नायट्रोजन किंवा नवीन पर्यावरण संरक्षण वायू (जसे की G, Air Plus® इ.) वापरतात, जे EU F-Gas नियम आणि चीनच्या "डबल कार्बन" धोरणाशी सुसंगत आहे.

◆कमी कार्बन उत्सर्जन: SF रिंग नेटवर्क कॅबिनेटच्या तुलनेत, GWP (ग्लोबल वॉर्मिंग पोटेंशियल) शून्यावर पोहोचते.

(२) स्ट्रक्चरल डिझाईन

◆मॉड्युलर डिझाइन: इनकमिंग लाइन, आउटगोइंग लाइन, मीटरिंग आणि PT चे पर्यावरण अनुकूल रिंग मेन युनिट विस्तारित केले जाऊ शकते.

◆ संलग्न रचना: पर्यावरण अनुकूल रिंग मुख्य युनिटची संरक्षण पातळी IP67 पर्यंत पोहोचते, जी धूळरोधक, आर्द्रता-प्रूफ आणि कंडेन्सेशन-प्रूफ आहे, कठोर वातावरणासाठी योग्य आहे.

◆संक्षिप्त आकार: हे AIS रिंग नेटवर्क कॅबिनेटपेक्षा जागा वाचवते आणि पारंपारिक SF₆ GIS पेक्षा पर्यावरणास अनुकूल आहे.

(३) बुद्धिमान पर्याय

इंटरनेट ऑफ थिंग्ज (IoT) प्रवेशास समर्थन देण्यासाठी आणि रिमोट ऑपरेशन आणि देखभाल लक्षात घेण्यासाठी बुद्धिमान मॉनिटरिंग (जसे की DTU, ऑनलाइन तापमान मापन, आंशिक डिस्चार्ज मॉनिटरिंग इ.) निवडले जाऊ शकते.

● पर्यावरण अनुकूल रिंग मुख्य युनिटचे तांत्रिक मापदंड

◆ सर्किट ब्रेकर कॅबिनेट

आयटम				युनिट	डेटा
रेट केलेले व्होल्टेज				केव्ही	12
रेट केलेली वारंवारता				HZ	50
रेट केलेले इन्सुलेट पातळी	1 मिनिट कामाची वारंवारता सहन करते व्होल्टेज		ग्रूड करण्यासाठी, फेज ते फेज	केव्ही	42
			ब्रेक		48
	लाइटिंग आवेग व्होल्टेजचा सामना करते (पीक)		ग्रूड करण्यासाठी, फेज ते फेज	केव्ही	75
			ब्रेक		85
	सहाय्यक/नियंत्रण सर्किटच्या व्होल्टेजचा सामना करण्यासाठी 1 मिनिट पॉवर वारंवारता (जमिनीवर)			केव्ही	2
रेट केलेले वर्तमान				A	630
रेट केलेले अल्प-मुदतीचे वर्तमान (आभासी मूल्य)			मुख्य सर्किट/अर्थिंग स्विच	kA	२५/४से
			अर्थिंग सर्किट	kA	२१.७/४से
रेट केलेले शिखर वर्तमान सहन करते			मुख्य सर्किट/अर्थिंग स्विच	kA	63
			अर्थिंग सर्किट	kA	54.5
रेटेड शॉर्ट सर्किट ब्रेक वर्तमान आणि वेळा				kA/वेळ	25/30
रेटेड शॉर्ट सर्किट क्लोजिंग करंट (पीक)				kA	63
रेट केलेले केबल चार्जिंग ब्रेक करंट				A	25
ब्रेकरचा रेट केलेला ऑपरेटिंग क्रम O-0.3s-CO-180s-CO
यांत्रिक जीवन		ब्रेकर / डिस्कनेक्टर		वेळ	10000/3000
आयपी पदवी		सीलबंद बॉक्स			IP67
		स्विचगियर शेल			IP4X
गॅसचा दाब		रेटेड गॅस चार्जिंग पातळी (20℃, गेज दाब)		एमपीए	0.02
		रेटेड गॅस मिन फ्यूक्शन लेव्हल (20℃, गेज दाब)		एमपीए	0
सीलिंग कामगिरी,		वार्षिक गळती दर		%/वर्ष	≤0.05

◆स्विच कॅबिनेट लोड करा

आयटम			युनिट	डेटा
रेट केलेले व्होल्टेज			केव्ही	12
रेट केलेली वारंवारता			HZ	50
रेट केलेले इन्सुलेट पातळी	1 मिनिट कामाची वारंवारता सहन करते व्होल्टेज		केव्ही

	लाइटिंग आवेग व्होल्टेजचा सामना करते (पीक)		केव्ही

	सहाय्यक/नियंत्रण सर्किटच्या व्होल्टेजचा सामना करण्यासाठी 1 मिनिट पॉवर वारंवारता (जमिनीवर)		केव्ही	2
रेट केलेले वर्तमान			A	630
रेट केलेले अल्प-मुदतीचे वर्तमान (आभासी मूल्य)		मुख्य सर्किट/अर्थिंग स्विच	के.ए	२५/४से
		अर्थिंग सर्किट	के.ए	२१.७/४से
रेट केलेले शिखर वर्तमान सहन करते		मुख्य सर्किट/अर्थिंग स्विच	के.ए	63
		अर्थिंग सर्किट	के.ए	54.5
रेटेड शॉर्ट सर्किट क्लोजिंग करंट (पीक)		लोड स्विच/अर्थिंग स्विच	के.ए	63
रेट केलेले सक्रिय लोड व्यत्यय प्रवाह			A	630
रेट केलेले बंद-लूप व्यत्यय करंट			A	630
5% रेट केलेले सक्रिय लोड व्यत्यय करंट			A	31.5
रेट केलेले केबल चार्जिंग ब्रेक करंट			A	10
रेट केलेले सक्रिय लोड ब्रेक वेळा			वेळ	100
ग्राउंड फॉल्ट करंट ब्रेकिंग			ए/वेळ	३१.५/१०
ग्राउंड फॉल्टच्या स्थितीत लाइन्स आणि केबल्सचा चार्जिंग करंट डिस्कनेक्ट केला जातो.			ए/वेळ	१७.४/१०
यांत्रिक जीवन	ब्रेकर / डिस्कनेक्टर		ए/वेळ	10000/3000
आयपी पदवी	सीलबंद बॉक्स			IP67
	स्विचगियर शेल			IP4X
गॅसचा दाब	रेटेड गॅस चार्जिंग पातळी (20℃, गेज दाब)		एमपीए	0.02
	रेटेड गॅस मिन फ्यूक्शन लेव्हल (20℃, गेज दाब)		एमपीए	0
सीलिंग कामगिरी,	वार्षिक गळती दर		%/वर्ष	≤0.05

● पर्यावरण अनुकूल रिंग मुख्य युनिटचे अंमलबजावणी मानक

◆ उच्च व्होल्टेज स्विचगियर आणि कंट्रोलगियरसाठी GB/T 1022 मानकांच्या सामान्य तांत्रिक आवश्यकता.

◆ GB/T39063640.5kV AC मेटल बंदिस्त स्विचगियर आणि नियंत्रण उपकरणे.

◆ GB/T1985 हाय-व्होल्टेज एसी अलग करणारे स्विच आणि ग्राउंडिंग स्विच

◆ GB/T38043.6-40.5kV AC उच्च-व्होल्टेज लोड स्विच

◆ GB/T1984 हाय-व्होल्टेज AC सर्किट ब्रेकर

◆ GB/T4208 शेल संरक्षण पातळीचा IP कोड

◆ GB/T7354 आंशिक डिस्चार्ज मापन

◆ GB/T311.1 इन्सुलेशन समन्वय भाग 1: व्याख्या, तत्त्वे आणि नियम

● पर्यावरण अनुकूल रिंग मुख्य युनिटच्या अटी वापरणे

◆ जास्तीत जास्त तापमान: +45 अंश सेल्सिअस;

◆ किमान तापमान: -25 अंश सेल्सिअस;

◆ जास्तीत जास्त तापमान: (24-तास सरासरी) +35 अंश सेल्सिअस;

◆ जास्तीत जास्त सरासरी सापेक्ष आर्द्रता (24 तास 1: ≤ 95%; उंची: ≤ 1500m; भूकंप क्षमता: 8 अंश;

◆ संरक्षण ग्रेड: चार्ज केलेले बॉडी सील IP67, स्विच कॅबिनेट शेल IP4x；

◆ भोवतालची हवा संक्षारक ज्वलनशील वायू आणि पाण्याच्या वाफेने स्पष्टपणे प्रदूषित होऊ नये.

◆ कोणतेही वारंवार हिंसक कंपनाचे ठिकाण नाही आणि कठोर भागांखाली कठोरता डिझाइन सर्व प्रकारच्या आवश्यकता पूर्ण करते.

◆ जेव्हा ते GB/T3906 च्या पलीकडे सामान्य पर्यावरणीय परिस्थितीत वापरले जाते, तेव्हा वापरकर्त्याने KEXR शी बोलणी करावी

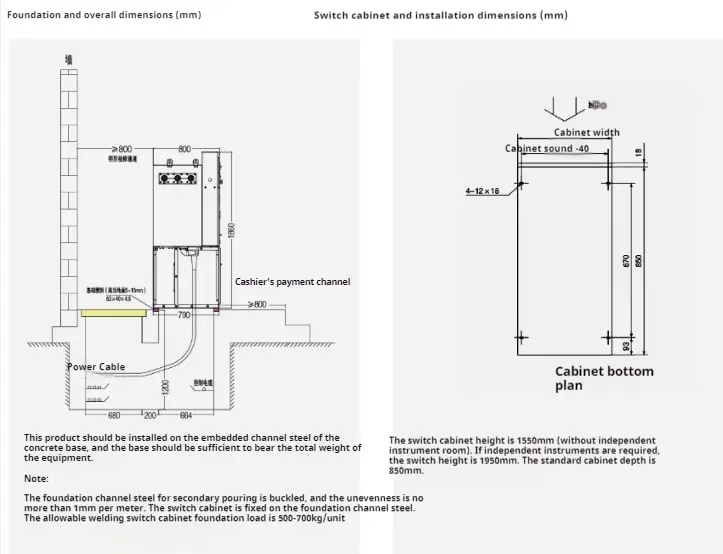

● स्थापना सूचना

Environment Friendly Ring Main Unit
