मॉड्यूलर रिंग मुख्य युनिट

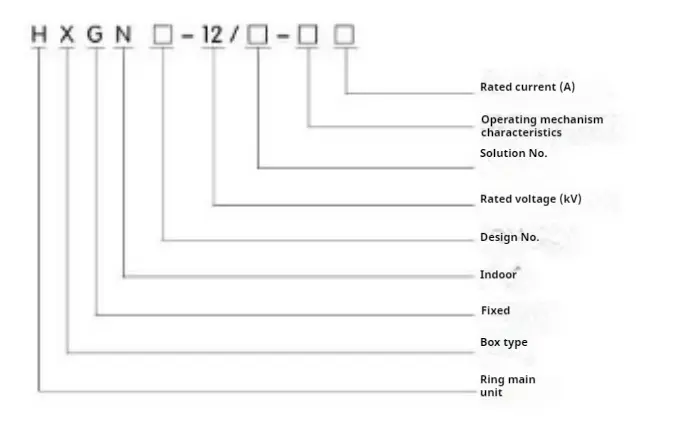

← मॉडेल अर्थ

H एचएक्सजीएच -12 प्रकार मॉड्यूलर रिंग मुख्य युनिटचे मुख्य वापर आणि अनुप्रयोग व्याप्ती

मॉड्यूलर रिंग मेन युनिट 6.6-12 केव्ही थ्री-फेज पर्यायी चालू असलेल्या 50 हर्ट्झ सिंगल बस विभागासह इनडोअर पूर्ण संचासाठी योग्य आहे, जो इलेक्ट्रिक एनर्जी प्राप्त करण्यासाठी आणि वितरित करण्यासाठी वापरला जातो आणि सर्किटचे नियंत्रण, संरक्षण आणि देखरेख करण्याचे कार्य आहे. हे विविध प्रकारच्या पॉवर प्लांट्स, सबस्टेशन, औद्योगिक आणि खाण उपक्रम, उच्च-वाढीच्या इमारती आणि इतर ठिकाणांवर लागू केले जाऊ शकते आणि स्विचिंग स्टेशनमध्ये वापरल्या जाणार्‍या रिंग नेटवर्क कॅबिनेटसह देखील एकत्र केले जाऊ शकते.

H एचएक्सजीएच -12 प्रकार मॉड्यूलर रिंग मुख्य युनिटची मुख्य रचना आणि वैशिष्ट्ये

Odular मॉड्यूलर रिंग मुख्य युनिट उच्च-गुणवत्तेच्या कोन स्टीलसह वेल्डेड आहे.

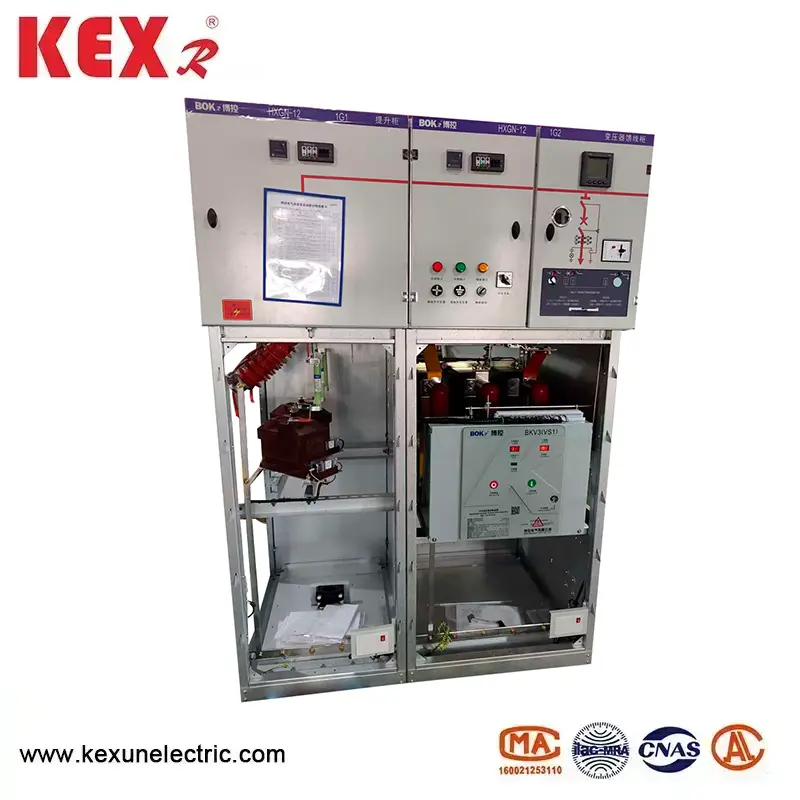

The सर्किट ब्रेकर रूम कॅबिनेटच्या मध्यम (खालच्या) भागात स्थित आहे, जे स्थापना, डीबगिंग आणि देखभाल करण्यासाठी सोयीस्कर आहे. मानक झेडएन 63 एआयव्हीएस 1-12) सर्किट ब्रेकरसह सुसज्ज आहे आणि वैयक्तिक सुरक्षा सुनिश्चित करण्यासाठी प्रेशर रीलिझ चॅनेल आहे.

May मुख्य बस चार्ज केल्यावर देखभाल करण्यासाठी सर्किट ब्रेकर रूममध्ये सुरक्षितपणे प्रवेश करण्यासाठी प्रगत आणि विश्वासार्ह रोटरी डिस्कनेक्टरचा वापर केला जाऊ शकतो. प्रगत आणि विश्वासार्ह रोटरी डिस्कनेक्टर मुख्य बस विद्युतीकरण झाल्यावर देखभाल करण्यासाठी सर्किट ब्रेकर रूममध्ये सुरक्षितपणे प्रवेश करू शकतात.

The मॉड्यूलर रिंग मुख्य युनिटचे संरक्षण पातळी आयपी 2 एक्स आहे.

Reliable विश्वसनीय आणि पूर्णपणे कार्यशील अनिवार्य मेकॅनिकल लॉकिंग डिव्हाइससह सुसज्ज, जे "पाच खबरदारी" च्या आवश्यकता फक्त आणि प्रभावीपणे पूर्ण करू शकतात.

Un एक दोषी ग्राउंडिंग सिस्टम आहे.

The दरवाजा एका निरीक्षणाच्या खिडकीने सुसज्ज आहे, जो कॅबिनेटमधील घटकांच्या कार्यरत स्थितीचे स्पष्टपणे निरीक्षण करू शकतो.

The ऑपरेटिंग यंत्रणा मेकॅनिकल लॉकने लॉक केली आहे जी एक्सजीएन 66-12 पेक्षा अधिक विश्वासार्ह आहे.

Unding येणार्‍या आणि आउटगोइंग केबल्स कॅबिनेटच्या तळाशी असलेल्या पुढील भागापेक्षा कमी आहेत, जे वापरकर्त्यांना कनेक्ट करणे सोयीस्कर आहे.

H एचएक्सजीएच -12 प्रकार मॉड्यूलर रिंग मुख्य युनिटच्या पर्यावरणीय परिस्थितीचा वापर करणे

1. सभोवतालच्या तापमानाची वरची मर्यादा +40 ℃ आहे आणि कमी मर्यादा -10 ℃ आहे;

2. मॉड्यूलर रिंग मुख्य युनिटची उंची 1000 मीटरपेक्षा कमी असावी;

3. हवेच्या सापेक्ष आर्द्रतेचे दैनंदिन सरासरी मूल्य 95%पेक्षा जास्त नसते आणि मासिक सरासरी मूल्य 90%पेक्षा जास्त नसते; पाण्याच्या वाष्पांचे दैनंदिन सरासरी मूल्य 2.2x10-3 एमपीएपेक्षा जास्त नाही आणि मासिक सरासरी मूल्य 1.8x10-3 एमपीए आहे;

H एचएक्सजीएन □ -12 प्रकार मॉड्यूलर रिंग मुख्य युनिटचे मुख्य तांत्रिक मापदंड
