तीन ध्रुव बाह्य Vcb

ZW7-40.5 प्रकार थ्री पोल आउटडोअर vcb उत्पादन वैशिष्ट्ये

अत्यंत उच्च विश्वसनीयता

संपूर्ण आयुष्यभर देखभाल-मुक्त.

उच्च यांत्रिक जीवन आणि विद्युत जीवन आहे.

संपूर्ण मशीन आकाराने लहान, वजनाने हलके आणि स्थापित करणे सोपे आहे.

ZW7-40.5 प्रकार तीन पोल आउटडोअर vcb च्या अटी वापरणे

¨ वातावरणीय तापमान:-30℃～60℃;

¨ उंची: 3000m पेक्षा कमी;

¨ वाऱ्याचा वेग :≤34m/s；

¨ स्विचगियर आणि नियंत्रण उपकरणांच्या बाहेरील कंपन किंवा ग्राउंड मोशनकडे दुर्लक्ष केले जाऊ शकते.

¨ प्रदूषण ग्रेड:Ⅳ;

¨ स्टोरेज तापमान:-40℃～85℃.

1.2 ZW7-40.5 प्रकारचे तीन ध्रुव बाह्य vcb चे तांत्रिक मापदंड

सर्किट ब्रेकरचे मुख्य तांत्रिक मापदंड

सर्किट ब्रेकरचे मुख्य यांत्रिक पॅरामीटर

सर्किट ब्रेकरची रचना आणि कार्य तत्त्व

ZW7-40.5 थ्री पोल आउटडोअर vcb हे प्रामुख्याने एकात्मिक चुंबकीय ध्रुव, वर्तमान ट्रान्सफॉर्मर, ऑपरेटिंग यंत्रणा आणि बॉक्स यांनी बनलेले आहे. या प्रकारच्या सर्किट ब्रेकरचे सूक्ष्मीकरण केले जाते आणि त्याचे कवच उच्च-गुणवत्तेच्या स्टेनलेस स्टील बॉक्सचे बनलेले असते. वापरकर्त्याच्या गरजेनुसार वर्तमान ट्रान्सफॉर्मर निवडला जाऊ शकतो.

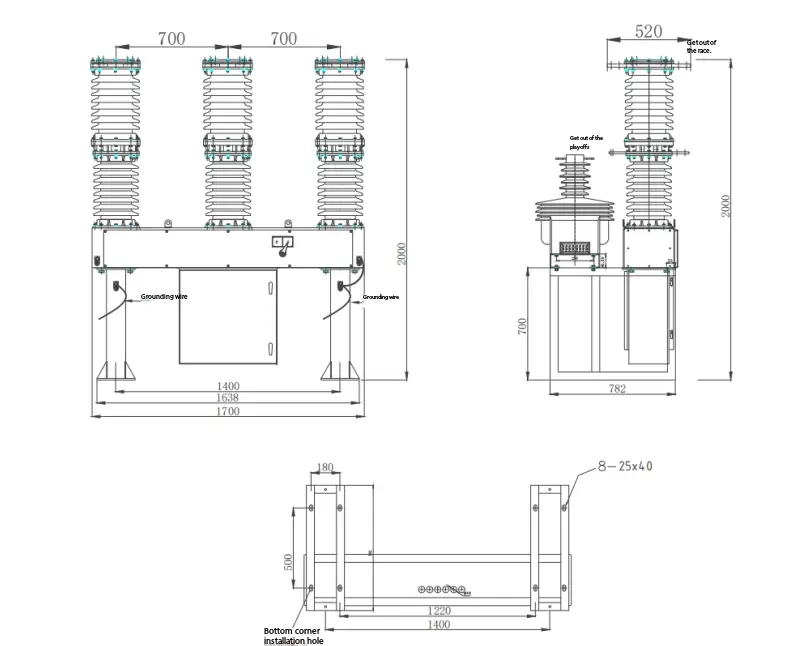

ZW7-40.5/सर्किट ब्रेकर बाह्यरेखा रेखाचित्र

ZW7-40.5 तीन ध्रुव बाह्य vcb आणि त्याचे बुद्धिमान नियंत्रण संयोजन. स्विचचे ऑन-ऑफ ऑपरेशन स्थानिक पातळीवर केले जाऊ शकते आणि ते कम्युनिकेशन इंटरफेसद्वारे दूरस्थपणे देखील ऑपरेट केले जाऊ शकते. सर्किट ब्रेकरची इतर माहिती कंट्रोल सेंटरमध्ये देखील प्रसारित केली जाऊ शकते आणि कम्युनिकेशन चॅनेल केबल, ऑप्टिकल फायबर, जीपीआरएस/सीडीएमए, जीएसएम इत्यादी असू शकते.

सर्किट ब्रेकरचे कार्य तत्त्व

3.1 चाप विझवण्याचे तत्व:

ZW7-40.5 थ्री पोल आउटडोअर व्हीसीबी व्हॅक्यूम इंटरप्टरचा अवलंब करते आणि व्हॅक्यूमचा वापर चाप विझवणारा आणि इन्सुलेट करणारे माध्यम म्हणून केला जातो, ज्याची व्हॅक्यूम डिग्री खूप जास्त असते. ऑपरेटिंग मेकॅनिझमच्या कृती अंतर्गत जेव्हा हलणारे आणि स्थिर संपर्क विजेसह बंद केले जातात, तेव्हा संपर्कांमध्ये व्हॅक्यूम आर्क तयार केला जाईल. त्याच वेळी, संपर्कांच्या विशेष संरचनेमुळे, संपर्कांमधील अंतरामध्ये एक योग्य अनुदैर्ध्य चुंबकीय क्षेत्र देखील तयार केले जाईल, ज्यामुळे व्हॅक्यूम आर्क पसरून राहण्यास प्रोत्साहन मिळेल आणि कमानी कमी व्होल्टेज राखण्यासाठी संपर्क पृष्ठभागावर समान रीतीने वितरित केले जाईल. जेव्हा प्रवाह नैसर्गिकरित्या शून्य पार करतो, तेव्हा अवशिष्ट आयन, इलेक्ट्रॉन आणि धातूची वाफ संपर्क पृष्ठभागावर आणि शील्डवर वेळच्या मायक्रोसेकंद क्रमाने एकत्रित किंवा घनरूप होऊ शकतात. व्हॅक्यूम आर्क नियंत्रित करण्यासाठी रेखांशाचा चुंबकीय क्षेत्र वापरला जात असल्याने, व्हॅक्यूम सर्किट ब्रेकरमध्ये विद्युत प्रवाह खंडित करण्याची मजबूत आणि स्थिर क्षमता असते.

3.2 इलेक्ट्रिक एनर्जी स्टोरेज: मोटार मेकॅनिझमच्या पिनियनवर आउटपुट टॉर्क कार्य करते आणि स्पिंडलवरील मोठ्या स्प्रॉकेटमध्ये प्रसारित करते, अशा प्रकारे क्रँक आर्म फिरवते आणि क्लोजिंग स्प्रिंग स्टोअर ऊर्जा बनवते. जेव्हा क्रँक आर्मवरील स्क्रू ट्रॅव्हल स्विच दाबतो, तेव्हा मोटरचा वीज पुरवठा खंडित होतो आणि स्प्रिंग एनर्जी स्टोरेज पूर्ण होते.

3.3 मॅन्युअल एनर्जी स्टोरेज: त्या रोटेट मेकॅनिझमचा आउटपुट शाफ्ट रोटेट टॉर्क मोठ्या गियरवर प्रसारित करतो जो आउटपुट शाफ्टवरील पिनियनद्वारे लहान गियरसह पूर्णपणे मेश केलेला असतो, ज्यामुळे क्रँक आर्म फिरवण्यास चालना मिळते, ज्यामुळे बंद होणारा spr ऊर्जा साठवू शकतो.

3.4O  क्लोजिंग इलेक्ट्रोमॅग्नेटची क्रिया: मेकॅनिझमला क्लोजिंग सिग्नल मिळाल्यानंतर, क्लोजिंग इलेक्ट्रोमॅग्नेटचा फिरणारा लोखंडी कोर वरच्या दिशेने सरकतो, क्लोजिंग ट्रिप लीव्हरला वरच्या दिशेने जाण्यासाठी ढकलतो, जेणेकरून बंद होणारा अर्धा शाफ्ट घड्याळाच्या उलट दिशेने फिरतो. क्लोजिंग लॅचवरील मर्यादा सोडा. त्याच वेळी, बंद होणारी कुंडी रोलरच्या दाबाखाली घड्याळाच्या उलट दिशेने फिरते, ऊर्जा साठवण देखभाल सोडते. क्लोजिंग स्प्रिंगच्या आकुंचन शक्तीमुळे मुख्य शाफ्टवरील कॅम प्रभाव शक्ती निर्माण करतो आणि मॅन्युअल एनर्जी स्टोरेज शाफ्टवर (म्हणजेच आउटपुट शाफ्ट) रॉकर आर्मवर आदळतो, जो कनेक्टिंग रॉडद्वारे स्विचमध्ये प्रसारित केला जातो, अशा प्रकारे क्लोजिंग ऑपरेशन पूर्ण होते.

3.5 मॅन्युअल ऑपरेशन: जेव्हा क्लोजिंग हाफ शाफ्टवर इन्स्टॉल केलेला शिफ्ट फोर्क घड्याळाच्या उलट दिशेने फिरतो, तेव्हा तो क्लोजिंग हाफ शाफ्टला घड्याळाच्या उलट दिशेने फिरवतो. त्यामुळे इलेक्ट्रोमॅग्नेट बंद करण्याच्या ऑपरेशन प्रमाणेच प्रभाव निर्माण करणे.

3.6 रिक्लोजिंग ऑपरेशन: मेकॅनिझम एनर्जी स्टोरेज स्प्रिंगची उर्जा सोडल्यानंतर, ते क्लोजिंग ऑपरेशन पूर्ण करते. बंद स्थितीत, यंत्रणा पुन्हा ऊर्जा संचयन ऑपरेशन करते. ऊर्जा स्टोरेज ऑपरेशन पूर्ण झाल्यानंतर, यंत्रणा बंद ऊर्जा साठवण अवस्थेत असते आणि एकदा योग्य सिग्नल प्राप्त झाल्यानंतर, यंत्रणा स्वयंचलित रीक्लोजिंग ऑपरेशन लक्षात घेऊ शकते.

3.7 ब्रेक रिलीझ इलेक्ट्रोमॅग्नेटचे ऑपरेशन: यंत्रणाला ब्रेक रिलीझ सिग्नल मिळाल्यानंतर, ब्रेक रिलीझ इलेक्ट्रोमॅग्नेटचा मूव्हिंग कोर वरच्या दिशेने सरकतो, ब्रेक रिलीझ लीव्हरला वरच्या दिशेने जाण्यासाठी ढकलतो, जेणेकरून ब्रेक रिलीझ एक्सल घड्याळाच्या उलट दिशेने फिरते. ब्रेक रिलीझ लॅचवरील मर्यादा सोडा. त्याच वेळी, ब्रेक रिलीझ लॅच रोलरच्या दबावाखाली घड्याळाच्या उलट दिशेने फिरते आणि स्विचमधील काही ब्रेक स्प्रिंग्सच्या जोरामुळे रॉकर हात घड्याळाच्या उलट दिशेने फिरतो, त्यामुळे ब्रेक रिलीझ ऑपरेशन पूर्ण होते.

3.8 मॅन्युअल ऑपरेशन: जेव्हा ब्रेक हाफ शाफ्टवर बसवलेला काटा घड्याळाच्या उलट दिशेने फिरतो, तेव्हा तो ब्रेक हाफ शाफ्टला घड्याळाच्या उलट दिशेने फिरवतो, त्यामुळे ब्रेक इलेक्ट्रोमॅग्नेटच्या ऑपरेशनसारखाच प्रभाव निर्माण होतो. 3.8 मॅन्युअल ऑपरेशन: जेव्हा ब्रेकवर बसवलेला काटा अर्ध्या शाफ्टला घड्याळाच्या उलट दिशेने फिरवतो. घड्याळाच्या उलट दिशेने फिरवा, त्यामुळे ब्रेक इलेक्ट्रोमॅग्नेटच्या ऑपरेशनप्रमाणेच प्रभाव निर्माण होईल.

3.9 ओव्हर-करंट ट्रिप ऑपरेशन: जेव्हा ओव्हर-करंट ट्रिपमधील ओव्हर-करंट कॉइल निर्दिष्ट ट्रिप करंटमधून जाते, तेव्हा इलेक्ट्रोमॅग्नेट कार्य करते आणि पुश रॉड ट्रिप लीव्हरला ढकलतो. अर्ध्या-शाफ्टला घड्याळाच्या उलट दिशेने फिरवा, ब्रेक लॅचवरील मर्यादा सोडा, अशा प्रकारे ब्रेक इलेक्ट्रोमॅग्नेटच्या ऑपरेशनसारखाच प्रभाव निर्माण करा आणि सर्किट ब्रेकरचे ओव्हरकरंट ट्रिपिंग ऑपरेशन पूर्ण करा.

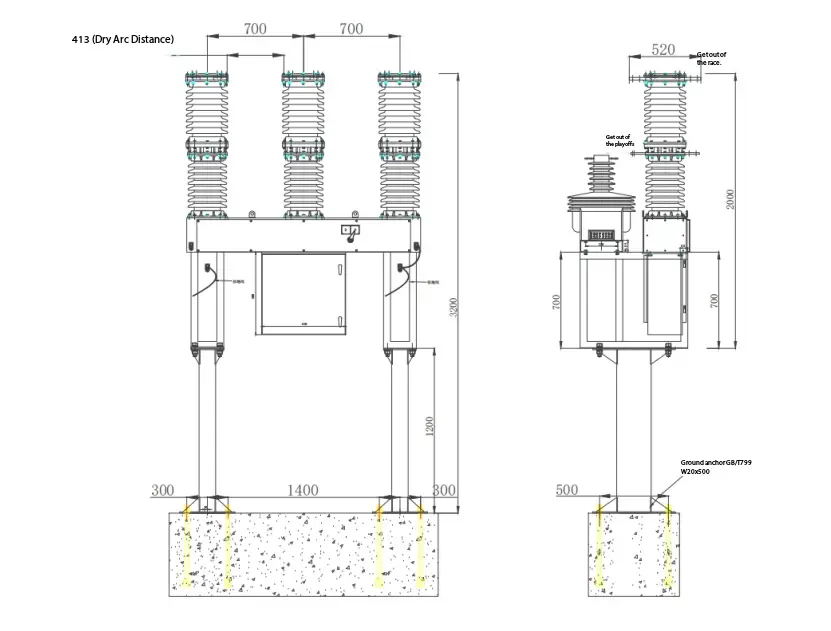

तीन ध्रुव बाह्य vcb इंस्टॉलेशन आकृती
