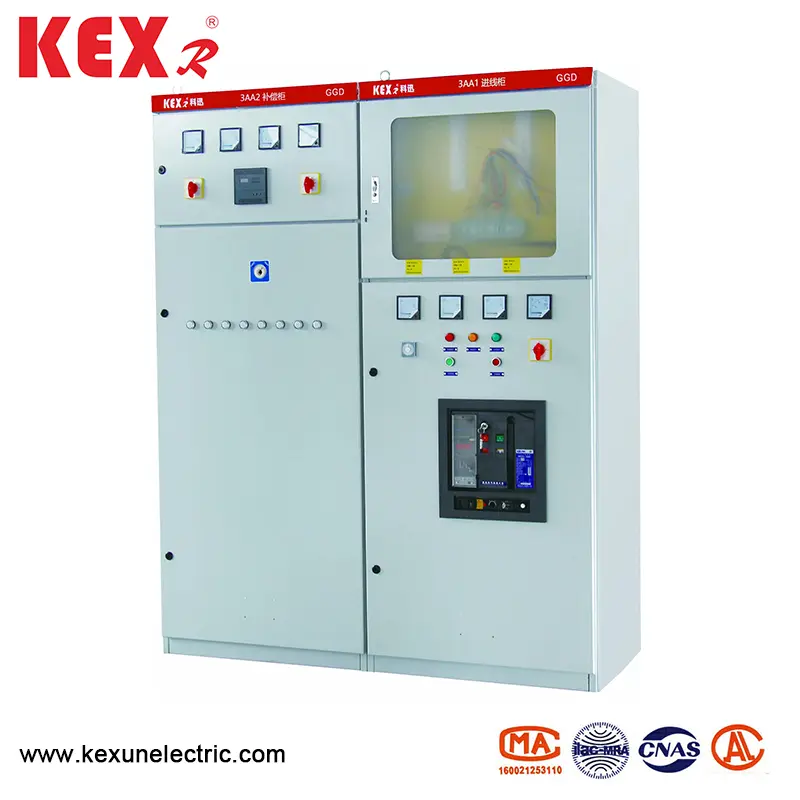

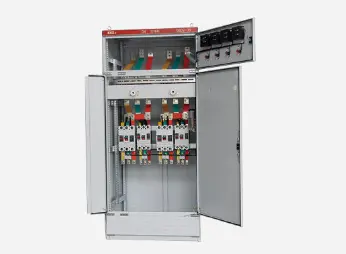

एसी लो व्होल्टेज वितरण कॅबिनेट

Application अर्जाचे क्षेत्र

जीजीडी एसी लो-व्होल्टेज वितरण कॅबिनेट हा एक नवीन प्रकारचा निम्न-व्होल्टेज वितरण कॅबिनेट आहे जो ऊर्जा मंत्रालयाच्या सक्षम वरिष्ठांच्या आवश्यकतेनुसार सुरक्षितता, अर्थव्यवस्था, तर्कसंगतता आणि विश्वासार्हतेच्या तत्त्वावर डिझाइन केलेले आहे. उत्पादनामध्ये उच्च ब्रेकिंग क्षमता, चांगली डायनॅमिक आणि थर्मल स्थिरता, लवचिक विद्युत योजना, सोयीस्कर संयोजन, मालिका, मजबूत व्यावहारिकता, कादंबरी रचना आणि उच्च संरक्षण पातळीची वैशिष्ट्ये आहेत आणि कमी-व्होल्टेज स्विचगियरचे अद्ययावत उत्पादन म्हणून वापरले जाऊ शकतात. जीजीडी एसी लो-व्होल्टेज वितरण कॅबिनेट आयईसी 439 लो-व्होल्टेज स्विचगियर आणि कंट्रोलगियर, जीबी 7251 लो-व्होल्टेज स्विचगियर आणि इतर मानकांना अनुरूप आहे.

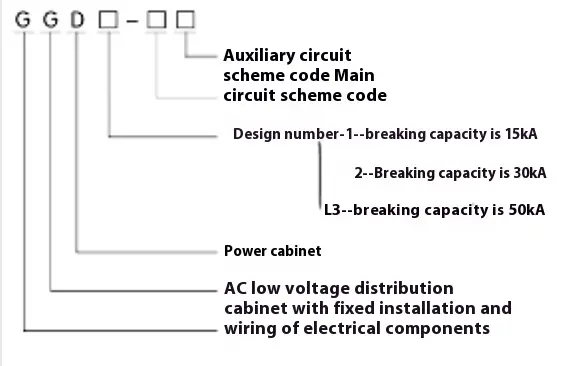

● मॉडेल अर्थ

● विद्युत कामगिरी

◆ मूलभूत इलेक्ट्रिकल पॅरामीटर्स

◆ मुख्य सर्किट योजना

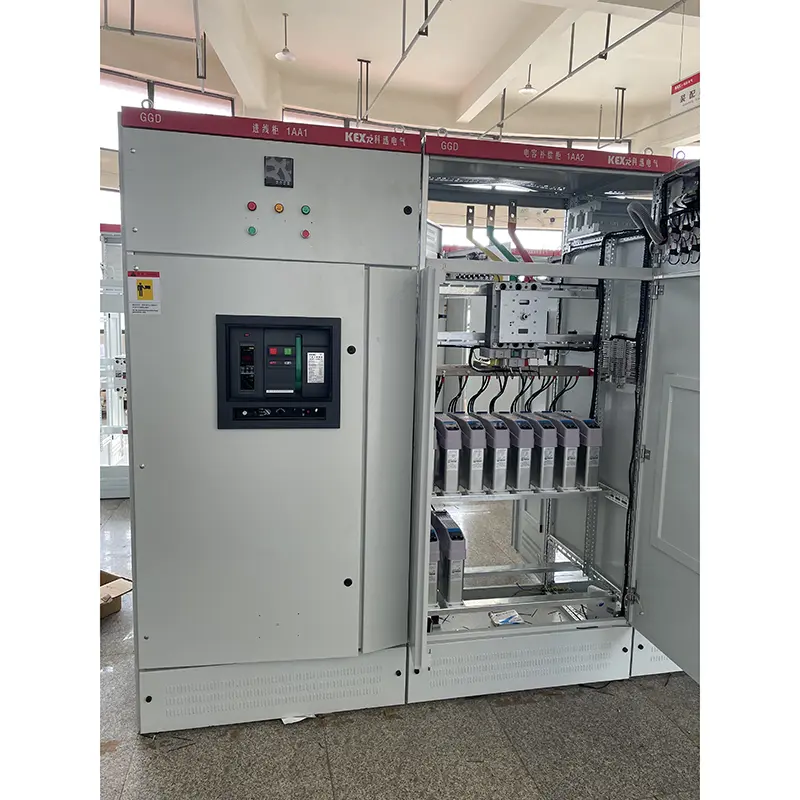

जीजीडी एसी लो व्होल्टेज वितरण कॅबिनेटच्या मुख्य सर्किटसाठी 129 योजना आणि 298 वैशिष्ट्ये आहेत (सहाय्यक सर्किट्सच्या कार्यात्मक बदलांमधून आणि नियंत्रण व्होल्टेजच्या बदलांमधून प्राप्त झालेल्या योजना आणि वैशिष्ट्ये वगळता). त्यापैकी जीजीडी 1 मध्ये 49 योजना आणि 123 वैशिष्ट्ये आहेत. जीजीडी 2 मध्ये 53 योजना आणि 107 वैशिष्ट्ये आहेत. जीजीडी 3 मॉडेलमध्ये 27 योजना आहेत आणि 68 वैशिष्ट्ये मुख्य सर्किट योजना बहुतेक डिझाइन आणि वापर विभागांची मते मागून निवडली गेली, ज्यामुळे पॉवर प्लांट्सना आवश्यक योजना वाढली. 2000 केव्हीए आणि त्यापेक्षा कमी वितरण ट्रान्सफॉर्मर्ससाठी योग्य, 3150a ते 3150a पर्यंत रेट केलेले. याव्यतिरिक्त, प्रतिक्रियाशील उर्जा भरपाईच्या गरजा भागविण्यासाठी, जीजीजे 1 आणि जीजीजे 2 ट्रान्समिशन भरपाई कॅबिनेट तयार केल्या आहेत, ज्यामध्ये एकूण 4 मुख्य सर्किट योजना आणि एकूण 12 वैशिष्ट्ये आहेत.

Oc सहाय्यक सर्किट योजना

सहाय्यक सर्किटची रचना दोन भागांमध्ये विभागली गेली आहे: वीजपुरवठा योजना आणि उर्जा प्रकल्प योजना. दुय्यम घटक स्थापित करण्यासाठी बीजीडी कॅबिनेटमध्ये पुरेशी जागा आहे. त्याच वेळी, एनएलएसने रिले संरक्षण संलग्न करताना पॉवर प्लांट्स आणि विशेष वापरकर्त्यांच्या गरजा भागविण्यासाठी एक विशेष एलएम 23 डी चालू ट्रान्सफॉर्मर देखील विकसित केला आहे.

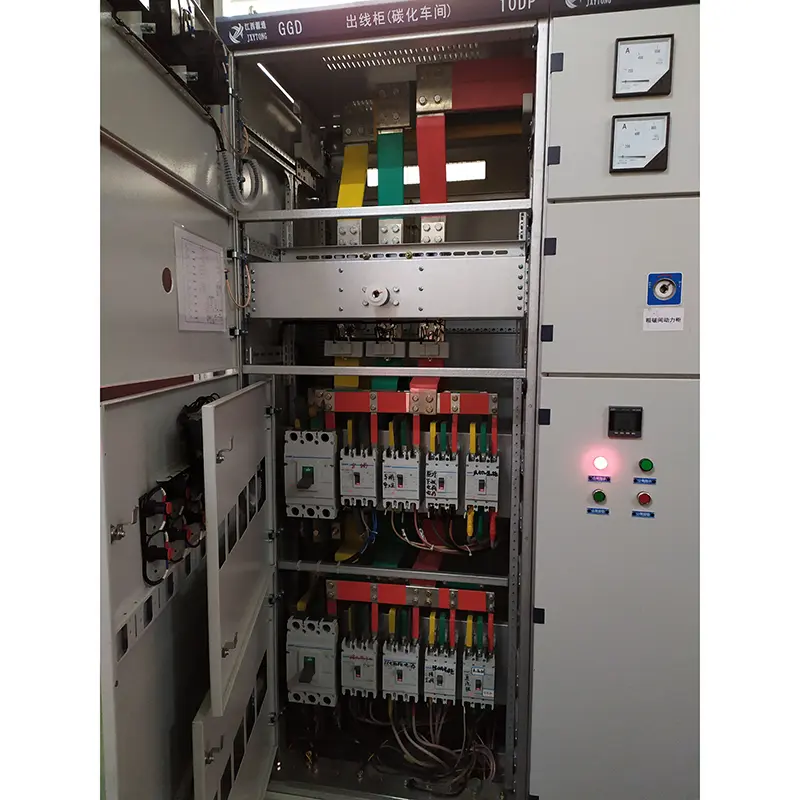

◆ मुख्य बस-बार

किंमतीचे प्रमाण आणि तांबेला अ‍ॅल्युमिनियमने बदलण्याची व्यवहार्यता लक्षात घेता, रेट केलेले चालू 1500 ए च्या खाली असताना एकल अ‍ॅल्युमिनियम बस वापरली जाऊ शकते आणि जेव्हा रेट केलेले प्रवाह 1500 च्या वर असेल तेव्हा डबल कॉपर बस वापरली जाऊ शकते. निर्माता या नियमनानुसार प्रोटोटाइप तयार करते आणि प्रकार चाचणी पास करते. अर्थात, निर्माता वापरकर्त्यांच्या आवश्यकतेनुसार समान सध्याच्या क्षमतेसह तांबे बससह अ‍ॅल्युमिनियम बसची जागा बदलू शकते. बसेसच्या आच्छादित पृष्ठभागावर तलावाच्या टिन प्रक्रियेद्वारे उपचार केले जातात

Ecticle विद्युत घटकांची निवड

▶ जीजीडी प्रकार एसी लो-व्होल्टेज वितरण कॅबिनेट प्रामुख्याने चीनमध्ये मोठ्या प्रमाणात उत्पादित केलेल्या प्रगत विद्युत घटकांचा अवलंब करते. त्याच वेळी, अर्थव्यवस्था आणि तर्कसंगततेच्या तत्त्वानुसार, डीझेड 10 डी आणि डी 220 सारखी काही उपलब्ध जुनी उत्पादने व्यवहार्यतेचा पूर्णपणे विचार करण्याच्या आधारावर राखीव आहेत आणि अप्रचलित उत्पादने निवडली जात नाहीत.

▶ एचडी 13 बीएक्स आणि एचएस 13 बीएक्स रोटरी ऑपरेटेड चाकू स्विच हे बीजीजीडी कॅबिनेटच्या अद्वितीय संरचनेच्या गरजा भागविण्यासाठी एनएलएसने डिझाइन केलेले विशेष घटक आहेत. ते यंत्रणेचा ऑपरेशन मोड बदलतात आणि जुन्या उत्पादनांचे फायदे टिकवून ठेवतात आणि व्यावहारिक विद्युत घटक आहेत.

Design डिझाइन विभाग चांगल्या कार्यक्षमतेसह नवीन विद्युत घटक निवडत असल्यास आणि वापरकर्त्यांच्या गरजेनुसार अधिक प्रगत तंत्रज्ञान, जीजीडी प्रकार एसी लो-व्होल्टेज वितरण कॅबिनेटमध्ये चांगली स्थापना लवचिकता आहे आणि सामान्यत: विद्युत घटक अद्यतनित केल्यामुळे ते उत्पादन आणि स्थापनेमध्ये अडचणी उद्भवणार नाहीत.

Main मुख्य सर्किटची डायनॅमिक स्थिरता सुधारण्यासाठी, एनएलएसने जीजीडी कॅबिनेटसाठी झेडएम एकत्रित बस क्लॅम्प आणि इन्सुलेशन समर्थन डिझाइन केले. बस बार क्लॅम्प उच्च-शक्ती आणि उच्च-फॉलम-रिटर्डंट पीपी 0 मिश्र धातु सामग्रीपासून बनलेला आहे, ज्यामध्ये उच्च इन्सुलेशन सामर्थ्य, चांगली स्वयं-उत्साही कामगिरी आणि अद्वितीय रचना आहे. हे केवळ बिल्डिंग ब्लॉक समायोजित करून एकाच बस बार क्लॅम्प किंवा डबल बस बार क्लॅम्पमध्ये सहजपणे एकत्र केले जाऊ शकते. इन्सुलेशन समर्थन कमी किंमतीत आणि उच्च सामर्थ्यासह स्लीव्ह-प्रकार मोल्डेड संयुक्त आहे, जे जुन्या उत्पादनांच्या अपुरा रेंगाळण्याच्या अंतराचा दोष सोडवते.

● स्थापना आणि वापर

उत्पादन प्राप्त झालेल्या ठिकाणी आल्यानंतर, प्रथम पॅकेजिंग अखंड आहे की नाही हे तपासावे आणि समस्या आढळल्यास वेळेत कारणे शोधण्यासाठी संबंधित विभागांना सूचित केले पाहिजे. जे त्वरित स्थापित केले जात नाहीत अशा उत्पादनांसाठी, त्यांना सामान्य वापराच्या परिस्थितीच्या तरतुदीनुसार योग्य ठिकाणी ठेवले पाहिजे.

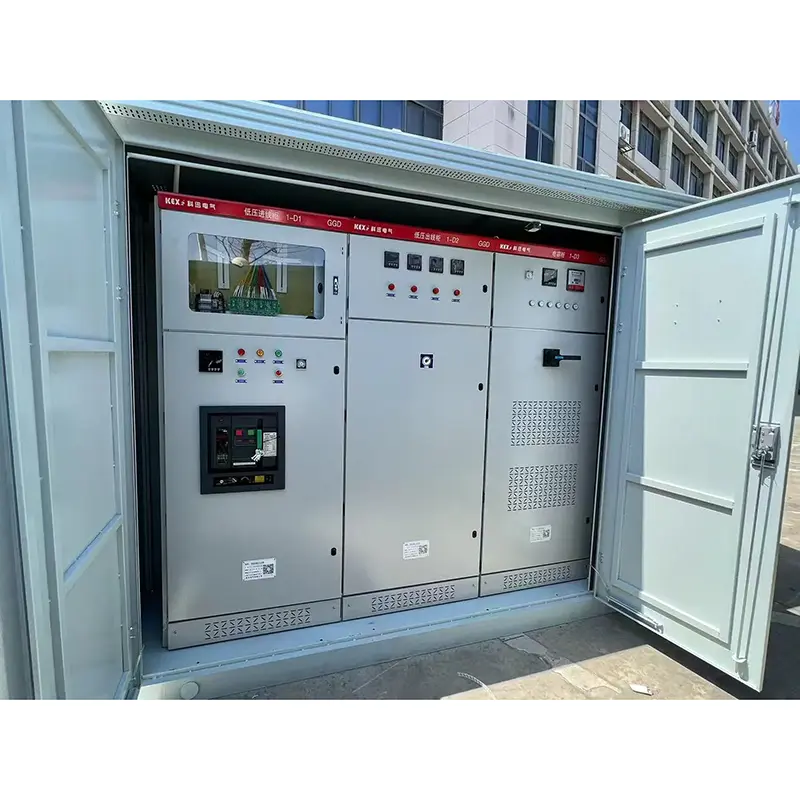

◆ उत्पादन स्थापना

 उत्पादनांची स्थापना स्थापना स्कीमॅटिक डायग्राम (संलग्न आकृती पहा) नुसार केली जाईल आणि मूलभूत चॅनेल स्टील आणि बोल्ट वापरकर्त्यांद्वारे प्रदान केले जातील. जेव्हा मुख्य बस संपूर्ण पंक्तीमध्ये टिन प्लेटिंगसह स्थापित केली जाते, तेव्हा ओव्हरलॅपिंग पृष्ठभागाची दुरुस्ती आणि समतल केली जाईल, स्वच्छ केली जाईल, तटस्थ व्हॅसलीनसह लेपित केली जाईल किंवा इतर उपाययोजना केल्या जातील आणि नंतर बोल्टसह घट्ट बांधले जातील.

Products उत्पादनांची स्थापना नंतर आणि कार्यान्वित होण्यापूर्वी खालील वस्तूंसाठी उत्पादनांची तपासणी आणि चाचणी केली जाईल.

The कॅबिनेटचा वरचा पेंट खाली आला आहे की नाही आणि कॅबिनेट कोरडे व स्वच्छ आहे की नाही ते तपासा.

Ecticle इलेक्ट्रिकल घटकांची ऑपरेटिंग यंत्रणा लवचिक आहे की नाही आणि तेथे कोणतेही जामिंग किंवा अत्यधिक ऑपरेटिंग फोर्स असू नये.

Main मुख्य विद्युत उपकरणांच्या मुख्य आणि सहाय्यक संपर्कांचे ऑन-ऑफ विश्वसनीय आणि अचूक आहे की नाही.

Transment इन्स्ट्रुमेंट इंडिकेशन आणि ट्रान्सफॉर्मरचे गुणोत्तर आणि ध्रुवीयता योग्य आहे की नाही.

Bus बसबार कनेक्शन चांगले आहे की नाही आणि इन्सुलेशन समर्थन देते की नाही, माउंटिंग पार्ट्स आणि अ‍ॅक्सेसरीज दृढ आणि विश्वासार्हपणे स्थापित केले आहेत.

Ouc सहायक संपर्क आवश्यकतेची पूर्तता करतो की नाही, फ्यूजचे फ्यूज कोर तपशील योग्य आहे की नाही, रिलेचे सेटिंग मूल्य डिझाइन आवश्यकता पूर्ण करते की नाही आणि कृती विश्वसनीय आणि अचूक आहे की नाही.

The सर्किटचा संपर्क इलेक्ट्रिकल स्कीमॅटिक डायग्रामच्या आवश्यकता पूर्ण करतो की नाही.

Protection संरक्षण सर्किट सिस्टम आवश्यकता पूर्ण करते की नाही.

Me इन्सुलेशन रेझिस्टन्स व्हॅल्यू 1 मेगोहमीटरपेक्षा कमी नसलेले मोजण्यासाठी 500-व्होल्ट मेगोहमीटर वापरा.

Use वापरासाठी खबरदारी

. ऑपरेशन, तपासणी आणि देखभाल यासाठी केवळ पात्र व्यावसायिक केवळ उत्पादन देखभाल चॅनेल आणि कपाट दरवाजा प्रवेश करू किंवा उघडू शकतात.

(2). एअर स्विच बर्‍याच वेळा, मुख्य संपर्क स्थानिक बर्न्स बनवेल आणि कार्बन पदार्थ तयार करेल, संपर्क प्रतिरोध वाढेल, त्याच्या ऑपरेटिंग सूचनांनुसार नियमित देखभाल आणि एअर स्विचची दुरुस्ती असावी.

Propender पुरवठा करताना निर्माता खालील दस्तऐवज आणि उपकरणे प्रदान करेल:

▶ पॅकिंग यादी

▶ उत्पादन प्रमाणपत्र

Use वापरासाठी सूचना

▶ फॅक्टरी चाचणी अहवाल

▶ संबंधित विद्युत रेखांकन

Contract कॅबिनेटच्या दरवाजाच्या चाव्या, ऑपरेटिंग हँडल्स आणि स्पेअर पार्ट्स कॉन्ट्रॅक्टमध्ये निर्दिष्ट.

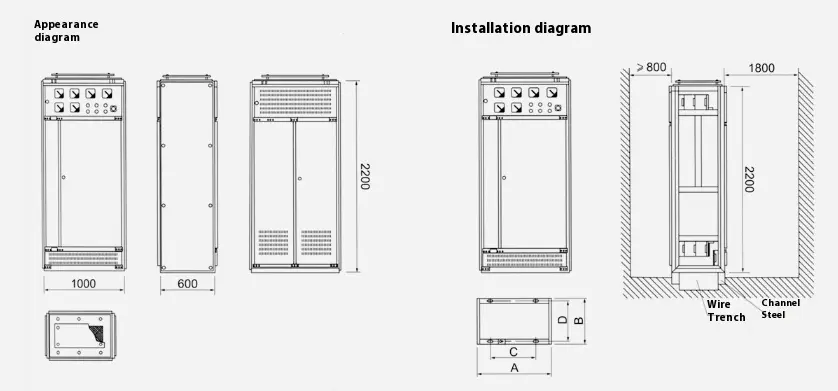

G जीजीडी प्रकार एसी लो-व्होल्टेज वितरण कॅबिनेटची बाह्यरेखा आणि स्थापना योजनाबद्ध आकृती
