कमी व्होल्टेज उर्जा वितरण स्विचगियर

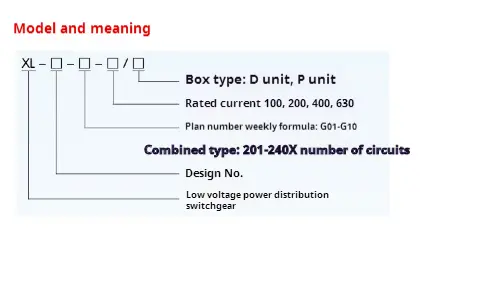

● मॉडेल अर्थ

Unity अटी वापरणे

X एक्सएल -21 प्रकार लो व्होल्टेज पॉवर वितरण स्विचगियर 2000 मीटरपेक्षा कमी उंचीवर स्थापित केले पाहिजे.

Em सभोवतालचे तापमान आणि वातावरणीय हवेचे तापमान +40 ℃ पेक्षा जास्त नसतात, परंतु सरासरी तापमान +35 ℃ पेक्षा जास्त नसते आणि वातावरणीय हवेचे तापमान 24 -तासांच्या कालावधीत -100 ℃ पेक्षा कमी नसते.

Wirn हवेत जास्त धूळ, acid सिड, मीठ, संक्षारक आणि स्फोटक वायू असू नये. सापेक्ष तापमान +40 of च्या सर्वाधिक तापमानात 50% पेक्षा जास्त नसावे आणि सर्वात कमी तापमानात सर्वात कमी तापमानात अनुमती दिली जाते, जसे की 90% पेक्षा कमी +20 ℃. तापमानातील बदलांमुळे अधूनमधून सामान्य संक्षेपण उद्भवू शकते असा विचार केला पाहिजे.

Users वापरकर्त्यांना विशेष आवश्यकता असते तेव्हा ते निर्मात्याशी बोलणी करू शकतात.

● डिझाइन वैशिष्ट्ये

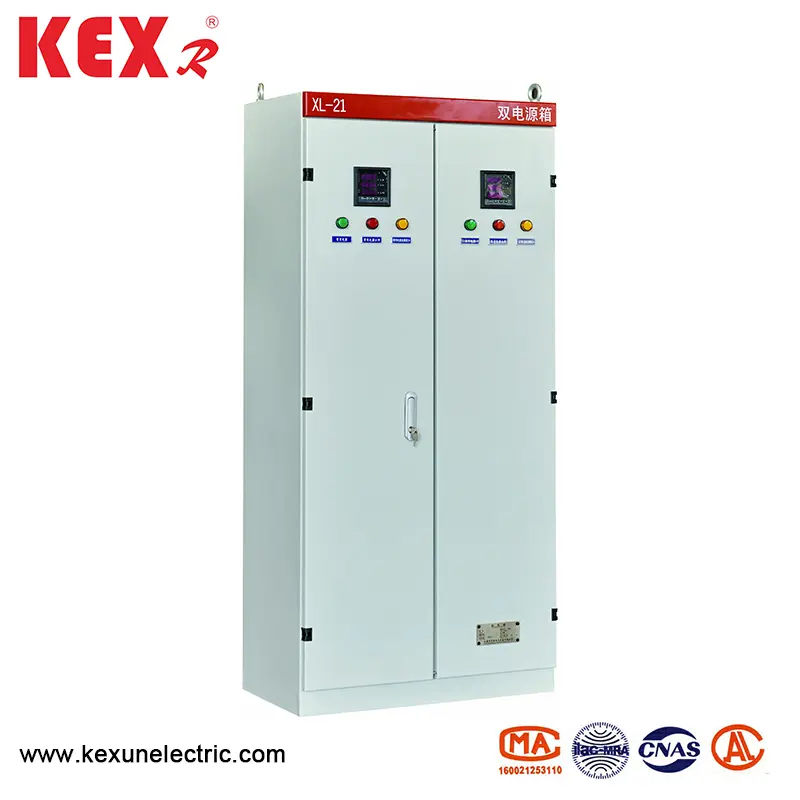

X एक्सएल -21 प्रकार लो व्होल्टेज उर्जा वितरण स्विचगियर मजला-आरोहित आहे आणि ट्रान्सफॉर्मर अंतर्गत थेट स्थापित केला जाऊ शकतो. स्विचगियर बॉडी उच्च-गुणवत्तेच्या स्टील प्लेट वेल्डेड किंवा एकत्रित केले जाते आणि चाकू स्विच ऑपरेटिंग हँडल स्विचगियरच्या समोर उजव्या स्तंभात स्थापित केले जाते, जे वीज पुरवठा स्विच करण्यासाठी वापरले जाऊ शकते. पॉवर वितरण बॉक्सच्या समोर एक व्होल्टमीटर स्थापित केला आहे. बस व्होल्टेज दर्शवते. वीज वितरण बॉक्सच्या समोर एक दरवाजा आहे. दरवाजा उघडल्यानंतर, उर्जा वितरण बॉक्समधील सर्व उपकरणे उघडकीस आली आहेत, जी देखभालसाठी सोयीस्कर आहेत. हा उर्जा वितरण बॉक्स चीनने डिझाइन केलेले नवीन घटक स्वीकारतो, ज्यात कॉम्पॅक्ट स्ट्रक्चर, सोयीस्कर देखभाल आणि सर्किट योजनांचे लवचिक संयोजन आहे. पॉवर डिस्ट्रीब्यूशन बॉक्स शॉर्ट सर्किट संरक्षण म्हणून सर्किट ब्रेकरने सुसज्ज आहे आणि दरवाजाच्या समोर ऑपरेशन बटण स्थापित केले जाऊ शकते.

◆ ऑपरेशन मोड: मॅन्युअल.

◆ स्थापना मोड: अनुलंब स्थापना

◆ वायरिंग मोड: निश्चित वायरिंग

X एक्सएल -21 प्रकारातील तांत्रिक मापदंड लो व्होल्टेज उर्जा वितरण स्विचगियर

XL एक्सएल -21 प्रकार कमी व्होल्टेज पॉवर वितरण स्विचगियर स्थापित करणे आणि वापरणे

Power पॉवर डिस्ट्रीब्यूशन बॉक्स पॅक आणि तपासणी केल्यावरच पॅक केला जाऊ शकतो. जेव्हा उत्पादन गंतव्यस्थानावर येते तेव्हा प्रथम बॉक्स पूर्ण आहे की नाही ते तपासा. उर्जा वितरण बॉक्स त्वरित स्थापित न केल्यास, उत्पादन कोरड्या आणि स्वच्छ ठिकाणी ठेवा.

Power पॉवर डिस्ट्रीब्यूशन बॉक्स इंस्टॉलेशन रेखांकनानुसार स्थापित केला जाऊ शकतो आणि फाउंडेशन चॅनेल स्टील आणि स्क्रू वापरकर्त्याद्वारे प्रदान केले जातील. जर केबल आउटगोइंग असेल तर वापरकर्त्याने पाया पेस्ट बोल्टच्या बाहेर फाउंडेशन ग्रूव्ह आणि केबल खंदक दफन केले.

Power पॉवर डिस्ट्रीब्यूशन बॉक्स स्थापित केल्यावर किंवा ओव्हरहाऊल केल्यानंतर, आयटमच्या मालिकेची अंमलबजावणी होण्यापूर्वी तपासणी आणि चाचणी करणे आवश्यक आहे.

(१) अंतर्गत विद्युत उपकरणे आणि वायरिंग स्कीमॅटिक डायग्रामशी अनुरुप आहे की नाही ते तपासा.

(२) ते लवचिक आणि सामान्य आहे की नाही हे पाहण्यासाठी अनेक वेळा स्विच तपासा आणि ऑपरेट करा.

()) सर्व मीटर आणि रिले अचूक आहेत की नाही याची तपासणी करा आणि तपासा.

Surctions सूचना ऑर्डर करणे

पुरवठा करताना केक्सनने प्रदान केलेले दस्तऐवज आणि उपकरणे.

▶ वितरण यादी.

▶ उत्पादन प्रमाणपत्र.

Factication फॅक्टरी तपासणी अहवाल.

▶ उत्पादनाचे वर्णन

System प्राथमिक प्रणाली आकृती, नियंत्रण योजनाबद्ध आकृती आणि दुय्यम वायरिंग आकृती.

Contract कॅबिनेटच्या दरवाजाच्या चाव्या, ऑपरेटिंग हँडल्स आणि स्पेअर पार्ट्स कॉन्ट्रॅक्टमध्ये निर्दिष्ट.

Components मुख्य घटकांच्या वापरासाठी सूचना
