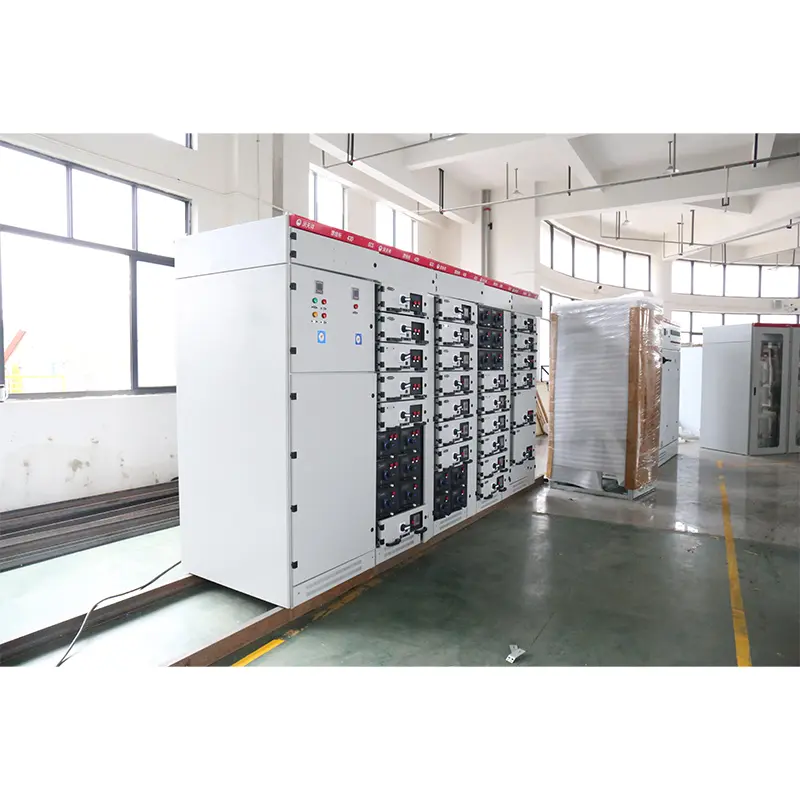

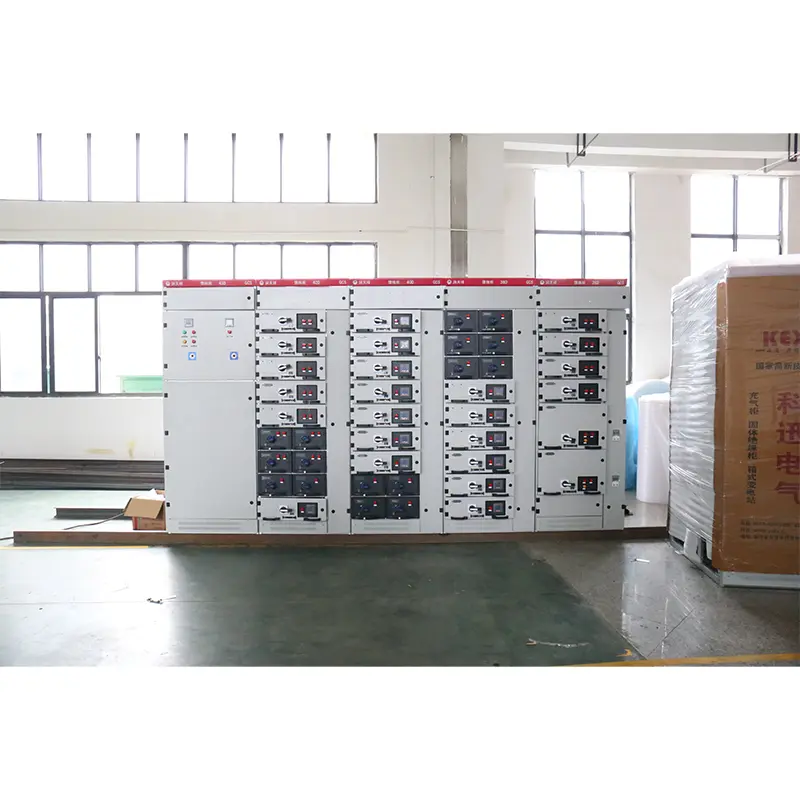

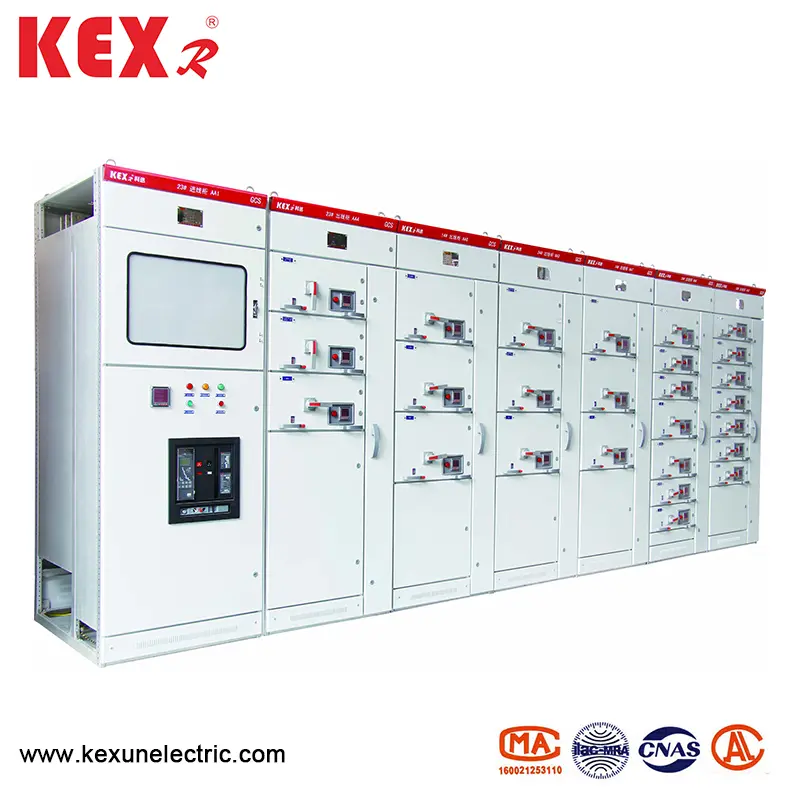

लो व्होल्टेज एक्सट्रॅक्शन स्विच कॅबिनेट

● कामगिरी निर्देशांक

जीसीएस प्रकाराची रचना लो व्होल्टेज एक्सट्रॅक्शन स्विच कॅबिनेट खालील मानकांची पूर्तता करते:

▶ आयईसी 439-1 लो-व्होल्टेज स्विचगियर आणि कंट्रोलगियर

▶ जीबी 7251 लो-व्होल्टेज स्विचगियर

▶ झेडबीके 36001 लो-व्होल्टेज पुल-आउट स्विचगियर

● मूलभूत पॅरामीटर्स

● मुख्य रचना

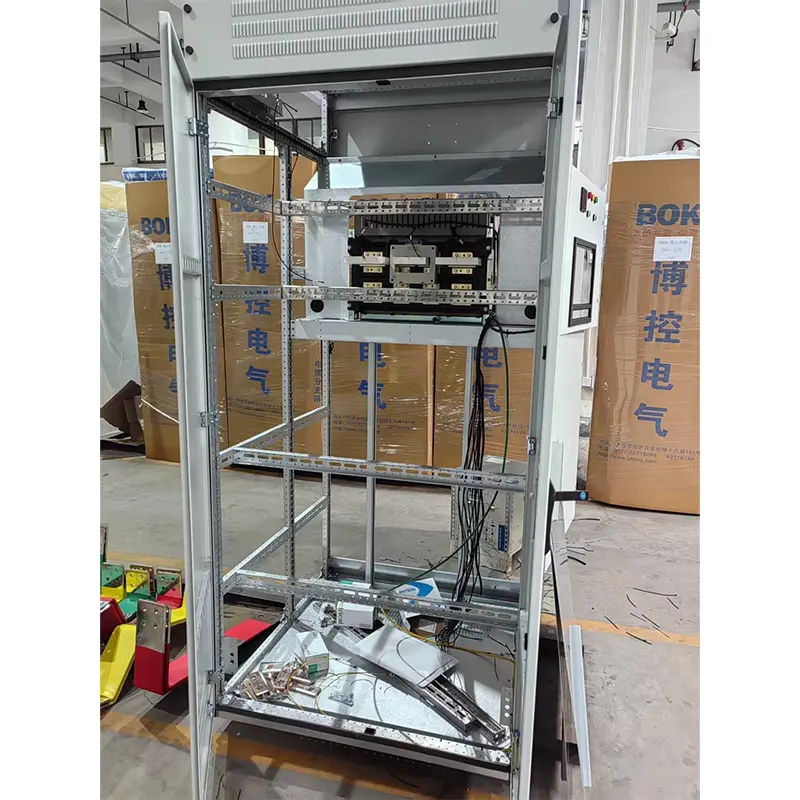

G जीसीएस प्रकाराची मुख्य फ्रेम लो व्होल्टेज एक्सट्रॅक्शन स्विच कॅबिनेट 8 एमएफ प्रकार ओपन सेक्शन स्टीलचा अवलंब करते आणि स्टीलच्या दोन बाजूंनी अनुक्रमे 20 मिमी आणि 100 मिमी आणि ① .2 .२ मिमीच्या मॉड्यूलससह इन्स्टॉलेशन होल आहेत, म्हणून अंतर्गत स्थापना लवचिक आणि सोयीस्कर आहे.

Users मुख्य फ्रेम दोन असेंब्ली फॉर्ममध्ये डिझाइन केलेले आहे, म्हणजेच, पूर्णपणे एकत्रित केलेली रचना आणि अंशतः वेल्डेड स्ट्रक्चर (साइड फ्रेम आणि क्रॉस बीम) वापरकर्त्यांसाठी निवडण्यासाठी.

The डिव्हाइसची प्रत्येक फंक्शनल रूम एकमेकांपासून वेगळी आहे आणि त्याचे कंपार्टमेंट्स फंक्शनल युनिट रूम, बस रूम आणि केबल रूममध्ये विभागले गेले आहेत. प्रत्येक चेंबरची कार्ये तुलनेने स्वतंत्र आहेत.

The क्षैतिज मुख्य बस कॅबिनेटच्या मागे क्षैतिजरित्या व्यवस्था केली गेली आहे, जी डिव्हाइसच्या मुख्य सर्किटमध्ये उच्च शॉर्ट-सर्किट सामर्थ्य बनवण्यासाठी मूलभूत उपाय आहे.

Cable केबल कंपार्टमेंटची रचना केबल्स वर आणि खाली जाणे खूप सोयीस्कर करते.

The डिव्हाइसच्या सामान्य कॅबिनेटची आकार मालिका (खालील सारणी पहा):

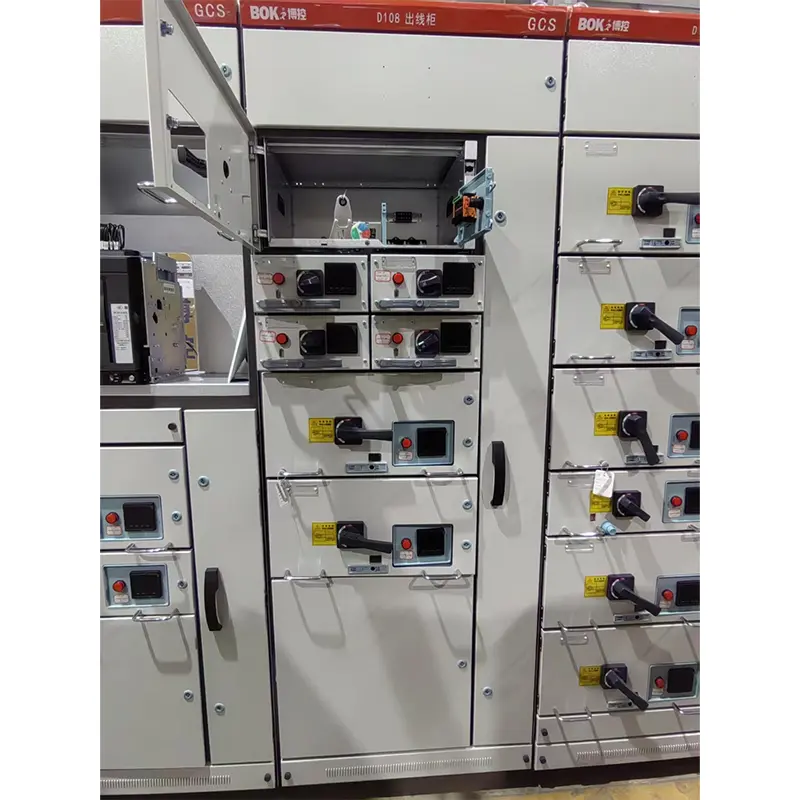

● फंक्शन युनिट

1. ड्रॉवरची उंची 160 मिमी आहे. हे 1/2 युनिट, 1 युनिट, 3/2 युनिट, 2 युनिट, 3 युनिट आणि पाच आकाराच्या मालिकेत विभागले गेले आहे. युनिट सर्किटचे रेट केलेले प्रवाह 400 ए किंवा त्यापेक्षा कमी आहे.

२. ड्रॉवर केवळ उंचीच्या परिमाणात बदलतो आणि त्याची रुंदी आणि खोलीचे परिमाण बदलले नाही. समान फंक्शनल युनिट्ससह ड्रॉवर चांगली इंटरचेंजिबिलिटी असते.

3. प्रत्येक एमसीसी कॅबिनेट जास्तीत जास्त 11 एक-युनिट ड्रॉवर किंवा 22 1/2-युनिट ड्रॉवर सुसज्ज असू शकते. ज्यामध्ये ड्रॉवरच्या एकापेक्षा जास्त युनिट मल्टीफंक्शनल बॅक प्लेट स्वीकारते.

4. वर्तमानानुसार, ड्रॉवरच्या इनलेट आणि आउटलेट लाइन समान चिप संरचनेसह वेगवेगळ्या प्लग-इनचा अवलंब करतात.

5. 1/2 युनिट ड्रॉवर आणि केबल रूम बॅक प्लेट स्ट्रक्चरसह झेडजे -2 अ‍ॅडॉप्टरद्वारे जोडलेले आहेत.

6. युनिट ड्रॉवर आणि केबल रूममधील कनेक्शन सध्याच्या ग्रेडिंगनुसार समान आकाराच्या बार किंवा ट्यूब स्ट्रक्चरसह झेडजे -1 अ‍ॅडॉप्टरचा अवलंब करते.

7. ड्रॉवर युनिट मेकॅनिकल इंटरलॉकिंग डिव्हाइससह सुसज्ज आहे.

● मुख्य विद्युत घटक

मुख्य विद्युत घटकांचे निवड तत्व आयातित तंत्रज्ञानावर आधारित आहे, जे चीनमध्ये मालिकेत तयार केले जाऊ शकते आणि डिव्हाइसच्या उच्च कार्यक्षमतेच्या आवश्यकता पूर्ण करू शकते

Power वीज पुरवठा आणि फीडर युनिटचा ब्रेकर प्रामुख्याने एएच मालिका निवडतो. एबीबी कंपनीने अधिक प्रगत कामगिरीसह निर्मित स्निडर कंपनी आणि एफ मालिका निर्मित इतर एम मालिका देखील निवडली जाऊ शकतात. एएच सर्किट ब्रेकरमध्ये चांगली कामगिरी, कॉम्पॅक्ट स्ट्रक्चर, हलके वजन आणि मजबूत मालिका आहेत. किंमत तुलनेने कमी आहे, देखभाल आणि वापर सोयीस्कर आहेत आणि सर्व कार्यप्रदर्शन निर्देशांक या डिव्हाइसच्या आवश्यकता पूर्ण करू शकतात.

▶ ड्रॉवर युनिट (मोटर कंट्रोल युनिट, आंशिक फीड युनिट) सर्किट ब्रेकर प्रामुख्याने सीएम 1 आणि टीजी.टीएम 30 मालिका प्लास्टिक केस सर्किट ब्रेकर्स निवडा आणि काही लोक मोलर कंपनीद्वारे उत्पादित एनझेडएम निवडतात. 100 ए मालिका. या स्विचमध्ये चांगली कार्यक्षमता, कॉम्पॅक्ट स्ट्रक्चर, शॉर्ट आर्किंग किंवा कंसिंग आणि उच्च तांत्रिक आणि आर्थिक निर्देशकांची वैशिष्ट्ये आहेत, जे या डिव्हाइसची आवश्यकता पूर्ण करू शकतात.

▶ अलगाव स्विच आणि फ्यूज आयसोलेटिंग स्विच क्यू मालिका असेल. या मालिकेत उच्च विश्वसनीयता आणि मजबूत ब्रेकिंग क्षमता आहे आणि यांत्रिक इंटरलॉकिंगची जाणीव होऊ शकते.

The मुख्य फ्यूज एनटी मालिका आहे. 5. एसी कॉन्टॅक्टर्स सीरिज बी आणि एलसीआय-डीचे असतील ..

G जीसीएस प्रकारांची वैशिष्ट्ये लो व्होल्टेज एक्सट्रॅक्शन स्विच कॅबिनेट

1. अ‍ॅडॉप्टरची उष्णता क्षमता सुधारित करा आणि कनेक्टर, केबल हेड आणि स्पेसरच्या अ‍ॅडॉप्टरच्या तापमानात वाढ झाल्यामुळे अतिरिक्त तापमान वाढ कमी करा.

२. कार्यात्मक युनिट्स आणि कंपार्टमेंट्समधील विभक्तता स्पष्ट आणि विश्वासार्ह आहे आणि एका युनिटच्या अपयशामुळे इतर युनिट्सच्या कार्यावर परिणाम होणार नाही, जेणेकरून अपयश कमीतकमी श्रेणीपुरते मर्यादित असेल.

3. बसेसच्या क्षैतिज व्यवस्थेमुळे डिव्हाइसमध्ये चांगली डायनॅमिक आणि थर्मल स्थिरता होते आणि 80/176KA शॉर्ट-सर्किट करंटच्या परिणामास प्रतिकार करू शकतो.

4. एकाच M. एमसीसीच्या कॅबिनेटमधील सर्किट्सची संख्या तब्बल २२ आहे, वीज निर्मिती, पेट्रोकेमिकल सिस्टम आणि मोठ्या एकल युनिट क्षमता असलेल्या इतर उद्योगांमधील स्वयंचलित इलेक्ट्रिक दरवाजे (मशीन) च्या गरजा पूर्ण लक्षात घेता.

5. डिव्हाइस आणि बाह्य केबलमधील कनेक्शन केबल डब्यात पूर्ण झाले आहे आणि केबल वर आणि खाली जाऊ शकते. सध्याचे ट्रान्सफॉर्मर केबल कंपार्टमेंटमध्ये स्थापित केले आहे, जे स्थापना आणि देखभाल सोयीस्कर करते.

6. समान उर्जा वितरण प्रणालीमध्ये, शॉर्ट-सर्किट चालू वर्तमान-मर्यादित अणुभट्ट्या जुळवून मर्यादित केले जाऊ शकते, बस व्होल्टेज एका विशिष्ट मूल्यावर स्थिर केले जाऊ शकते आणि घटकांच्या शॉर्ट-सर्किट सामर्थ्यासाठी आवश्यकता अंशतः कमी केली जाऊ शकते.

7. ड्रॉवर युनिटमध्ये दुय्यम कनेक्टर्सची पुरेशी संख्या आहे (युनिट 1 आणि त्याहून अधिक जोड्या आणि युनिट 1/2 साठी 20 जोड्या), जे संपर्कांच्या संख्येसाठी संगणक इंटरफेस आणि स्वयंचलित नियंत्रण लूपची आवश्यकता पूर्ण करू शकतात

● सहाय्यक सर्किट

सहाय्यक सर्किट डायग्रामची रचना थर्मल पॉवर प्लांट्स आणि इतर संबंधित डिझाइन तांत्रिक नियमांच्या सहाय्यक उर्जा डिझाइनसाठी तांत्रिक नियमांना अनुरूप आहे. हे पॉवर प्लांट्स आणि सबस्टेशन्सच्या कमी-व्होल्टेज पॉवर सिस्टम आणि कारखाने, खाणी आणि उच्च-वाढीच्या इमारतींमध्ये कमी-व्होल्टेज उर्जा वितरण प्रणालीसाठी योग्य आहे. कारखाने आणि खाणींची सहाय्यक सर्किट योजना मुख्य सर्किट योजनेनुसार डिझाइन केली गेली आहे, जी वीज पुरवठा इनकमिंग लाइन, फीडर लाइन (पीसी) आणि मोटर फीडर लाइन (एमसीसी) च्या कार्यात्मक युनिट्समध्ये विभागली गेली आहे.

● उत्पादन पॅकेज

पुरवठा करताना निर्माता खालील दस्तऐवज आणि उपकरणे प्रदान करेल:

▶ डिव्हाइस सूची

▶ उत्पादन प्रमाणपत्र

Use वापरासाठी सूचना

▶ फॅक्टरी चाचणी अहवाल

▶ संबंधित विद्युत रेखांकने

Contract कॅबिनेटच्या दरवाजाच्या चाव्या, ऑपरेटिंग हँडल्स आणि स्पेअर पार्ट्स कॉन्ट्रॅक्टमध्ये निर्दिष्ट.

Componel मुख्य घटकांच्या स्थापनेच्या सूचना

Surctions सूचना ऑर्डर करणे

जीसीएस प्रकाराच्या ऑर्डर कॉन्ट्रॅक्टमध्ये लो व्होल्टेज एक्सट्रॅक्शन स्विच कॅबिनेटमध्ये खालील सामग्री आहे:

Product उत्पादनाच्या पूर्ण मॉडेलमध्ये मुख्य सर्किट योजना क्रमांक आणि सहाय्यक सर्किट योजना क्रमांक समाविष्ट आहे.

▶ मुख्य सर्किट सिस्टम कॉम्बिनेशन सीक्वेन्स डायग्राम

Ux ऑक्सिलरी सर्किटचे इलेक्ट्रिकल स्कीमॅटिक आकृती

Cabinet कॅबिनेटमधील घटकांची यादी

Vil सर्किटमध्ये व्होल्टेज, चालू आणि वेळ यासारख्या पॅरामीटर्स सेट करणे.

The उत्पादनाच्या सामान्य वापराशी विसंगत इतर विशेष सारण्या.
