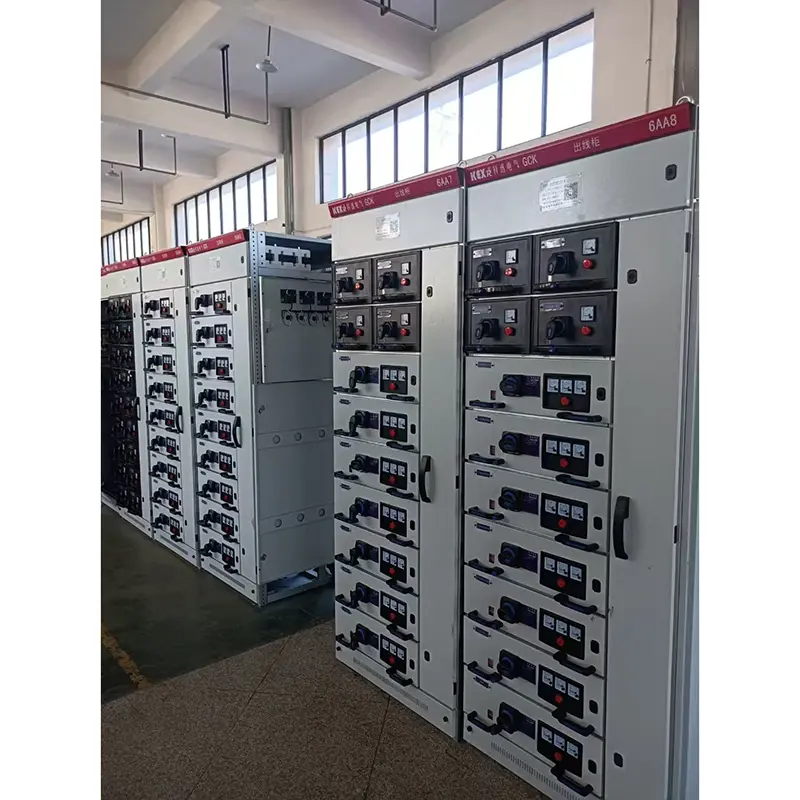

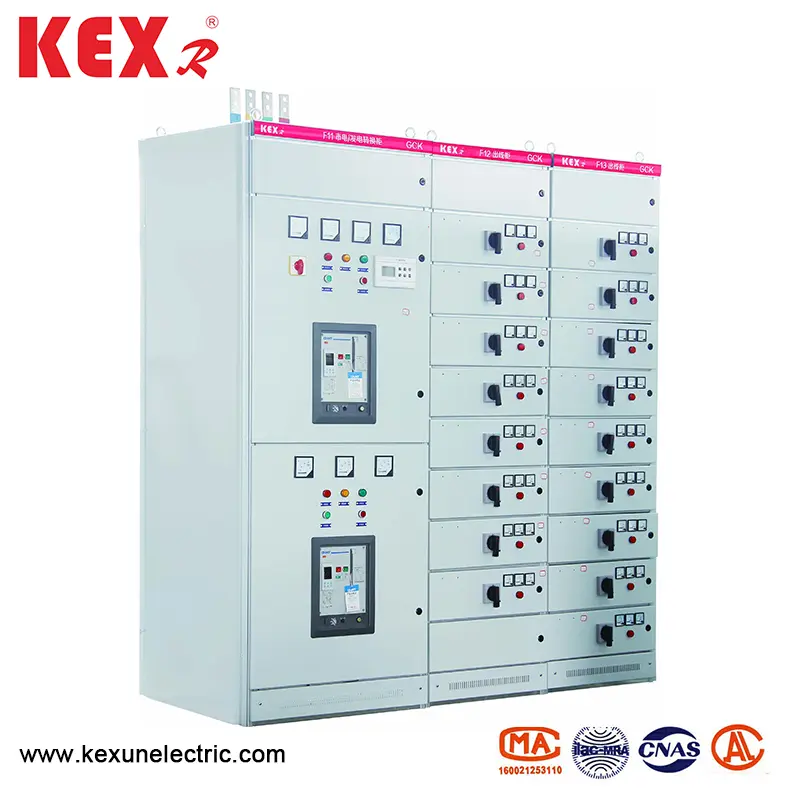

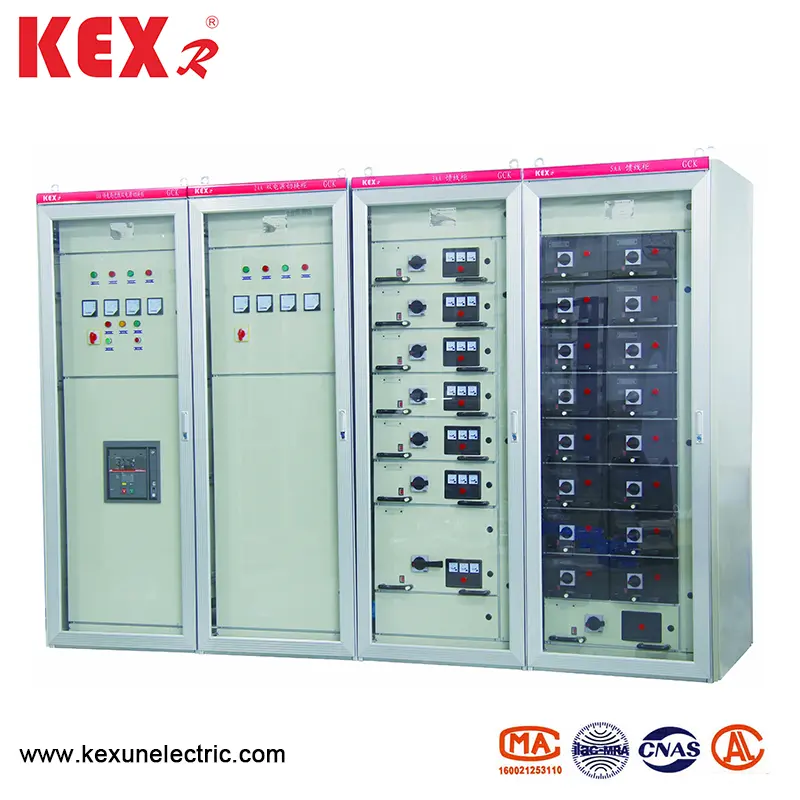

लो व्होल्टेज ड्रॉ-आउट स्विचगियर

● उत्पादनाची वैशिष्ट्ये

या कमी व्होल्टेज ड्रॉ-आउट स्विचगियरमध्ये उच्च ब्रेकिंग क्षमता, चांगली डायनॅमिक आणि थर्मल स्थिरता, प्रगत आणि वाजवी रचना, व्यावहारिक विद्युत योजना, मालिका, मजबूत अष्टपैलुत्व, विविध योजनेचे अनियंत्रित संयोजन, एका स्विचगियर, फ्लोर स्पेस सेव्हिंग, सुंदर देखावा, उच्च संरक्षण पातळी, सुरक्षितता आणि विश्वसनीयता, सोयीस्कर देखभाल आणि त्यावरील अधिक सर्किट्स आहेत. हे उत्पादन आयईसी 439 NEMAICS2-322 मानकांचे अनुरुप आहे आणि जीबी 7251-87 "लो-व्होल्टेज स्विचगियर" नॅशनल स्टँडर्ड आणि झेडबीके 36001-89 "लो-व्होल्टेज मागे घेण्यायोग्य स्विचगियर" व्यावसायिक मानक देखील अनुरुप आहे

● मुख्य तांत्रिक मापदंड

● आर्किटेक्चरल वैशिष्ट्य

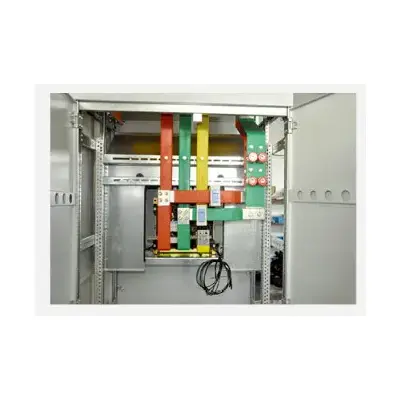

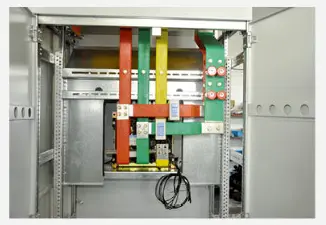

लो व्होल्टेज ड्रॉ-आउट स्विचगियरची मूलभूत स्विचगियर फ्रेम एकत्रित रचना आहे. स्विचगियर फ्रेमचे सर्व स्ट्रक्चरल भाग मूलभूत फ्रेम तयार करण्यासाठी स्क्रूद्वारे एकमेकांशी जोडलेले आहेत. त्यानंतर, आवश्यकतेनुसार, संपूर्ण स्विचगियर एकत्र करण्यासाठी दारे, बाफल्स, विभाजने, ड्रॉर्स, माउंटिंग ब्रॅकेट्स, बस बार आणि इलेक्ट्रिकल घटक जोडले जातात. या एलव्ही स्विचगियरमध्ये खालील वैशिष्ट्ये आहेत:

▶ 1. फ्रेम प्रोफाइल केलेल्या स्टीलची बनविली जाते, त्रिमितीय कोपरा प्लेटद्वारे स्थित आणि वेल्डिंग स्ट्रक्चरशिवाय बोल्ट केली जाते, ज्यामुळे वेल्डिंग विकृती आणि तणाव टाळता येते आणि स्थापना अचूकता सुधारते.

▶ 2. मॉड्यूलस ई = 20 मिमीनुसार फ्रेम आणि भागांचे आरोहित छिद्र बदलतात.

▶ 3. अंतर्गत स्ट्रक्चरल भाग गॅल्वनाइज्ड आहेत. लोणचे आणि फॉस्फेटिंग नंतर, बाह्य भाग इलेक्ट्रोस्टेटिक इपॉक्सी पावडरसह फवारणी केली जाते. 4. पॉवर सेंटर (पीसी) इनकमिंग स्विचगियरमध्ये, वर, क्षैतिज बस क्षेत्र आहे आणि क्षैतिज बस क्षेत्राचा खालचा भाग सर्किट ब्रेकर रूम आहे. सर्किट ब्रेकर्स घरगुती डीडब्ल्यू 15 सी, एमई आणि इतर मालिकेसह सुसज्ज असू शकतात आणि एबीबी कंपनी आणि इंटेलिजेंट सर्किट ब्रेकरद्वारे उत्पादित एफ मालिका सर्किट ब्रेकर्स सारख्या वापरकर्त्यांच्या गरजेनुसार परदेशी इलेक्ट्रिक कंपन्यांनी तयार केलेल्या विविध सर्किट ब्रेकरसह सुसज्ज देखील असू शकतात. सर्वसाधारणपणे, पीसी युनिटमध्ये इनव्हर्टेड पंक्तींसह मुख्य सर्किट (बस कपलरसह) असते. जेव्हा रेट केलेले वर्तमान 630 ए -1600 ए असते, तेव्हा ते एकूण 800 × 1000 × 2200 (रुंदी एक्स खोली एक्स उंची) च्या एकूण आकारासह स्विचगियर व्यापते. उलाढालीशिवाय मुख्य सर्किट 800 × 800 × 2000 (रुंदी, खोली आणि उंची) च्या बाह्य परिमाणांसह स्विचगियर व्यापते. जेव्हा रेट केलेले वर्तमान 1600 ए -3150 ए दरम्यान असते, तेव्हा ते 1000 × 1000 × 2200 (रुंदी एक्स खोली एक्स उंची) एकूण आकारासह स्विचगियर व्यापते. तेथे कोणतेही मुख्य स्विचगियर नाही. जेव्हा रेट केलेले वर्तमान 1600 ए -3150 ए असते, तेव्हा ते 1000 × 1000 × 220 (रुंदी × खोली × उंची) च्या बाह्य परिमाणांसह स्विचगियर व्यापते. उलाढालीशिवाय मुख्य सर्किट 1000 × 800 × 2200 (रुंदी एक्स खोली एक्स उंची) च्या बाह्य परिमाणांसह स्विचगियर व्यापते.

▶ 4. पॉवर सेंटर (पीसी) फीडर स्विचगियरची रचना येणार्‍या स्विचगियर प्रमाणेच आहे. जेव्हा फीडिंग चालू 630 ए -1600 ए असेल, तेव्हा 1000 × 1000 × 2200 (रुंदी × खोली × उंची) स्विचगियर दोन लूपसह सुसज्ज असू शकते, जे खाली आणि खाली व्यवस्थित केले आहेत.

▶ 5. मोटर कंट्रोल सेंटर (एमसीसी) स्विचगियरचे दोन प्रकार आहेत: वॉल-माउंट स्विचगियर आणि नॉन-वॉल-आरोहित स्विचगियर, ज्याचा वरचा भाग क्षैतिज बसबार क्षेत्र आहे, आणि ड्रॉवर फंक्शनल युनिट क्षेत्र क्षैतिज बसबार क्षेत्राच्या खाली आहे, ज्याची रुंदी 600 मिमी आहे आणि ड्रॉअर फंक्शनल युनिट क्षेत्राची उंची 1840 एमएम आहे. जेव्हा स्विचगियर बॉडी वॉल-आरोहित असते, तेव्हा स्विचगियरचा डावा भाग एक फंक्शनल युनिट क्षेत्र असतो आणि उजव्या भागामध्ये 200 मिमी रुंद केबल आउटलेट क्षेत्र असते. स्विचगियरचे एकूण परिमाण 800/500/2200 (रुंदी/खोली/उंची) आहेत. जेव्हा स्विचगियर भिंतीपासून दूर स्थापित केले जाते, तेव्हा स्विचगियरची रुंदी 600 मिमी असते आणि केबल आउटलेट क्षेत्र स्विचगियरच्या मागील बाजूस असते. स्विचगियरचे एकूण परिमाण 600 × 800 (1000) × 2200 (रुंदी एक्स खोली एक्स उंची) आहेत. स्विचगियर खोलीचे दोन प्रकार आहेत: 800 आणि 1000. आम्ही सुचवितो की पीसी स्विचगियरच्या खोलीशी सुसंगत होण्यासाठी वापरकर्त्यांनी 1000 च्या खोलीसह स्विचगियर निवडा. जेव्हा ड्रॉवर स्विचगियरच्या बाहेर काढला जातो, तेव्हा स्विचगियरमधील थेट भाग उघड केला जात नाही, जो सुरक्षित आणि विश्वासार्ह आहे.

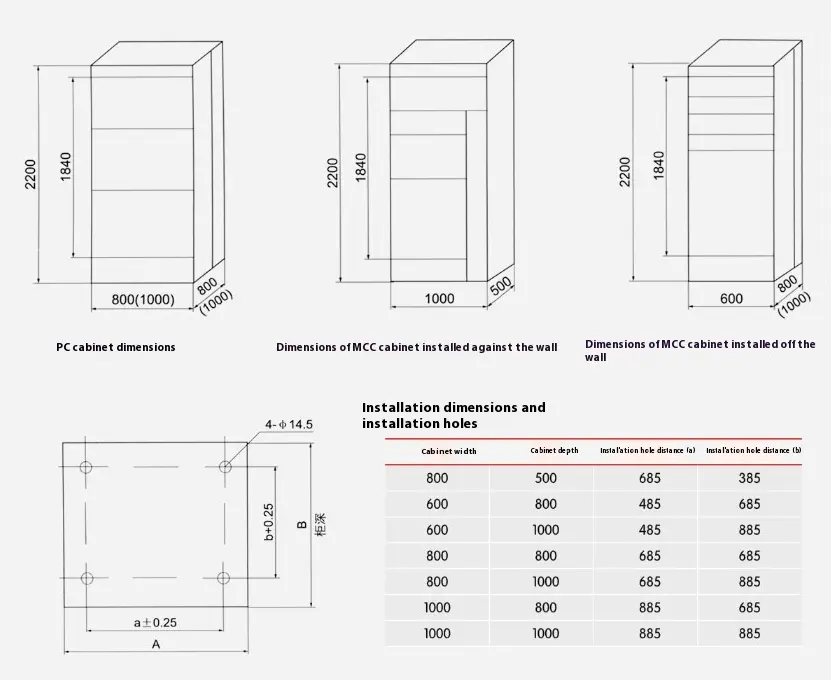

● एलव्ही स्विचगियर एकंदरीत परिमाण, स्थापना परिमाण

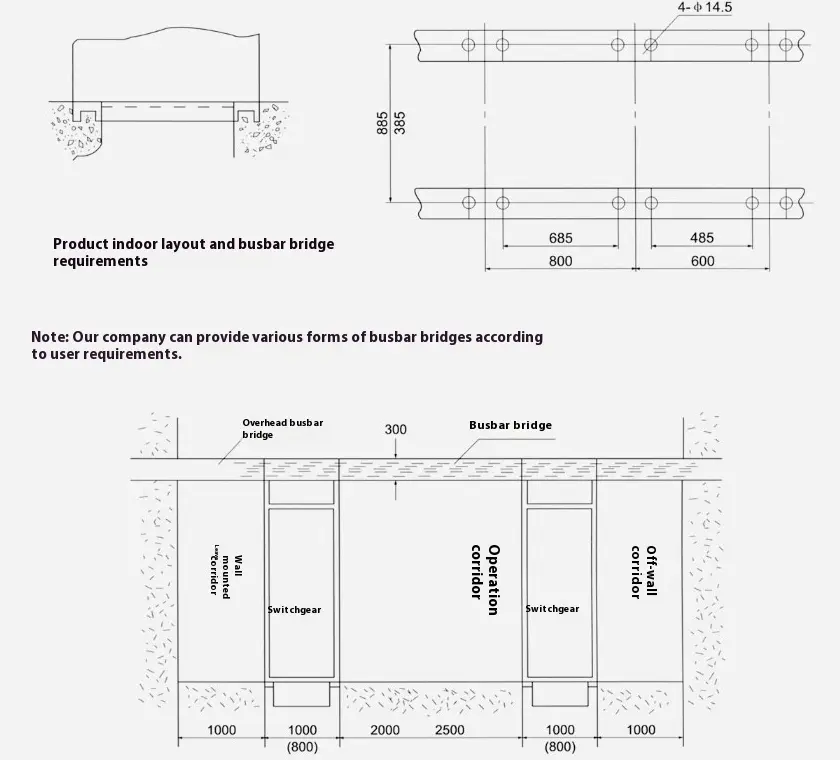

Low लो व्होल्टेज ड्रॉ-आउट स्विचगियर इंस्टॉलेशन फाउंडेशनचे स्कीमॅटिक डायग्राम

● सावधगिरी

This हे उत्पादन स्थापित करताना, लो व्होल्टेज ड्रॉ-आउट स्विचगियर्स दरम्यान क्षैतिज ओळ दृढ आणि विश्वासार्हपणे कनेक्ट केलेली असावी.

Product या उत्पादनाच्या दरवाजामध्ये मुख्य स्विचसह इंटरलॉकिंग फंक्शन आहे, म्हणजेच, दरवाजा केवळ उर्जा अपयशाच्या स्थितीतच उघडला जाऊ शकतो. या उत्पादनाची दुसरी बाजू एक स्क्रू सीलिंग प्लेट आहे, ज्यात मुख्य स्विचसह इंटरलॉकिंग फंक्शन नाही. म्हणून, या उत्पादनाची देखभाल करण्यासाठी या उत्पादनाची साइड प्लेट डिस्सेमेबलिंग करताना कृपया वीजपुरवठा डिस्कनेक्ट करा.

Non नॉन-प्रोफेशनल्सने देखभालसाठी स्विचगियर उघडू नये.
