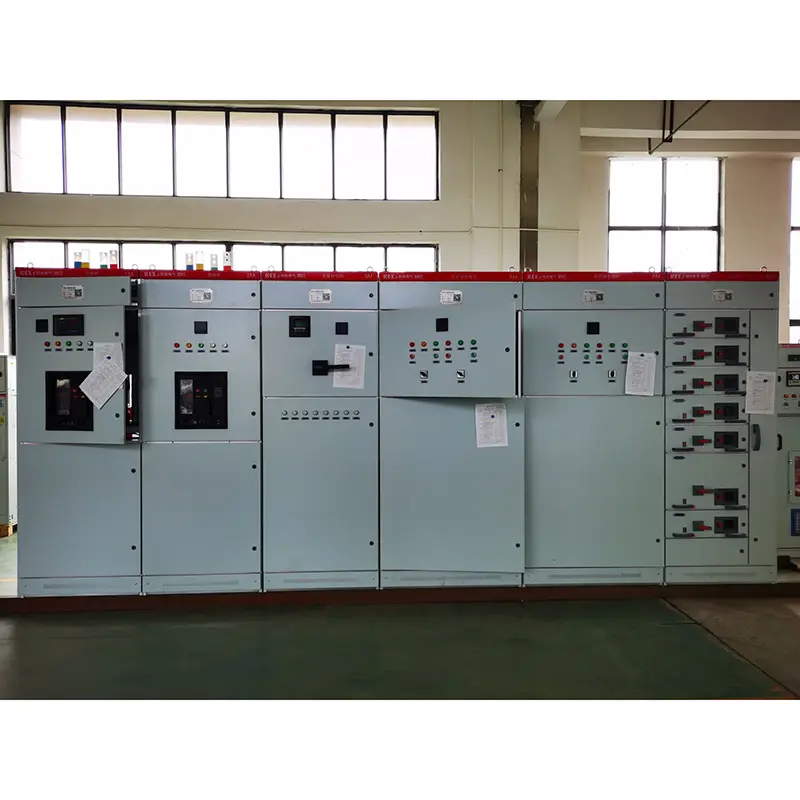

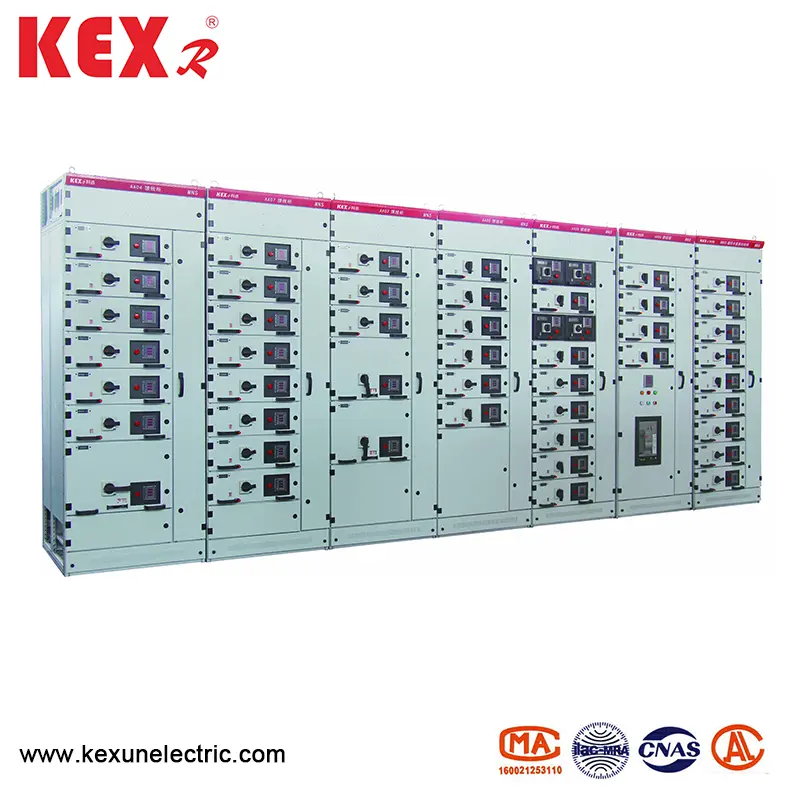

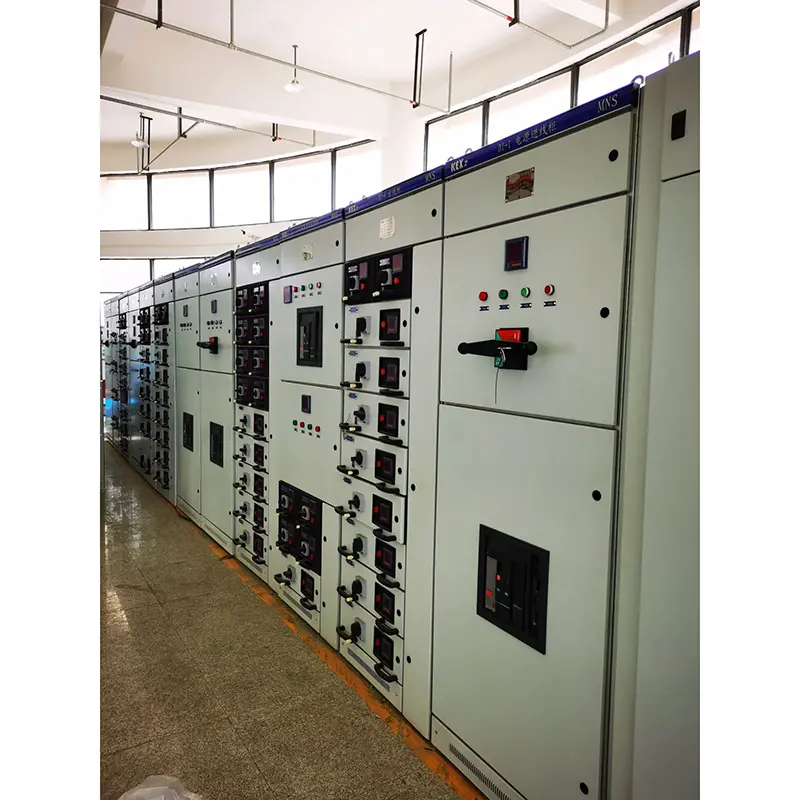

कमी व्होल्टेज उर्जा वितरण कॅबिनेट

● मानक

एमएनएस प्रकार लो व्होल्टेज पॉवर वितरण कॅबिनेट जीबी 7251.1 लो-व्होल्टेज स्विचगियर आणि जेबी/टी 9961 लो-व्होल्टेज मागे घेण्यायोग्य स्विचगियर आणि आयईसी 439-1.vde0660 भाग व्ही सारख्या आंतरराष्ट्रीय व्यावसायिक मानकांच्या अनुरुप आहे.

● एमएनएस अटींचा वापर करून कमी व्होल्टेज उर्जा वितरण कॅबिनेट प्रकार

▶ सभोवतालचे तापमान ● -5 ~ 40 ℃ ， 24 एच सरासरी 35 ℃ पेक्षा कमी

▶ वातावरणीय परिस्थिती: हवा स्वच्छ आहे आणि सापेक्ष आर्द्रता +40 of च्या सर्वाधिक तापमानात 50% पेक्षा जास्त नसावी. कमी तापमानात, उच्च सापेक्ष आर्द्रतेची परवानगी आहे, उदाहरणार्थ, 90% +20 at वर, परंतु तापमानात बदल लक्षात घ्यावे आणि संक्षेपण अधूनमधून उद्भवू शकते.

▶ उंची: 1000 मीटरपेक्षा कमी, एमएनएस प्रकार कमी व्होल्टेज उर्जा वितरण कॅबिनेट खालील तापमानात वाहतुकीसाठी आणि साठवणुकीसाठी योग्य आहे: -25 ℃ ते +55 ℃ आणि ते थोड्या वेळात 24 तासाच्या आत +70 grop पर्यंत पोहोचू शकते. या अत्यंत तापमानात, डिव्हाइसला अप्रियपणे खराब होऊ नये आणि ते सामान्यपणे कार्य केले पाहिजे.

Uperal जर वरील अटी पूर्ण केल्या नसतील तर वापरकर्ता आणि केक्सन यांच्यात सल्लामसलत करून ती निकाली काढली जाईल.

This जेव्हा हे डिव्हाइस ऑफशोर ऑइल ड्रिलिंग आणि उत्पादन प्लॅटफॉर्म आणि अणुऊर्जा प्रकल्पांमध्ये वापरले जाते तेव्हा तांत्रिक करारावर स्वतंत्रपणे स्वाक्षरी केली जाईल.

MN एमएनएस प्रकार कमी व्होल्टेज उर्जा वितरण कॅबिनेटचे मूलभूत तांत्रिक मापदंड

◆ विद्युत कामगिरी

◆ आयपी पदवी

आयईसी 529 आणि डीआयएन 40050 मानकांचे पालन करा. आयपी 30 φ .2.5 मिमीपेक्षा मोठ्या प्रमाणात संरक्षण करते, आयपी 40 φ 41.0 मिमीपेक्षा मोठे सॉलिड्सचे संरक्षण करते आणि आयपी 54 कोणत्याही दिशेने धूळ आणि स्प्लॅशिंगपासून संरक्षण करते (कृपया आयपी 54 संरक्षण पातळीची ऑर्डर देताना निर्मात्याशी सल्लामसलत करते).

◆ कॅबिनेट रचना

कमी व्होल्टेज उर्जा वितरण कॅबिनेटची मूलभूत रचना सी-आकाराच्या प्रोफाइलची बनलेली आहे. विभाग सी मॉड्यूल माउंटिंग होल म्हणून ई = 25 मिमीसह स्टील प्लेट वाकवून तयार केले जाते. सर्व कॅबिनेट आणि अंतर्गत विभाजने गॅल्वनाइज्ड आणि शुद्ध केल्या जातात. दरवाजाच्या पॅनेल्सच्या सभोवताल, साइड पॅनेल उच्च-व्होल्टेज इलेक्ट्रोस्टॅटिक फवारणीपासून बनविलेले आहेत. कॅबिनेटच्या मूलभूत संरचनेसाठी खालील आकृती पहा.

Cabinet कॅबिनेट प्रकार स्विच करा

1. उर्जा वितरण केंद्रांमधील अंतर (पीसी 1: ईएमएक्स, एमटी, 3 डब्ल्यूएन, एएच, मी मालिका सर्किट ब्रेकर वापरली जाऊ शकतात.

२. मोटर कंट्रोल सेंटर कॅबिनेट (एमसीसी): हे मोठ्या आणि लहान ड्रॉर्सद्वारे एकत्र केले जाते आणि प्रत्येक लूपचा मुख्य स्विच फ्यूजसह उच्च-ब्रेकिंग प्लास्टिक केस सर्किट ब्रेकर किंवा रोटरी लोड स्विचचा अवलंब करतो. स्वयंचलित पॉवर फॅक्टर भरपाई कॅबिनेट (मॅन्युअल, स्वयंचलित आणि रिमोट पॉवर फॅक्टर नुकसान भरपाई उपकरणांसह)

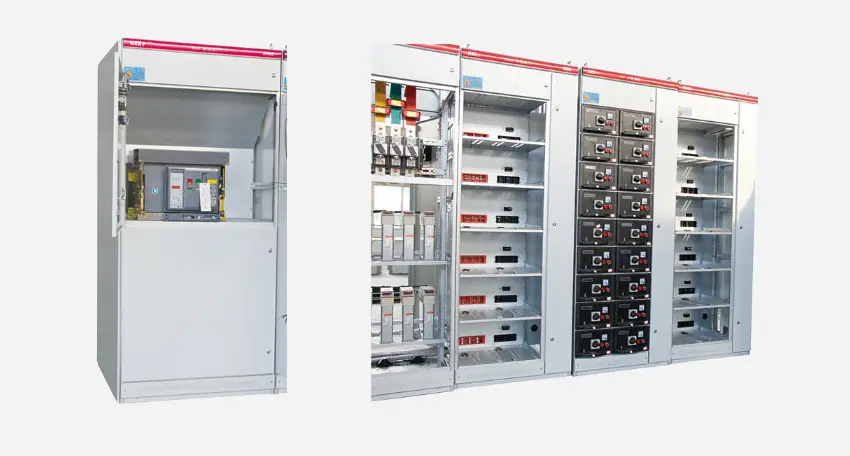

Power पॉवर डिस्ट्रीब्यूशन सेंटर (पीसी) कॅबिनेट

◆ बी मोटर कंट्रोल सेंटर (एमसीसी) कॅबिनेट

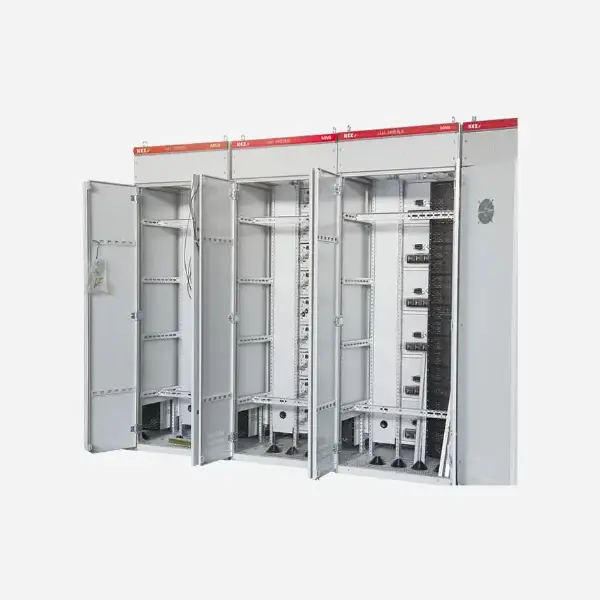

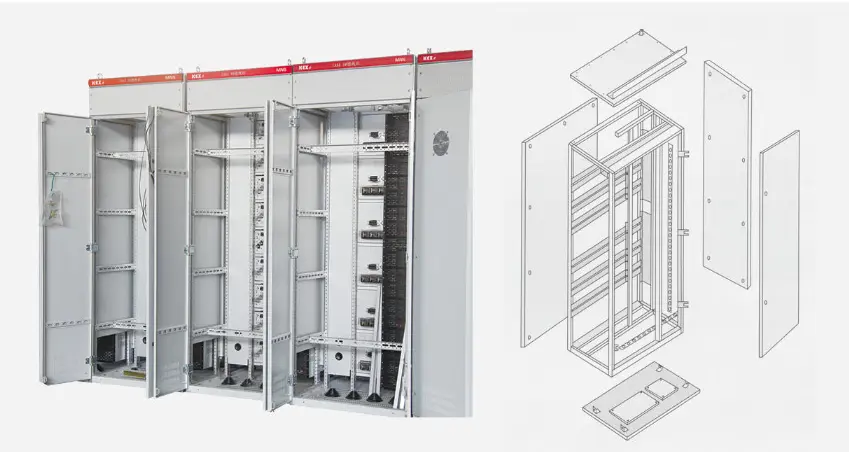

C सी-आकाराच्या प्रोफाइलची बनलेली कॅबिनेट फ्रेम स्ट्रक्चर

N एमएनएस प्रकार कमी व्होल्टेज उर्जा वितरण कॅबिनेटचे योजनाबद्ध आकृती

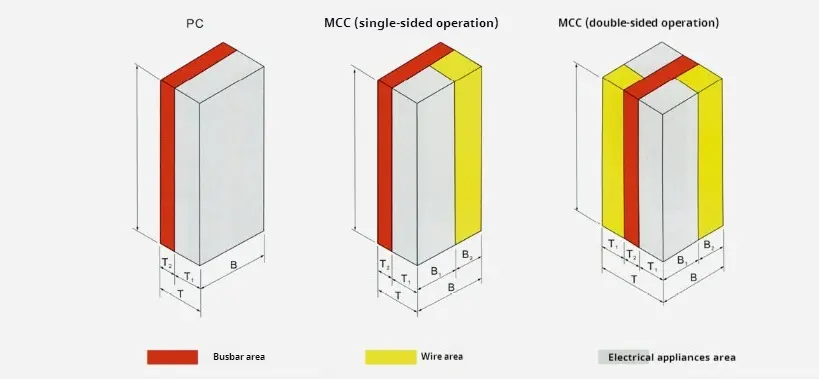

Ment कॅबिनेटचे विभाजन डिझाइन

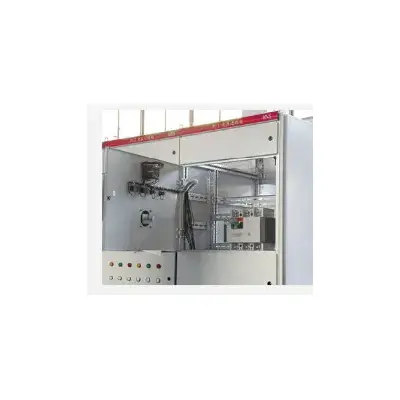

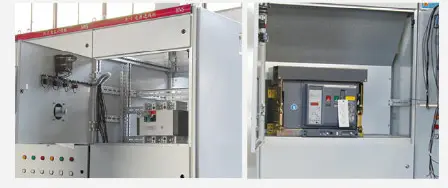

◆ पॉवर डिस्ट्रीब्यूशन सेंटर (पीसी)

(१) पीसी कॅबिनेट तीन कंपार्टमेंट्समध्ये विभागले गेले आहे; क्षैतिज बस कंपार्टमेंट: कॅबिनेटच्या मागील बाजूस; फंक्शनल युनिट कंपार्टमेंट: कॅबिनेटच्या पुढच्या वरच्या भागावर किंवा कॅबिनेटच्या पुढच्या डाव्या बाजूला;

(२) विभाजन उपाय: क्षैतिज बस डिब्बे आणि फंक्शनल युनिट कंपार्टमेंट स्टील प्लेट्सद्वारे विभक्त केले गेले आहेत. कंट्रोल लूप कंपार्टमेंट फंक्शनल युनिट कंपार्टमेंटपासून फ्लेम-रिटर्डंट पॉलीफेनिलीन इथर प्लास्टिक कव्हरद्वारे विभक्त केले जाते.

()) कॅबिनेटमध्ये स्थापित फ्रेम सर्किट ब्रेकर बंद राज्यात कॅबिनेटच्या बाहेर व्यक्तिचलितपणे ऑपरेट केला जाऊ शकतो. सर्किट ब्रेकरच्या सुरुवातीच्या आणि बंद होण्याच्या स्थितीचे निरीक्षण करा आणि सर्किट ब्रेकर चाचणी स्थितीत आहे की ऑपरेटिंग यंत्रणा आणि दरवाजा यांच्यातील स्थिती संबंधानुसार कार्यरत स्थितीत आहे की नाही याचा न्याय करा.

()) मुख्य सर्किट आणि सहाय्यक सर्किट दरम्यान एक पृथक्करण रचना तयार केली गेली आहे. मीटर, सिग्नल लाइट्स आणि बटणे असलेले सहाय्यक इलेक्ट्रिकल युनिट्स प्लास्टिक बोर्डवर सर्व स्थापित केले आहेत आणि फ्लेम-रिटर्डंट पॉलीयुरेथेन फोम प्लास्टिकपासून बनविलेले कव्हर बोर्डच्या मागे असलेल्या मुख्य सर्किटपासून विभक्त केले आहे.

◆ पुल-आउट मोटर नियंत्रण केंद्र आणि लहान चालू उर्जा वितरण केंद्र (एमसीसी)

ड्रॉवर-प्रकार एमसीसी कॅबिनेट तीन कंपार्टमेंट्समध्ये विभागले गेले आहे, म्हणजे, कॅबिनेटच्या मागे क्षैतिज बस डब्यात, कॅबिनेटच्या पुढील बाजूस डावीकडील कार्यात्मक युनिट कंपार्टमेंट आणि कॅबिनेटच्या समोर उजवीकडे केबल कंपार्टमेंट. क्षैतिज बस डिब्बे आणि फंक्शनल युनिट कंपार्टमेंट फ्लेम-रिटर्डंट फोम्ड प्लास्टिकपासून बनविलेले फंक्शनल बोर्डद्वारे विभक्त केले गेले आहे आणि केबल कंपार्टमेंट क्षैतिज बसच्या डिब्बेपासून आणि स्टील प्लेट्सद्वारे फंक्शनल युनिट कंपार्टमेंटपासून विभक्त केले जाते. एमसीसीआय मोटर कंट्रोल सेंटर) ड्रॉवर खालील पाच प्रकारांमध्ये विभागले गेले आहेत: 8 ई/4: उंची 200 × रुंदी 150 × खोली 400 मिमी. 8 ई/2: उंची 200 × रुंदी 300 एक्स खोली 400 मिमी. 8 ई: उंची 200 × रुंदी 600 × खोली 400 मिमी. 16 ई: उंची 400 × रुंदी 600 × खोली 400 मिमी. 24 ई: उंची 600 × रुंदी 600 × खोली 400 मिमी.

Our मागील आउटलेट स्विच कॅबिनेट रचना

स्विच कॅबिनेटची व्यवस्था रुंदी कमी करण्यासाठी, स्विच कॅबिनेटची मुख्य बस स्विच कॅबिनेटच्या शीर्षस्थानी क्षैतिजरित्या स्थापित केली गेली आहे आणि कॅबिनेटचा मागील भाग एक केबल रूम आहे, जेथे इनकमिंग आणि आउटगोइंग केबल्स कनेक्ट आहेत. स्विच कॅबिनेटचा पुढील भाग डिव्हाइस रूम आहे, जेथे स्विचगियरची फंक्शनल युनिट्स स्थापित केली आहेत. या प्रणालीमध्ये, स्विच कॅबिनेटच्या बाजूला केबल रूम मागील कॅबिनेटमध्ये हलविली गेली आहे, ज्यामुळे सबस्टेशनच्या स्पेस लेआउटची आवश्यकता पूर्ण करण्यासाठी स्विच कॅबिनेटची व्यवस्था रुंदी मोठ्या प्रमाणात कमी होते.

फीडर कॅबिनेट 600 मिमी रुंद आणि 1000/1200 मिमी खोल आहे, शीर्षस्थानी स्वतंत्र मुख्य बस रूम आहे, जी डिव्हाइस रूमपासून वेगळी आहे. फ्रंट डिव्हाइस चेंबरची प्रभावी स्थापना उंची 72e (ई = 25 मिमी) आहे, जी कॉम्पॅक्ट स्ट्रक्चर आणि लवचिक युनिट कॉन्फिगरेशनसह स्विच कॅबिनेटच्या इन्स्टॉलेशन स्पेसचा पूर्ण वापर करून मल्टीफंक्शनल बोर्डद्वारे मागील केबल चेंबरपासून विभक्त केली गेली आहे. मागील बाजूस केबल रूममध्ये एक दरवाजा आहे, जो स्थापना आणि देखभालसाठी सोयीस्कर आहे. येणार्‍या कॅबिनेटची रुंदी येणार्‍या युनिटच्या फ्रेम वर्तमानानुसार निश्चित केली जाते. शिफारस केलेली रुंदी 400/600/800/1000 मिमी आहे आणि कॅबिनेटची खोली 1000 मिमी आहे.

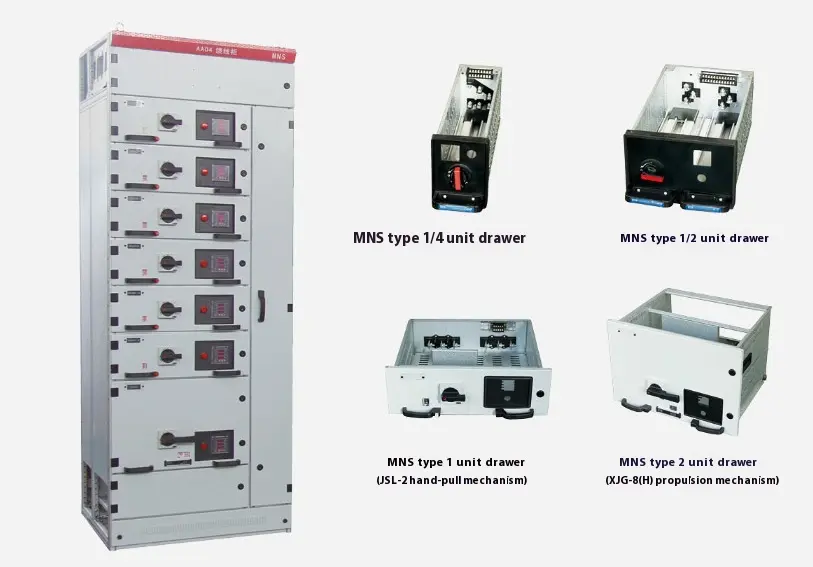

● ड्रॉवर प्रकार

(1) 8E/4: 8 ई उंचीच्या जागेत 4 ड्रॉवर युनिट्स एकत्र करा.

(२) .8e/2: 8 ई उंचीच्या जागेत 2 ड्रॉवर युनिट एकत्र करा.

()) E ई: e ई उंचीच्या जागेत ड्रॉवर युनिट एकत्र करा.

()) १E ई: १E ई (400 मिमी) उंचीवर ड्रॉवर युनिट एकत्र करा.

(5) 24 ई: 24E (600 मिमी) उंचीवर ड्रॉवर युनिट एकत्र करा. कॅबिनेटमध्ये पाच प्रकारचे ड्रॉवर युनिट एकट्याने एकत्र केले जाऊ शकतात आणि मिश्रित असेंब्लीसाठी देखील वापरले जाऊ शकतात. एकल असेंब्लीसाठी कॅबिनेटमध्ये सामावून घेता येणा dre ्या ड्रॉवर युनिट्सच्या जास्तीत जास्त संख्येसाठी खालील सारणी पहा.

Drounds ड्रॉरचे इलेक्ट्रिकल आणि मेकॅनिकल इंटरलॉकिंग

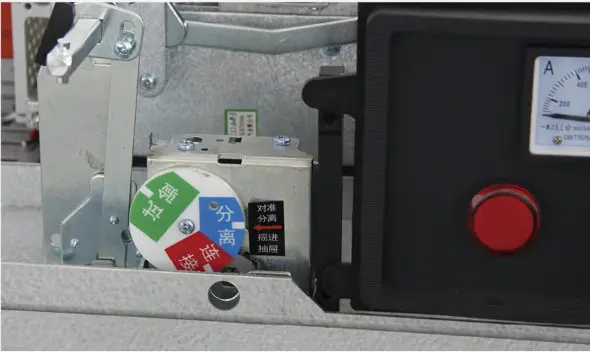

ड्रॉवर युनिटमध्ये एक विश्वासार्ह यांत्रिक इंटरलॉकिंग स्थिती आहे, जी ऑपरेटिंग हँडलद्वारे नियंत्रित केली जाते आणि स्पष्ट आणि अचूक बंद, चाचणी, रेखांकन आणि अलगाव स्थिती आहे. ऑपरेटिंग यंत्रणेच्या कार्यासाठी आकृती पहा. सुरक्षिततेची खबरदारी मजबूत करण्यासाठी, ऑपरेटिंग हँडल स्थित झाल्यानंतर पॅडलॉक्स जोडले जाऊ शकतात आणि डाव्या आकृतीमध्ये दर्शविल्याप्रमाणे, तीन पर्यंत लॉक जोडले जाऊ शकतात. ड्रॉवर युनिट चालू झाल्यानंतर, ते आकृती 4 आणि आकृती 5 मध्ये सूचीबद्ध ऑपरेशन फंक्शन आणि स्थितीनुसार कठोरपणे कार्य करणे आवश्यक आहे, अन्यथा ते स्ट्रक्चरल भागांना सहजपणे नुकसान करेल, म्हणून कृपया ते वापरताना लक्ष द्या.

E 8e/4 आणि 8e/2 स्विच फंक्शन ऑपरेट करा

◆ 8 आणि 16e, 24e स्विच फंक्शन ऑपरेट करा

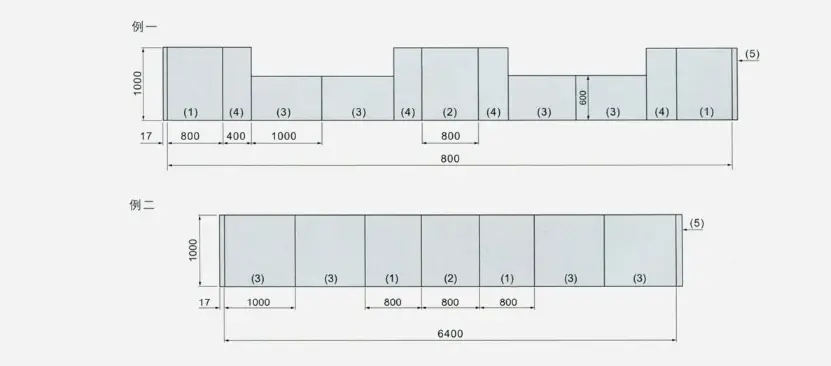

Conment कॉम्बिनेशन मोडचे योजनाबद्ध आकृती

● स्थापना, वापर आणि देखभाल

1. जेव्हा डिव्हाइस गंतव्यस्थानावर येते तेव्हा प्रथम पॅकिंग बॉक्स पूर्ण आहे की नाही ते तपासा. डिव्हाइस त्वरित स्थापित केलेले नसल्यास ते कोरड्या आणि स्वच्छ ठिकाणी संग्रहित केले जावे.

2. डिव्हाइस भिंतीपासून दूर स्थापित करण्याची शिफारस केली जाते किंवा ती भिंतीच्या विरूद्ध स्थापित केली जाऊ शकते. इन्स्टॉलेशन फाउंडेशन प्लेन सपाट असावे आणि फाउंडेशन चॅनेल स्टीलची क्षैतिज त्रुटी 1/1000 आहे आणि एकूण लांबीचे विचलन 3 मिमी आहे ..

3. सर्व प्रवाहकीय भागांच्या बोल्ट फिक्सिंगसाठी ग्रेड 8.8 आणि तणाव वॉशर वापरण्याची शिफारस केली जाते आणि शिफारस केलेले कडक टॉर्क खालील सारणीमध्ये दर्शविले आहे:

4. केबल हेड म्यान आणि एमसीसी स्कीम अ‍ॅक्सेसरीजद्वारे पुरविल्या जाणार्‍या दुय्यम सर्किटसाठी काही तांबे कनेक्टर. (तांबे जोडांच्या कोल्ड प्रेसिंग प्रक्रियेशी जुळवून घेण्यासाठी, दुय्यम केबल्ससाठी मल्टी-कोर लवचिक तारांची शिफारस केली जाते).

5. केबल कनेक्ट केल्यानंतर, लहान प्राण्यांना कॅबिनेटमध्ये रेंगाळण्यापासून आणि शॉर्ट सर्किट अपघात होण्यापासून रोखण्यासाठी डिव्हाइसचा तळाशी बंद केला पाहिजे.

6. स्थापना किंवा समायोजनानंतर, कार्यान्वित करण्यापूर्वी, खालील तपासणी आणि चाचण्या आवश्यक आहेत:

Device डिव्हाइसमध्ये स्थापित विद्युत उपकरणे आणि नियंत्रण वायरिंग फॅक्टरी रेखांकनांच्या आवश्यकता पूर्ण करतात की नाही ते तपासा.

Rep विविध स्विचेसचे मॅन्युअल ऑपरेशन असामान्यता किंवा जाम न करता लवचिक असेल.

Mechan मेकॅनिकल इंटरलॉकिंग यंत्रणा आणि इलेक्ट्रिक इंटरलॉकिंग डिव्हाइसची क्रिया योग्य आणि विश्वासार्ह आहे की नाही ते तपासा, ज्याने सिस्टम आवश्यकता पूर्ण केल्या पाहिजेत.

Main मुख्य सर्किट आणि कंट्रोल सर्किटचा इन्सुलेशन प्रतिकार निर्दिष्ट आवश्यकता पूर्ण करतो की नाही ते तपासा.

The डिव्हाइसमध्ये स्थापित केलेली विद्युत उपकरणे चांगली संपर्कात आहेत की नाही ते तपासा आणि विद्युत उपकरणाची स्वतःची तांत्रिक आवश्यकता पूर्ण करते.

The डिव्हाइसमध्ये काही परदेशी बाब आहे की नाही आणि विविध भागांचे माउंटिंग स्क्रू सैल आहेत की नाही ते तपासा.

Cul पुल-आउट एमसीसीसाठी ऑपरेटिंग सूचना:

(१) ड्रॉवरच्या तळाशी मार्गदर्शकामध्ये योग्यरित्या प्रवेश केल्यावरच ते कॅबिनेटमध्ये ढकलले जाऊ शकते, अन्यथा ड्रॉवर खराब होईल किंवा बाहेर काढले जाऊ शकत नाही.

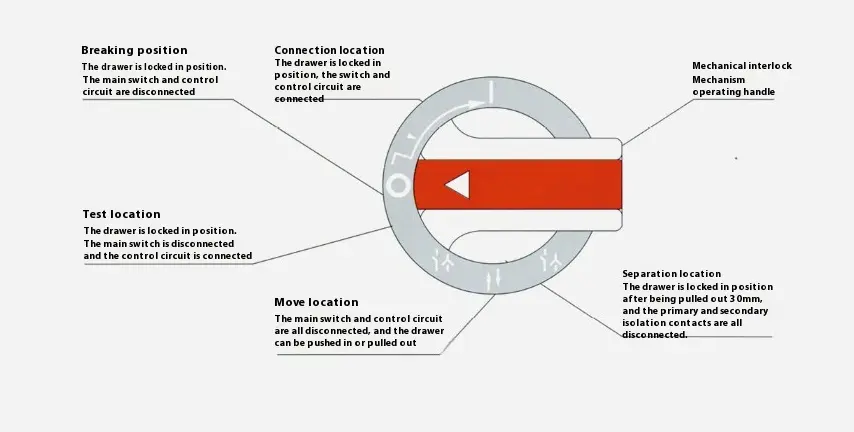

(२) 8E/4 आणि 8E/2 ड्रॉर्सच्या पॅनेलवरील चिन्हे आणि कार्यांसाठी आकृती 4 पहा. आकृतीमधील ब्रेकिंग स्थिती "ओ" पासून कार्यरत स्थिती "I" पर्यंत बाण दर्शवितो की ऑपरेटिंग हँडल प्रथम मध्ये ढकलले जावे आणि नंतर "ओ" वरून "मी" वर फिरवावे. परत येताना, त्यास ढकलण्याची आवश्यकता नाही, फक्त "मी" हँडल "ओ" वर वळवा आणि हँडल सोडल्यानंतर.

()) 8E-24E ड्रॉवर पॅनेलवरील चिन्हे आणि कार्यांसाठी आकृती 5 पहा. जेव्हा हँडल कार्यरत स्थितीत पोहोचते, तेव्हा यंत्रणा मुख्य स्विचवर मेकॅनिकल लॉक सोडते आणि नंतर मुख्य स्विच बंद आणि उघडला जाऊ शकतो. तथापि, जेव्हा मुख्य स्विच बंद होते, तेव्हा इंटरलॉकिंग यंत्रणेचे हँडल ऑपरेट केले जाऊ शकत नाही. खालच्या उजव्या कोप in ्यात दारावर एक लहान प्लास्टिकचे कव्हर आहे जे चिन्हाची पूर्तता करते, जे दाराची अनलॉकिंग यंत्रणा आहे. ऑपरेशन प्रक्रिया खालीलप्रमाणे आहे: जेव्हा ड्रॉवर कार्यरत स्थितीत असेल, जर आपल्याला दरवाजा उघडायचा असेल तर प्रथम लहान कव्हर बाहेर काढा, नंतर स्क्रू ड्रायव्हरला छिद्रात घाला आणि दरवाजा उघडण्यासाठी खाली लॅच हलवा. दरवाजा उघडल्यानंतर लहान प्लास्टिकचे कव्हर कव्हर करण्याचे सुनिश्चित करा, अन्यथा मूळ संरक्षण पातळी नष्ट होईल.

Devices डिव्हाइसची वाहतूक आणि साठवण

▶ डिव्हाइसला टिपण्याची परवानगी नाही आणि गंभीर कंपने सहन करावा लागला नाही.

Un अनपॅकिंगनंतर डिव्हाइस उचलताना ट्रान्सपोर्टेशन एंगल प्लेट वापरली जावी आणि दोन स्टीलच्या तारा आणि दो op ्यांचा समावेश कोन ≤1200 असावा. जर फोर्कलिफ्ट ट्रक, रोलर किंवा क्रोबार वापरला गेला असेल तर त्यास थेट डिव्हाइसच्या अंडरफ्रेमवर करण्यास परवानगी नाही.

The जेव्हा डिव्हाइस ठिकाणी स्थापित केले जाते, आपण थोड्या अंतरावर स्थिती हलवू इच्छित असल्यास, आपण त्यास चेसिसच्या चार कोप at ्यावर प्रेम करू शकता.

Device इलेक्ट्रिकल उत्पादने आणि भाग डिव्हाइसमध्ये इच्छेनुसार वेगळे करण्याची परवानगी नाही.

The पावसाने ओले होण्यापासून रोखले पाहिजे आणि सभोवतालचे तापमान या नमुन्याच्या संबंधित तरतुदीनुसार असले पाहिजे.

Products उत्पादनांची पूर्णता

एमएनएस प्रकार लो व्होल्टेज उर्जा वितरण कॅबिनेट पॅकिंग यादी, उत्पादन प्रमाणपत्र, उत्पादन सूचना मॅन्युअल आणि आवश्यक रेखांकनांसह जोडलेले आहे आणि सहाय्यक सूचीनुसार प्रदान केलेले दरवाजा की आणि सुटे भाग जोडलेले आहेत.
