कमी व्होल्टेज पूर्ण संच

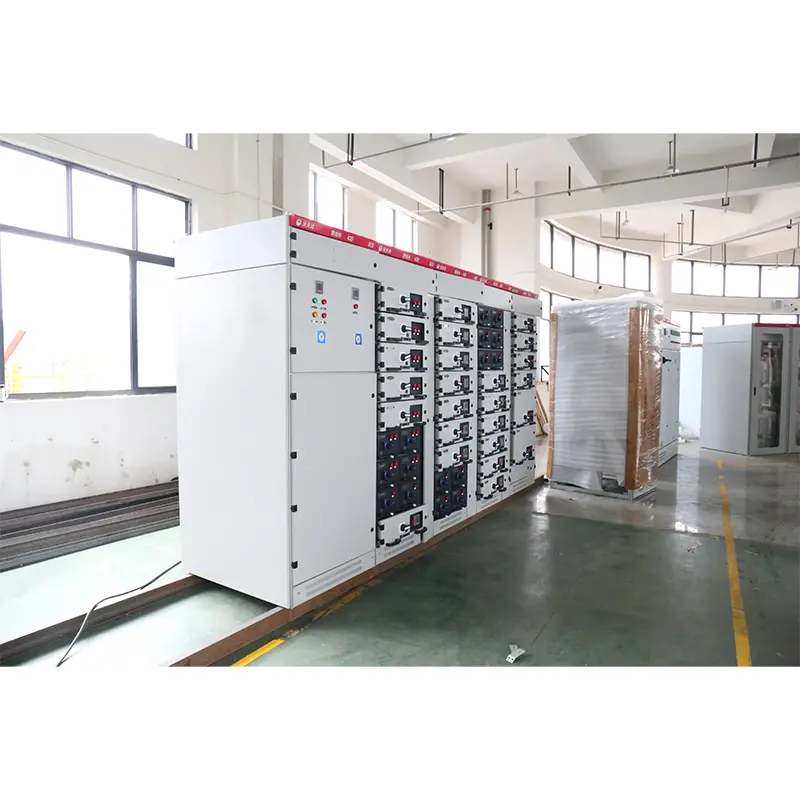

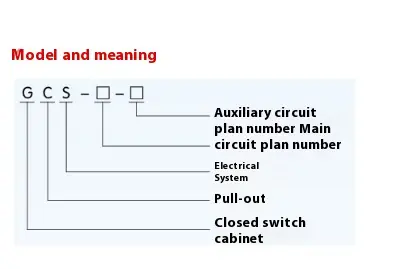

● मॉडेल अर्थ

● मूलभूत पॅरामीटर्स

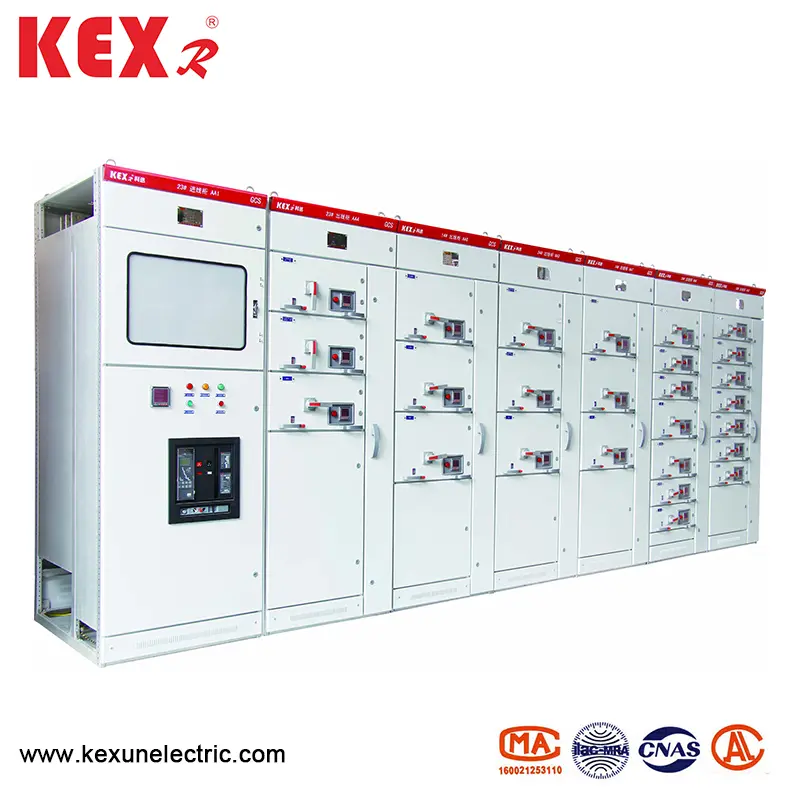

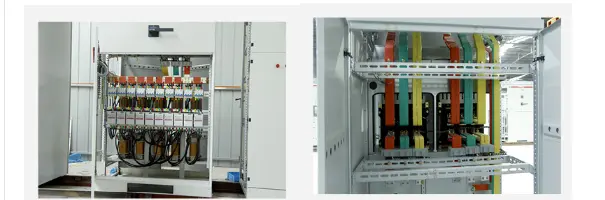

● मुख्य रचना

G जीसीएस प्रकाराची मुख्य फ्रेम लो व्होल्टेज पूर्ण सेट 8 एमएफ प्रकार ओपन सेक्शन स्टीलचा अवलंब करते आणि स्टीलच्या दोन बाजूंनी अनुक्रमे 20 मिमी आणि 100 मिमी आणि ① .2 .२ मिमीच्या मॉड्यूलससह स्थापना छिद्र आहेत, म्हणून अंतर्गत स्थापना लवचिक आणि सोयीस्कर आहे.

Users मुख्य फ्रेम दोन असेंब्ली फॉर्ममध्ये डिझाइन केलेले आहे, म्हणजेच, पूर्णपणे एकत्रित केलेली रचना आणि अंशतः वेल्डेड स्ट्रक्चर (साइड फ्रेम आणि क्रॉस बीम) वापरकर्त्यांसाठी निवडण्यासाठी.

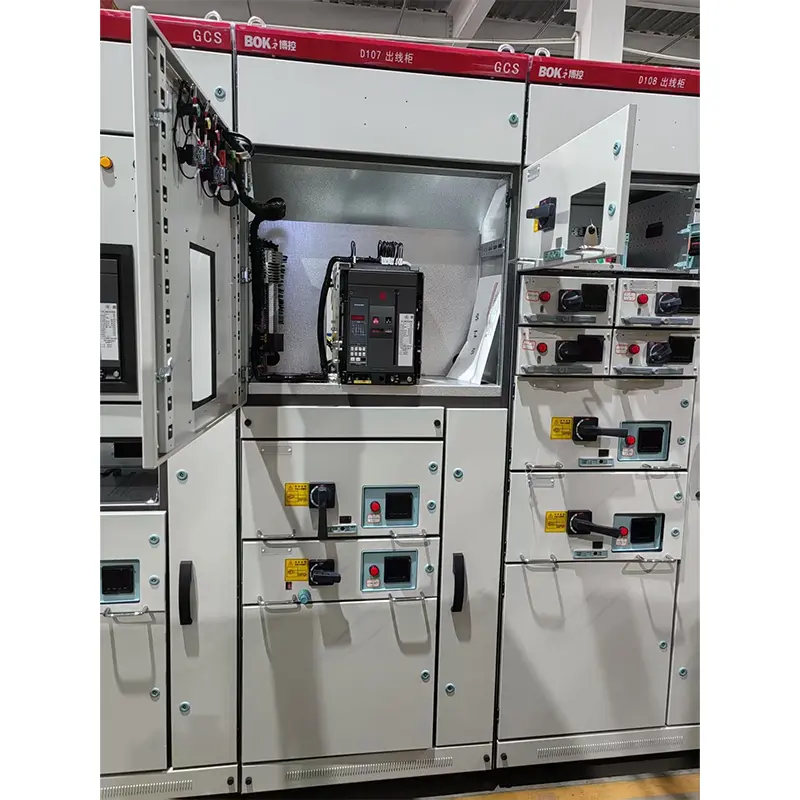

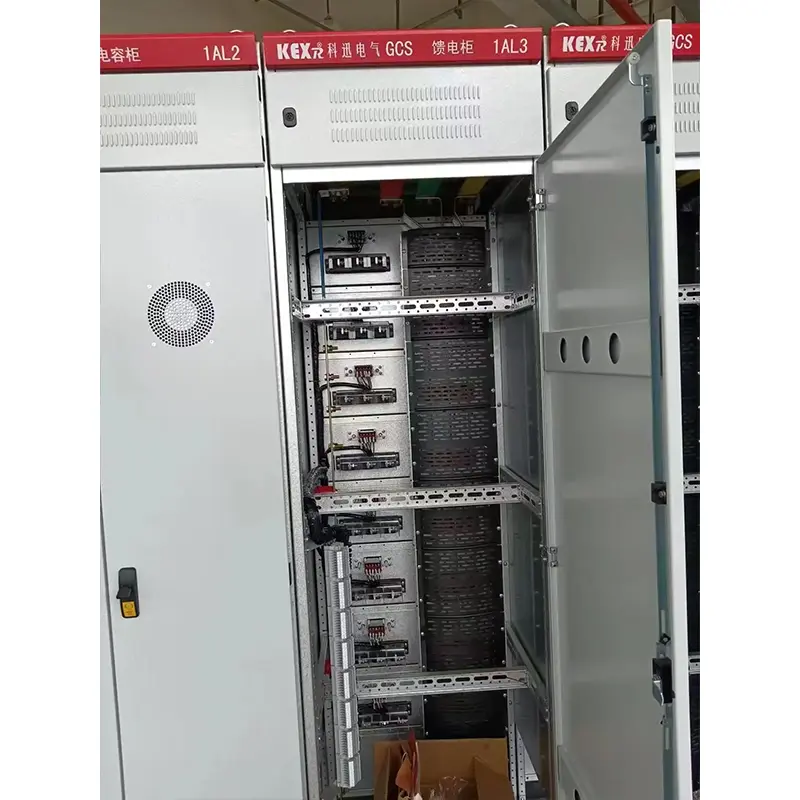

The डिव्हाइसची प्रत्येक फंक्शनल रूम एकमेकांपासून वेगळी आहे आणि त्याचे कंपार्टमेंट्स फंक्शनल युनिट रूम, बस रूम आणि केबल रूममध्ये विभागले गेले आहेत. प्रत्येक चेंबरची कार्ये तुलनेने स्वतंत्र आहेत.

The क्षैतिज मुख्य बस कॅबिनेटच्या मागे क्षैतिजरित्या व्यवस्था केली गेली आहे, जी डिव्हाइसच्या मुख्य सर्किटमध्ये उच्च शॉर्ट-सर्किट सामर्थ्य बनवण्यासाठी मूलभूत उपाय आहे.

Cable केबल कंपार्टमेंटची रचना केबल्स वर आणि खाली जाणे खूप सोयीस्कर करते.

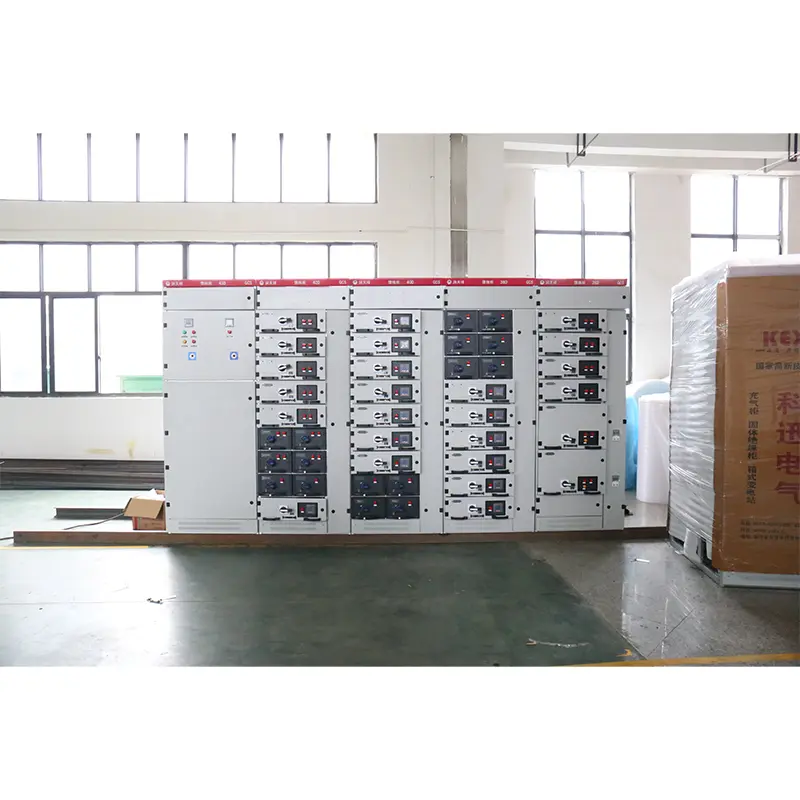

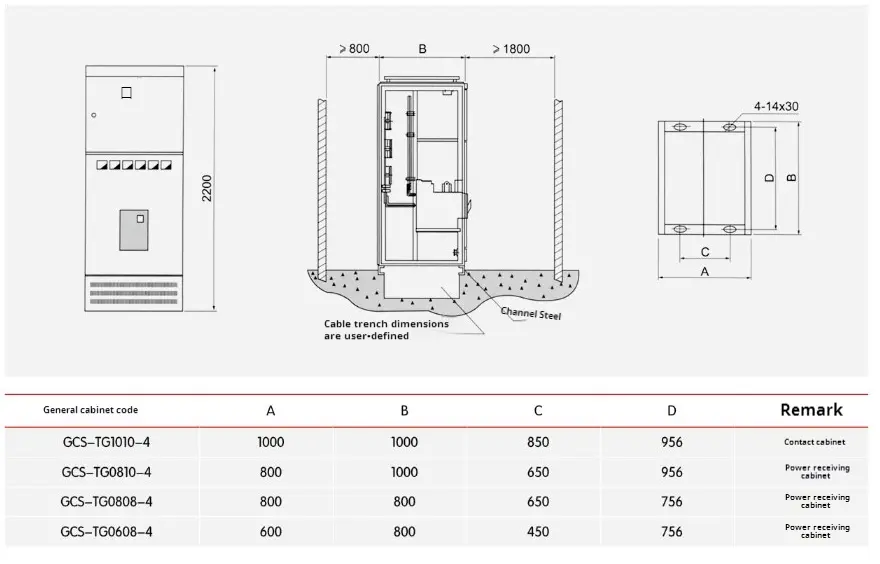

The डिव्हाइसच्या सामान्य कॅबिनेटची आकार मालिका (खालील सारणी पहा):

G जीसीएस प्रकाराची स्थापना आणि वापर कमी व्होल्टेज पूर्ण संच

The उत्पादने प्राप्त झालेल्या ठिकाणी आल्यानंतर त्यांनी प्रथम पॅकेजिंग अखंड आहे की नाही हे तपासले पाहिजे. जर समस्या आढळल्या तर त्यांनी व्यवसायाची नोंद तयार करण्यासाठी, एकत्रित कारणे एकत्रित करण्यासाठी, व्हिसा बनविण्यासाठी आणि त्यानंतरचा सामना करण्यासाठी कराराच्या संबंधित विभागांना त्वरित सूचित केले पाहिजे. जे त्वरित स्थापित केले जात नाहीत अशा उत्पादनांसाठी, त्यांना योग्य ठिकाणी ठेवले पाहिजे आणि सामान्य वापराच्या परिस्थितीनुसार आणि विद्युत उपकरणांसाठी तात्पुरत्या स्टोरेज रेग्युलेशनच्या आवश्यकतेनुसार योग्यरित्या ठेवले पाहिजे. 1. उत्पादन स्थापनेच्या स्कीमॅटिक डायग्रामनुसार (संलग्न आकृती पहा) उत्पादन स्थापित केले जाईल. जेव्हा बोल्ट फिक्सिंग पद्धत स्वीकारली जाते तेव्हा फाउंडेशन चॅनेल स्टील आणि बोल्ट वापरकर्त्याद्वारे प्रदान केले जातील. जेव्हा मुख्य बस कनेक्ट केली जाते, जर वाहतूक, स्टोरेज आणि इतर कारणांमुळे पृष्ठभाग असमान असेल तर ते कनेक्शन आणि फास्टनिंग करण्यापूर्वी समतल केले पाहिजे.

The जेव्हा डिव्हाइस स्वतंत्रपणे किंवा स्तंभांमध्ये स्थापित केले जातात, तेव्हा त्यांची उभ्यापणा, कॅबिनेटच्या पृष्ठभागाची असमानता आणि कॅबिनेटमधील अंतरांचे विचलन खालील सारणीमधील आवश्यकता पूर्ण करेल.

GS जीसीएस प्रकारानंतर कमी व्होल्टेज पूर्ण संच नंतर तपासणी आणि तपासणी

स्थापना आणि ऑपरेशन करण्यापूर्वी

(१) कॅबिनेटचे वरचे पेंट किंवा इतर कव्हरिंग मटेरियल (जसे की प्लास्टिक फवारणी) खराब झाले आहेत की नाही आणि कॅबिनेट कोरडे व स्वच्छ आहे की नाही ते तपासा.

(२) विद्युत घटकांची ऑपरेटिंग यंत्रणा लवचिक आहे की नाही आणि तेथे कोणतेही जामिंग किंवा जास्त ऑपरेटिंग फोर्स असू नये.

()) मुख्य विद्युत उपकरणांच्या मुख्य आणि सहाय्यक संपर्कांचे ऑन-ऑफ विश्वासार्ह आणि अचूक आहे की नाही.

()) ड्रॉवर किंवा ड्रॉआउट यंत्रणा लवचिक आणि हलकी असावी, जामिंग आणि टक्कर न घेता.

()) ड्रॉवर किंवा ड्रॉआउट स्ट्रक्चरच्या जंगम आणि स्थिर संपर्कांच्या मध्य रेषा सुसंगत असाव्यात आणि संपर्क जवळच्या संपर्कात असावेत. मुख्य आणि सहाय्यक संपर्कांच्या अंतर्भूत खोलीने आवश्यकता पूर्ण केल्या पाहिजेत. मेकॅनिकल इंटरलॉकिंग किंवा इलेक्ट्रिकल: प्रतिसाद क्रिया योग्य आहे आणि लॉकिंग किंवा रीलिझ विश्वसनीय असावे.

()) समान आकाराचे ड्रॉर्स जामिंग आणि टक्कर न घेता सोयीस्करपणे अदलाबदल करण्यायोग्य असतील.

()) ड्रॉवर आणि कॅबिनेट दरम्यान ग्राउंडिंग संपर्क जवळच्या संपर्कात असावा. जेव्हा ड्रॉवर ढकलले जाते, तेव्हा मुख्य संपर्कापूर्वी ड्रॉवरच्या ग्राउंडिंग संपर्काशी संपर्क साधला जातो आणि जेव्हा तो बाहेर काढला जातो तेव्हा मुख्य संपर्कानंतर ग्राउंडिंग संपर्क डिस्कनेक्ट होतो.

()) इन्स्ट्रुमेंटचे कॅलिब्रेशन, ट्रान्सफॉर्मरचे परिवर्तन प्रमाण आणि ध्रुवपणा योग्य असेल.

()) फ्यूज कोअर स्पेसिफिकेशनने अभियांत्रिकी डिझाइनची आवश्यकता पूर्ण केली पाहिजे.

(१०) संरक्षणाचे रेटिंग आणि सेटिंग योग्य आणि विश्वासार्ह असेल.

(११) इन्सुलेशन रेझिस्टन्स व्हॅल्यू मोजण्यासाठी 1000 व्ही मेगोहमीटर वापरा 1Mω पेक्षा कमी नाही.

(१२) प्रत्येक बसबारचे कनेक्शन चांगले असेल आणि इन्सुलेशन सपोर्ट, इन्स्टॉलेशन पार्ट्स आणि इतर सामानाची स्थापना दृढ आणि विश्वासार्ह असेल.

G जीसीएस प्रकार कमी व्होल्टेज पूर्ण संचाची खबरदारी वापरा

▶ डिव्हाइस एक कमी व्होल्टेज पूर्ण संच आहे जो भिंतीच्या विरूद्ध स्थापित केलेला नाही, समोरून चालविला जातो आणि दोन्ही बाजूंनी देखभाल केला जातो. ऑपरेशन, तपासणी आणि देखभाल यासाठी केवळ पात्र व्यावसायिक देखभाल चॅनेल आणि कॅबिनेट दरवाजामध्ये प्रवेश करू शकतात किंवा उघडू शकतात.

▶ एअर स्विच आणि मोल्डेड केस सर्किट ब्रेकर्स बर्‍याच वेळा विभक्त आणि बंद केले गेले आहेत, विशेषत: शॉर्ट सर्किट वेगळे आणि बंद झाल्यानंतर, ज्यामुळे स्थानिक संपर्क बर्न्स होतील आणि कार्बन पदार्थ तयार होतील, ज्यामुळे संपर्क प्रतिकार वाढेल. म्हणूनच, सर्किट ब्रेकरच्या इंस्ट्रक्शन मॅन्युअलमध्ये त्यांची देखभाल आणि दुरुस्ती केली पाहिजे.

Entention स्थापना आणि देखभाल नंतर, डिव्हाइसचे चांगले कार्यशील विभक्तता सुनिश्चित करण्यासाठी आणि दोष वाढविण्यापासून प्रतिबंधित करण्यासाठी कंपार्टमेंट्स आणि फंक्शनल युनिट्समधील अलगाव काटेकोरपणे तपासणे आवश्यक आहे.

● उत्पादन पॅकेज

पुरवठा करताना निर्माता खालील दस्तऐवज आणि उपकरणे प्रदान करेल:

▶ डिव्हाइस सूची

▶ उत्पादन प्रमाणपत्र

Use वापरासाठी सूचना

▶ फॅक्टरी चाचणी अहवाल

▶ संबंधित विद्युत रेखांकन

Contract कॅबिनेटच्या दरवाजाच्या चाव्या, ऑपरेटिंग हँडल्स आणि स्पेअर पार्ट्स कॉन्ट्रॅक्टमध्ये निर्दिष्ट.

Componel मुख्य घटकांच्या स्थापनेच्या सूचना

Surctions सूचना ऑर्डर करणे

जीसीएस प्रकाराच्या ऑर्डर कॉन्ट्रॅक्टमध्ये लो व्होल्टेज पूर्ण संचामध्ये खालील सामग्री आहे:

Product उत्पादनाच्या पूर्ण मॉडेलमध्ये मुख्य सर्किट योजना क्रमांक आणि सहाय्यक सर्किट योजना क्रमांक समाविष्ट आहे.

▶ मुख्य सर्किट सिस्टम कॉम्बिनेशन सीक्वेन्स डायग्राम

Ux ऑक्सिलरी सर्किटचे इलेक्ट्रिकल स्कीमॅटिक आकृती

Cabinet कॅबिनेटमधील घटकांची यादी

Vil सर्किटमध्ये व्होल्टेज, चालू आणि वेळ यासारख्या पॅरामीटर्स सेट करणे.

The उत्पादनाच्या सामान्य वापराशी विसंगत इतर विशेष सारण्या.
