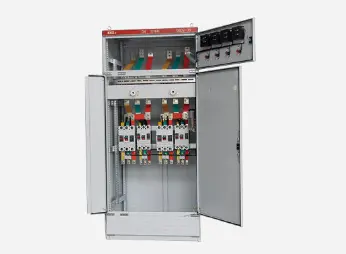

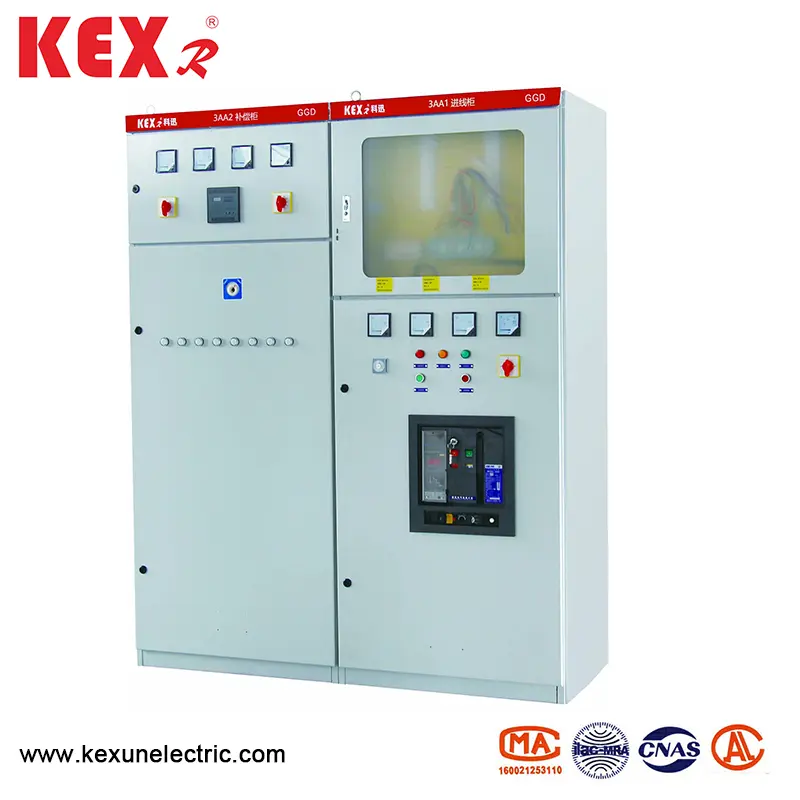

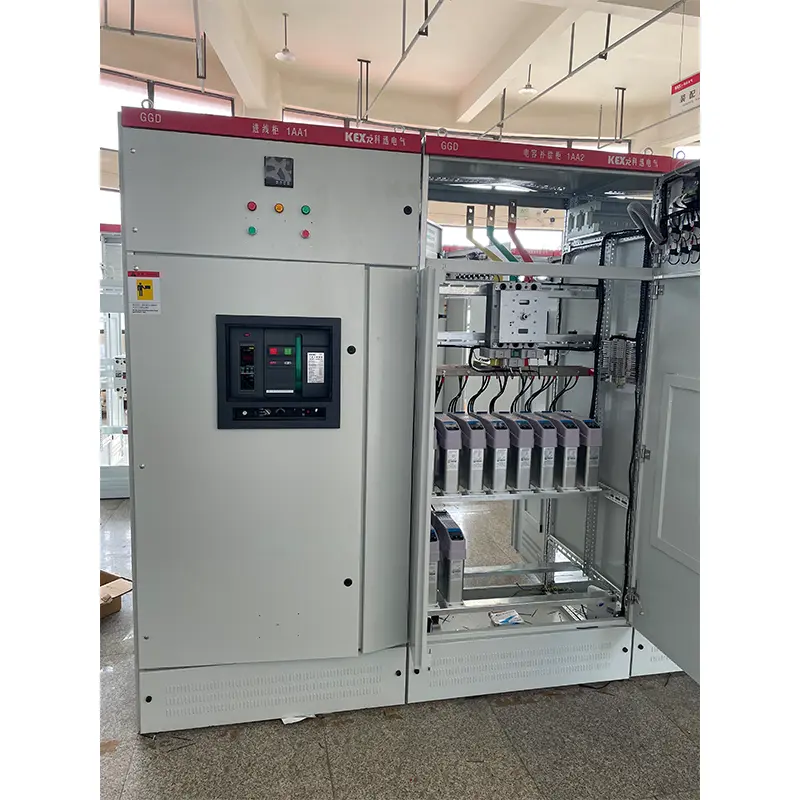

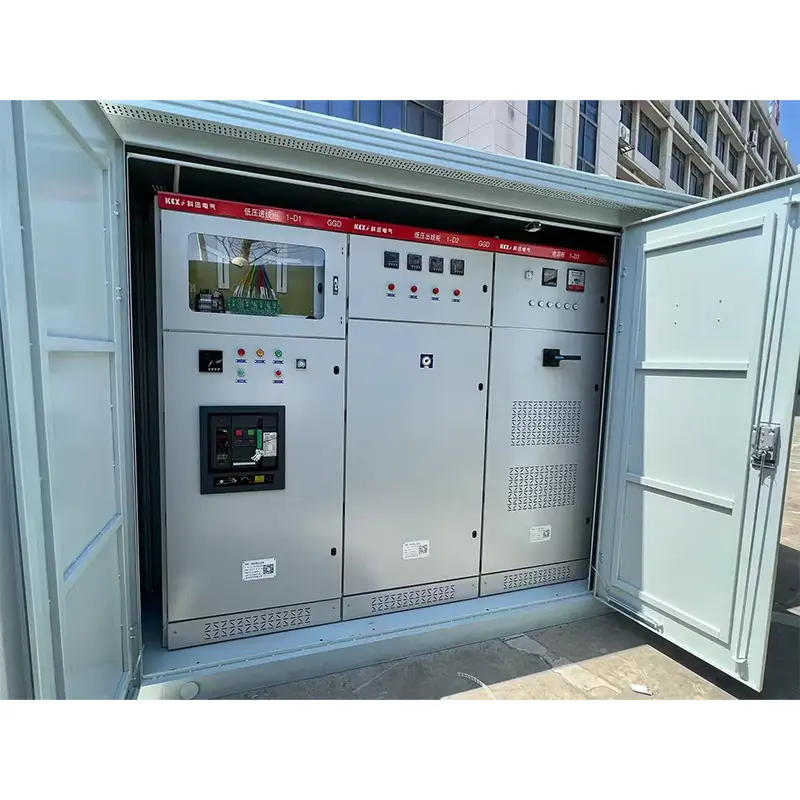

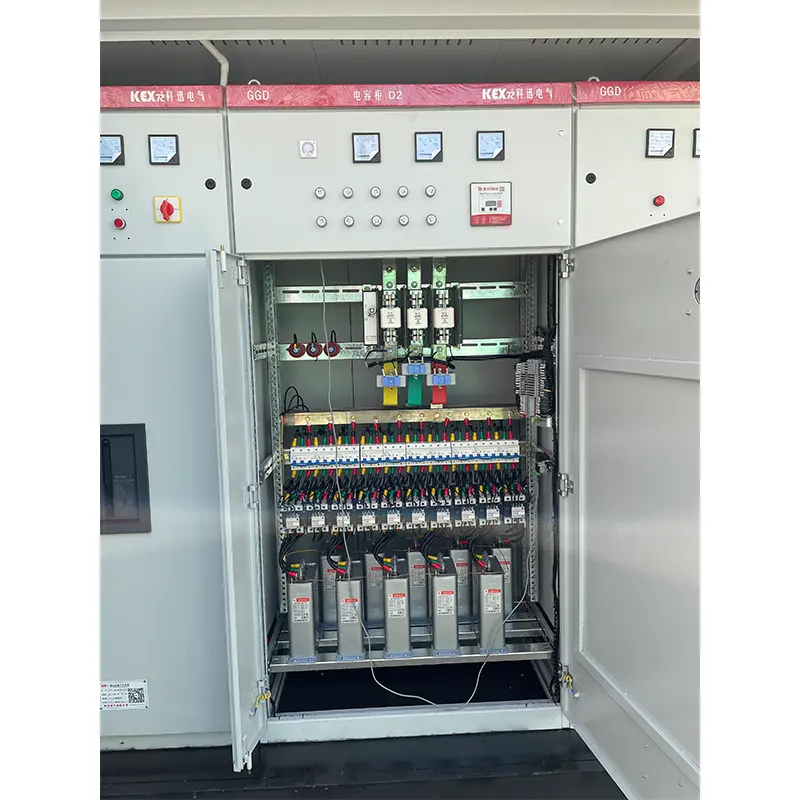

एसी लो व्होल्टेज वितरण स्विचगियर

G जीजीडी प्रकार एसी कमी व्होल्टेज वितरण स्विचगियरचा वापर करून

Em सभोवतालचे हवेचे तापमान +40 ℃ पेक्षा जास्त किंवा -5 than पेक्षा कमी नसावे आणि 24 एच मधील सरासरी तापमान +35 ℃ पेक्षा जास्त नसेल.

Inder घरातील स्थापना आणि वापराच्या जागेची उंची 2000 मीटरपेक्षा जास्त नसावी;

Are आसपासच्या हवेची सापेक्ष आर्द्रता +40 of च्या सर्वाधिक तापमानात 50% पेक्षा जास्त नसावी आणि कमी तापमानात मोठ्या सापेक्ष तापमानास परवानगी दिली जावी (उदाहरणार्थ, 90% +20 ℃) ​​तापमानात बदलांमुळे अधूनमधून संशयास्पद दवाचा प्रभाव उद्भवू शकतो;

The उपकरणे स्थापित केली जातात तेव्हा उभ्या विमानाचा कल 5 पेक्षा जास्त नसावा:

Highered उपकरणे ज्या ठिकाणी हिंसक कंप आणि प्रभाव नसतात अशा ठिकाणी स्थापित केली जातील आणि जेथे विद्युत घटकांना कोरडे करणे पुरेसे नाही;

टीपः जेव्हा वापरकर्त्यांना विशेष आवश्यकता असते तेव्हा ते निर्मात्याशी बोलणी करू शकतात.

● मूलभूत विद्युत पॅरामीटर्स

● डिझाइन वैशिष्ट्य

G जीजीडी प्रकार एसी लो-व्होल्टेज वितरण स्विचगियरचे कॅबिनेट सामान्य कॅबिनेटच्या स्वरूपात आहे आणि फ्रेम 8 एमएफ कोल्ड-फॉर्म्ड स्टीलसह स्थानिक वेल्डिंगद्वारे एकत्र केले जाते. कॅबिनेटची अचूकता आणि गुणवत्ता सुनिश्चित करण्यासाठी फ्रेम पार्ट्स आणि विशेष सहाय्यक भाग नियुक्त केलेल्या स्टील निर्मात्याद्वारे पुरवले जातात. युनिव्हर्सल कॅबिनेटचे घटक मॉड्यूलर तत्त्वानुसार डिझाइन केले आहेत आणि तेथे 20 माउंटिंग होल आहेत. युनिव्हर्सल गुणांक जास्त आहे, जे कारखान्याला पूर्व-उत्पादनाची जाणीव करू शकते, जे केवळ उत्पादन चक्र कमी करत नाही तर कामाची कार्यक्षमता देखील सुधारते.

G जीजीडी प्रकार एसी लो-व्होल्टेज वितरण स्विचगार्टची रचना कॅबिनेटच्या ऑपरेशनमध्ये उष्णता अपव्यय पूर्णपणे मानते. कॅबिनेटच्या वरच्या आणि खालच्या टोकांवर कूलिंग स्लॉटची वेगवेगळी संख्या आहे. जेव्हा कॅबिनेटमधील विद्युत घटक उष्णता निर्माण करतात, तेव्हा गरम हवा उगवते आणि वरच्या स्लॉटद्वारे सोडली जाते, तर थंड हवा सतत खालच्या स्लॉटद्वारे कॅबिनेटमध्ये पुन्हा भरली जाते, जेणेकरून सीलबंद कॅबिनेट थंड होण्याचे उद्दीष्ट साध्य करण्यासाठी तळापासून वरचे नैसर्गिक वायुवीजन नलिका तयार करते.

Modern आधुनिक औद्योगिक उत्पादन मॉडेलिंग डिझाइनच्या आवश्यकतेनुसार, जीजीडी प्रकार एसी लो-व्होल्टेज वितरण स्विचगियर कॅबिनेटचे आकार आणि प्रत्येक भागाच्या विभाग आकाराचे डिझाइन करण्यासाठी गोल्डन सेक्शन रेशोची पद्धत स्वीकारते, ज्यामुळे संपूर्ण कॅबिनेट सुंदर आणि उदार बनते.

Board कपबोर्ड दरवाजा फिरणार्‍या बिजागरांद्वारे फ्रेमशी जोडलेला आहे, जो स्थापना आणि वेगळ्या गोष्टींसाठी सोयीस्कर आहे. दाराच्या हेममध्ये एक गॅबल रबर पट्टी एम्बेड केली जाते. जेव्हा दरवाजा बंद होतो, तेव्हा दरवाजा आणि फ्रेम दरम्यानच्या पट्टीला एक विशिष्ट कॉम्प्रेशन स्ट्रोक असतो, जो दरवाजा थेट कॅबिनेटशी टक्कर होण्यापासून प्रतिबंधित करू शकतो आणि दाराची संरक्षण पातळी सुधारू शकतो.

Ent इलेक्ट्रिकल घटकांसह सुसज्ज इन्स्ट्रुमेंट दरवाजा फ्रेमसह मऊ तांबेच्या तारांच्या एकाधिक स्ट्रँडद्वारे जोडलेला आहे आणि कॅबिनेटमधील इन्स्टॉलेशनचे भाग नॉरल्ड स्क्रूद्वारे फ्रेमसह जोडलेले आहेत, जेणेकरून संपूर्ण कॅबिनेट संपूर्ण ग्राउंडिंग प्रोटेक्शन सिस्टम बनवते.

The कॅबिनेटचा वरचा कोट पॉलिस्टर ऑरेंज बेकिंग पेंटचा बनलेला आहे, ज्यामध्ये मजबूत आसंजन आणि चांगली पोत आहे. संपूर्ण कॅबिनेट उप-प्रकाश टोनमध्ये आहे, जे चमकदार परिणाम टाळते आणि कर्तव्यावर असलेल्या कर्मचार्‍यांसाठी एक आरामदायक व्हिज्युअल वातावरण तयार करते.

The कॅबिनेटचे वरचे कव्हर आवश्यकतेनुसार काढले जाऊ शकते, जे साइटवरील मुख्य बसच्या असेंब्ली आणि समायोजनासाठी सोयीस्कर आहे. कॅबिनेट टॉपचे चार कोपरे उचल आणि शिपिंगसाठी लिफ्टिंग रिंग्जसह सुसज्ज आहेत.

The कॅबिनेटचे संरक्षण पातळी आयपी 30 आहे आणि वापरकर्ते वापर वातावरणाच्या आवश्यकतेनुसार आयपी 20 आणि आयपी 40 दरम्यान देखील निवडू शकतात.

● स्थापना आणि वापरा

उत्पादन प्राप्त झालेल्या ठिकाणी आल्यानंतर, प्रथम पॅकेजिंग अखंड आहे की नाही हे तपासावे आणि समस्या आढळल्यास वेळेत कारणे शोधण्यासाठी संबंधित विभागांना सूचित केले पाहिजे. जे त्वरित स्थापित केले जात नाहीत अशा उत्पादनांसाठी, त्यांना सामान्य वापराच्या परिस्थितीच्या तरतुदीनुसार योग्य ठिकाणी ठेवले पाहिजे.

◆ उत्पादन स्थापना

उत्पादनांची स्थापना स्थापना स्कीमॅटिक डायग्राम (संलग्न आकृती पहा) नुसार केली जाईल आणि मूलभूत चॅनेल स्टील आणि बोल्ट वापरकर्त्यांद्वारे प्रदान केले जातील. जेव्हा मुख्य बस संपूर्ण पंक्तीमध्ये टिन प्लेटिंगसह स्थापित केली जाते, तेव्हा ओव्हरलॅपिंग पृष्ठभागाची दुरुस्ती आणि समतल केली जाईल, स्वच्छ केली जाईल, तटस्थ व्हॅसलीनसह लेपित केली जाईल किंवा इतर उपाययोजना केल्या जातील आणि नंतर बोल्टसह घट्ट बांधले जातील.

Products उत्पादनांची स्थापना नंतर आणि कार्यान्वित होण्यापूर्वी खालील वस्तूंसाठी उत्पादनांची तपासणी आणि चाचणी केली जाईल.

The कॅबिनेटचा वरचा पेंट खाली आला आहे की नाही आणि कॅबिनेट कोरडे व स्वच्छ आहे की नाही ते तपासा.

Ecticle इलेक्ट्रिकल घटकांची ऑपरेटिंग यंत्रणा लवचिक आहे की नाही आणि तेथे कोणतेही जामिंग किंवा अत्यधिक ऑपरेटिंग फोर्स असू नये.

Main मुख्य विद्युत उपकरणांच्या मुख्य आणि सहाय्यक संपर्कांचे ऑन-ऑफ विश्वसनीय आणि अचूक आहे की नाही.

Transment इन्स्ट्रुमेंट इंडिकेशन आणि ट्रान्सफॉर्मरचे गुणोत्तर आणि ध्रुवीयता योग्य आहे की नाही.

Bus बसबार कनेक्शन चांगले आहे की नाही आणि इन्सुलेशन समर्थन देते की नाही, माउंटिंग पार्ट्स आणि अ‍ॅक्सेसरीज दृढ आणि विश्वासार्हपणे स्थापित केले आहेत.

Ouc सहायक संपर्क आवश्यकतेची पूर्तता करतो की नाही, फ्यूजचे फ्यूज कोर तपशील योग्य आहे की नाही, रिलेचे सेटिंग मूल्य डिझाइन आवश्यकता पूर्ण करते की नाही आणि कृती विश्वसनीय आणि अचूक आहे की नाही.

The सर्किटचा संपर्क इलेक्ट्रिकल स्कीमॅटिक डायग्रामच्या आवश्यकता पूर्ण करतो की नाही.

Protection संरक्षण सर्किट सिस्टम आवश्यकता पूर्ण करते की नाही.

Me इन्सुलेशन रेझिस्टन्स व्हॅल्यू 1 मेगोहमीटरपेक्षा कमी नसलेले मोजण्यासाठी 500-व्होल्ट मेगोहमीटर वापरा.

Use वापरासाठी खबरदारी

. ऑपरेशन, तपासणी आणि देखभाल यासाठी केवळ पात्र व्यावसायिक केवळ उत्पादन देखभाल चॅनेल आणि कपाट दरवाजा प्रवेश करू किंवा उघडू शकतात.

(2). एअर स्विच बर्‍याच वेळा, मुख्य संपर्क स्थानिक बर्न्स बनवेल आणि कार्बन पदार्थ तयार करेल, संपर्क प्रतिरोध वाढेल, त्याच्या ऑपरेटिंग सूचनांनुसार नियमित देखभाल आणि एअर स्विचची दुरुस्ती असावी.

◆ उत्पादन पूर्ण संच

▶ पॅकिंग यादी

▶ उत्पादन प्रमाणपत्र

Use वापरासाठी सूचना

▶ फॅक्टरी चाचणी अहवाल

▶ संबंधित विद्युत रेखांकन

Contract कॅबिनेटच्या दरवाजाच्या चाव्या, ऑपरेटिंग हँडल्स आणि स्पेअर पार्ट्स कॉन्ट्रॅक्टमध्ये निर्दिष्ट.

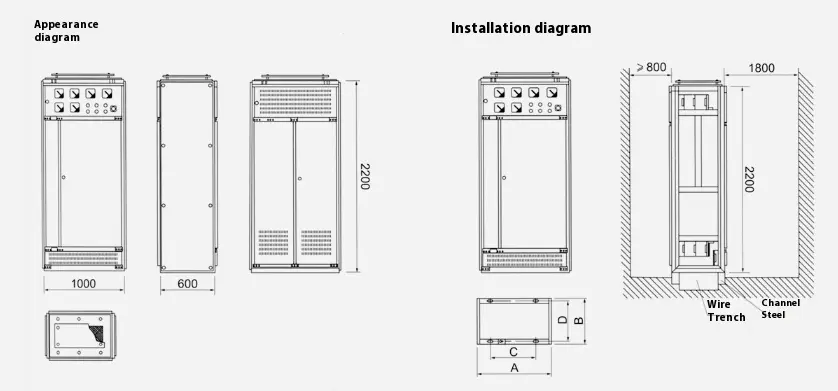

Lown बाह्यरेखा आणि स्थापना योजनाबद्ध आकृती
