एलव्ही स्विचगियर

Using अटी वापरुन नियमित

T 2000 मीटरपेक्षा कमी जीसीके एलव्ही स्विचगियरची उंची

Em सभोवतालचे हवेचे तापमान +40 ℃ पेक्षा जास्त नाही आणि 24 तासाच्या सरासरी तापमानात +35 ℃ पेक्षा जास्त नाही आणि सभोवतालचे हवेचे तापमान 50 ℃ पेक्षा कमी नाही.

◆ वातावरणीय परिस्थिती: हवा स्वच्छ आहे आणि तापमान +40 ℃ असते तेव्हा सापेक्ष आर्द्रता 50% पेक्षा जास्त नसते आणि तापमान कमी असताना उच्च सापेक्ष आर्द्रतेस परवानगी दिली जाते, उदाहरणार्थ, जेव्हा तापमान +20 ℃ असते तेव्हा 90%

◆ जीसीके एलव्ही स्विचगियर अग्नी, कोरडे स्फोट, गंभीर प्रदूषण, रासायनिक गंज आणि हिंसक कंपपासून मुक्त ठिकाणी स्थापित केले जाईल

The अनुलंब विमानाचा कल 5 पेक्षा जास्त नसावा; हे उत्पादन खालील तापमानात वाहतुकीसाठी आणि साठवणुकीसाठी योग्य आहे: -25 ℃ ~+55 ℃ आणि ते थोड्या वेळात+70 ℃ पेक्षा जास्त होणार नाही (24 एच पेक्षा जास्त नाही); जर वापराच्या वरील अटी पूर्ण केल्या जाऊ शकत नाहीत, तर ऑर्डर देताना वापरकर्त्याने निर्मात्यासह ते वाढवावे आणि सल्लामसलत करून ते निकाली काढतील.

G जीसीके एलव्ही स्विचगियरचे मुख्य तांत्रिक मापदंड

● आर्किटेक्चरल वैशिष्ट्य

ड्रॉवर फंक्शन युनिट आणि दरवाजा मुख्य स्विचच्या ऑपरेटिंग यंत्रणेद्वारे यांत्रिकरित्या इंटरलॉक केलेले आहे. जेव्हा मुख्य स्विच बंद स्थितीत असेल तेव्हा दरवाजा उघडला जाऊ शकत नाही आणि ऑपरेटिंग यंत्रणा अतिरिक्त पॅडलॉकसह बंद किंवा उघडण्याच्या स्थितीत लॉक केली जाऊ शकते. फंक्शनल युनिट्सचे कंपार्टमेंट्स मेटल प्लेट्सद्वारे विभक्त केले जातात आणि ड्रॉर्समध्ये चांगली इंटरचेंजिबिलिटी असते आणि कार्यरत स्थिती, चाचणी स्थिती आणि पृथक्करण स्थिती असते. जेव्हा ड्रॉवर विशिष्ट स्थितीत ढकलले जाते, तेव्हा ड्रॉवर स्वयंचलितपणे स्थित होईल. यावेळी, ड्रॉवरच्या डाव्या बाजूला ड्रॉवर स्थिती सोडण्यासाठी आणि पुढील स्थितीत प्रवेश करण्यासाठी खेचले जाऊ शकते. जेव्हा ड्रॉवर कॅबिनेटमधून बाहेर काढला जातो तेव्हा त्यात घसरण रोखण्याचे कार्य देखील असते.

Cap कॅपेसिटन्स नुकसान भरपाई आणि मीटरिंग सारख्या निश्चित योजनांसह कॅबिनेटमध्ये ड्रॉवर कॅबिनेटसारखे समान देखावा आणि समान क्षैतिज बस स्थिती आहे. त्याद्वारे हे सुनिश्चित करणे की ड्रॉवर-प्रकार कॅबिनेट आणि निश्चित कॅबिनेट शेजारी वापरली जाऊ शकते.

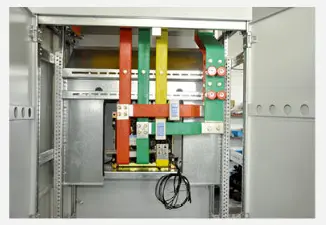

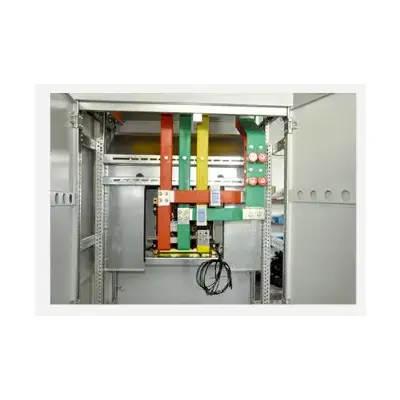

▶ बुसबार सिस्टमः क्षैतिज बसबारचा रेट केलेला प्रवाह १२50० ए च्या खाली असतो तेव्हा कॅबिनेटचा बसबार तीन-फेज फाइव्ह-वायर सिस्टमचा अवलंब करतो, आणि क्षैतिज बसबारचा रेट केलेला प्रवाह १२50० ए च्या वर असतो तेव्हा डबल बसबार वापरला जातो. कॅबिनेट दरम्यान क्षैतिज बसबार ब्लॉक्स कनेक्ट करून ओव्हरलॅप केले जाते आणि उभ्या बसबार पॉली कार्बोनेट अभियांत्रिकी प्लास्टिकच्या शेलद्वारे बंद आहे. अंतर्गत बाफलचा वापर चाप प्रसार मर्यादित करण्यासाठी केला जातो. तटस्थ बसबार कॅबिनेटच्या वरच्या बाजूस सेट केला आहे आणि कॅबिनेटच्या तळाशी संरक्षणात्मक बसबार (पीई) सेट केला आहे आणि कॅबिनेटच्या बफलशी जोडलेला आहे.

The शेलची संरक्षण पातळी कमी न करण्याच्या स्थितीत, स्विच कॅबिनेटच्या तळाशी आणि शीर्षस्थानी नैसर्गिक वायुवीजन विंडो प्रदान केल्या जातात.

Cabinet कॅबिनेट शेलचे संरक्षण ग्रेड आयपी 40 आहे.

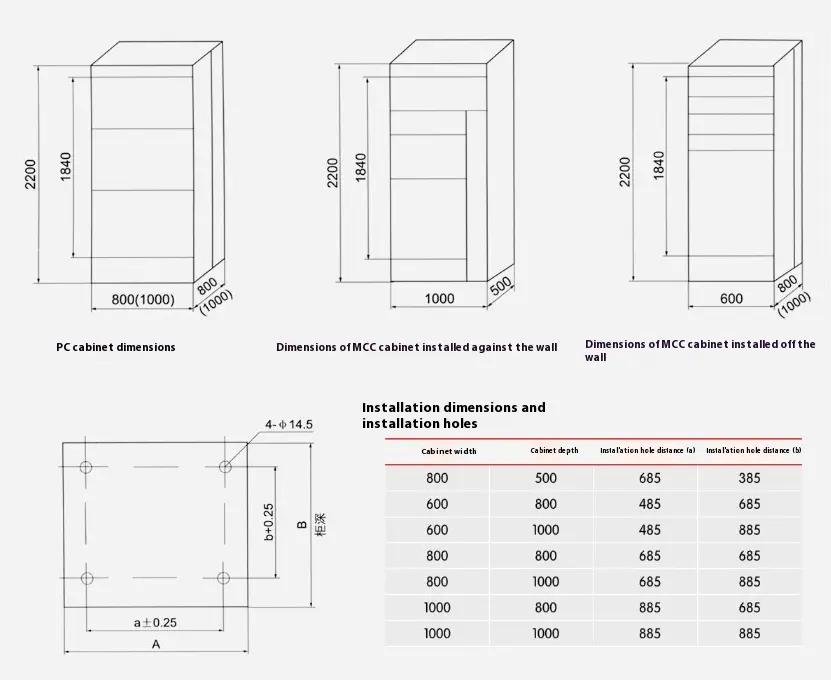

● एलव्ही स्विचगियर एकंदरीत परिमाण, स्थापना परिमाण

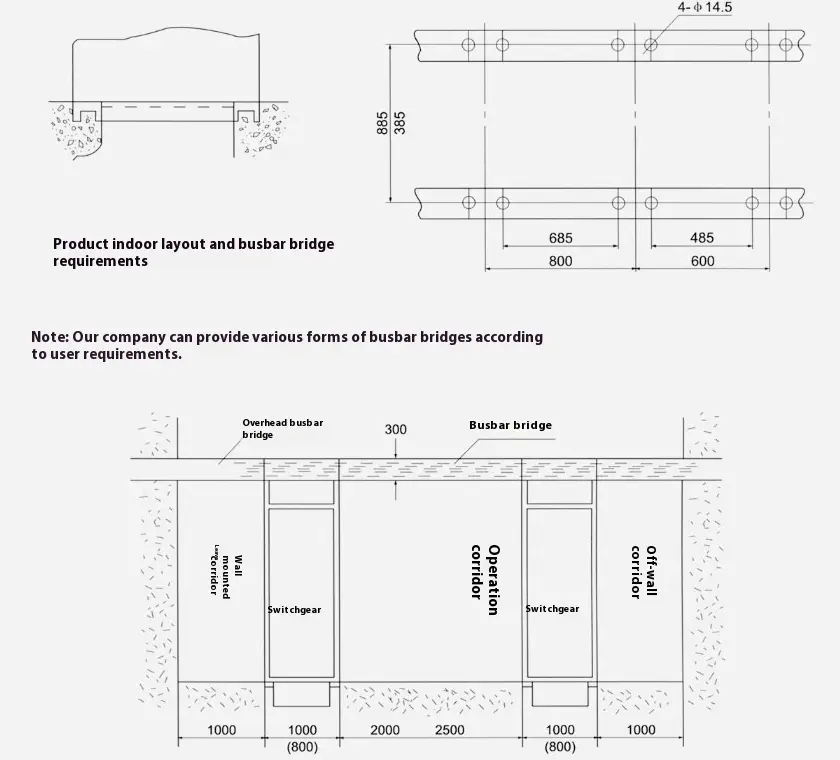

G जीसीके प्रकार एलव्ही स्विचगियर इंस्टॉलेशन फाउंडेशनचे स्कीमॅटिक डायग्राम
