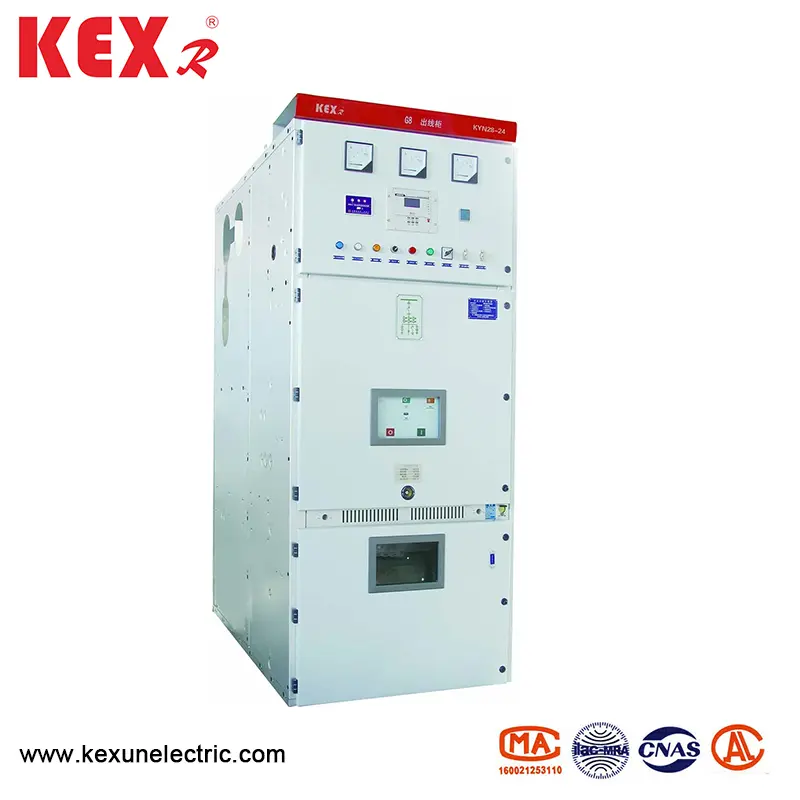

आर्मर-क्लॅड शिफ्टिंग मेटल बंद स्विच उपकरणे

Of अर्जाचे क्षेत्र

केवायएन 28-24 प्रकार आर्मर-क्लेड शिफ्टिंग मेटल क्लोज स्विच उपकरणे (यानंतर स्विच उपकरणे म्हणून संदर्भित) इनडोअर थ्री-फेज 50/60 हर्ट्झ पॉवर सिस्टमसाठी 24 केव्ही रेट व्होल्टेजसह योग्य आहे, आणि प्रामुख्याने पॉवर प्लांट्स, सबस्टेशन्स, औद्योगिक आणि खाण उद्योग आणि उच्च-उर्जा इमारतींमध्ये वापरली जाते. केवायएन 28-24 स्विच उपकरणांमध्ये चुकीच्या सहाय्य रोखण्यासाठी विविध कार्ये आहेत ज्यात हँडकार्टला लोडसह हलविण्यापासून प्रतिबंधित करणे, ग्राउंडिंग स्विचला सर्किट ब्रेकर बंद करण्यापासून प्रतिबंधित करणे, ग्राउंडिंग स्विचला विजेसह बंद होण्यापासून प्रतिबंधित करणे आणि चुकून थेट डब्यात प्रवेश करण्यापासून प्रतिबंधित करणे यासह. केवायएन 28-24 प्रकार आर्मर-क्लॅड शिफ्टिंग मेटल क्लोज स्विच उपकरणे व्हीएस 1-24 मालिका हाय-व्होल्टेज एसी व्हॅक्यूम सर्किट ब्रेकर हँडकार्ट आणि वायडी 4 जी -24 मालिका सीलबंद व्हॅक्यूम सर्किट ब्रेकर हँडकार्ट उत्कृष्ट कामगिरीसह सुसज्ज आहेत. स्विच उपकरणांचे दुय्यम सर्किट प्रगत आणि विश्वासार्ह नियंत्रण आणि संरक्षण घटकांसह सुसज्ज आहे; बस उष्णता-संक्षिप्त इन्सुलेटिंग मटेरियल किंवा इपॉक्सी-लेपित इन्सुलेशन म्हणजे इलेक्ट्रोड आकारास अनुकूल करते आणि कॅबिनेट बॉडी स्ट्रक्चरमध्ये कॉम्पॅक्ट आहे. हे प्रगत तंत्रज्ञान, स्थिर कामगिरी, वाजवी रचना, सोयीस्कर वापर, सुरक्षा आणि विश्वासार्हता असलेले एक उर्जा वितरण उपकरणे आहेत.

● उत्पादन उत्पादन मानक

केवायएन 28-24 प्रकार आर्मर-क्लॅड शिफ्टिंग मेटल क्लोज स्विच उपकरणे मानकांच्या खाली पूर्ण करतात:

GB जीबी 311.1 उच्च-व्होल्टेज पॉवर ट्रान्समिशन आणि ट्रान्सफॉर्मेशन उपकरणे यांचे इन्सुलेशन समन्वय

◆ GB1984 उच्च व्होल्टेज एसी सर्किट ब्रेकर

◆ जीबी 39063.6 केव्ही ~ 40.5 केव्ही एसी मेटल बंद स्विचगियर आणि नियंत्रण उपकरणे

◆ जीबी/टी 111022 उच्च-व्होल्टेज स्विचगियर आणि कंट्रोलगियरसाठी मानकांच्या सामान्य तांत्रिक आवश्यकता. High उच्च-व्होल्टेज स्विचगियर आणि कंट्रोलगियरसाठी आयईसी 60694 मानकांची सामान्य तांत्रिक आवश्यकता. ◆ आयईसी 62271-200: 2003 हाय-व्होल्टेज स्विचगियर आणि कंट्रोलगियर भाग 200: रेट केलेले व्होल्टेज 1 केव्ही 52 केव्हीपेक्षा जास्त आणि एसी मेटल एन्क्लोज्ड स्विचगियर आणि नियंत्रण उपकरणे.

● तांत्रिक मापदंड

● रचना आणि कार्यरत तत्व

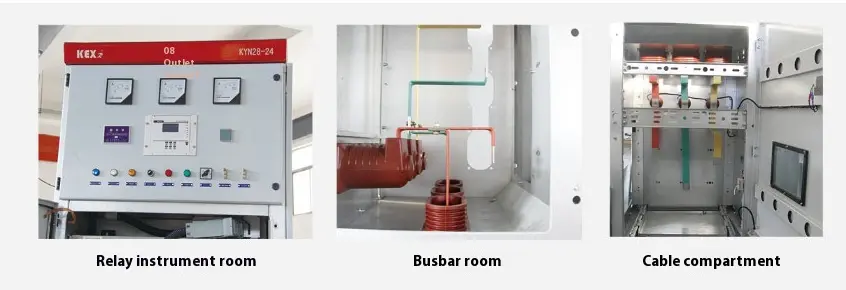

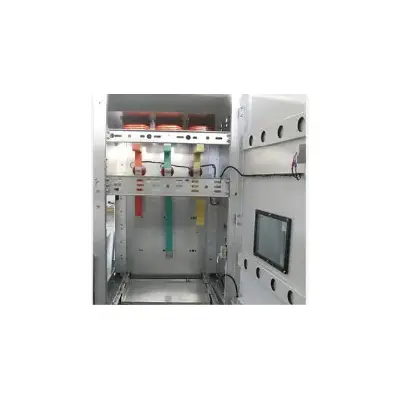

केवायएन 28-24 प्रकार आर्मर-क्लॅड शिफ्टिंग मेटल क्लोज स्विच उपकरणांमध्ये कॅबिनेट आणि काढण्यायोग्य भाग (सामान्यत: हँडकार्ट म्हणून ओळखले जातात) असतात. कॅबिनेटला बस रूम, सर्किट ब्रेकर रूम, केबल रूम आणि रिले इन्स्ट्रुमेंट रूम सारख्या धातूच्या विभाजनांद्वारे अनेक फंक्शनल कंपार्टमेंट्समध्ये विभागले गेले आहे. स्विचगियरचे काढण्यायोग्य भाग व्हॅक्यूम सर्किट ब्रेकर हँडकार्ट, व्होल्टेज ट्रान्सफॉर्मर हँडकार्ट, लाइटनिंग एरेस्टर हँडकार्ट, अलगाव हँडकार्ट आणि फ्यूज हँडकार्टसह सुसज्ज असू शकतात.

● मुख्य स्ट्रक्चरल वैशिष्ट्ये

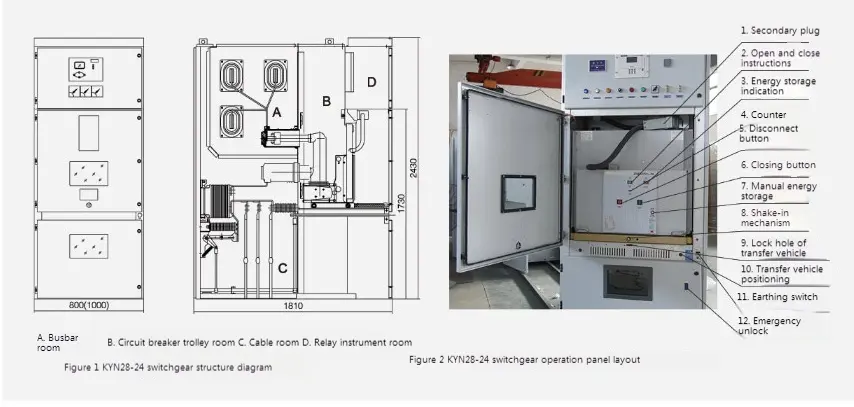

स्विचगियरला बॅक-टू-बॅकची व्यवस्था केली जाऊ शकते किंवा भिंतीच्या विरूद्ध स्थापित केली जाऊ शकते, जी केवळ स्विचगियर्सची सुरक्षा आणि लवचिकता सुधारत नाही तर मजल्याची जागा देखील कमी करते.

◆ शेल

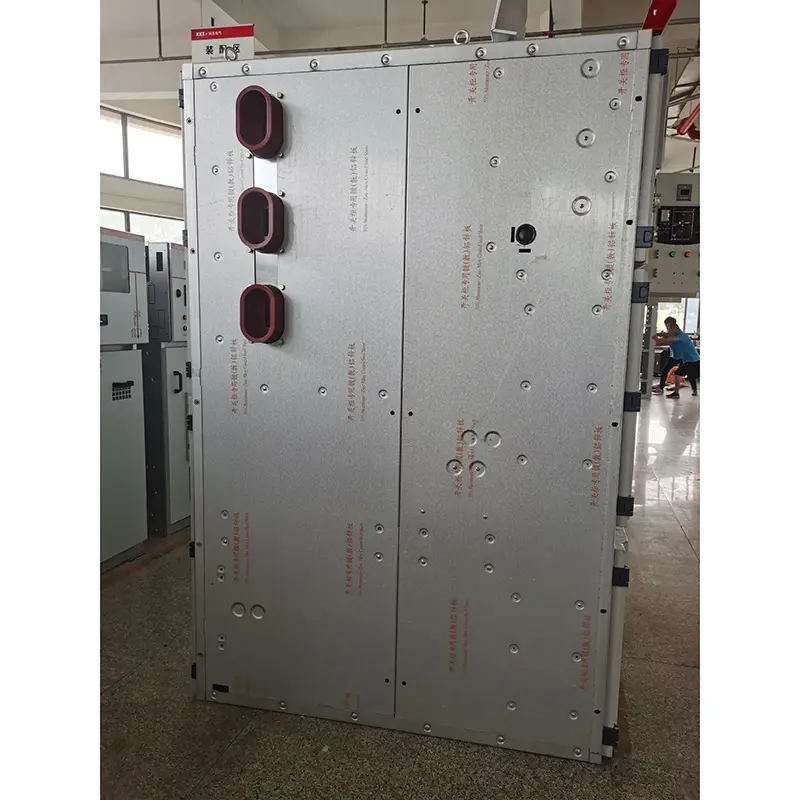

केवायएन 28-24 प्रकार आर्मर-क्लॅड शिफ्टिंग मेटल क्लोज स्विच उपकरणांचे शेल आयातित अ‍ॅल्युमिनियम-झिंक कोटेड स्टील प्लेटचे बनविले जाते, ज्याची प्रक्रिया सीएनसी मशीन टूलद्वारे केली जाते आणि एकाधिक फोल्डिंग प्रक्रियेद्वारे केली जाते. संपूर्ण मंत्रिमंडळात उच्च अचूकता आणि मजबूत गंज प्रतिरोध आणि ऑक्सिडेशन प्रतिरोध आहे आणि एकाधिक फोल्डिंग तंत्रज्ञानाचा अवलंब केल्यामुळे, कॅबिनेट संपूर्ण वजनात हलके आहे, यांत्रिक सामर्थ्याने जास्त आणि इतर समान उपकरणे कॅबिनेटपेक्षा सुंदर दिसू शकते. कॅबिनेट एक एकत्रित रचना स्वीकारते, जी विलो नट आणि उच्च-सामर्थ्य बोल्टद्वारे जोडलेली आहे, जेणेकरून प्रक्रिया आणि उत्पादन चक्र कमी केले जाईल, भाग सार्वत्रिक आहेत, मजल्याची जागा लहान आहे आणि उत्पादनाची संस्था सोयीस्कर आहे.

Hand हँडकार्ट

हँडकार्ट स्केलेटन पातळ स्टील प्लेटपासून बनलेला आहे आणि सीएनसी मशीन टूलद्वारे एकत्र केला जातो. हँडकार्ट आणि कॅबिनेटमध्ये उच्च जुळणारी सुस्पष्टता आहे आणि यांत्रिक इंटरलॉक सुरक्षित, विश्वासार्ह आणि लवचिक आहे. हँडकार्टला सर्किट ब्रेकर हँडकार्ट, व्होल्टेज ट्रान्सफॉर्मर हँडकार्ट, मीटरिंग हँडकार्ट, अलगाव हँडकार्ट इ. मध्ये विभागले जाऊ शकते. हँडकार्टमध्ये डिस्कनेक्शन/चाचणी स्थिती आणि कॅबिनेटमध्ये कार्यरत स्थिती आहे आणि प्रत्येक स्थितीत पोझिशनिंग डिव्हाइस आहे. विश्वसनीय इंटरलॉकिंग सुनिश्चित करण्यासाठी. सर्व प्रकारचे हँडकार्ट्स स्क्रू रॉड्सद्वारे चालविले जातात आणि मागे घेतले जातात, जे ऑपरेट करण्यासाठी हलके आणि लवचिक आहेत आणि कर्तव्यावर असलेल्या कर्मचार्‍यांसाठी योग्य आहेत. जेव्हा हँडकार्टला कॅबिनेटमधून काढून टाकण्याची आवश्यकता असते, तेव्हा विविध तपासणी आणि देखभालसाठी विशेष हस्तांतरण ट्रकसह सोयीस्करपणे बाहेर काढले जाऊ शकते. जेव्हा हँडकार्ट रनिंग कार कॅबिनेट सर्किट ब्रेकर रूममध्ये नेली जाते, तेव्हा ती ऑफ/चाचणी स्थितीत विश्वसनीयरित्या लॉक केली जाऊ शकते आणि कॅबिनेट स्थिती निर्देशक प्रकाश त्याची स्थिती दर्शवितो. हँडकार्ट पूर्णपणे लॉक झाल्यानंतरच हँडकार्टला कामकाजाच्या स्थितीत ढकलण्यासाठी लीड स्क्रू प्रोपल्शन यंत्रणा हादरली जाऊ शकते. जेव्हा हँडकार्ट कार्यरत स्थितीत पोहोचते, तेव्हा प्रोपल्शन हँडलची ऑपरेटिंग फोर्स अचानक वाढते आणि फिरविली जाऊ शकत नाही आणि त्याचा संबंधित स्थिती निर्देशक प्रकाश त्याची स्थिती दर्शवितो. हँडकार्टचा यांत्रिक इंटरलॉक विश्वासार्हपणे सुनिश्चित करू शकतो की जेव्हा हँडकार्ट कार्यरत स्थितीत किंवा चाचणी स्थितीत असेल तेव्हाच सर्किट ब्रेकर बंद केला जाऊ शकतो; शिवाय, जेव्हा सर्किट ब्रेकर सुरुवातीच्या स्थितीत असेल तेव्हाच हँडकार्ट हलवू शकतो.

◆ प्रेशर रिलीफ डिव्हाइस

हँडकार्ट रूम, बस रूम आणि केबल रूमच्या वर प्रेशर रिलीफ डिव्हाइस स्थापित केले आहेत. जेव्हा कंपार्टमेंट आणि एआरसीमध्ये दोष आढळतात, तेव्हा स्विचगियरच्या आत हवेचा दाब वाढतो आणि कॅबिनेटचा दरवाजा समोरच्या दारावर स्थापित केलेल्या विशेष सीलिंग रिंगद्वारे बंद केला जातो आणि वरच्या डिव्हाइसची प्रेशर रिलीफ मेटल प्लेट स्वयंचलितपणे दबाव आणि उच्च-तापमान गॅस सोडण्यासाठी उघडली जाते, ज्यामुळे ऑपरेटर आणि स्विचगियरची सुरक्षा सुनिश्चित होते.

Hand हँडकार्टसह दुय्यम प्लग इंटरलॉक केलेला.

स्विचगियर आणि हँडकार्ट दरम्यानचे दुय्यम कनेक्शन दुय्यम प्लगच्या संपर्काद्वारे प्राप्त होते, जे नायलॉन नालीदार दुर्बिणीच्या ट्यूबद्वारे हँडकार्टशी जोडलेले असते आणि स्विच उपकरणांच्या हँडकार्टच्या वरच्या उजवीकडे दुय्यम सॉकेट स्थापित केले जाते. केवळ जेव्हा हँडकार्ट चाचणी/ऑफ स्थितीत असेल तेव्हाच दुय्यम प्लग प्लग इन किंवा अनप्लग केला जाऊ शकतो. जेव्हा हँडकार्ट कार्यरत स्थितीत प्रवेश करते तेव्हा दुय्यम प्लग लॉक केला जातो. दुय्यम प्लग कनेक्ट होण्यापूर्वी, इलेक्ट्रोमॅग्नेट बंद करणे आणि लॉक करून सुसज्ज सर्किट ब्रेकर हँडकार्ट, हँडकार्टची बंद करणारी यंत्रणा इलेक्ट्रोमॅग्नेटद्वारे लॉक केली जाते आणि ती केवळ उघडली जाऊ शकत नाही, म्हणून ती बंद केली जाऊ शकत नाही.

◆ चार्ज केलेले प्रदर्शन डिव्हाइस

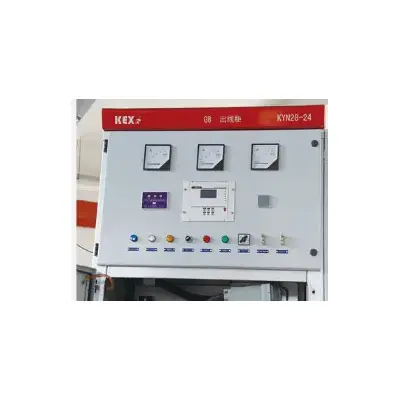

प्राथमिक सर्किटचे ऑपरेशन शोधण्यासाठी स्विचगियर थेट प्रदर्शन डिव्हाइससह सुसज्ज केले जाऊ शकते, ज्यात उच्च-व्होल्टेज सेन्सर आणि प्रदर्शन आहे. डिव्हाइस उच्च-व्होल्टेज सर्किटच्या चार्जिंग स्थितीस सूचित करू शकते आणि ऑपरेटिंग हँडल, कॅबिनेटचा दरवाजा आणि जवळच्या कॅबिनेटला जबरदस्तीने लॉक करण्यासाठी इलेक्ट्रोमॅग्नेटिक लॉकला देखील सहकार्य करू शकते, जेणेकरून हँडकार्टला लोडिंगपासून दूर ठेवण्यापासून रोखण्यासाठी आणि मिलियसिंगच्या तुलनेत कमी होण्यापासून रोखण्याचे उद्दीष्ट साध्य केले जाऊ शकते. सहाय्यक उत्पादने.

Con कंडेन्सेशन प्रतिबंधित करा

उच्च आर्द्रता किंवा तापमानात बदल असलेल्या वातावरणामध्ये संक्षेपण रोखण्यासाठी, सर्किट ब्रेकर रूम आणि केबल रूममध्ये अनुक्रमे इलेक्ट्रिक हीटर स्थापित केले जातात, जेणेकरून वरील ऑपरेटिंग परिस्थितीत इन्सुलेशन अपघात रोखता येईल.

◆ ग्राउंडिंग डिव्हाइस

केबल रूममध्ये 5 × 40 मिमी 2 ग्राउंडिंग कॉपर बार आहे, जो जवळच्या कॅबिनेटमधून चालतो आणि थेट ग्राउंड घटकांच्या वापरासाठी कॅबिनेटशी चांगला जोडलेला आहे. संपूर्ण कॅबिनेट अॅल्युमिनियम-लेपित झिंक प्लेट्ससह विभाजित केल्यामुळे, संपूर्ण मंत्रिमंडळ चांगल्या ग्राउंडिंग अवस्थेत आहे, ज्यामुळे कॅबिनेटला स्पर्श करताना ऑपरेटरची सुरक्षा सुनिश्चित होते.
