आर्मर-क्लॅड शिफ्टिंग स्विच उपकरणे

● सारांश

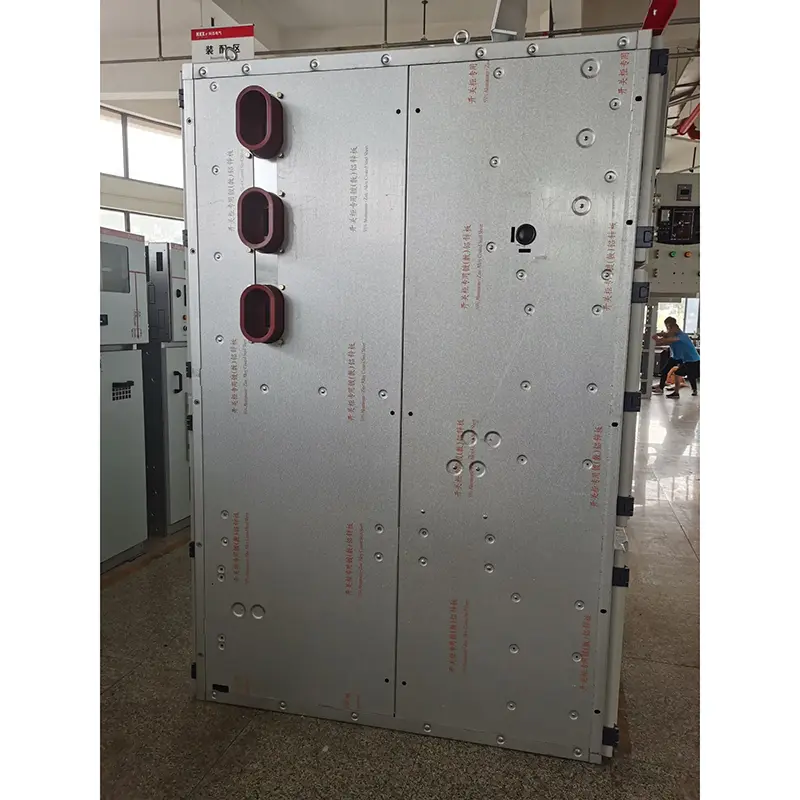

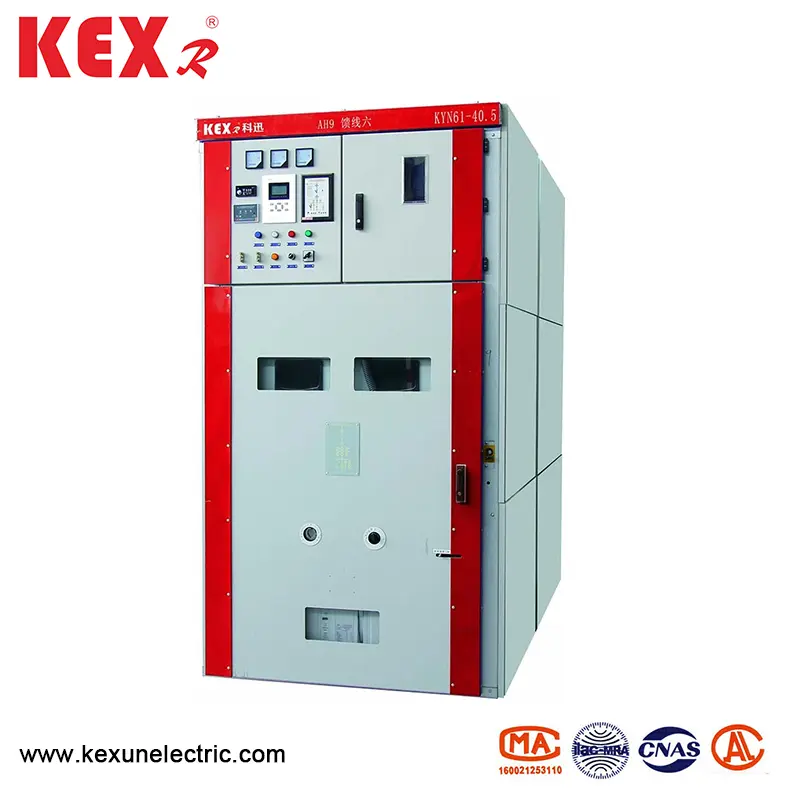

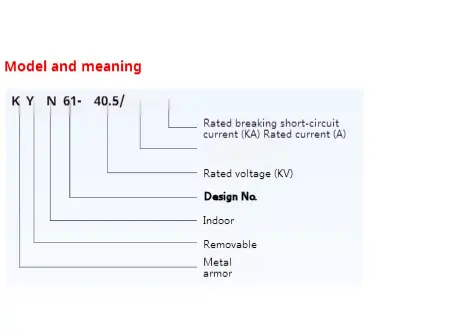

केवायएन 61-40.5 आर्मर-क्लेड शिफ्टिंग स्विच उपकरणे (त्यानंतर उपकरणे म्हणून संदर्भित) हे तीन-चरण एसी 50 हर्ट्ज आणि 40.5 केव्हीचे रेट केलेले व्होल्टेज असलेले संपूर्ण इनडोअर वितरण डिव्हाइस आहे. विद्युत ऊर्जा प्राप्त करण्यासाठी आणि वितरित करण्यासाठी पॉवर प्लांट, सबस्टेशन आणि औद्योगिक आणि खाण उद्योग म्हणून, ते सर्किट्स नियंत्रित, संरक्षण आणि शोधू शकते आणि वारंवार ऑपरेशन्स असलेल्या ठिकाणी देखील वापरले जाऊ शकते. हे स्विच उपकरणे जीबी/टी 111022-1999, जीबी 3906-2006 आणि डीएल 404-1997 चे अनुरूप आहेत.

Y केवायएन 61-40.5 प्रकारातील प्रत्येक घटकासाठी तांत्रिक मापदंड प्रकार आर्मर-क्लॅड शिफ्टिंग स्विच उपकरणे

◆ व्हॅक्यूम स्विचगियर

◆ व्हॅक्यूम सर्किट ब्रेकर

◆ स्प्रिंग-ऑपरेट मशीनरी

Y केवायएन 61-40.5 प्रकारांची स्ट्रक्चरल वैशिष्ट्ये आर्मर-क्लॅड शिफ्टिंग स्विच उपकरण

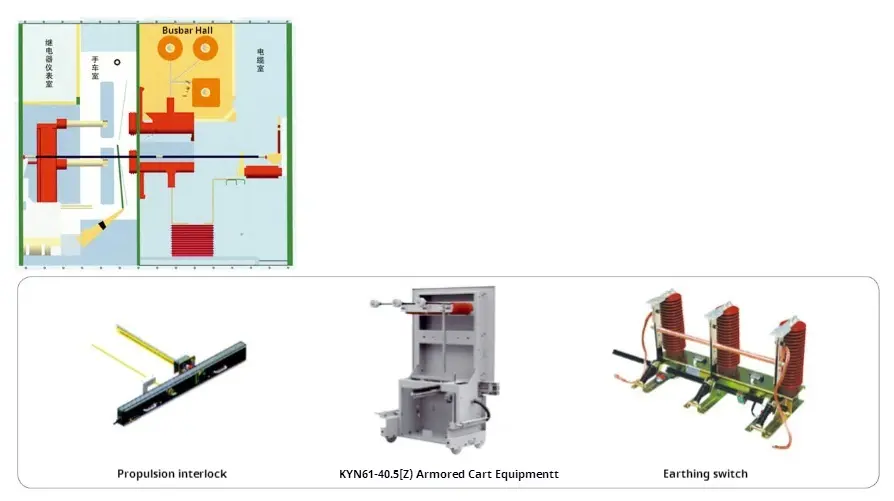

स्विच उपकरणे जीबी 3906-1991 आणि आयईसी 298 मधील आर्मर्ड मेटल एन्क्लोज्ड उपकरणांच्या मानकांनुसार डिझाइन केली गेली आहेत. संपूर्ण उपकरणांमध्ये दोन भाग असतात: उपकरणे आणि रेखाटण्यायोग्य भाग (हँडकार्ट). उपकरणांची रचना एकत्रित केली जाते आणि बोल्टसह एकत्र केली जाते. स्विच उपकरणांचे आतील भाग मेटल विभाजनाद्वारे सर्किट ब्रेकर रूम, मुख्य बस रूम, केबल रूम आणि रिले इन्स्ट्रुमेंट रूममध्ये विभागले गेले आहे. शेलची संरक्षण पातळी आयपी 3 एक्स पर्यंत पोहोचते आणि कंपार्टमेंट्समधील संरक्षण पातळी आयपी 2 एक्स आहे आणि सर्व मेटल स्ट्रक्चरल सदस्य विश्वासार्हपणे आधारलेले आहेत. मुख्य लूप सिस्टमच्या प्रत्येक कंपार्टमेंटमध्ये स्वतंत्र एक्झॉस्टसाठी प्रेशर रीलिझ चॅनेल असते.

◆ शेल आणि विभाजन

सीएनसी मशीन टूल्सद्वारे प्रक्रिया केल्यावर आणि वाकून घेतल्यानंतर चिलखत-क्लेड शिफ्टिंग स्विच उपकरणांचे शेल आणि विभाजन कोल्ड-रोल्ड स्टील प्लेटद्वारे बोल्ट केले जाते. म्हणून, एकत्रित केलेली उपकरणे स्ट्रक्चरल परिमाणांची एकरूपता सुनिश्चित करू शकतात. आर्मर-क्लॅड शिफ्टिंग स्विच उपकरणे सर्किट ब्रेकर रूम, मुख्य बस रूम, केबल रूम आणि रिले इन्स्ट्रुमेंट रूममध्ये विभागली गेली आहेत आणि प्रत्येक भाग ग्राउंड मेटल विभाजनाने विभक्त केला आहे.

◆ हँडकार्ट

हँडकार्टला सर्किट ब्रेकर हँडकार्ट, व्होल्टेज ट्रान्सफॉर्मर हँडकार्ट, मीटरिंग हँडकार्ट, अलगाव हँडकार्ट इ. मध्ये विभागले जाऊ शकते. हँडकार्टमध्ये एक चाचणी/अलगाव स्थिती आहे आणि उपकरणांमध्ये कार्यरत स्थिती आहे आणि प्रत्येक स्थिती वरील दोन स्थानांवर असताना हँडकार्ट सहजपणे हलवू शकत नाही हे सुनिश्चित करण्यासाठी इंटरलॉकिंग डिव्हाइससह सुसज्ज आहे.

◆ सर्किट ब्रेकर कंपार्टमेंट

हँडकार्ट हलविण्यासाठी सर्किट ब्रेकर कंपार्टमेंटमध्ये एक विशिष्ट ट्रॅक स्थापित केला आहे. जेव्हा सर्किट ब्रेकर चाचणी स्थिती आणि कार्यरत स्थिती दरम्यान फिरते, तेव्हा अलगाव वाल्व स्वयंचलितपणे उघडते किंवा बंद होते, जे हे सुनिश्चित करते की कर्मचारी चार्ज केलेल्या शरीराला स्पर्श करत नाही. हँडकार्टला उपकरणांच्या दरवाजाने बंद केले जाऊ शकते आणि उपकरणांमधील हँडकार्टची स्थिती निरीक्षणाच्या खिडकीतून दिसून येते आणि त्याच वेळी, हँडकार्टवरील कोणतीही कार्यात्मक चिन्हे दिसू शकतात.

◆ बसचा डबा

मुख्य बस एका चिलखत-क्लेड शिफ्टिंग स्विच उपकरणापासून दुसर्‍याकडे जाते आणि शाखा लहान बस आणि स्थिर संपर्क बॉक्सद्वारे निश्चित केली जाते आणि जवळच्या उपकरणांच्या बाजूच्या प्लेट्स ओलांडताना बस स्लीव्हद्वारे निश्चित केले जाते. सर्व बस संमिश्र इन्सुलेशनचा अवलंब करतात.

◆ केबल कंपार्टमेंट

केबल रूममध्ये पीटी, ग्राउंडिंग स्विच, लाइटनिंग एरेस्टर आणि एकाधिक केबल्स स्थापित केल्या जाऊ शकतात.

◆ रिले रूम

इनडोअर बोर्ड आणि रिलेचे पॅनेल नियंत्रण आणि संरक्षण घटक, मीटरिंग आणि डिस्प्ले इन्स्ट्रुमेंट्स आणि लाइव्ह मॉनिटरिंग इंडिकेटर सारख्या दुय्यम घटकांसह सुसज्ज असू शकतात.

Loc इंटरलॉकिंग डिव्हाइस

आर्मर-क्लॅड शिफ्टिंग स्विच उपकरणांमध्ये विश्वसनीय इंटरलॉकिंग डिव्हाइस आहे, जे ऑपरेटर आणि उपकरणांची सुरक्षितता प्रभावीपणे सुनिश्चित करते;

जेव्हा ग्राउंडिंग स्विच ऑफ स्थितीत असते, तेव्हा हँडकार्ट केवळ चाचणी/अलगाव स्थितीतून कार्यरत स्थितीत जाऊ शकते; आणि मागील दरवाजा उघडला जाऊ शकत नाही, अशा प्रकारे विद्युतीकृत अंतरामध्ये चुकीच्या प्रवेशास प्रतिबंधित करते. जेव्हा हँडकार्ट पूर्णपणे उपकरणांमधून बाहेर काढले जाते किंवा जेव्हा हँडकार्ट उपकरणांमध्ये चाचणी/अलगाव स्थितीत असते आणि अर्थिंग स्विच इंटरलॉक केलेले आणि अनलॉक केले जाते तेव्हा अर्थिंग स्विच बंद केले जाऊ शकते. जेव्हा हँडकार्ट कार्यरत स्थितीत असेल तेव्हा ग्राउंडिंग स्विच बंद केला जाऊ शकत नाही. हे ग्राउंडिंग स्विचला चुकून स्विच होण्यापासून प्रतिबंधित करते आणि ग्राउंडिंग स्विच बंद स्थितीत असताना हँडकार्टला कामकाजाच्या स्थितीत जाण्यापासून प्रतिबंधित करते. जेव्हा सर्किट ब्रेकर हँडकार्ट चाचणी/अलगाव स्थितीत असेल किंवा कार्यरत स्थितीत असेल तेव्हाच सर्किट ब्रेकर चालविला जाऊ शकतो; शिवाय, सर्किट ब्रेकर बंद झाल्यानंतर, हँडकार्ट हलवू शकत नाही, जे थेट लोडला चुकून सर्किट ब्रेकर ढकलण्यापासून आणि खेचण्यापासून प्रतिबंधित करते. उपकरणे दरम्यान इलेक्ट्रिकल इंटरलॉकिंग स्थापित केले जाऊ शकते.

◆ अर्थिंग डिव्हाइस

केबल रूममध्ये, एक 6 × 50 मिमी 2 ग्राउंडिंग बस बार आहे, जो जवळच्या उपकरणांमधून जाऊ शकतो आणि उपकरणांशी चांगला संपर्क साधू शकतो.

● मुख्य वायरिंग योजना

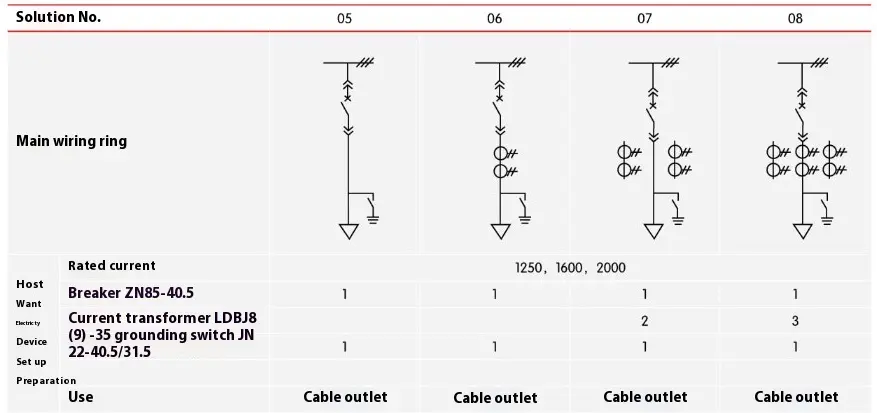

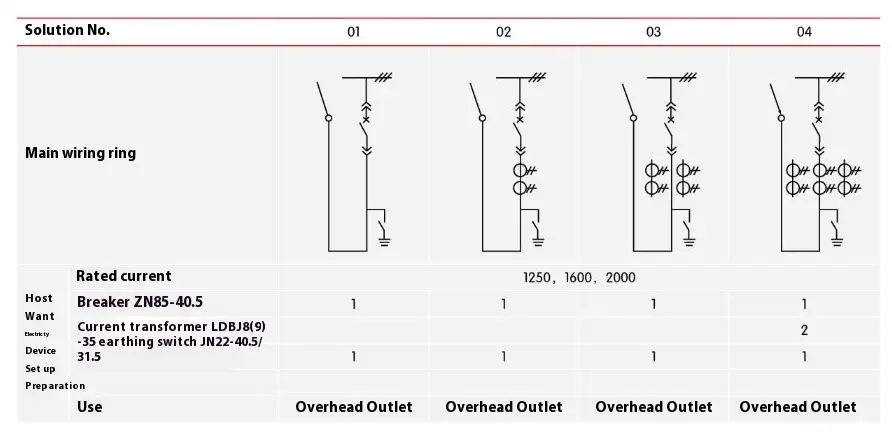

चिलखत-क्लाड शिफ्टिंग स्विच उपकरणांसाठी सामान्यतः वापरल्या जाणार्‍या 27 सामान्य प्राथमिक वायरिंग योजना आहेत, जी वापरकर्त्यांच्या केबल इनकमिंग आणि आउटगोइंग लाइन, ओव्हरहेड इनकमिंग आणि आउटगोइंग लाइन, संप्रेषण आणि मोजमाप, संरक्षण इत्यादींच्या गरजा भागवू शकतात, तर विद्यमान योजनांपेक्षा इतर योजना असल्यास कृपया निर्मात्याशी सल्लामसलत करा.

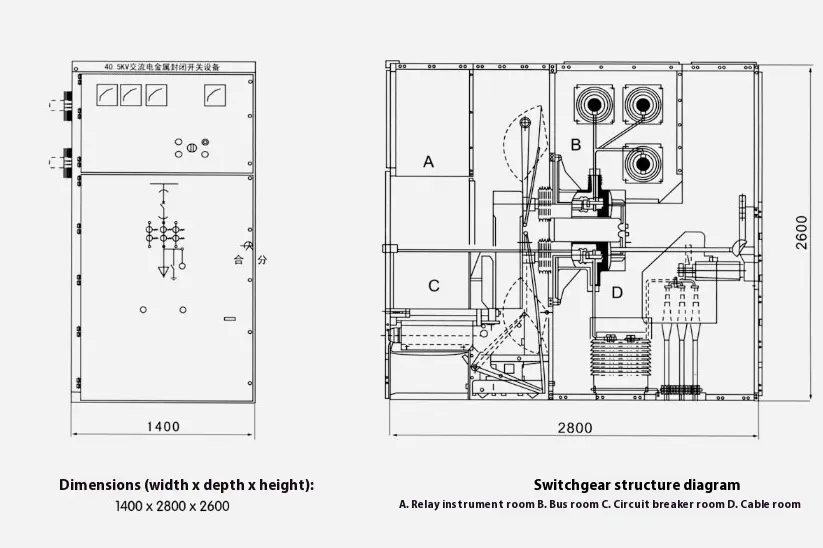

Ruct स्ट्रक्चरल परिमाण आणि आर्मर-क्लॅड शिफ्टिंग स्विच उपकरणांचे योजनाबद्ध आकृती
