उच्च व्होल्टेज पूर्ण संच

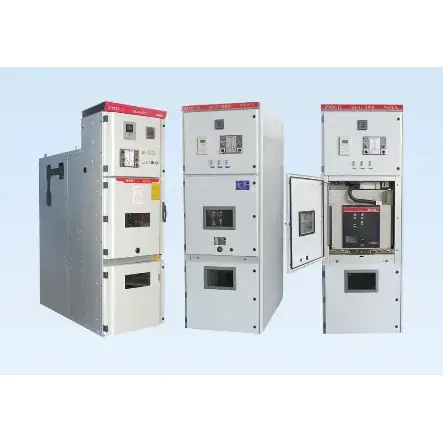

Y केवायएन 28-12 चा अर्ज उच्च व्होल्टेज पूर्ण संच

केवायएन 28-12 (जीझेडएस 1) उच्च व्होल्टेज पूर्ण संच एक तीन-चरण एसी 50 हर्ट्झ इनडोअर संपूर्ण वितरण डिव्हाइस आहे, जो 3-12 केव्ही नेटवर्क पॉवर आणि कंट्रोल प्राप्त करण्यासाठी आणि वितरित करण्यासाठी, सर्किटचे संरक्षण आणि देखरेख करण्यासाठी वापरला जातो. या उत्पादनाच्या रिले चेंबरच्या पॅनेलवर विविध प्रकारचे मायक्रो कॉम्प्यूटर-आधारित कॉम्प्रिहेन्सिव्ह रिले संरक्षण उपकरणे स्थापित केली जाऊ शकतात आणि सिस्टमचे बुद्धिमान नियंत्रण लक्षात येते. यात रिमोट कंट्रोल, टेलिमेट्री, रिमोट कम्युनिकेशन आणि रिमोट ment डजस्टमेंटची कार्ये आहेत आणि फील्ड नेटवर्क कम्युनिकेशन इंटरफेससह सीएएन बसद्वारे नियंत्रित केले जाऊ शकते. त्यात सर्किट ब्रेकरच्या चुकीच्या वेळी रोखणे, लोडने हँडकार्ट ढकलणे आणि खेचणे, विजेसह ग्राउंडिंग स्विच बंद करणे, ग्राउंडिंग स्थितीत वीज पाठविणे आणि चुकून थेट अंतरामध्ये प्रवेश करण्यापासून प्रतिबंधित करणे हे देखील आहे. कॅबिनेट व्हीएसआय (झेडएन 63) आणि झेडएन 12 व्ही व्हॅक्यूम सर्किट ब्रेकर तसेच आयात केलेले व्हीडी 4 व्हॅक्यूम सर्किट ब्रेकर आणि व्हीसी मालिका व्हॅक्यूम कॉन्टॅक्टर्ससह सुसज्ज असू शकते.

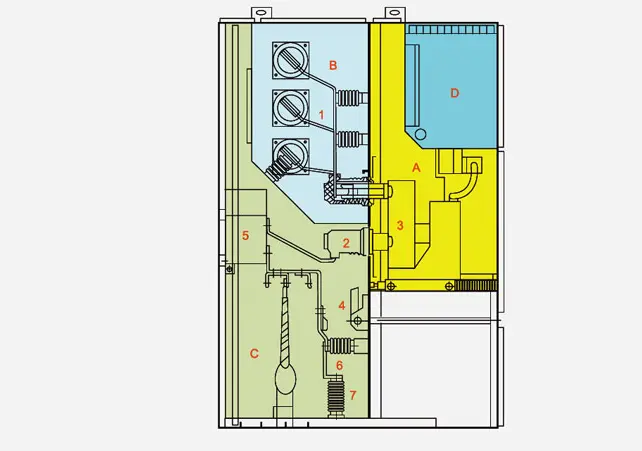

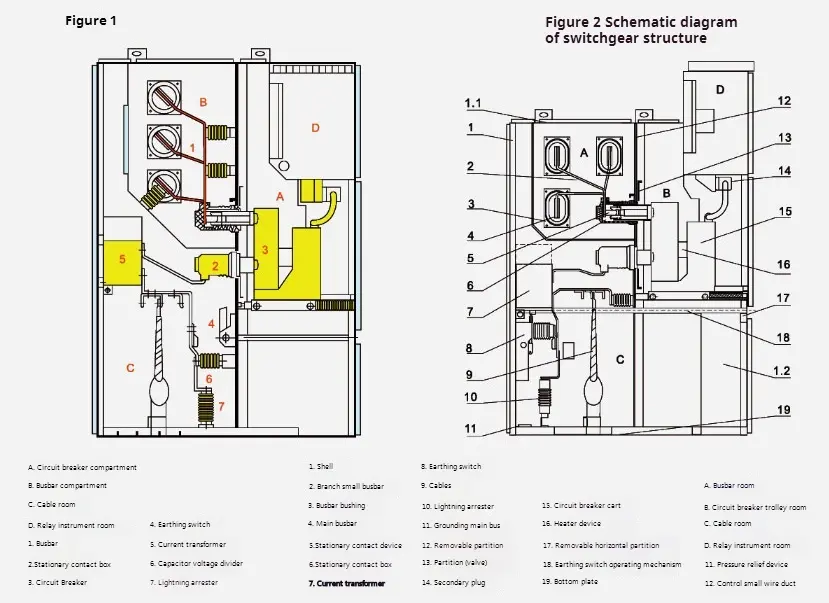

Y केवायएन 28-12 ची रचना चार्ट उच्च व्होल्टेज पूर्ण संच

● उच्च व्होल्टेज पूर्ण संच खाली मानकांची पूर्तता करते ●

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● उच्च व्होल्टेज पूर्ण सेट वर्णन

उच्च व्होल्टेज पूर्ण संचाचे शेल आणि विभाजन अॅल्युमिनियम-झिंक लेपित स्टील प्लेट्स किंवा स्टील प्लेट्सचे बनलेले आहे जे प्रक्रिया केल्यावर बोल्ट केले जातात आणि सीएनसी मशीन टूल्सद्वारे वाकले जातात, म्हणून एकत्रित उच्च व्होल्टेज पूर्ण सेट आकारात एकरूपता राखू शकते. अ‍ॅल्युमिनियम-झिंक लेपित स्टील प्लेटमध्ये मजबूत अँटी-कॉरोशन आणि अँटी-ऑक्सिडेशन प्रभाव आणि उच्च यांत्रिक सामर्थ्य आहे. उच्च व्होल्टेज पूर्ण संचाचे आतील भाग विभाजनांद्वारे हँडकार्ट रूम, बस रूम, केबल रूम आणि रिले इन्स्ट्रुमेंट रूममध्ये विभागले गेले आहे आणि प्रत्येक युनिटच्या शेलमध्ये स्वतंत्र ग्राउंडिंग आहे. त्यातील सर्व दरवाजे इलेक्ट्रोस्टेटिक प्लास्टिकसह फवारणी केल्या आहेत, ज्यामुळे त्यांच्या पृष्ठभागावर परिणाम प्रतिकार, गंज प्रतिकार आणि सुंदर देखावा (रंग वापरकर्त्यांद्वारे सानुकूलित केले जाऊ शकतात) चे फायदे आहेत.

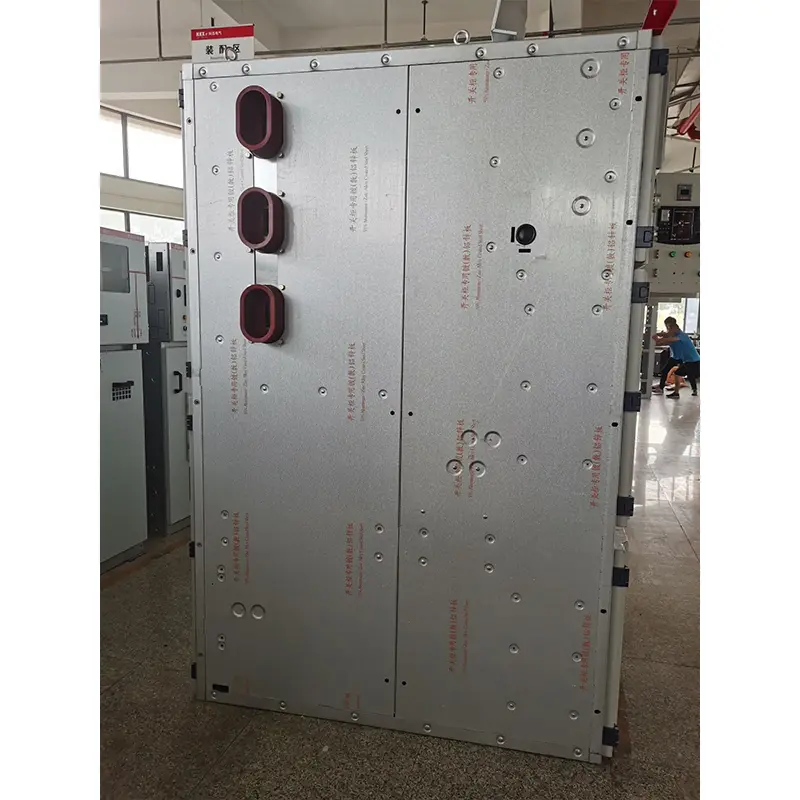

◆ शेल आणि विभाजन

कॅबिनेटचे शेल आणि विभाजन उच्च-गुणवत्तेच्या आयातित अॅल्युमिनियम-लेपित झिंक स्टील प्लेट्सचे बनलेले आहे जे सीएनसी मशीन टूल्सद्वारे वाकल्यानंतर बोल्ट केले जातात, म्हणून एकत्रित उच्च व्होल्टेज पूर्ण सेट एकसारखेपणा आकारात राखू शकते. यात मजबूत गंज प्रतिकार आणि ऑक्सिडेशन प्रतिरोध आहे आणि त्याच स्टील प्लेटपेक्षा जास्त यांत्रिक शक्ती आहे. उच्च व्होल्टेज पूर्ण संच विभाजनाद्वारे हँडकार्ट रूम (सर्किट ब्रेकर कंपार्टमेंट), बस रूम, केबल रूम आणि रिले इन्स्ट्रुमेंट रूम (लो व्होल्टेज रूम) मध्ये विभागले गेले आहे. प्रत्येक युनिटचे शेल स्वतंत्रपणे ग्राउंड केले जाते.

◆ परिमाण

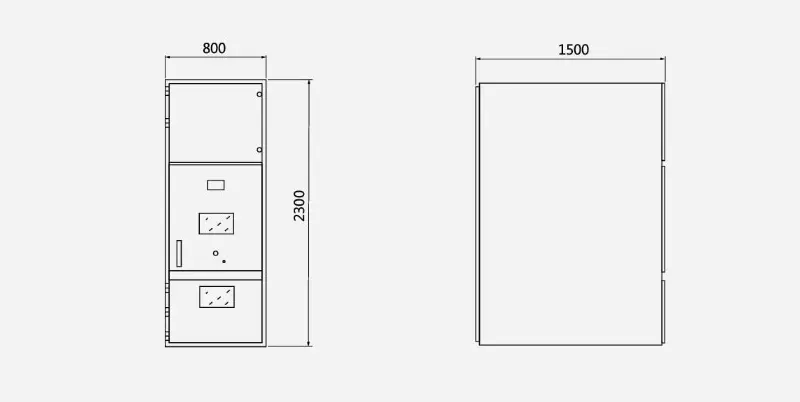

High उच्च व्होल्टेज पूर्ण संचाचे बाह्यरेखा डायमेंशनल रेखांकन

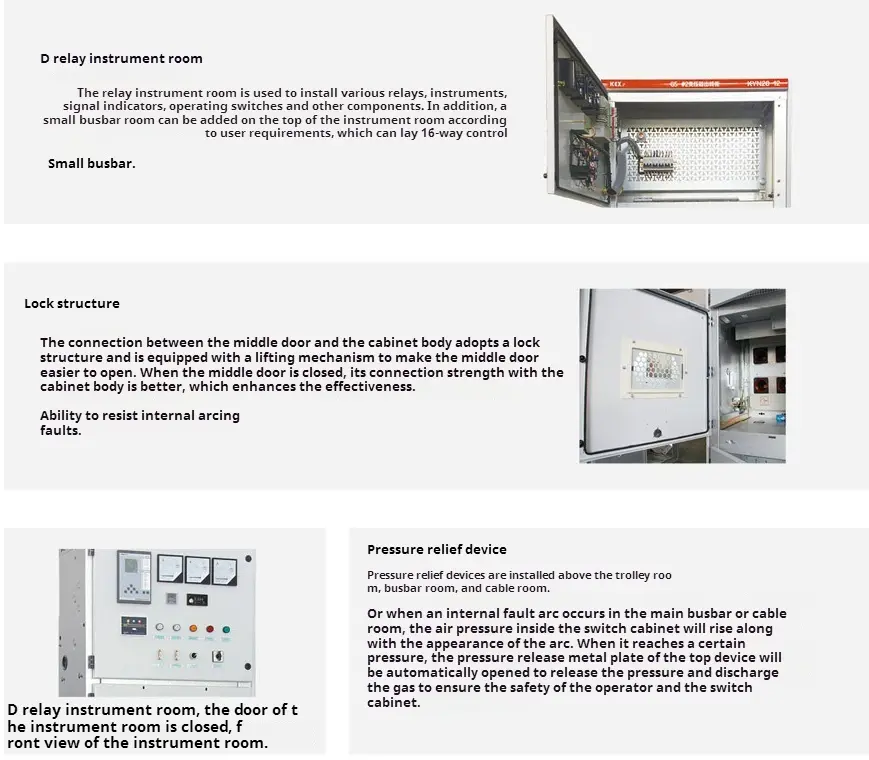

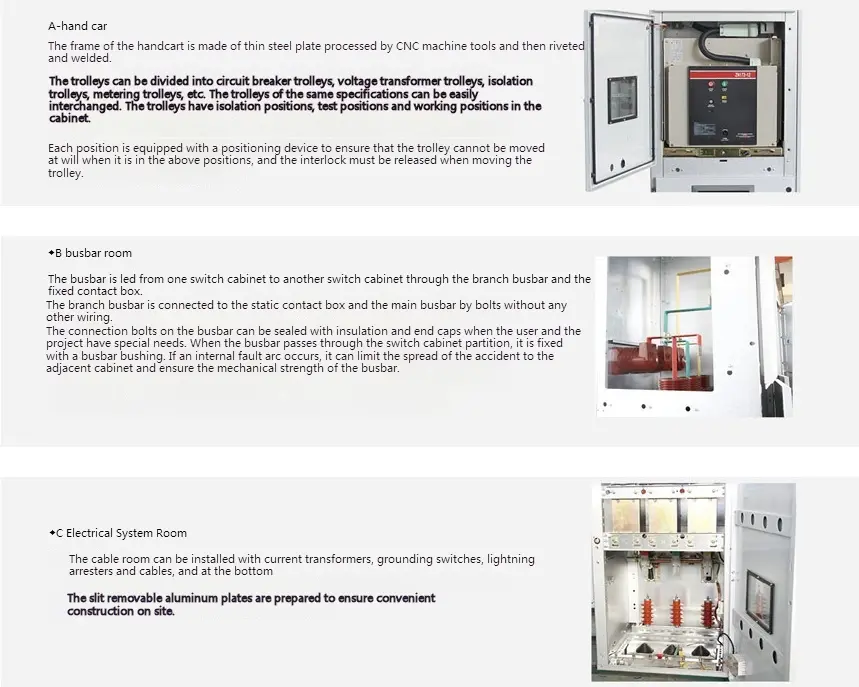

Y केवायएन 28-12 चा महत्त्वाचा घटक उच्च व्होल्टेज पूर्ण संच
