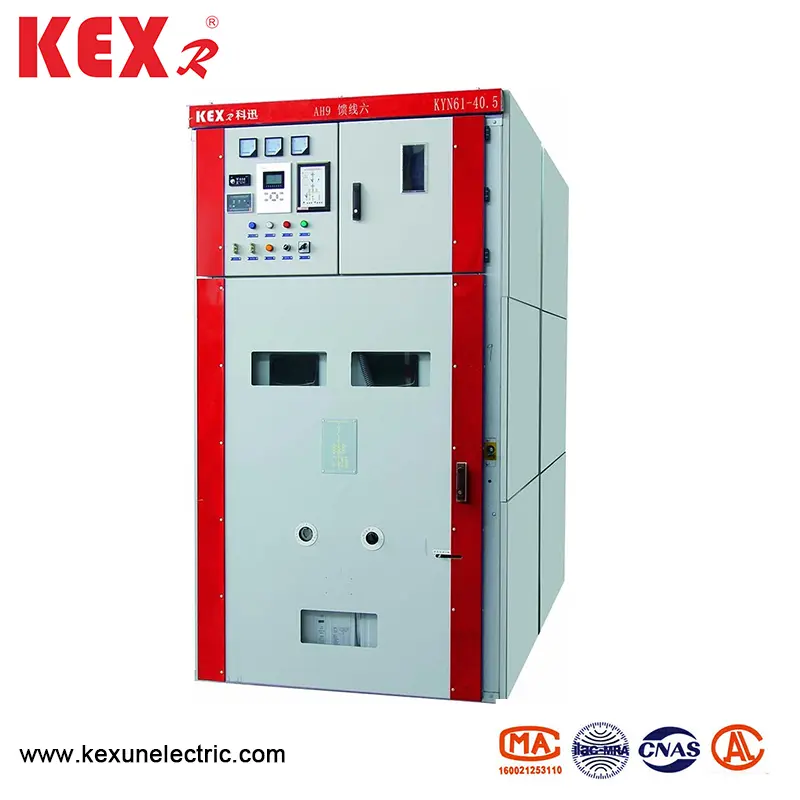

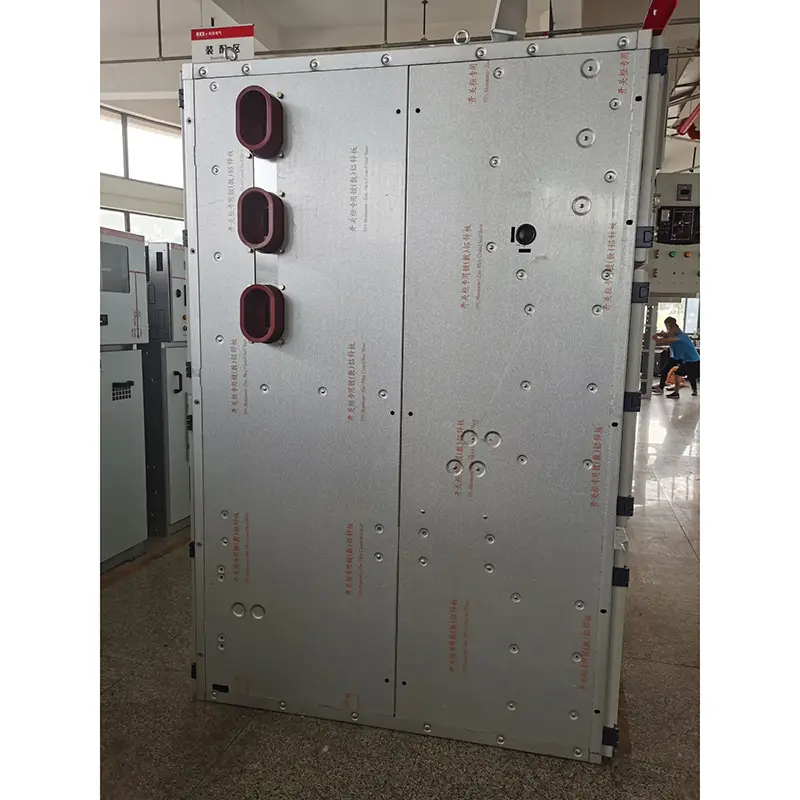

आर्मर-क्लॅड शिफ्टिंग स्विचगियर

Ct टेक्टोनिक वैशिष्ट्ये

▶ स्विचगियर स्ट्रक्चर एकत्र केले जाते, आणि सर्किट ब्रेकर हँडकार्टद्वारे मजला-आरोहित आहे

Yn केवायएन 61-40.5 प्रकार आर्मर-क्लाड शिफ्टिंग स्विचगियर एक नवीन-नवीन संमिश्र इन्सुलेटेड व्हॅक्यूम सर्किट ब्रेकरसह सुसज्ज आहे, ज्यात चांगली इंटरचेंजबिलिटी आणि साधी बदलण्याची वैशिष्ट्ये आहेत

Hand हँडकार्ट फ्रेम लीड स्क्रू आणि नट प्रोपल्शन यंत्रणेने सुसज्ज आहे, जे सहजपणे हँडकार्ट हलवू शकते आणि प्रोपल्शन स्ट्रक्चरला हानी पोहोचविण्यापासून चुकीच्या ऑपरेशनला प्रतिबंधित करते

▶ सर्व ऑपरेशन्स कॅबिनेटच्या दाराजवळ पार पाडल्या जाऊ शकतात

The मुख्य स्विच, हँडकार्ट आणि स्विच कॅबिनेट दरवाजे दरम्यानचे इंटरलॉकिंग "पाच-प्रतिबंध" फंक्शन पूर्ण करण्यासाठी अनिवार्य मेकॅनिकल लॉकिंग मोडचा अवलंब करते

Cable केबल रूममध्ये एकाधिक केबल्स कनेक्ट करण्यासाठी पुरेशी जागा आहे

Lage द्रुत ग्राउंडिंग स्विच ग्राउंडिंग आणि शॉर्ट सर्किटसाठी वापरला जातो

The शेलची संरक्षण पातळी आयपी 3 एक्स आहे आणि संरक्षण पातळी आयपी 2 एक्स आहे ； जेव्हा हँडकार्ट दरवाजा खुला असेल तेव्हा

Or आर्मर-क्लॅड शिफ्टिंग स्विचगियर जीबी 3906-1991.डीएल 404-1997 चे अनुरूप आहे आणि संदर्भासाठी आंतरराष्ट्रीय आयईसी -298 मानक स्वीकारते.

● वातावरणाची परिस्थिती

Em सभोवतालच्या तापमानाची वरची मर्यादा +40 ℃ आहे आणि 24 तासांच्या आत मोजलेले सरासरी मूल्य 35 ℃ पेक्षा जास्त नाही आणि कमी मर्यादा आहे -15 ℃

▶ उंची: समुद्राच्या पातळीपासून 1000 मीटरपेक्षा जास्त नाही

▶ सापेक्ष आर्द्रता: दैनंदिन सरासरी मूल्य 95%पेक्षा जास्त नसेल आणि मासिक सरासरी मूल्य 90%पेक्षा जास्त नसेल

▶ भूकंप तीव्रता: 8 अंशांपेक्षा जास्त नाही

▶ पाण्याचे वाष्प दाब: दररोजचे सरासरी मूल्य 2.2 केपीएपेक्षा जास्त नसावे आणि मासिक सरासरी मूल्य 90%पेक्षा जास्त नसावे.

● तांत्रिक पॅरामीटर सारण्या

◆ व्हॅक्यूम स्विचगियर

◆ व्हॅक्यूम सर्किट ब्रेकर

◆ स्प्रिंग-ऑपरेट मशीनरी

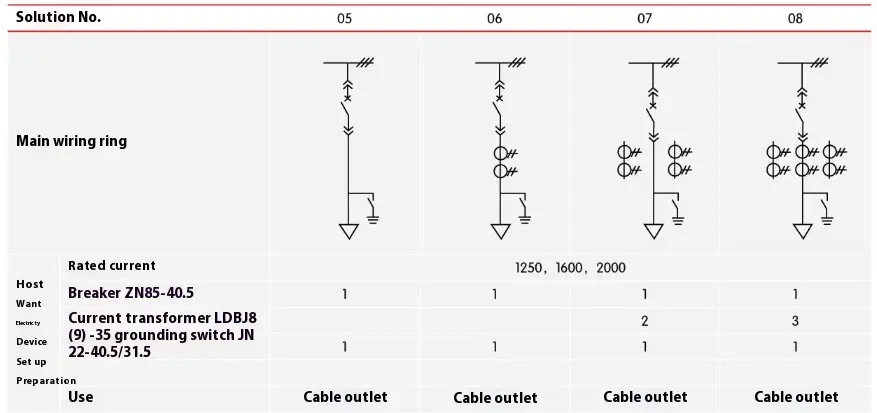

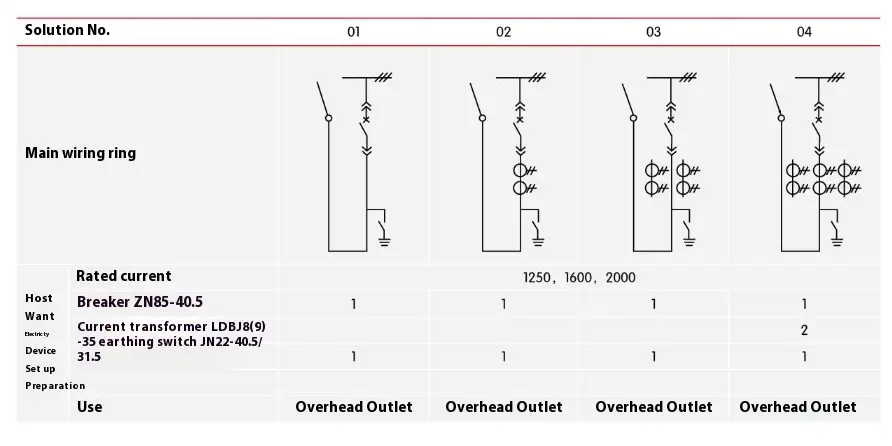

● वायरिंग योजना

आर्मर-क्लॅड शिफ्टिंग स्विचगियरसाठी सामान्यतः वापरल्या जाणार्‍या सामान्य प्राथमिक वायरिंग योजना आहेत, जी वापरकर्त्यांच्या केबल इनकमिंग आणि आउटगोइंग लाइन, ओव्हरहेड इनकमिंग आणि आउटगोइंग लाइन, संप्रेषण आणि मोजमाप, संरक्षण इत्यादींच्या गरजा भागवू शकतात, तर विद्यमान योजनांपेक्षा इतर योजना असल्यास, कृपया निर्मात्याशी सल्लामसलत करा.

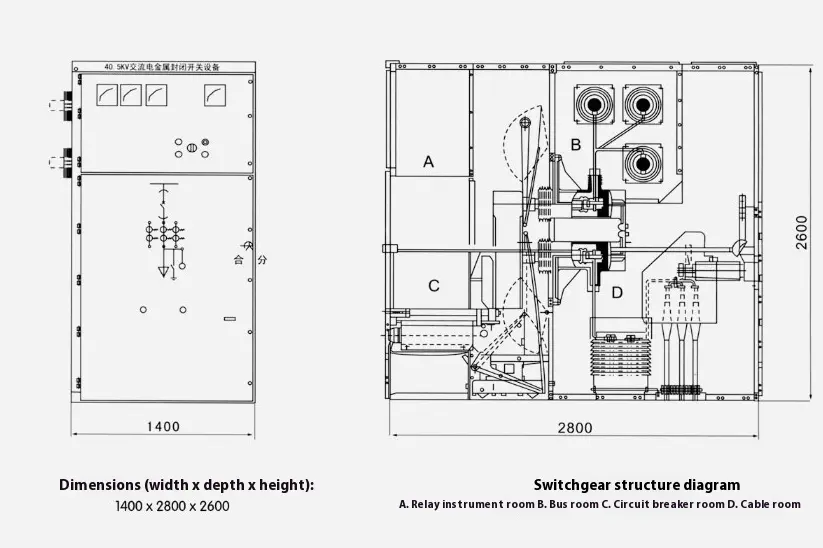

Ar आर्मर-क्लॉड शिफ्टिंग स्विचगियरचे स्ट्रक्चरल परिमाण

● स्विचगियर स्थापना

Y केवायएन 61-40.5 प्रकाराची उंची आर्मर-क्लॅड शिफ्टिंग स्विचगियरच्या इलेक्ट्रिकल रूम: ≥ 4500 मिमी

Cabin कॅबिनेटच्या मागील बाजूस भिंतीपर्यंतचे अंतर: ≥ 1500 मिमी

फाउंडेशन फ्रेमची सपाटपणा: ≤ 1 मिमी/मीटर

Found फाउंडेशनचे एम्बेडेड चॅनेल स्टील ग्राउंडच्या 3 मिमीपेक्षा जास्त नसावे

▶ हे बोल्ट किंवा वेल्डिंगद्वारे फाउंडेशनवर निश्चित केले जाऊ शकते

The स्विचगियरचे वजन सुमारे 1800 किलो आहे

▶ स्विचगियर ऑपरेटिंग कॉरिडॉर रुंदी (एकल पंक्ती): ≥3000 मिमी आणि डबल पंक्ती (समोरासमोर) ≥4000 मिमी.

● उत्पादन सुसंगतता

◆ प्राथमिक ओळ मुख्य योजना क्रमांक, सिंगल बस सिस्टम डायग्राम, व्यवस्था आकृती आणि लेआउट डायग्राम

◆ इलेक्ट्रिकल स्कीमॅटिक आकृती आणि दुय्यम सर्किटचे टर्मिनल व्यवस्था आकृती

◆ मॉडेल तपशील आणि आर्मर-क्लॅड शिफ्टिंग स्विचगियरच्या विद्युत घटकांचे प्रमाण आणि प्रमाण

May मुख्य बस आणि शाखा बसची वैशिष्ट्ये आणि साहित्य

Stacks सुटे भाग आणि अतिरिक्त भागांची नावे आणि प्रमाणात

Spection विशेष आवश्यकतांवर कारखान्यासह सहमती दर्शविली जाईल

Product उत्पादन तंत्रज्ञानाच्या सतत सुधारणामुळे, सर्व डेटा आमच्या कारखान्याच्या तांत्रिक विभागाने नवीनतम पुष्टीकरणाच्या अधीन असेल. जर काही बदल झाला तर कोणतीही सूचना होणार नाही.

Surctions सूचना ऑर्डर करणे

Y मुख्य वायरिंग योजना आकृती, उद्देश आणि एकल-वायर सिस्टम डायग्राम; रेट केलेले व्होल्टेज; रेटेड करंट; रेट केलेले शॉर्ट-सर्किट ब्रेकिंग करंट; वीज वितरण कक्ष आणि स्विचगियरची व्यवस्था आणि कॉन्फिगरेशन प्लॅनची ​​लेआउट योजना इ.

इनकमिंग आणि आउटगोइंग केबल्सची वैशिष्ट्ये दर्शवा

Control स्विचगियर आणि इतर लॉकिंग आणि स्वयंचलित डिव्हाइसचे नियंत्रण, मोजमाप आणि संरक्षण कार्यांसाठी आवश्यकता.

◆ मॉडेल, स्पेसिफिकेशन आणि स्विचगियरमधील मुख्य विद्युत घटकांचे प्रमाण. स्विचगियर किंवा इनकमिंग कॅबिनेट दरम्यान बस ब्रिज कनेक्शन आवश्यक असल्यास, बस ब्रिजची रेट केलेली चालू वाहून नेणारी क्षमता, बस ब्रिजचा कालावधी आणि जमिनीपासून उंची यासारख्या विशिष्ट डेटा प्रदान केल्या जातील.

The जेव्हा चिलखत-क्लेड शिफ्टिंग स्विचगियर विशेष वातावरणात वापरला जातो तेव्हा ऑर्डर देताना ते तपशीलवार निर्दिष्ट केले पाहिजे.

◆ इतर विशेष आवश्यकता.

Fut स्विचगियर इंस्टॉलेशन फाउंडेशनचे स्कीमॅटिक डायग्राम
