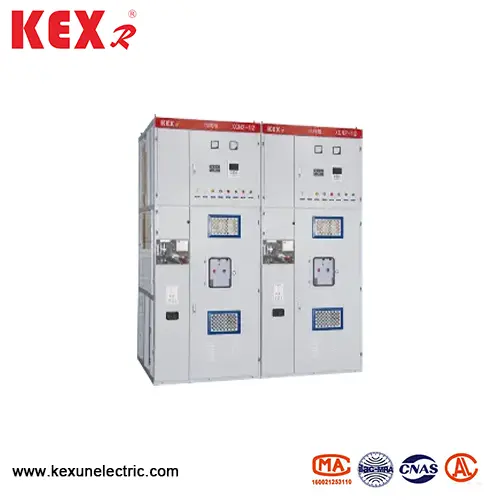

बॉक्स प्रकार निश्चित धातू बंद स्विच उपकरणे

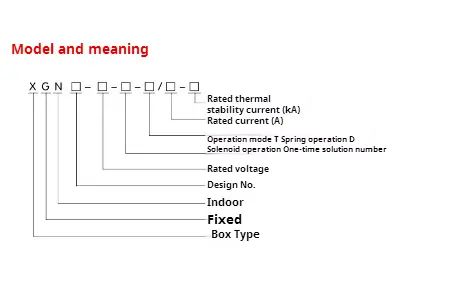

● मॉडेल अर्थ

X मुख्यतः एक्सजीएन 2-12 बॉक्स प्रकार निश्चित मेटल बंद स्विच उपकरणांचे तांत्रिक मापदंड

◆ रचना

हे एक्सजीएन 2-12 बॉक्स प्रकार निश्चित धातू बंद स्विच उपकरणे एक धातू बंद बॉक्स रचना आहे आणि उपकरणांची फ्रेम कोन स्टीलद्वारे वेल्डेड आहे. उपकरणे सर्किट ब्रेकर रूममध्ये, एक बस रूम, एक केबल रूम आणि स्टील प्लेट्सद्वारे रिले रूममध्ये विभागली गेली आहे आणि उपकरणांमधील मुख्य घटकांचे ऑपरेशन निरीक्षणाच्या खिडकीतून आणि दर्शनी भागावरील प्रकाश दिवाद्वारे पाहिले जाऊ शकते. उपकरणांची तांत्रिक कामगिरी सुधारण्यासाठी, मुख्य घटक (जसे की सर्किट ब्रेकर आणि रोटरी डिस्कनेक्टर्स) पुन्हा डिझाइन केले गेले आहेत. एक्सजीएन 2-12 बॉक्स प्रकार फिक्स्ड मेटल क्लोज स्विच उपकरणांच्या लेआउटनुसार, रिले रूममध्ये रिले स्थापित केले जाऊ शकतात, सिग्नल रिले, सूचित करणारे साधने, दरवाजावर सिग्नल दिवे बसविले जाऊ शकतात आणि हस्तांतरण स्विचची स्थापना आणि ऑपरेशन रूम, मागील बाजूस बस रूम आणि खालच्या भागावर केबल रूमसह, वापरकर्ते सोयीस्करपणे वायर कनेक्ट करू शकतात. पुढचा भाग सर्किट ब्रेकर रूम आहे, जो उपकरणांच्या देखभालीसाठी सोयीस्कर आहे. उपकरणांच्या अंतर्गत यंत्रणेसाठी आकृती 1 आणि आकृती 2 आणि उत्पादन मॅन्युअल पहा.

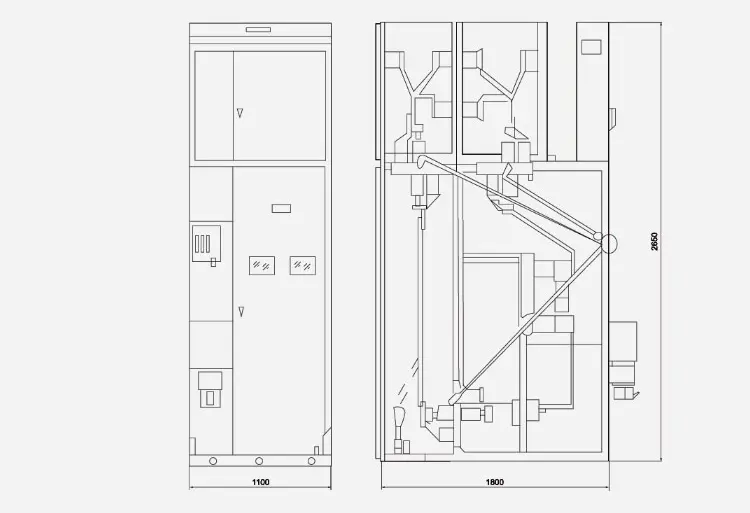

● एक्सजीएन □ -12/07 डी बाह्यरेखा रेखांकन

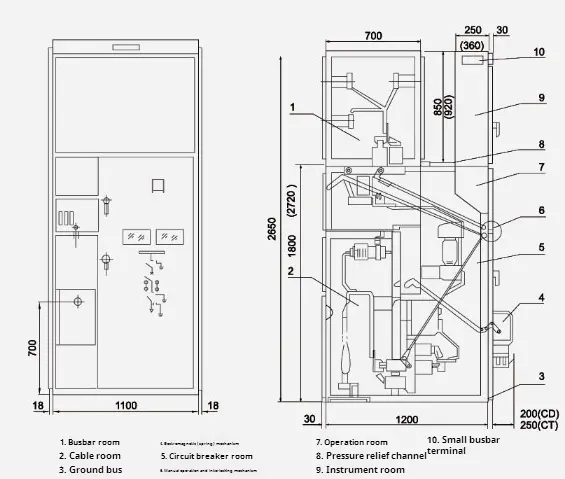

● एक्सजीएन □ -12 (बायपास केबलचे आउटलेट) बाह्यरेखा रेखांकन

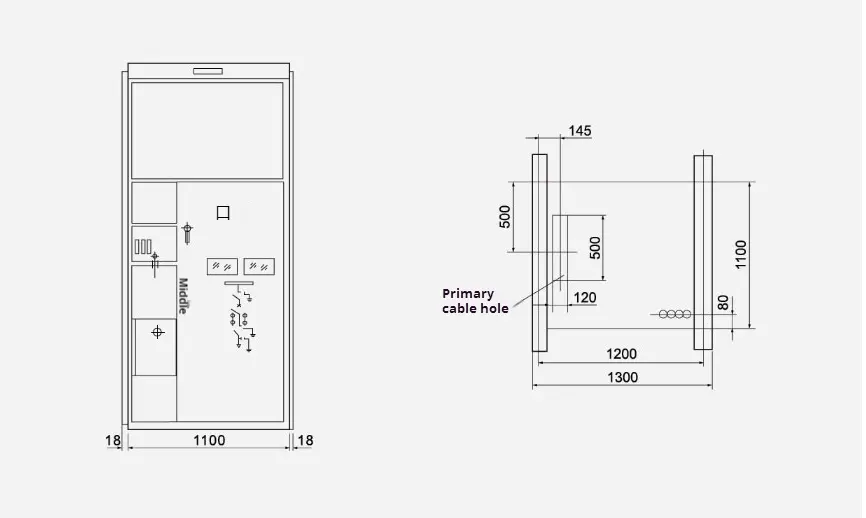

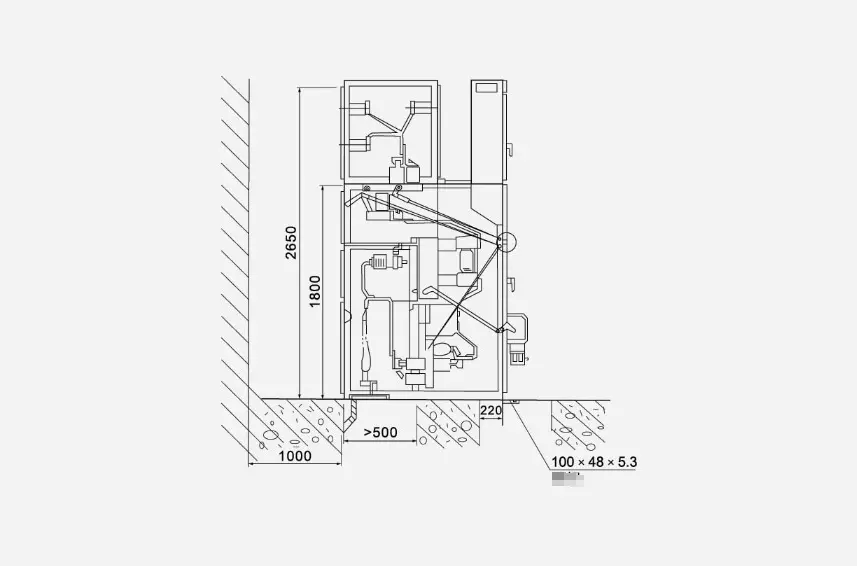

● एकूणच परिमाण स्थापना रेखांकन
